在自动化控制领域，西门子PLC与优傲UR机器人的协同工作越来越常见，通过Profinet通讯实现二者高效协作能大大提升生产效率。今天就来聊聊S7 - 1200/1500与UR机器人基于博图（TIA Portal）的Profinet通讯实际应用案例。

前期准备

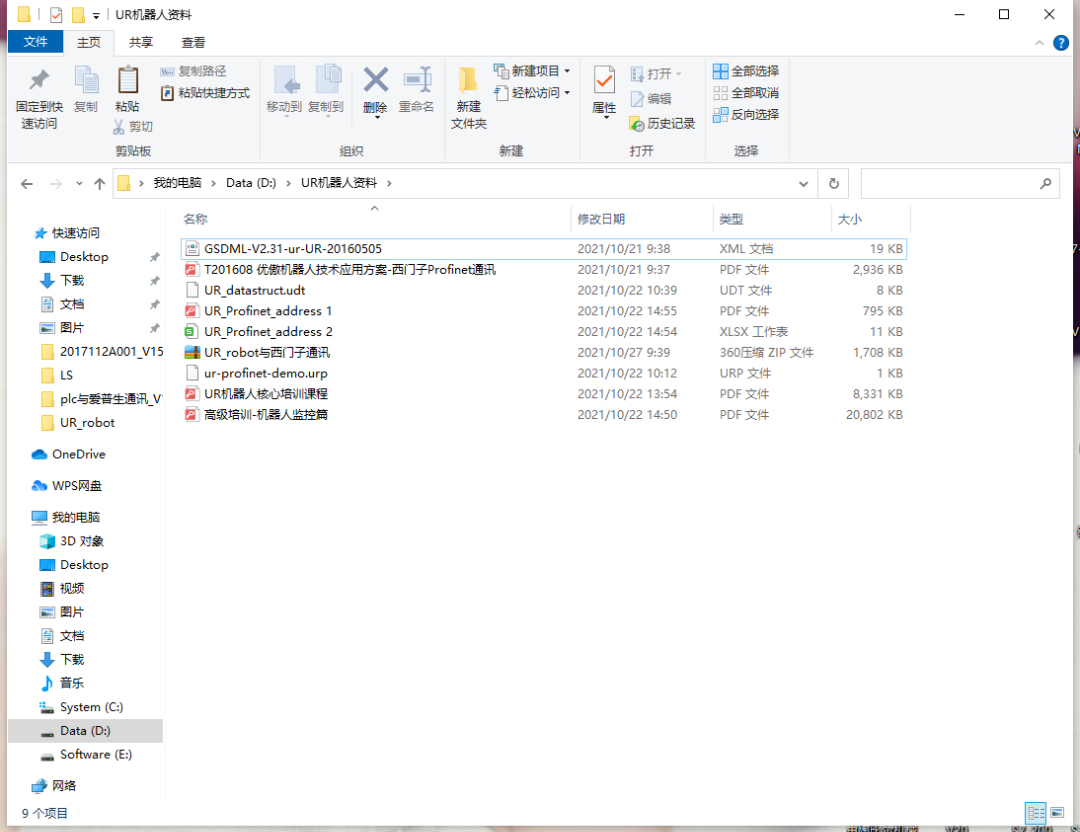

首先，我们需要获取GSD配置文件。这个文件就像是一把钥匙，让PLC能够识别UR机器人这个“新朋友”。通常，优傲官方会提供相应版本的GSD文件，确保与我们使用的博图版本（v15及以上）兼容。

西门子plc博图与优傲UR机器人进行Profinet通讯，s7-1200/1500 与UR机器人通讯，实际应用案例使用中，可提供GSD配置文件，设置说明书，和博图plc程序，目前版本为v15或以上，程序只提供配置好的内容配置

拿到GSD文件后，我们要将其安装到博图软件中。具体操作是在博图软件的“选项”菜单中，选择“管理通用站描述文件（GSD）”，然后按照提示将下载好的GSD文件导入。这一步完成后，在硬件目录中就能找到UR机器人对应的设备了。

硬件配置与设置

1. PLC硬件配置：打开博图软件新建一个项目，选择对应的S7 - 1200/1500 PLC型号。在硬件组态界面，将PLC的PN接口参数设置好，比如IP地址等，这就像给PLC分配一个“住址”，方便后续通讯。
2. UR机器人配置：按照UR机器人提供的设置说明书，对机器人的网络参数进行配置，确保其IP地址与PLC处于同一网段。就好比住在同一个小区，大家才能方便交流。

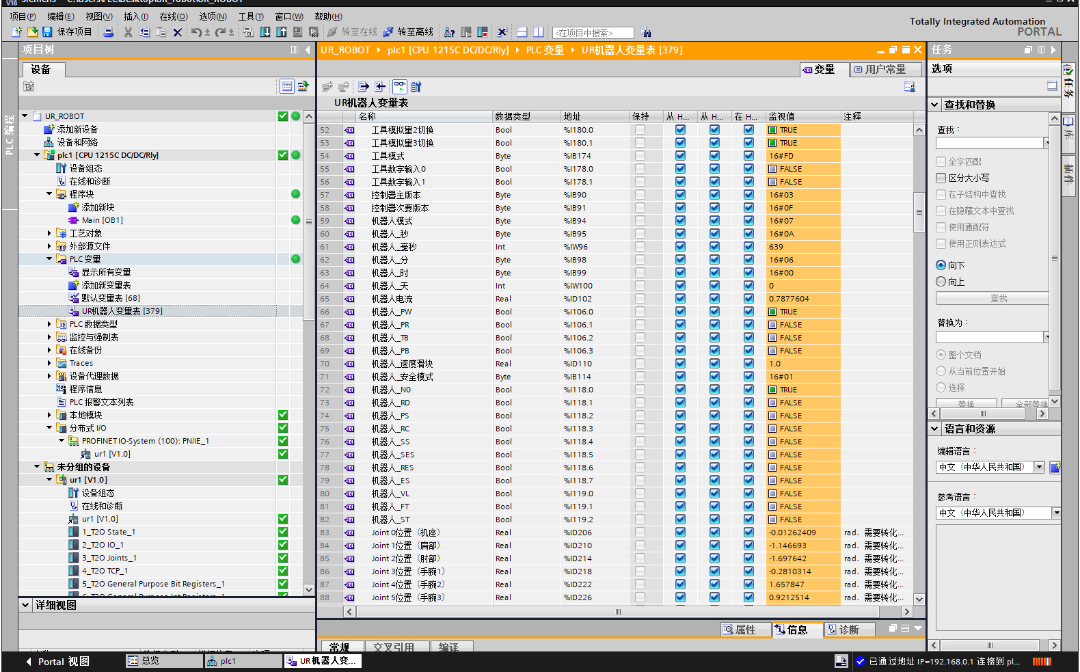

博图PLC程序配置

下面我们来看一段简单的博图PLC程序配置代码示例（以S7 - 1500为例，S7 - 1200类似）：

// 定义变量
VAR
    Robot_Control : STRUCT
        Enable_Robot : BOOL;
        Position_Set : REAL[3];
        Speed_Set : REAL;
    END_STRUCT;
END_VAR

// 主程序OB1
BEGIN
    // 使能机器人
    Robot_Control.Enable_Robot := TRUE;

    // 设置机器人目标位置
    Robot_Control.Position_Set[0] := 100.0;
    Robot_Control.Position_Set[1] := 200.0;
    Robot_Control.Position_Set[2] := 300.0;

    // 设置机器人运行速度
    Robot_Control.Speed_Set := 50.0;

    // 将控制数据发送给UR机器人
    // 这里假设通过Profinet通讯有对应的发送指令，具体指令依实际硬件而定
    SEND_DATA_TO_ROBOT(Robot_Control);
END

代码分析

1. 变量定义部分：我们定义了一个名为RobotControl的结构体变量，里面包含了使能机器人的布尔变量EnableRobot，用于设置机器人目标位置的实数数组PositionSet（这里简单假设为三维坐标），以及设置机器人运行速度的实数变量SpeedSet。这些变量就是我们与UR机器人沟通的“语言”，通过它们来传达控制指令。
2. 主程序部分：在OB1主程序中，首先将机器人使能变量EnableRobot设为TRUE，表示开启机器人运行。接着设置了目标位置的三个坐标值，以及运行速度。最后调用一个假设的SENDDATATOROBOT函数（实际使用中要根据硬件和通讯协议确定具体指令），将我们设置好的控制数据发送给UR机器人。

通过以上GSD配置文件安装、硬件设置以及博图PLC程序配置，就能实现西门子PLC博图与优傲UR机器人基于Profinet的通讯，在实际生产应用中发挥二者的协同优势。希望这个案例分享能帮助大家在自动化项目中顺利实现二者的通讯连接。
