# 实验一：相同vlan之间的配置

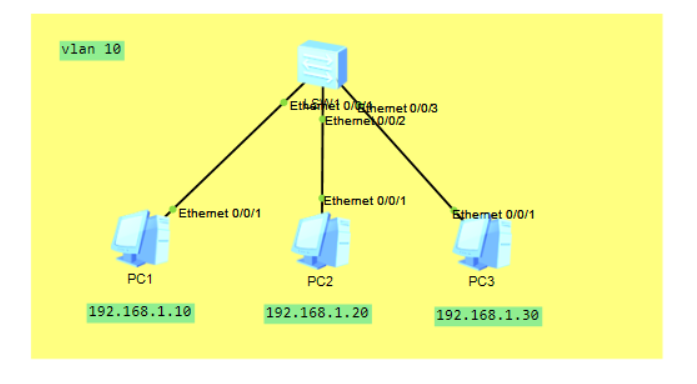

## 网络拓扑示意图

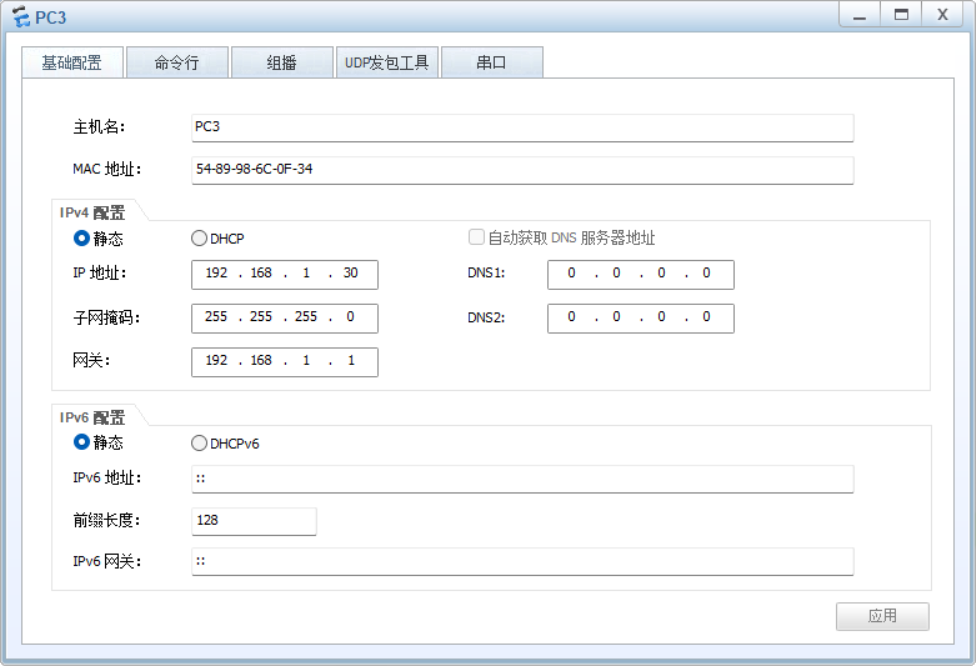

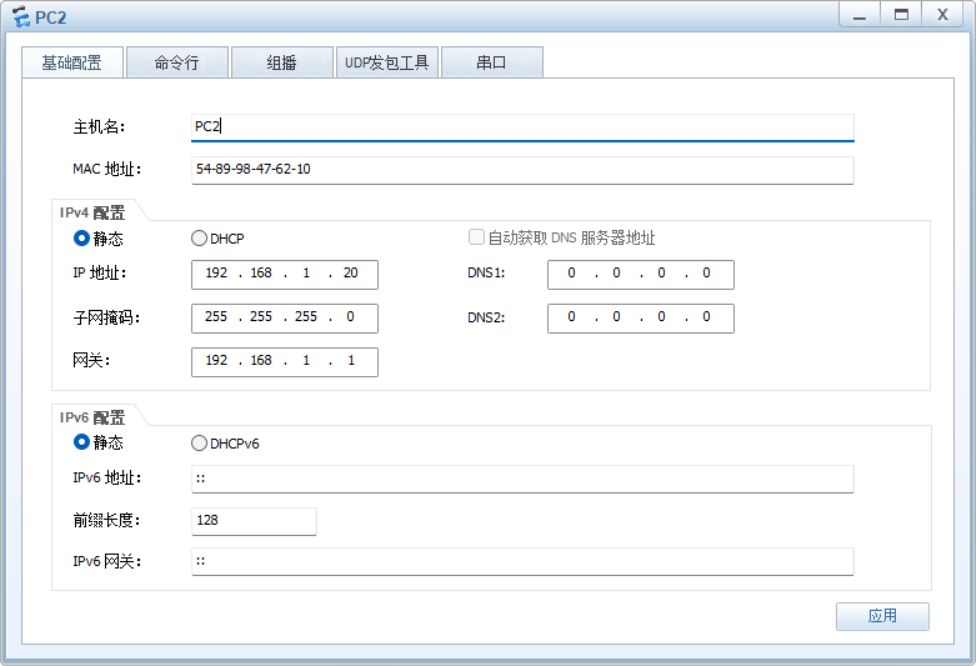

## 配置各PC的IP地址：

## 配置LSW1:

1、进入交换机命令行，先创建VLAN 10：

<Huawei>system-view                                           //进入系统视图
[Huawei]vlan 10                                                      //创建VLAN 10
[Huawei-vlan10]quit                                               //退出VLAN视图

2、将交换机的 0/0/1、0/0/2、0/0/3接口划分到 VLAN 10（接口设为Access模式）

[Huawei]interface Ethernet 0/0/1                            //配置Ethernet 0/0/1接口

[Huawei-Ethernet0/0/1]port link-type access          //设为Access模式

[Huawei-Ethernet0/0/1]port default vlan 10            //将接口加入VLAN 10

[Huawei-Ethernet0/0/1]quit

[Huawei]interface Ethernet 0/0/2                            //配置Ethernet 0/0/2接口

[Huawei-Ethernet0/0/2]port link-type access

[Huawei-Ethernet0/0/2]port default vlan 10

[Huawei-Ethernet0/0/2]quit

[Huawei]interface Ethernet 0/0/3                           //配置Ethernet 0/0/3接口

[Huawei-Ethernet0/0/3]port link-type access

[Huawei-Ethernet0/0/3]port default vlan 10

[Huawei-Ethernet0/0/3]quit

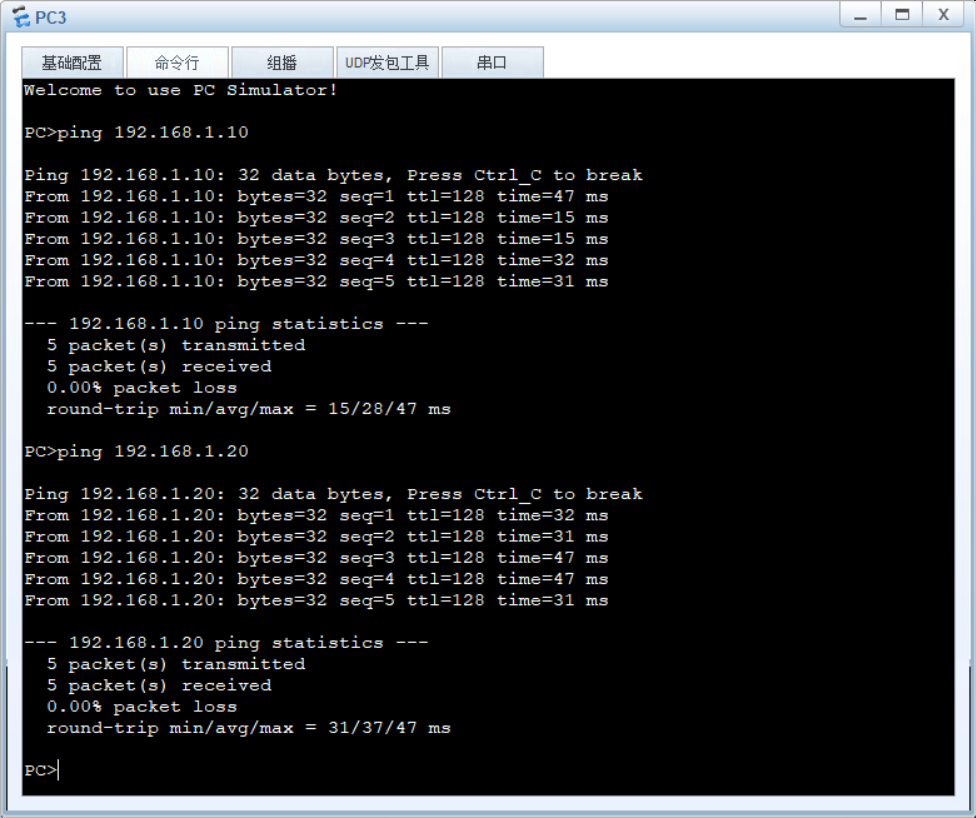

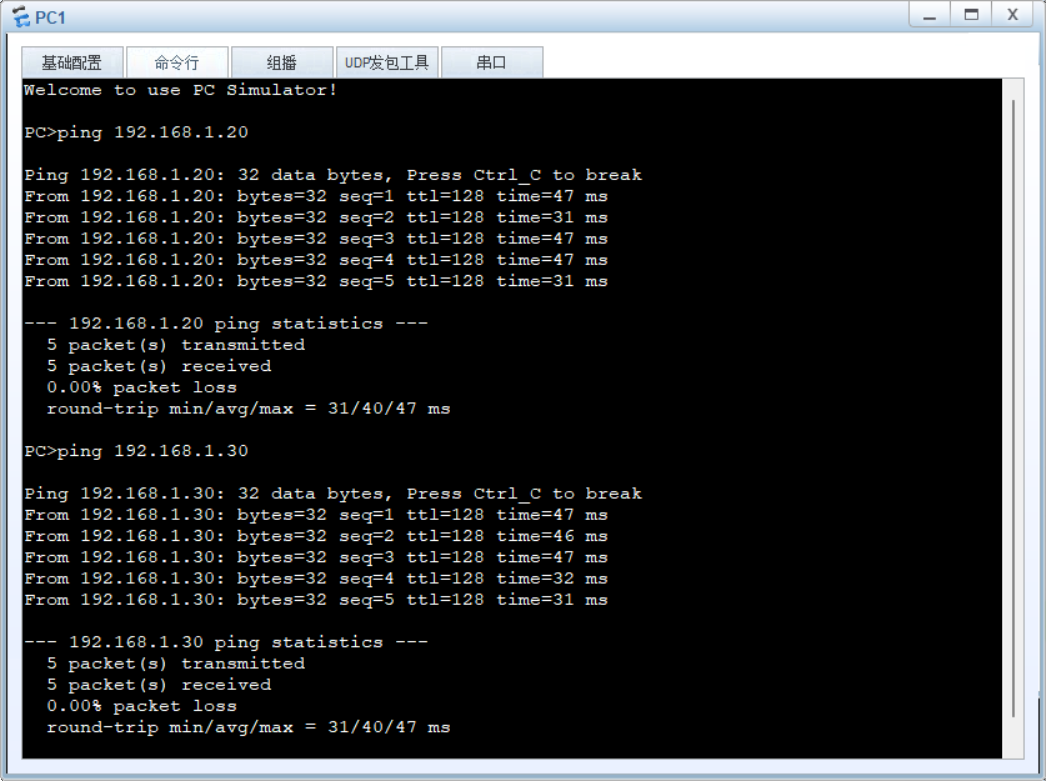

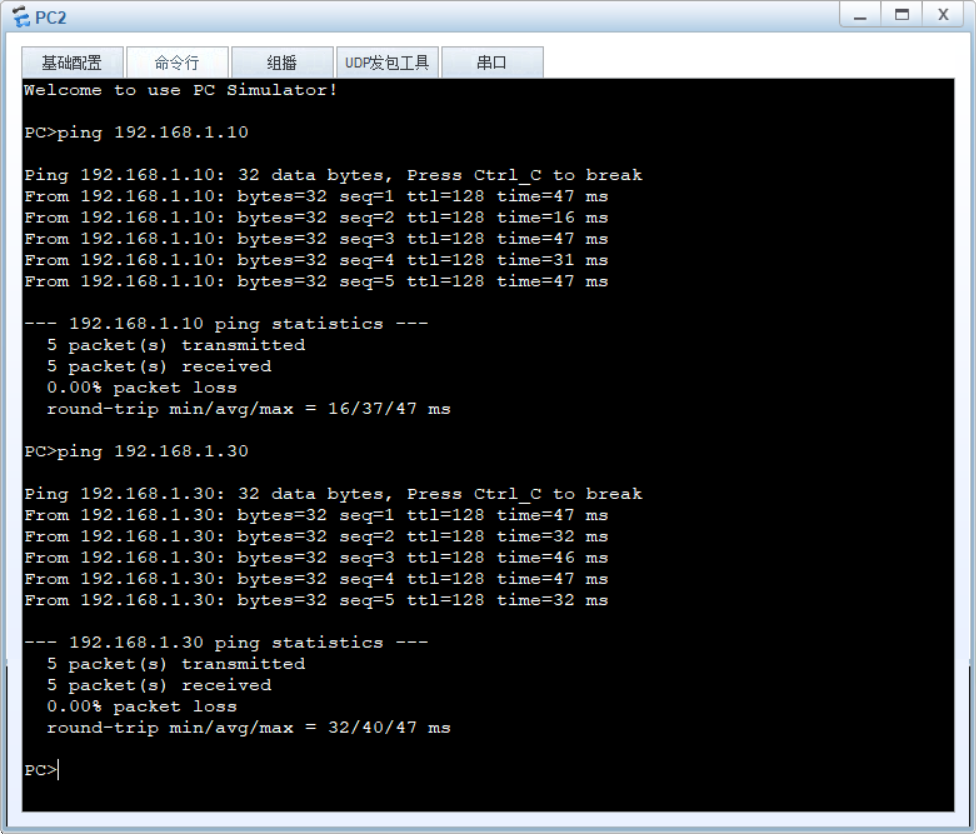

## 连通性测试:

PC1--PC2、PC1--PC3

PC2--PC1、PC2--PC3

PC3--PC1、PC3--PC2

实验二：不同vlan之间的配置

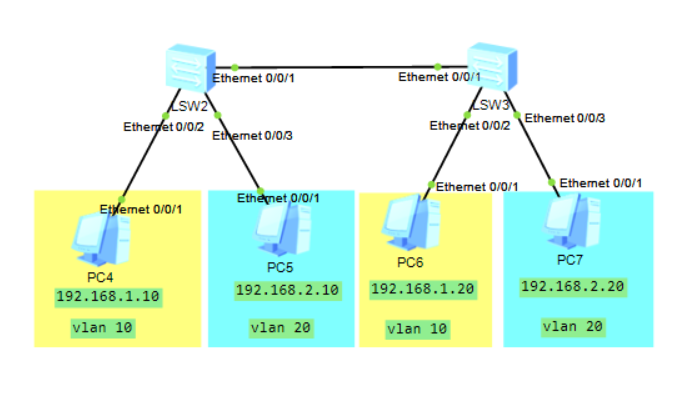

## 网络拓扑示意图

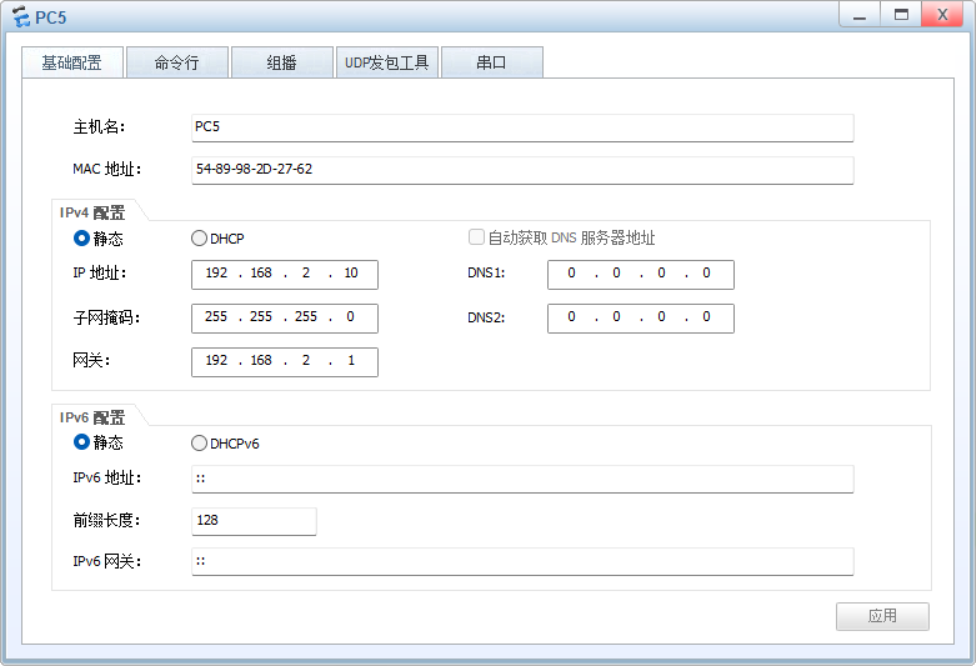

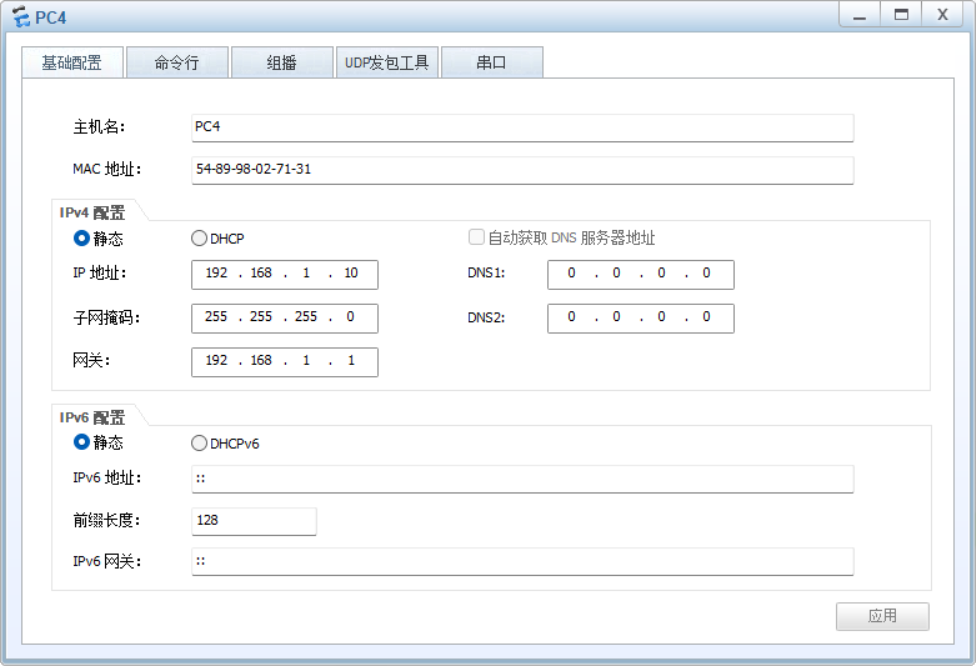

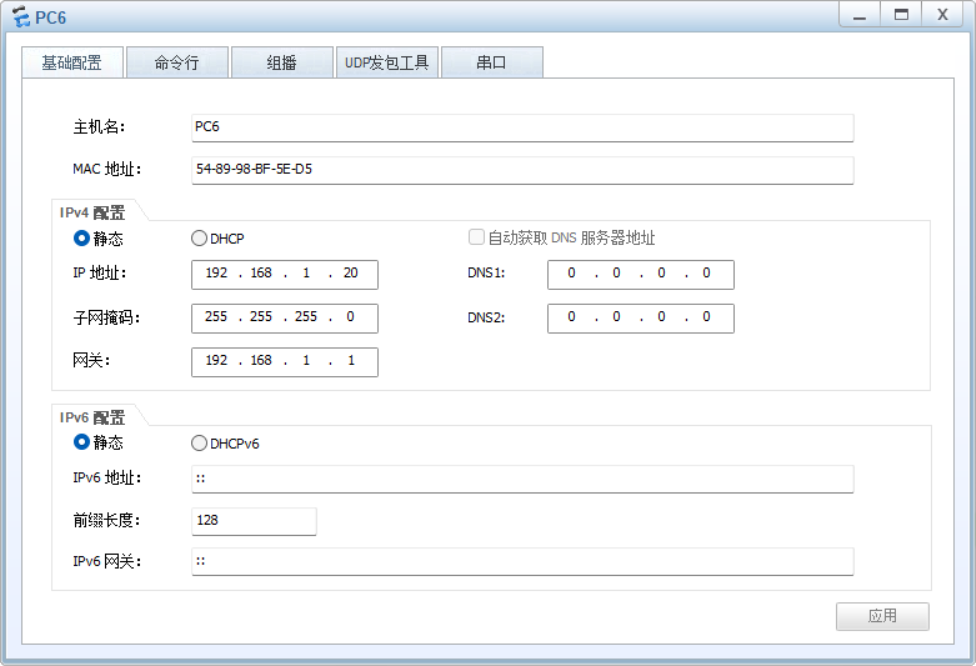

## 配置各PC的IP地址：

## 配置LSW2：

1、进入系统视图，创建VLAN 10、20，

<LSW2>system-view
[LSW2]vlan batch 10 20                          //批量创建VLAN

2、配置接入接口（连接PC的接口）

//配置Ethernet 0/0/2（连PC4，VLAN 10）
[LSW2]interface Ethernet 0/0/2
[LSW2-Ethernet0/0/2]port link-type access
[LSW2-Ethernet0/0/2]port default vlan 10
[LSW2-Ethernet0/0/2]quit

//配置Ethernet 0/0/3（连PC5，VLAN 20）
[LSW2]interface Ethernet 0/0/3
[LSW2-Ethernet0/0/3]port link-type access
[LSW2-Ethernet0/0/3]port default vlan 20
[LSW2-Ethernet0/0/3]quit

3、配置 Trunk 接口（连 LSW3 的接口）：

[LSW2]interface Ethernet 0/0/1
[LSW2-Ethernet0/0/1]port link-type trunk
[LSW2-Ethernet0/0/1]port trunk allow-pass vlan 10 20  //允许VLAN 10、20通过
[LSW2-Ethernet0/0/1]quit

## 配置LSW3:

1、进入系统视图，创建 VLAN 10 20：

<LSW3>system-view
[LSW3]vlan batch 10 20

2、配置接入接口（连接PC的接口）

//配置Ethernet 0/0/2（连PC6，VLAN 10）
[LSW3]interface Ethernet 0/0/2
[LSW3-Ethernet0/0/2]port link-type access
[LSW3-Ethernet0/0/2]port default vlan 10
[LSW3-Ethernet0/0/2]quit

//配置Ethernet 0/0/3（连PC7，VLAN 20）
[LSW3]interface Ethernet 0/0/3
[LSW3-Ethernet0/0/3]port link-type access
[LSW3-Ethernet0/0/3]port default vlan 20
[LSW3-Ethernet0/0/3]quit

3、配置Trunk接口

[LSW3]interface Ethernet 0/0/1
[LSW3-Ethernet0/0/1]port link-type trunk
[LSW3-Ethernet0/0/1]port trunk allow-pass vlan 10 20
[LSW3-Ethernet0/0/1]quit

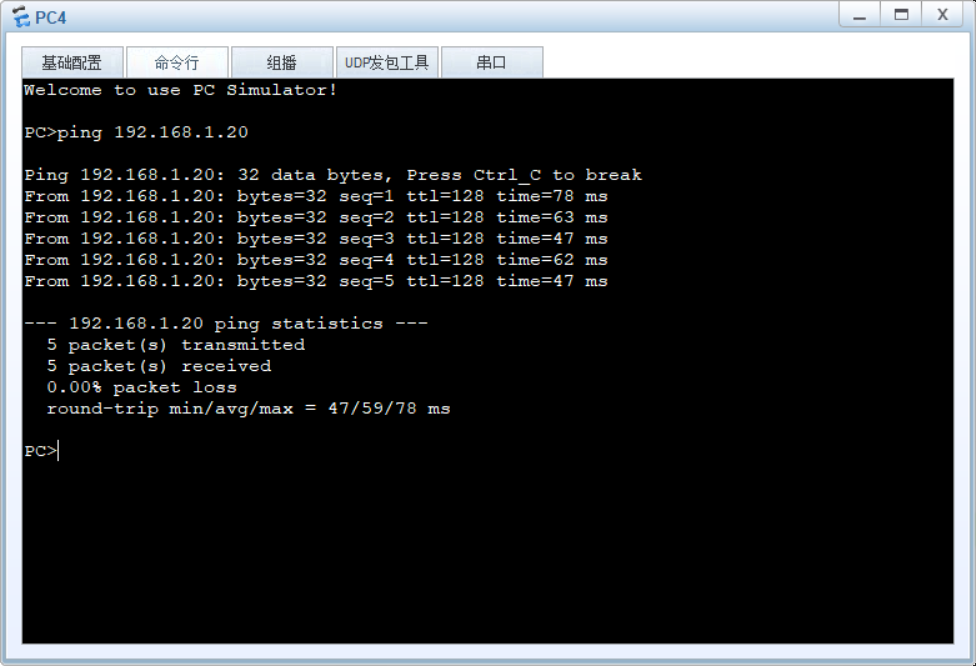

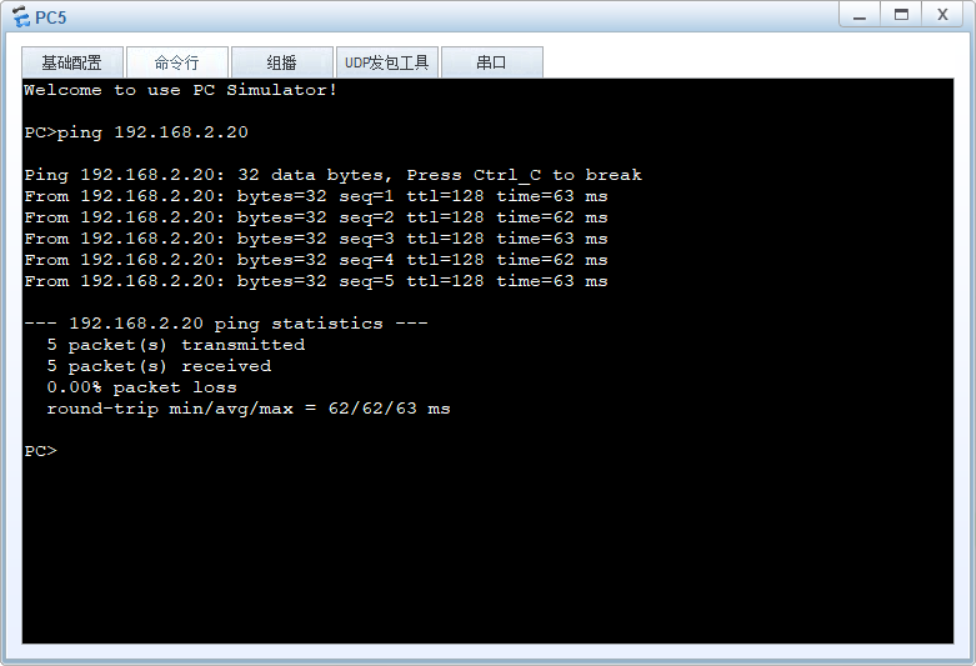

## 连通性测试：

PC4--PC6

PC5--PC7
