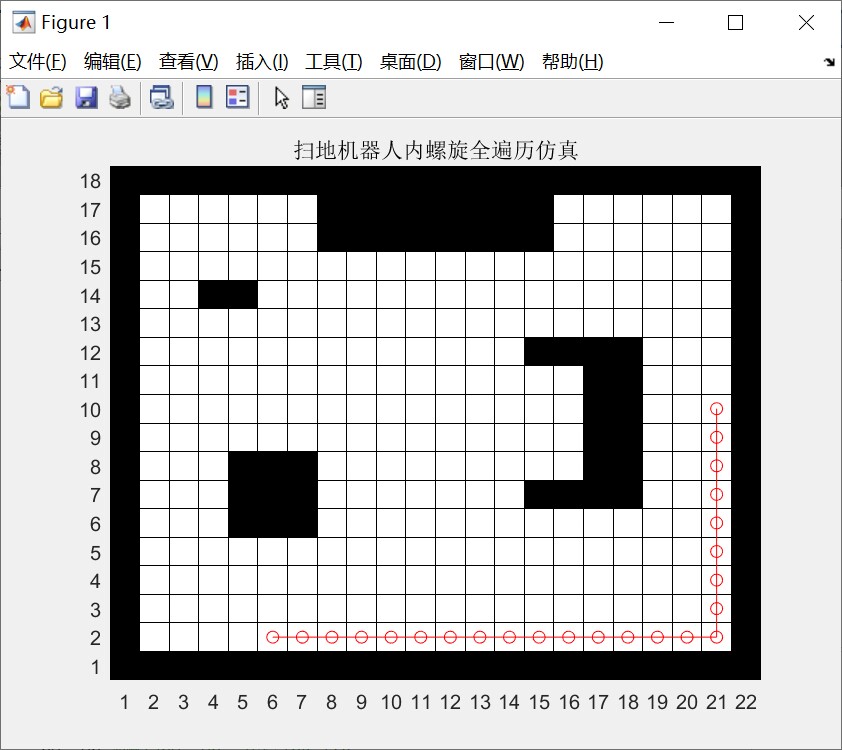

扫地机器人路径规划问题，算法是全覆盖内螺旋算法，使用MATLAB实现，下列为运行图过程截图 这段代码是一个扫地机器人的仿真程序。程序的主要功能是模拟机器人在一个房间内清扫的过程。下面我将对程序进行详细的分析。 首先，程序创建了一个房间地图，地图的大小为22x18，表示房间的长和宽。地图是一个二维数组，每个元素表示一个栅格，初始值为1，表示可清扫的区域。然后，程序录入了障碍物的位置，将这些位置的栅格值设为0，表示障碍物。 接下来，程序生成了房间的栅格地图，并在图形界面上显示出来。黑色表示障碍物，白色表示可清扫的区域。 程序中定义了一些变量，如起点位置(m,n)、机器人的运动状态、机器人的四种运动方式等。 程序的主循环是一个while循环，条件是finish为1，表示清扫未完成。在循环中，根据机器人的运动状态，判断下一步的动作。如果右侧有空格，则向右转；如果前方有障碍物或已清扫的区域，则向左转；否则向前推进。 当机器人陷入死区或清扫完成时，进入一个内循环。内循环中，机器人会找到距当前位置最近的待清扫栅格，并规划出最短路径。机器人以当前位置为中心，一层一层往外扩散，查找栅格值为1的栅格位置。通过检查上下行和左右列，找到最近的待清扫栅格的位置。 如果没有找到待清扫栅格，则说明机器人已完成清扫，程序结束。否则，机器人根据最短路径移动到目标位置，并将目标位置的栅格值设为2，表示已清扫。 最后，程序在图形界面上显示机器人的移动路径，并通过pause函数暂停0.05秒，以便观察清扫过程。 需要注意的是，程序中还有一部分注释掉的代码，这部分代码是使用A*算法寻找最短路径的部分。根据程序的逻辑，当机器人陷入死区或清扫完成时，会调用这部分代码进行路径规划。但是由于注释掉了，所以实际上并没有使用A*算法。 这个程序主要是为了模拟扫地机器人在房间内清扫的过程。它涉及到的知识点包括二维数组的使用、条件判断、循环、图形界面的显示等。通过这个程序，可以了解到机器人在清扫过程中的运动策略和路径规划的思路。

一、系统概述

本系统基于MATLAB平台开发，实现了扫地机器人在复杂室内环境下的全覆盖路径规划功能，核心采用内螺旋算法，并融合死区检测与脱困机制，确保机器人能高效、无遗漏地完成清扫任务。系统支持自定义房间尺寸与障碍物分布，通过可视化界面实时展示机器人运动轨迹与清扫状态，为扫地机器人路径规划算法的验证与优化提供了完整的仿真环境。

二、核心功能模块

（一）地图构建模块

地图构建模块是系统的基础，负责生成包含边界与障碍物的栅格化房间环境，为机器人运动规划提供空间模型支撑。

1. 房间边界定义
   - 支持自定义房间的长度（roomlength）与宽度（roomwidth），通过二维数组（map）构建栅格地图，栅格初始值设为1（代表待清扫区域）。
   - 为模拟真实房间边界，将地图的首行、首列、末行、末列栅格值设为0（代表不可通行的墙壁），确保机器人运动范围被限制在房间内部。
2. 障碍物配置
   - 通过数组（obst）录入障碍物的栅格索引，系统自动遍历该数组，将对应栅格值设为0，实现障碍物在地图中的精准部署。
   - 支持灵活调整障碍物位置与数量，用户可通过修改obst数组快速构建不同复杂度的室内环境，满足多样化的算法测试需求。
3. 地图可视化
   - 采用pcolor函数绘制栅格地图，通过自定义色表（黑色代表墙壁/障碍物，白色代表待清扫区域）清晰区分地图元素。
   - 配置坐标轴刻度、网格线与边框，提升地图可读性，同时设置标题（“扫地机器人内螺旋全遍历仿真”），明确仿真主题。

（二）内螺旋运动控制模块

该模块是系统的核心，基于内螺旋算法实现机器人的自主运动决策，通过状态机逻辑控制机器人在四种运动状态间切换，确保清扫路径的连续性与全覆盖性。

1. 运动状态定义
   - 系统定义四种机器人运动状态，分别对应不同的运动方向，每种状态通过唯一标识符（robmove）进行区分，便于状态切换与逻辑判断。
   - 横向右（rowright，标识符1）：机器人沿水平方向向右运动；竖向上（columnsup，标识符2）：机器人沿垂直方向向上运动；横向左（rowleft，标识符3）：机器人沿水平方向向左运动；竖向下（columnsdown，标识符4）：机器人沿垂直方向向下运动。
2. 运动决策逻辑
   - 机器人在每种运动状态下，均遵循“优先检测右侧、再检测前方”的决策逻辑，实现自适应的路径调整：
   - 右侧检测：若右侧栅格为1（待清扫区域），则切换至对应转向后的运动状态（如横向右运动时，右侧有可清扫区域则转向竖向下运动）；
   - 前方检测：若右侧无待清扫区域，检测前方栅格，若前方为0（障碍物/墙壁）或2（已清扫区域），则转向左侧运动；若前方为1，则沿当前方向继续运动；
   - 状态切换：每次运动决策后，更新机器人当前位置坐标（m为行坐标，n为列坐标），并将当前栅格值设为2（标记为已清扫区域），同时记录运动轨迹（x数组记录列坐标，y数组记录行坐标）。
3. 实时轨迹展示
   - 通过plot函数实时绘制机器人运动轨迹，采用红色圆点（'ro-'）标记轨迹节点与连线，直观呈现机器人的清扫路径。
   - 设置pause(0.05)控制轨迹绘制速度，便于用户观察机器人的运动过程与决策细节，提升仿真的可追溯性。

（三）死区检测与脱困模块

当机器人陷入“前后左右均无待清扫区域”的死区时，该模块通过分层扩散搜索与边界判断，实现死区脱困或清扫完成判定，保障系统运行的完整性。

1. 死区判定条件
   - 当机器人当前位置的上、下、左、右四个相邻栅格均不为1（即无待清扫区域），且当前栅格已标记为2（已清扫）时，判定机器人陷入死区。
2. 分层扩散搜索
   - 以机器人当前位置为中心，通过变量h（初始值为1）控制搜索层数，逐层向外扩展搜索范围，查找地图中剩余的待清扫栅格（值为1）：
   - 范围界定：根据当前搜索层数h，计算每层的行范围（r1~r2）与列范围（c1~c2），同时通过标志位（isend1~isend4）记录是否已搜索至地图边界；
   - 栅格检查：先检查当前层的上下行栅格（从中间向两侧遍历），再检查左右列栅格（从中间向两侧遍历），若找到待清扫栅格，记录其坐标（x1,y1），并准备启动路径规划；
   - 层扩展：若当前层未找到待清扫栅格，h自增1，扩大搜索范围，直至找到目标栅格或确认地图无待清扫区域。
3. 清扫完成判定
   - 当分层扩散搜索的范围已覆盖整个地图（isend1~isend4均为1，代表四个方向均已搜索至边界）且未发现待清扫栅格时，判定清扫任务完成，将finish标志位设为0，退出主循环，结束仿真。

（四）路径规划预留模块

系统在死区脱困逻辑后预留了A*算法接口，用于实现“当前位置至目标待清扫栅格”的最短路径规划，目前处于待完善状态，用户可基于该接口扩展路径规划功能：

• 接口参数：目标栅格坐标（x1,y1）与机器人当前位置坐标（m,n）已通过死区搜索模块获取，可直接作为A*算法的输入；
• 功能扩展：用户可基于MATLAB实现A*算法的核心逻辑（如启发函数设计、open/close列表管理、路径回溯等），并将规划后的路径融入机器人运动轨迹，进一步提升清扫效率。

三、系统工作流程

1. 初始化阶段：清空工作空间（clc; clear;），配置房间尺寸与地图参数，生成包含边界与障碍物的栅格地图，初始化机器人起点位置（m=2，n=6）、运动状态（robmove=1，初始为横向右运动）与仿真标志位（finish=1，代表清扫未完成）。
2. 主循环阶段：进入while(finish)主循环，基于当前运动状态执行运动决策逻辑，更新机器人位置、清扫状态与运动轨迹，实时绘制轨迹；若检测到死区，启动分层扩散搜索，查找剩余待清扫栅格或判定清扫完成。
3. 结束阶段：当清扫任务完成（finish=0）时，退出主循环，保留最终的地图状态与运动轨迹图，供用户分析清扫效果（如覆盖率、路径长度等）。

四、关键技术特点

1. 高适应性：支持自定义房间尺寸与障碍物分布，可模拟多种室内环境，算法对复杂障碍物场景具有较强的适应性；
2. 全覆盖保障：内螺旋算法结合死区脱困机制，有效避免清扫遗漏，确保地图中所有待清扫区域均能被覆盖；
3. 实时可视化：通过动态轨迹绘制与栅格状态更新，直观展示机器人运动过程，便于算法调试与效果验证；
4. 可扩展性：预留A*算法路径规划接口，支持用户进一步优化路径效率，满足更高阶的功能需求。

五、应用场景与扩展建议

1. 应用场景：本系统可作为扫地机器人路径规划算法的仿真验证平台，适用于家用扫地机器人、工业清洁机器人等产品的算法研发与测试，也可用于高校机器人相关课程的教学演示。
2. 扩展建议
   - 功能扩展：完善A*算法路径规划模块，加入路径长度计算与清扫效率评估指标（如清扫时间、重复清扫率）；
   - 环境扩展：增加动态障碍物模拟（如移动家具），提升算法对动态环境的适应性；
   - 交互扩展：设计GUI界面，支持用户通过图形化操作配置地图参数、启动/暂停仿真，提升系统易用性。
