• 项目介绍

   某实验中学需要组建校园网，学校有教学楼、办公楼、实验楼、图书馆、食堂与宿舍等区域，现需要将他们相互连接组建成一套校园网网络，彼此之间可以相互访问，实现资源共享，可访问校园网数据中心服务器，还可以访问互联网进行学习办公。

  • 规划设计

  1. 网络拓扑规划

     根据学校整体划分成核心层、汇聚层与接入层。核心层采用双机热备，汇聚层通过双链路链接到主备核心。学校内部互联网之间通过出口路由器进行连接，核心与出口路由之间部署一台防火墙做网络安全防御。具体网络拓扑规划如下：

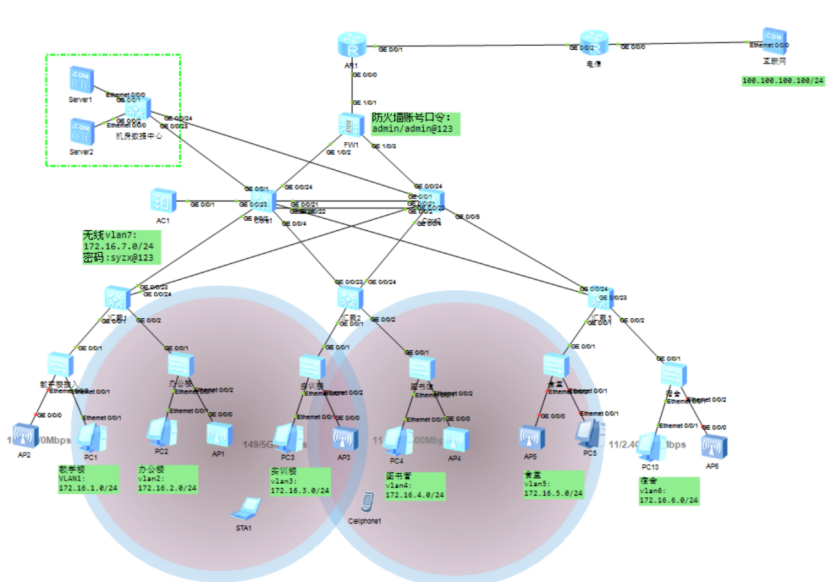

图2-1 网络规划拓扑图

  1. 技术方案规划

  1. 核心层采用主备核心做双机热备，设计在主备核心之间使用VRRP热备份路由协议，主备之间使用二条物理链路连接，使用端口聚合协议将二个物理端口聚合成一个逻辑端口，提高网络链路稳定性。
  2. 汇聚层使用二条物理链路分别连接到主备核心交换机，通过VLAN Trunk协议进行相互通信。为防止网络产生环路，设计使用MSTP生成树协议。
  3. 接入层与汇聚层之间运行二层架构，通过VLAN Trunk协议进行相互通信。教学楼、办公楼等不同区域使用不同VLAN做逻辑隔离。
  4. 核心层与防火墙、路由器之间使用OSPF动态路由协议。出口路由器上配置默认路由访问互联网，再使用路由重分发技术，将默认路由引入到OSPF协议中。
  5. 路由器上使用NAT地址转换技术，让学校内网私有IP地址通过路由器连接电信运营商外网接口的公网IP地址做NAT地址转换访问互联网。
  6. 使用防火墙划将学校划分成Trust与untrust区域，学校内部为trust区域，外部互联网为untrust区域，配置允许学校内部访问互联网，禁止互联网访问校园网内部，保障网络信息安全。
  7. 学校无线网络采用AC+AP方式进行安装部署，所有无线AP由AC控制器进行统一控制管理，释放同一个SSID无线网络信号，在学校内部无线网络在不同AP之间可以自动漫游。

  1. IP地址规划

根据学校规模，规划在藤县实验中学使用172.16.0.0/16的IP网段，再划分子网，每个子网使用最后一个IP地址作为本网段的通信网关。IP地址具体规划如下：

藤县实验中学业务IP地址规划：

序号

名称

IP

子网掩码

VLAN

网关

备注

1

教学楼

172.16.1.0

255.255.255.0

1

172.16.1.254

2

办公楼

172.16.2.0

255.255.255.0

2

172.16.2.254

3

实训楼

172.16.3.0

255.255.255.0

3

172.16.3.254

4

图书馆

172.16.4.0

255.255.255.0

4

172.16.4.254

5

食堂

172.16.5.0

255.255.255.0

5

172.16.5.254

6

宿舍

172.16.6.0

255.255.255.0

6

172.16.6.254

7

无线网络

172.16.7.0

255.255.255.0

8

172.16.7.254

8

数据中心

172.16.100.0

255.255.255.0

100

172.16.100.254

  • 配置实施

根据学校网络拓扑，技术协议规划，使用华为ENSP模拟器对该学校网络进行模拟仿真配置，各个网络设备具体配置如下：

  1. 路由器R1

  1. 配置路由器接口IP地址

sysname AR1                   //修改设备名称

interface GigabitEthernet0/0/1    //进入端口g0/0/1

ip address 8.8.8.2 255.255.255.0   //配置接口IP

quit                         //退出

interface GigabitEthernet0/0/0

ip address 172.16.200.5 255.255.255.252

quit

  1. 配置静态路由指向互联网，发布内网OSPF路由

ip route-static 0.0.0.0 0 8.8.8.1    //配置默认路由

ospf 1                        //创建OSPF进程1并进入配置模式

area 0.0.0.0                   //配置区域为0

network 172.16.200.0 0.0.0.3     //发布路由网段

  1. 配置ACL允许所有IP通过路由器NAT访问外网

acl number 3001     //创建高级ACL3001

rule 1 permit ip      //创建策略1，允许所有IP

quit

interface GigabitEthernet0/0/1   //进入端口G0/0/1

nat outbound 3001            //将ACL3001中策略匹配的IP做NAT转换

quit

  1. 防火墙FW1

防火墙主要用户校园网内部网络安全防御，允许内部访问外部，禁止互联网访问校园网，与其它设备之间运行OSPF路由协议。

  1. 配置内外网IP地址

interface GigabitEthernet1/0/1           //进入端口g1/0/0

ip address 172.16.200.2 255.255.255.252   //配置接口IP

quit

interface GigabitEthernet1/0/1

ip address 172.16.200.5 255.255.255.252

service-manage all permit

quit

interface GigabitEthernet1/0/2

undo shutdown

ip address 172.16.200.9 255.255.255.252

service-manage all permit

quit

quit

  1. 配置安全区域，将相应端口加入进去

firewall zone trust                //创建内部区域trust

add interface GigabitEthernet1/0/2  //将端口1/0/2加入

add interface GigabitEthernet1/0/3  //将端口1/0/3加入

quit

firewall zone untrust              //创建外部区域untrust

add interface GigabitEthernet1/0/1

quit

  1. 配置路由，默认路由与OSPF路由

ospf 1

area 0.0.0.0

network 172.16.200.4 0.0.0.3

network 172.16.200.8 0.0.0.3

network 172.16.200.0 0.0.0.3

quit

quit

  1. 配置安全策略，允许内网访问外网

 security-policy           //进入安全策略配置模式

 rule name 1            //创建安全规则1

  source-zone trust       //源区域为内部

  destination-zone untrust //目的区域为外部

  action permit         //允许访问

quit

quit

  1. 核心交换机1

核心交换机1与2运行VRRP双机热备，使用双链路端口聚合连接，与防火墙运行OSPF，汇聚运行MSTP与VLAN Trunk。

  1. 修改交换机命明，配置VLAN，MSTP，将核心主配置为STP的根桥。

sysname Core1

vlan batch 2 to 7 100         //创建业务VLAN

stp region-configuration      //进入STP配置模式

 instance 1 vlan 1 to 7       //创建实例1，将VLAN加入

 active region-configuration  //激活STP配置

stp instance 1 root primary   //配置为根桥

  1. 配置VLAN接口IP，其中VLAN200用于OSPF路由接口。VRRP配置与上联口联动，当上联口Down时，优先级降低120变成60

Vlan 200    //创建路由接口VLAN

quit

interface Vlanif200                     //创建VLANIF200

ip address 172.16.200.6 255.255.255.252  //配置接口IP

quit

interface GigabitEthernet0/0/24        //进入端口G0/0/24

port link-type access                 //配置成ACCESS模式

port default vlan 200                //将端口加入到VLAN200

quit

interface Vlanif1        //创建业务VLANIF1

ip address 172.16.1.252 255.255.255.0    //配置接口IP

vrrp vrid 1 virtual-ip 172.16.1.254        //配置VRRP虚拟IP

vrrp vrid 1 priority 180                 //配置VRRP的优先级为180

vrrp vrid 1 track interface GigabitEthernet0/0/24 reduced 120  //配置与上端联动，发生故障VRRP的优先级下降120变成60

quit

interface Vlanif2

ip address 172.16.2.252 255.255.255.0

vrrp vrid 2 virtual-ip 172.16.2.254

vrrp vrid 2 priority 180

vrrp vrid 2 track interface GigabitEthernet0/0/24 reduced 120

quit

interface Vlanif3

ip address 172.16.3.252 255.255.255.0

vrrp vrid 3 virtual-ip 172.16.3.254

vrrp vrid 3 priority 180

vrrp vrid 3 track interface GigabitEthernet0/0/24 reduced 120

quit

interface Vlanif4

ip address 172.16.4.252 255.255.255.0

vrrp vrid 4 virtual-ip 172.16.4.254

vrrp vrid 4 priority 180

vrrp vrid 4 track interface GigabitEthernet0/0/24 reduced 120

quit

interface Vlanif5

ip address 172.16.5.252 255.255.255.0

vrrp vrid 5 virtual-ip 172.16.5.254

vrrp vrid 5 priority 180

vrrp vrid 5 track interface GigabitEthernet0/0/24 reduced 120

quit

interface Vlanif6

ip address 172.16.6.252 255.255.255.0

vrrp vrid 6 virtual-ip 172.16.6.254

vrrp vrid 6 priority 180

vrrp vrid 6 track interface GigabitEthernet0/0/24 reduced 120

quit

interface Vlanif7

ip address 172.16.7.252 255.255.255.0

vrrp vrid 7 virtual-ip 172.16.7.254

vrrp vrid 7 priority 180

vrrp vrid 7 track interface GigabitEthernet0/0/24 reduced 120

quit

interface Vlanif100

ip address 172.16.100.252 255.255.255.0

vrrp vrid 100 virtual-ip 172.16.100.254

vrrp vrid 100 priority 180

vrrp vrid 100 track interface GigabitEthernet0/0/24 reduced 120

quit

  1. 发布OSPF路由网段，配置默认路由

ospf 1

area 0.0.0.0

network 172.16.200.4 0.0.0.3

network 172.16.1.0 0.0.0.255

network 172.16.2.0 0.0.0.255

network 172.16.3.0 0.0.0.255

network 172.16.4.0 0.0.0.255

network 172.16.5.0 0.0.0.255

network 172.16.6.0 0.0.0.255

network 172.16.7.0 0.0.0.255

network 172.16.100.0 0.0.0.255

quit

quit

  1. 开启DHCP服务，配置无线使用的两个网段使用DHCP可以自动获取IP，排除网段中250-253这三个IP地址不做DHCP分配。

dhcp enable           //开启DHCP服务

ip pool vlan7            //创建地址池7

gateway-list 172.16.7.254                  //配置网关

network 172.16.7.0 mask 255.255.255.0      //配置分配网段

dns-list 114.114.114.114 8.8.8.8             //配置分配DNS

excluded-ip-address 172.16.7.250 172.16.7.253  //排除250-253不做分配

quit

interface Vlanif7   //进入VLANFI7

dhcp select global  //选择为全局地址池。

quit

  1. 配置端口聚合，主备核心使用21与22口捆绑成一个聚合口，并配置成Trunk模式，允许相应VLAN通过。

interface Eth-Trunk1       //创建聚合组1

port link-type trunk        //配置成Trunk模式

port trunk allow-pass vlan 1 to 7 100  //允许VLAN通过

quit

interface GigabitEthernet0/0/21   //进入端口21

eth-trunk 1                    //加入到聚合组1

quit

interface GigabitEthernet0/0/22

eth-trunk 1

quit

  1. 配置与下联交换机的级联口为Trunk模式，并允许VLAN通过。

port-group 1     //创建端口组1

group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/10  //将端口1-10加入

port link-type trunk                 //配置成Trunk

port trunk allow-pass vlan 2 to 7 100   //允许VLAN通过

quit

  1. 核心交换机2

核心交换机备配置流程方法与核心主一致，按照实际情况修改IP地址、VRRP优先级，MSTP生成树与发布路由。

  1. 修改设备名称，创建VLAN，配置MSTP

sysname Core2

vlan 200

vlan 100

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

stp instance 1 root secondary

  1. 配置VLAN接口IP，VRRP等，VRRP的优先级低于核心1

interface Vlanif200

ip address 172.16.200.10 255.255.255.252

quit

interface GigabitEthernet0/0/24

port link-type access

port default vlan 200

quit

interface Vlanif1

ip address 172.16.1.253 255.255.255.0

vrrp vrid 1 virtual-ip 172.16.1.254

vrrp vrid 1 priority 80

quit

interface Vlanif2

ip address 172.16.2.253 255.255.255.0

vrrp vrid 2 virtual-ip 172.16.2.254

vrrp vrid 2 priority 80

quit

interface Vlanif3

ip address 172.16.3.253 255.255.255.0

vrrp vrid 3 virtual-ip 172.16.3.254

vrrp vrid 3 priority 80

quit

interface Vlanif4

ip address 172.16.4.253 255.255.255.0

vrrp vrid 4 virtual-ip 172.16.4.254

vrrp vrid 4 priority 80

quit

interface Vlanif5

ip address 172.16.5.253 255.255.255.0

vrrp vrid 5 virtual-ip 172.16.5.254

vrrp vrid 5 priority 80

quit

interface Vlanif6

ip address 172.16.6.253 255.255.255.0

vrrp vrid 6 virtual-ip 172.16.6.254

vrrp vrid 6 priority 80

quit

interface Vlanif7

ip address 172.16.7.253 255.255.255.0

vrrp vrid 7 virtual-ip 172.16.7.254

vrrp vrid 7 priority 80

quit

interface Vlanif100

ip address 172.16.100.253 255.255.255.0

vrrp vrid 100 virtual-ip 172.16.100.254

vrrp vrid 100 priority 80

quit

  1. 配置OSPF路由协议，默认路由协议

ospf 1

area 0.0.0.0

network 172.16.200.8 0.0.0.3

network 172.16.1.0 0.0.0.255

network 172.16.2.0 0.0.0.255

network 172.16.3.0 0.0.0.255

network 172.16.4.0 0.0.0.255

network 172.16.5.0 0.0.0.255

network 172.16.6.0 0.0.0.255

network 172.16.7.0 0.0.0.255

network 172.16.100.0 0.0.0.255

quit

quit

ip route-static 0.0.0.0 0.0.0.0 172.16.200.5

  1. 配置DHCP地址池，在接口上应用

dhcp enable

ip pool vlan7

gateway-list 172.16.7.254

network 172.16.7.0 mask 255.255.255.0

dns-list 114.114.114.114 8.8.8.8

excluded-ip-address 172.16.7.250 172.16.7.253

quit

interface Vlanif7

dhcp select global

quit

  1. 配置端口聚合，级联端口Trunk

interface Eth-Trunk1

port link-type trunk

port trunk allow-pass vlan 1 to 7 100

quit

interface GigabitEthernet0/0/21

eth-trunk 1

quit

interface GigabitEthernet0/0/22

eth-trunk 1

quit

port-group 1

group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/10

port link-type trunk

port trunk allow-pass vlan 2 to 7 100

quit

  1. 汇集交换机

汇聚交换机用于接入交换机级联汇聚使用，所有端口配置为Trunk模式。各个汇聚交换机配置都一样。

配置命令：

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

quit

port-group 1

group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/24

port link-type trunk

port trunk allow-pass vlan all

quit

  1. 服务器接入

数据中心交换机用于服务器的网络接入使用，与主备核心运行Trunk模式，连接服务器使用ACCESS模式。

vlan 100

quit

stp region-configuration

 instance 1 vlan 100

 active region-configuration

quit

interface GigabitEthernet0/0/24

port link-type trunk

port trunk allow-pass vlan all

quit

interface GigabitEthernet0/0/23

port link-type trunk

port trunk allow-pass vlan all

quit

port-group 1

group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/20

port link-type access

port default vlan 100

quit

  1. 接入交换机

终端设备接入交换机连接客户端配置成ACCESS模式，连接上端汇聚为Trunk模式，各个接入交换机配置原理一样，加入到不同VLAN中。连接AP的端口配置PVID VLAN为7

  1. 教学楼

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

quit

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan all

quit

interface Ethernet0/0/1

port link-type access

port default vlan 1

quit

interface Ethernet0/0/2      //进入端口2

port link-type trunk        //配置Trunk模式

port trunk allow-pass vlan all //允许VLAN通过

port trunk pvid vlan 7      //配置PVID的VLAN ID 为7

quit

  1. 办公楼

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

quit

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan all

quit

interface Ethernet0/0/1

port link-type access

port default vlan 2

quit

interface Ethernet0/0/2

port link-type trunk

port trunk allow-pass vlan all

port trunk pvid vlan 7

quit

  1. 实训楼

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

quit

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan all

quit

interface Ethernet0/0/1

port link-type access

port default vlan 3

quit

interface Ethernet0/0/2

port link-type trunk

port trunk allow-pass vlan all

port trunk pvid vlan 7

quit

  1. 图书馆

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

quit

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan all

quit

interface Ethernet0/0/1

port link-type access

port default vlan 4

quit

interface Ethernet0/0/2

port link-type trunk

port trunk allow-pass vlan all

port trunk pvid vlan 7

quit

  1. 食堂

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

quit

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan all

quit

interface Ethernet0/0/1

port link-type access

port default vlan 5

quit

interface Ethernet0/0/2

port link-type trunk

port trunk allow-pass vlan all

port trunk pvid vlan 7

quit

  1. 宿舍

vlan batch 2 to 7

stp region-configuration

 instance 1 vlan 1 to 7

 active region-configuration

quit

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan all

quit

interface Ethernet0/0/1

port link-type access

port default vlan 6

quit

interface Ethernet0/0/2

port link-type trunk

port trunk allow-pass vlan all

port trunk pvid vlan 7

quit

  • 验证测试
  1. 访问内网测试

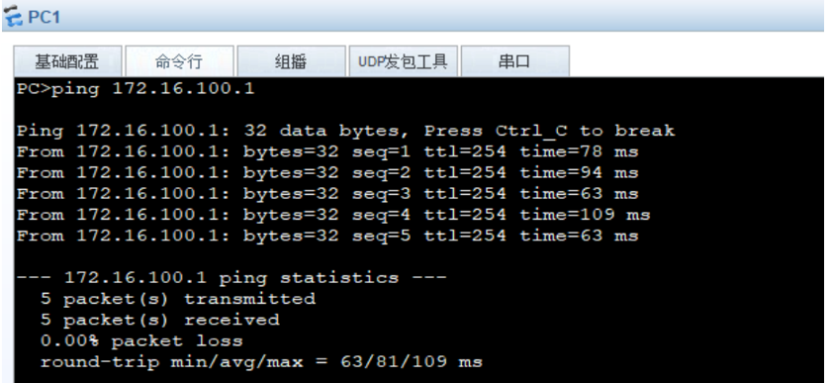

1）教学楼访问数据中心

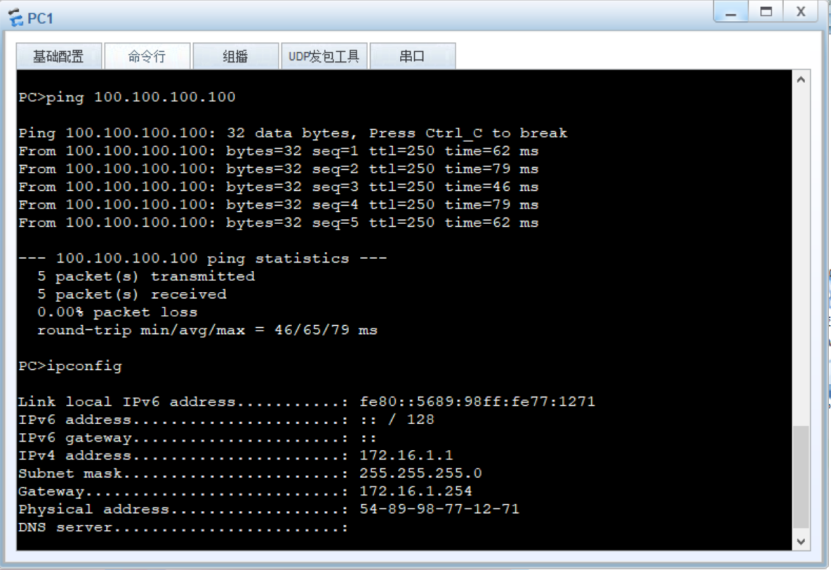

  1. 访问互联网测试

# 网络 # 华为
Logo
DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

cover

探索智能预测与分类的算法之旅：从BP到SVM再到ELM

avatar DAMO开发者矩阵
cover

用Python写一个简易聊天机器人，新手也能上手

avatar DAMO开发者矩阵

华为eNSP模拟器综合实验之- VLAN Mapping技术解析

VLANMapping技术实现不同VLAN间的二层互通 VLANMapping是一种在网络边缘转换VLAN标签的技术，解决不同网络间VLAN规划不一致的问题。其主要应用场景包括：跨骨干网连接相同规划的私有网络、直接互联网络的VLANID不一致等。相比QinQ技术，VLANMapping具有传输效率高、协议透传完善、资源消耗低等优势。 该技术提供三种映射方式：1to1单层标签映射、2to1双层标签外

avatar DAMO开发者矩阵
