单片机型号（STC89C52）

一、摘要

二、设计要求

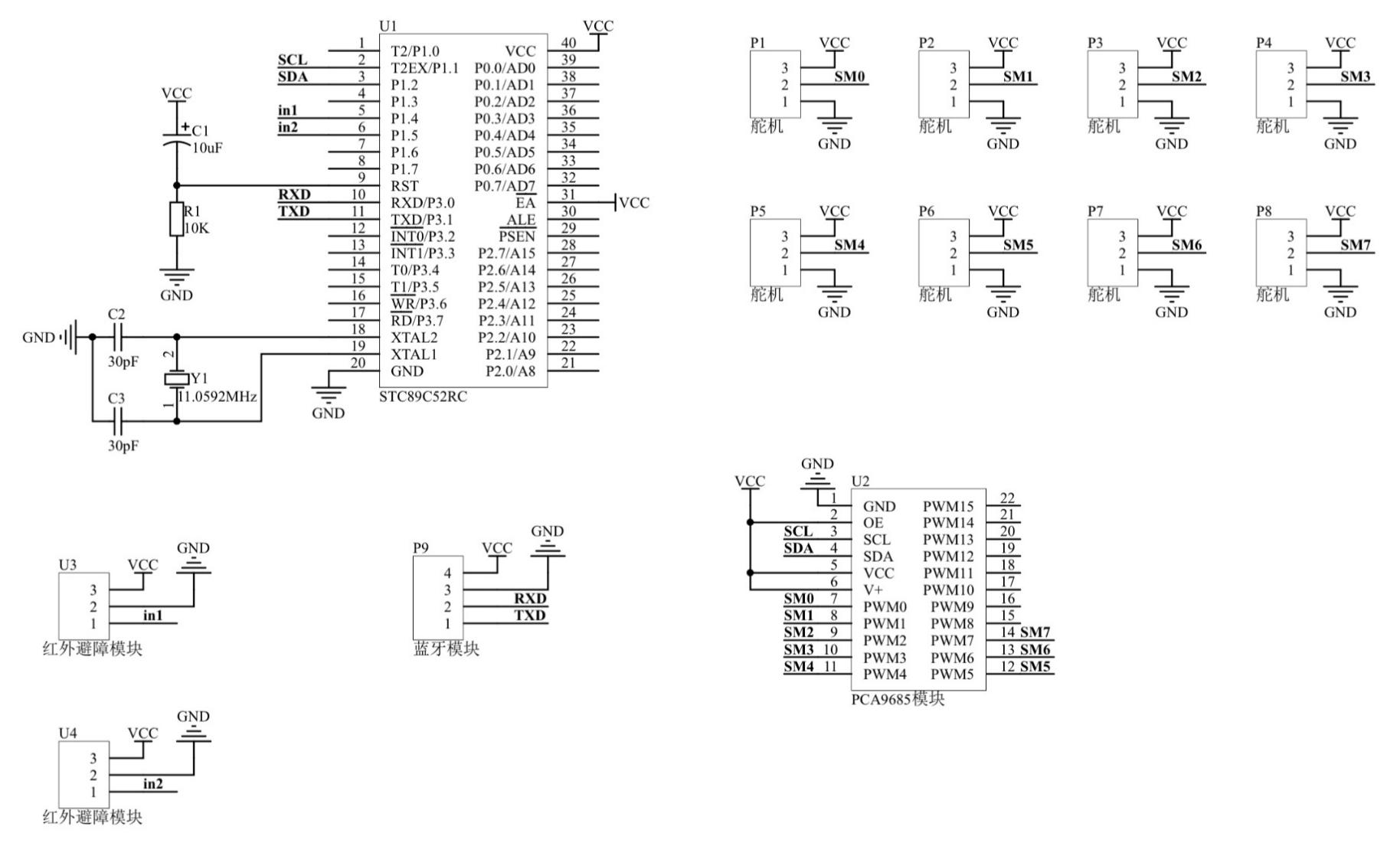

三、原理图

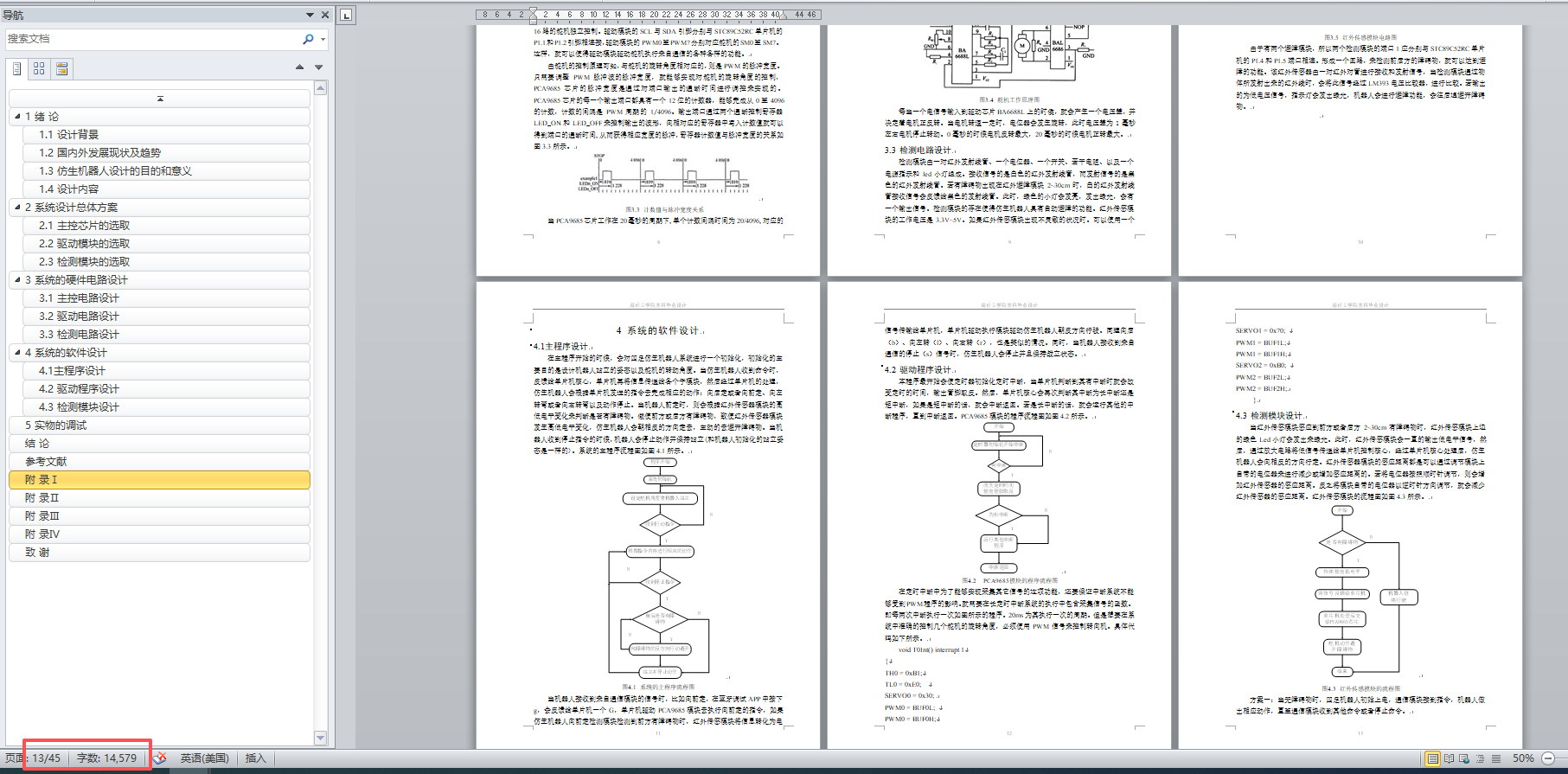

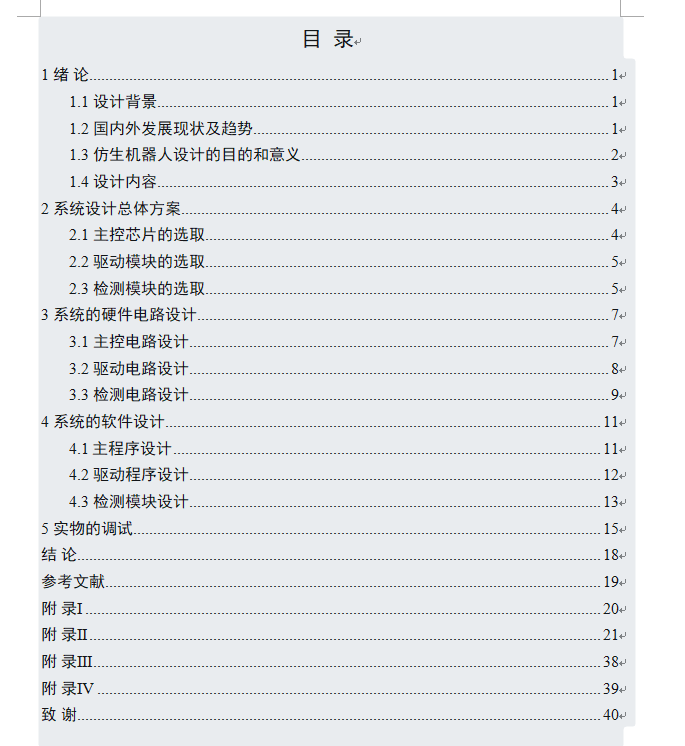

四、说明书预览

五、QA

作者简介:电类领域优质创作者、多年架构师设计经验、多年校企合作经验，被多个学校常年聘为校外企业导师，指导学生毕业设计并参与学生毕业答辩指导，有较为丰富的相关经验。期待与各位高校教师、企业讲师以及同行交流合作

主要内容:人工智能与大数据、单片机/PLC开发、Matlab物联网设计与开发设计、学习资料、面试题库、技术互助、就业指导等

业务范围:指导功能设计、开题报告、任务书、文献综述、系统功能实现、代码编写、论文编写和辅导、论文降重、长期答辩答疑辅导、腾讯会议一对一专业讲解辅导答辩、模拟答辩演练、和理解代码逻辑思路等。

收藏点赞关注作者

一、摘要

目前，仿生机器人的发展如火如荼，在人们的生活中十分常见。仿生机器人主要运用在火灾现场、煤矿井下、核电站、粉尘和有毒气体等一些对人体有危害的场所。本设计主要研究四足仿生机器人，来代替人类执行一些对人体有危害的事情。四足仿生机器人主要有硬件电路设计和软件流程设计两部分。本设计包括主控电路设计、驱动电路设计、检测电路设计和通信电路设计等。本设计主要采用STC89C52RC单片机为核心对仿生机器人进行控制来实现仿生机器人的前进、后退、向左转和向右转的功能，并且避障使用的是红外传感模块利用物体放射出来的红外线来进行检测的。仿生机器人的行走步态有单足步态、双足步态以及四足步态这三种形式，本四足仿生机器人主要研究四足步态，就是机器人的腿部结构在同一时间有各自的动作去完成各项功能。

经过对四足仿生机器人实物的运行与调试，基本可以实现仿生机器人的各种设计要求。可以将仿生机器人运用在侦察和搜索以及救援等公共场合。

关键词：STC89C52RC单片机;四足仿生机器人;步态算法

二、设计要求

本设计以STC89C52RC单片机为系统的核心芯片，采用3D打印技术来制作四足仿生机器人的框架，以SG90舵机模块来作为机器人腿部关节活动的驱动器，用PCA9685模块来控制舵机，通过舵机自由度的控制可以完成四足仿生机器人的向前走、向后退、向左转和向右转等功能。同时在机器人的前后各加装一个红外传感模块，红外传感模块通过物体所释放出来的红外线来实现机器人自动避障。当机器人通过红外模块检测到前后方的障碍物时，就做出相应的前进、后退动作达到避让障碍物的目的。可以将仿生机器人运用在火灾现场、煤矿井下、核电站、粉尘和有毒气体等一些对人体有危害的场所[12]。

仿生机器人通过蓝牙模块与手机进行连接，通过蓝牙调试器软件来进行控制四足机器人的动作。四足仿生机器人是通过蓝牙模块来控制的，通过蓝牙向机器人输入一个g（go），蓝牙控制模块会向单片机反馈一个G，此时机器人接收信号，会执行动作向前行走。同理，向后b(behind)会反馈一个B，向左转l（left）会反馈一个L，向右转r（right）会反馈一个R，然后，机器人就会执行相应的动作。本设计包括以下几个部分：主控模块、通信模块、检测模块和驱动模块等。四足仿生机器人的结构框图如图2.1所示。
