KUKA机器人外部启动plc程序 FB块，可以复制直接使用

在工业自动化领域，KUKA机器人凭借其高精度和灵活性，广泛应用于各种生产场景。而在这些场景中，PLC（可编程逻辑控制器）作为“大脑”，负责控制机器人的动作和流程。今天，我们就来探讨一下如何通过KUKA机器人实现PLC程序的外部启动，特别是通过FB块的使用。

什么是FB块？

FB块（Function Block）是西门子PLC编程中常用的一种功能块。它允许用户封装特定的功能逻辑，以便在多个地方重复使用。对于KUKA机器人来说，通过FB块实现外部启动PLC程序，可以简化编程流程，提高效率。

FB块的应用场景

假设我们有一个生产线上，KUKA机器人需要根据PLC的信号启动不同的程序。比如，当PLC检测到某个传感器信号时，机器人开始执行搬运任务；当传感器信号消失时，机器人停止任务。这种情况下，通过FB块实现外部启动，可以灵活地根据PLC的信号调整机器人的行为。

FB块的配置与使用

第一步：定义FB块

在PLC程序中，首先需要定义一个FB块。这个块将包含KUKA机器人与PLC之间的通信逻辑。

FB_BLOCK my_kuka_communication
    VAR.Input:
        start_signal : BOOL := FALSE; // 启动信号
        stop_signal : BOOL := FALSE;  // 停止信号
    VAR.Output:
        robot_status : BOOL;          // 机器人状态
END

这个简单的FB块定义了启动信号、停止信号和机器人状态。startsignal和stopsignal是来自PLC的输入信号，robot_status用于反馈机器人的运行状态。

第二步：实现FB块的逻辑

在FB块的逻辑部分，我们需要编写代码来实现KUKA机器人与PLC之间的通信。

// 检查启动信号
IF start_signal = TRUE THEN
    // 启动机器人程序
    robot_program_start();
    robot_status := TRUE;
ELSEIF stop_signal = TRUE THEN
    // 停止机器人程序
    robot_program_stop();
    robot_status := FALSE;
END_IF

这段代码的逻辑非常简单：当PLC的startsignal信号为真时，启动KUKA机器人的指定程序，并设置状态为运行；当stopsignal信号为真时，停止机器人程序，并设置状态为停止。

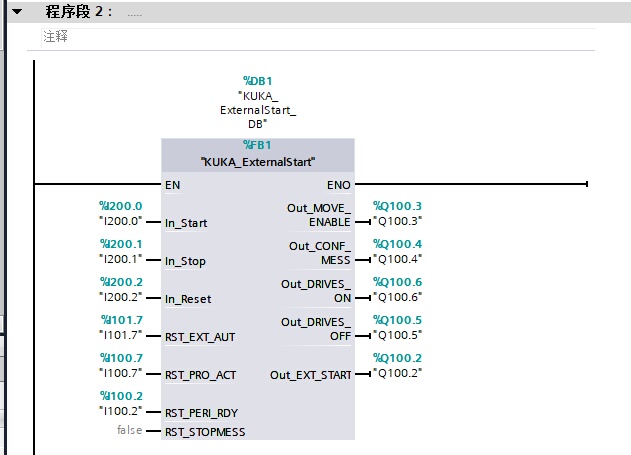

第三步：在PLC程序中调用FB块

定义好FB块后，我们需要在PLC的主程序中调用这个块。

PROGRAM main_program
    VAR:
        my_communication : FB_BLOCK; // 实例化FB块
    END_VAR

    // 调用FB块
    my_communication(
        start_signal := input_signal,
        stop_signal := stop_request
    );

    // 输出机器人状态
    output_status := my_communication.robot_status;
END_PROGRAM

在这个主程序中，我们实例化了FB块my_communication，并将PLC的输入信号和停止信号传递给FB块。最后，将机器人的运行状态反馈给输出信号。

代码分析与注意事项

1. 信号的定义与配置
   在实际应用中，inputsignal和stoprequest需要根据具体的PLC配置来定义。确保信号的类型和方向正确，否则可能导致程序运行异常。

1. 通信接口的配置
   KUKA机器人与PLC之间的通信需要通过专门的通信接口（如Profibus、Profinet等）配置。确保通信接口已经正确安装和配置，否则可能导致机器人无法响应PLC的信号。

1. 程序的启动与停止
   在robotprogramstart()和robotprogramstop()函数中，需要根据具体的机器人程序进行调整。确保机器人程序的路径和名称正确，否则可能导致启动失败。

1. 状态反馈的准确性
   robot_status用于反馈机器人的运行状态。确保PLC能够及时接收到这个状态信号，以便进行下一步的逻辑处理。

总结

通过KUKA机器人外部启动PLC程序的FB块实现，我们可以灵活地控制机器人的运行状态，从而提升生产的自动化水平。虽然实现起来看似简单，但实际应用中需要注意信号的配置和通信的稳定性。希望这篇文章能为你的自动化项目提供一些参考和帮助！如果有任何问题或心得，欢迎留言交流。
