🔥 内容介绍

在智能驾驶、自主导航机器人等领域，智能车的精准路径规划是保障行驶安全与效率的核心技术。路径规划的核心目标是在复杂环境中为智能车规划出一条从起点到终点、满足避障要求、符合行驶约束的最优路径。ROS（机器人操作系统）作为开源的机器人开发框架，为智能车路径规划提供了模块化的开发环境与丰富的工具包；RRT（快速搜索随机树）算法凭借其高效的空间搜索能力，适合解决复杂环境下的路径规划问题；模糊控制则能有效处理智能车行驶过程中的不确定性与非线性特性，提升路径跟踪的稳定性。本文聚焦基于ROS-RRT和模糊控制的智能车路径规划系统构建，通过ROS框架实现算法集成与数据交互，利用RRT算法完成复杂环境下的初始路径搜索，结合模糊控制优化路径跟踪控制策略，实现智能车的自主、安全导航。该技术路径与自适应波束成形“精准建模系统特性+优化控制策略提升性能”的核心逻辑高度契合，均体现了“环境感知-模型构建-控制优化-性能验证”的复杂系统调控核心思路。

智能车路径规划的核心挑战在于，既要在动态或静态复杂环境中快速搜索到可行路径，又要通过控制策略确保智能车精准跟踪规划路径，同时应对行驶过程中的不确定性（如地面摩擦力变化、传感器噪声）。智能车行驶环境存在障碍物分布随机、地形复杂等特点，传统路径规划算法难以兼顾搜索效率与路径最优性；而路径跟踪过程中，智能车的动力学特性呈现非线性，且易受外部干扰，传统控制算法难以保证跟踪精度与稳定性。本次构建的路径规划系统核心定位是“ROS框架集成+RRT路径搜索+模糊控制跟踪”，即通过ROS实现环境感知、路径规划与运动控制的模块化协同，利用RRT算法快速搜索避障可行路径，结合模糊控制根据路径偏差与行驶状态动态调整控制量，实现智能车的闭环导航控制。相较于单一算法的路径规划方案，该系统需重点解决两大关键问题：一是RRT算法规划路径的平滑性优化，避免路径存在过多拐点导致智能车行驶颠簸；二是模糊控制规则的精准设计，平衡路径跟踪精度与行驶稳定性，应对复杂环境下的不确定性干扰。

本次智能车路径规划系统的构建核心围绕ROS框架搭建、RRT路径规划算法设计、模糊控制策略设计三大核心环节展开，同时明确系统输入输出变量与约束条件。在ROS框架搭建方面，采用模块化设计思路，核心功能模块包括：环境感知模块（基于激光雷达或视觉传感器，通过ROS话题发布障碍物位置、环境地图等信息，话题名称为/scan和/map）、路径规划模块（订阅环境感知模块发布的地图信息，实现RRT算法，发布规划路径话题/path）、运动控制模块（订阅规划路径话题与智能车状态话题/odom，实现模糊控制，发布控制指令话题/cmd_vel）、可视化模块（通过RViz工具实时显示环境地图、规划路径、智能车位置等信息）。在RRT路径规划算法设计方面，核心流程与参数包括：初始化阶段（设定起点、终点、环境边界、障碍物信息，初始化随机树根节点为起点）、随机采样阶段（在环境空间中随机生成采样点，采样范围与环境边界一致）、邻近节点搜索阶段（采用欧氏距离计算采样点与随机树所有节点的距离，选取距离最近的节点作为邻近节点）、新节点生成阶段（从邻近节点向采样点方向延伸固定步长，生成新节点，步长设为0.5m，平衡搜索效率与路径精度）、碰撞检测阶段（判断新节点与障碍物是否碰撞，若未碰撞则将新节点加入随机树）、终止判断阶段（当新节点与终点的距离小于设定阈值（0.8m）时，规划结束，通过回溯随机树得到初始路径）；为优化路径平滑性，引入RRT*算法的路径重连机制，对初始路径进行剪枝优化，减少路径拐点。在模糊控制策略设计方面，以智能车的路径跟踪偏差为输入，运动控制量为输出，核心设计包括：输入量（横向偏差e_y，即智能车当前位置与规划路径的垂直距离；航向角偏差e_θ，即智能车当前航向角与规划路径切线方向的夹角）、输出量（转向角控制量u_δ，前轮转向角；速度控制量u_v，行驶速度）；模糊规则设计采用“if-then”形式，例如“若横向偏差大且航向角偏差大，则转向角大、速度小”，共设计25条模糊规则覆盖全输入输出场景；模糊化采用三角形隶属度函数，清晰化采用重心法。在系统约束条件设定上，主要包括：速度约束（v ∈ [0.5m/s, 3m/s]，避免低速停滞或高速危险）、转向角约束（δ ∈ [-30°, 30°]，符合智能车机械结构极限）、路径搜索约束（规划路径与障碍物的最小安全距离≥0.3m，保障行驶安全）、采样范围约束（采样点不得超出环境边界）。

基于ROS-RRT和模糊控制的智能车路径规划系统，采用Ubuntu 20.04+ROS Noetic平台实现，完整流程分为环境建模、算法实现与集成、仿真测试、结果分析四大环节，各环节紧密衔接确保系统的准确性与可靠性。具体流程细节如下：第一，环境建模环节。通过Gazebo仿真平台构建智能车仿真场景，场景包含静态障碍物（如墙壁、锥桶，锥桶数量12个，随机分布）、动态障碍物（如行人、其他车辆，2个动态目标），场景尺寸为20m×20m；配置智能车模型参数，包括车轮半径0.15m、轮距1.2m、车身长度2.5m，搭载激光雷达（探测范围0.1m~10m，探测精度0.01m）与里程计传感器；通过ROS的gmapping算法对场景进行地图构建，生成占据栅格地图（分辨率0.05m），用于路径规划算法的环境输入。第二，算法实现与集成环节。在ROS功能包中分别实现RRT路径规划算法与模糊控制算法：RRT算法通过C++语言编写，封装为路径规划节点，订阅/map话题获取环境地图，发布/path话题输出规划路径；模糊控制算法基于Python的scikit-fuzzy库实现，封装为运动控制节点，订阅/path话题（规划路径）与/odom话题（智能车位置、航向角、速度等状态），计算横向偏差与航向角偏差，通过模糊推理输出转向角与速度控制量，发布/cmd_vel话题控制智能车运动；配置ROS节点间的通信参数，包括话题队列大小（设为10）、消息发布频率（10Hz），确保数据交互实时性。第三，仿真测试环节。设定智能车起点坐标（2m, 2m）、终点坐标（18m, 18m），启动Gazebo仿真场景、RViz可视化工具、路径规划节点与运动控制节点；设置两组测试场景：场景1（仅静态障碍物）、场景2（静态+动态障碍物），每组场景重复测试5次，记录路径规划时间、路径长度、跟踪偏差等关键数据；仿真过程中通过RViz实时监控智能车行驶状态、规划路径与障碍物的位置关系，确保无碰撞发生。第四，结果输出环节。仿真完成后，提取并输出核心结果，包括：不同场景下的规划路径图、路径规划时间统计、路径长度统计、横向偏差与航向角偏差变化曲线、智能车速度与转向角变化曲线等，为系统性能评估提供数据支撑。

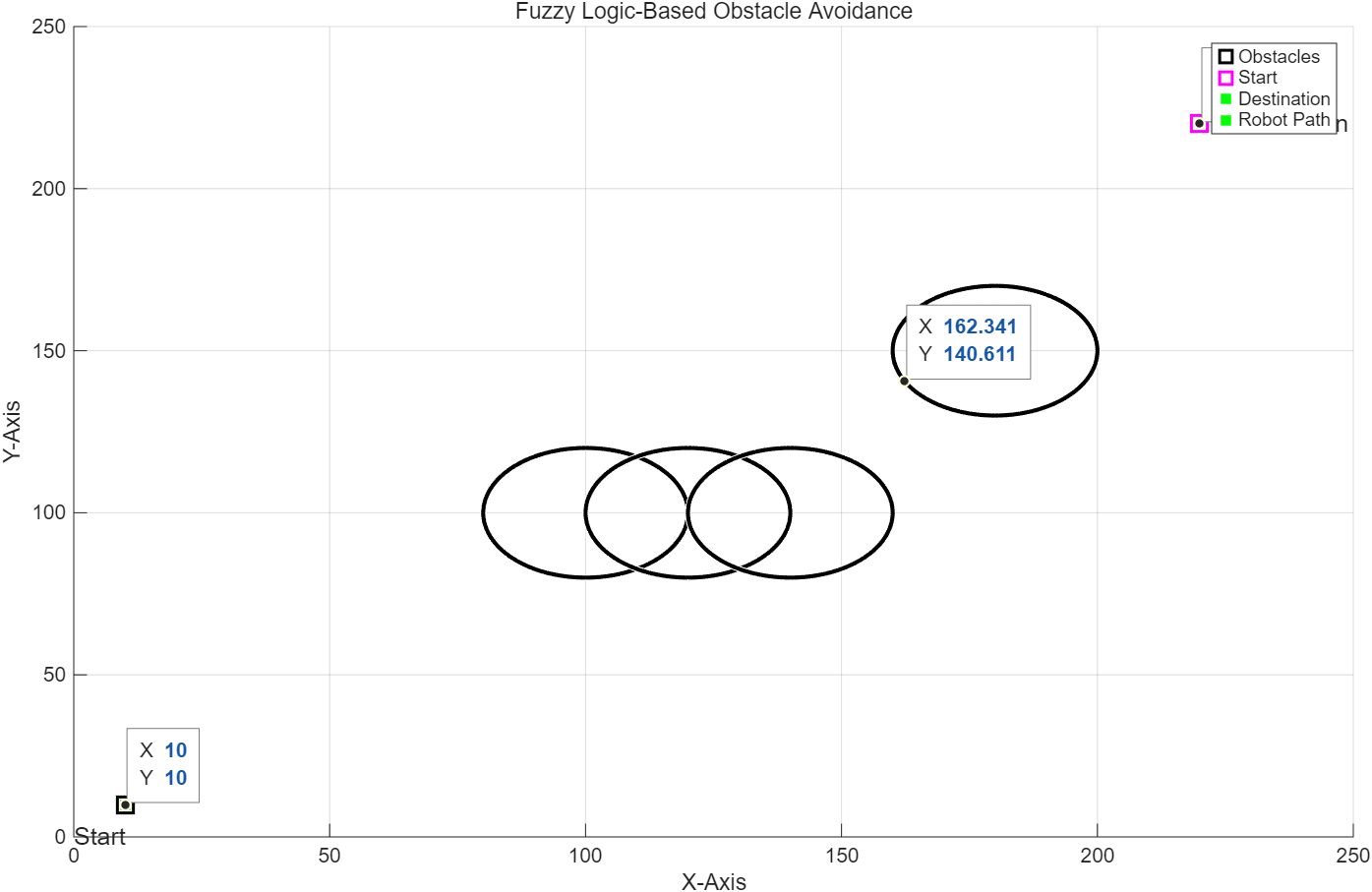

⛳️ 运行结果

📣 部分代码

% Creating a Mamdani Fuzzy Inference System (FIS)

fis = mamfis('Name', 'ObstacleAvoidance');

% To define Input Variables (Sensor Readings: Front, Left, Right)

fis = addInput(fis, [0 100], 'Name', 'Front');

fis = addInput(fis, [0 100], 'Name', 'Left');

fis = addInput(fis, [0 100], 'Name', 'Right');

% To define Output Variables (Wheel Speeds)

fis = addOutput(fis, [0 100], 'Name', 'LeftWheel');

fis = addOutput(fis, [0 100], 'Name', 'RightWheel');

% To define Membership Functions for Inputs (Sensor values)

fis = addMF(fis, 'Front', 'trapmf', [0 0 20 40], 'Name', 'Close');

fis = addMF(fis, 'Front', 'trimf', [20 50 80], 'Name', 'Medium');

fis = addMF(fis, 'Front', 'trapmf', [60 80 100 100], 'Name', 'Far');

fis = addMF(fis, 'Left', 'trapmf', [0 0 20 40], 'Name', 'Close');

fis = addMF(fis, 'Left', 'trimf', [20 50 80], 'Name', 'Medium');

fis = addMF(fis, 'Left', 'trapmf', [60 80 100 100], 'Name', 'Far');

fis = addMF(fis, 'Right', 'trapmf', [0 0 20 40], 'Name', 'Close');

fis = addMF(fis, 'Right', 'trimf', [20 50 80], 'Name', 'Medium');

fis = addMF(fis, 'Right', 'trapmf', [60 80 100 100], 'Name', 'Far');

% Define Membership Functions for Outputs (Wheel Speeds)

fis = addMF(fis, 'LeftWheel', 'trimf', [0 20 40], 'Name', 'Slow');

fis = addMF(fis, 'LeftWheel', 'trimf', [30 50 70], 'Name', 'Medium');

fis = addMF(fis, 'LeftWheel', 'trimf', [60 80 100], 'Name', 'Fast');

fis = addMF(fis, 'RightWheel', 'trimf', [0 20 40], 'Name', 'Slow');

fis = addMF(fis, 'RightWheel', 'trimf', [30 50 70], 'Name', 'Medium');

fis = addMF(fis, 'RightWheel', 'trimf', [60 80 100], 'Name', 'Fast');

% Defining Fuzzy Rules

rules = [

"Front==Close => LeftWheel=Slow, RightWheel=Fast";

"Left==Close => LeftWheel=Fast, RightWheel=Slow";

"Right==Close => LeftWheel=Slow, RightWheel=Fast";

"Front==Far => LeftWheel=Fast, RightWheel=Fast"

];

fis = addRule(fis, rules);

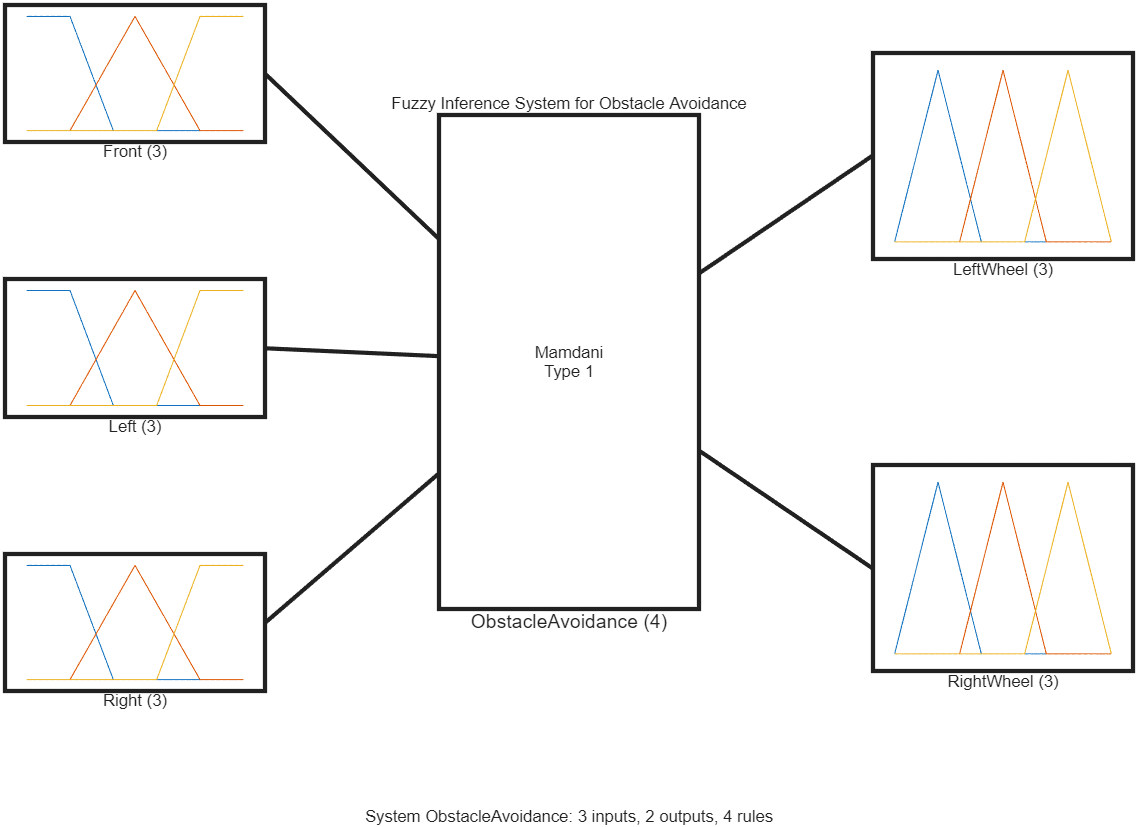

% To display the FIS Structure

figure;

plotfis(fis);

title('Fuzzy Inference System for Obstacle Avoidance');

% Now simulating the Fuzzy Logic System with sample Sensor Readings

FrontSensorValue = 25; % sample values, it should be within [0, 100]

LeftSensorValue = 75;

RightSensorValue = 50;

% Ensuring that the Inputs Are Within Defined Range

sensorData = [FrontSensorValue, LeftSensorValue, RightSensorValue];

% Evaluating Fuzzy System

output = evalfis(fis, sensorData);

% To display Results

disp(['Left Wheel Speed: ', num2str(output(1))]);

disp(['Right Wheel Speed: ', num2str(output(2))]);

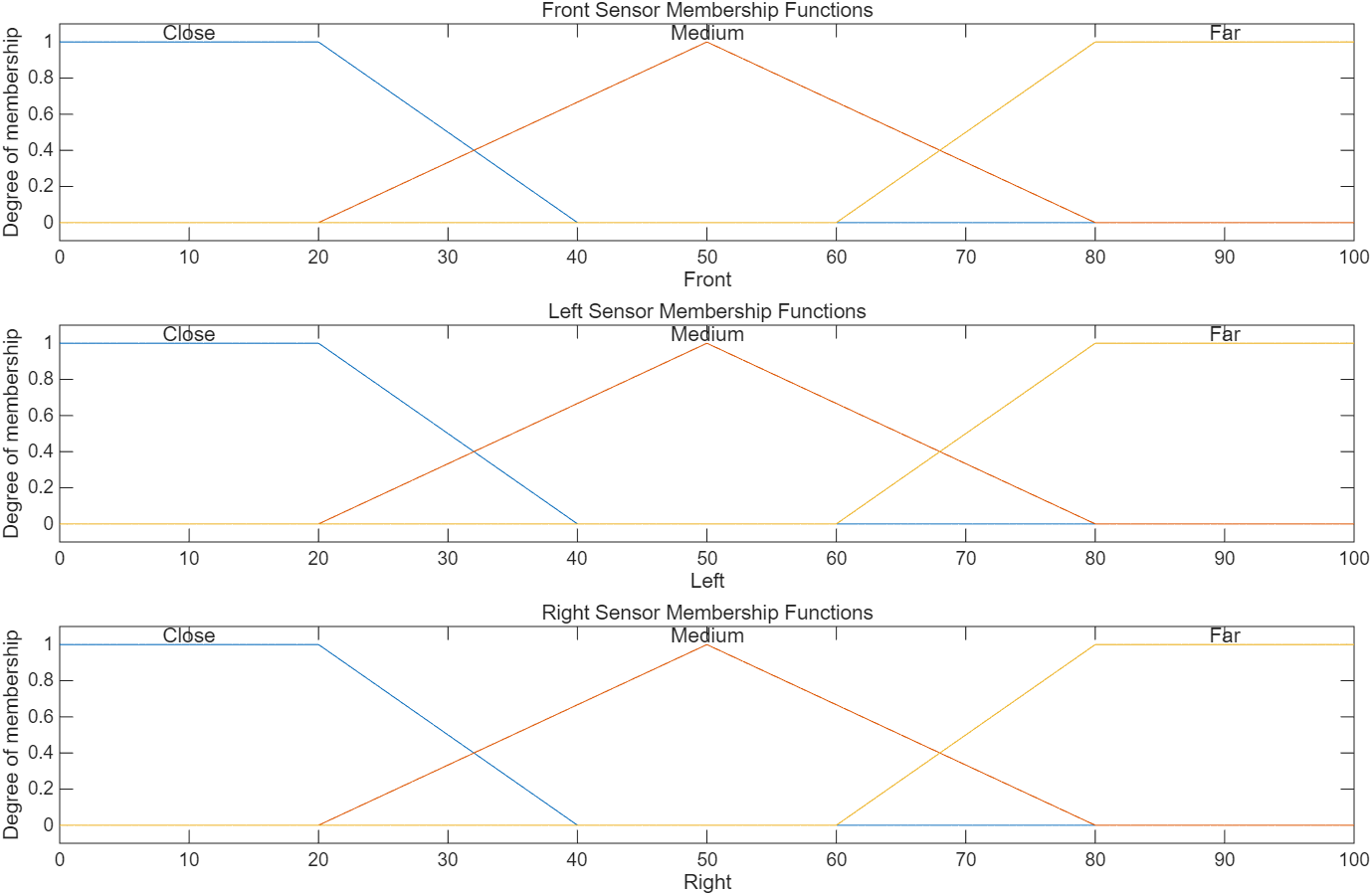

% Visualizing the Membership Functions

figure;

subplot(3,1,1);

plotmf(fis, 'input', 1);

title('Front Sensor Membership Functions');

subplot(3,1,2);

plotmf(fis, 'input', 2);

title('Left Sensor Membership Functions');

subplot(3,1,3);

plotmf(fis, 'input', 3);

title('Right Sensor Membership Functions');

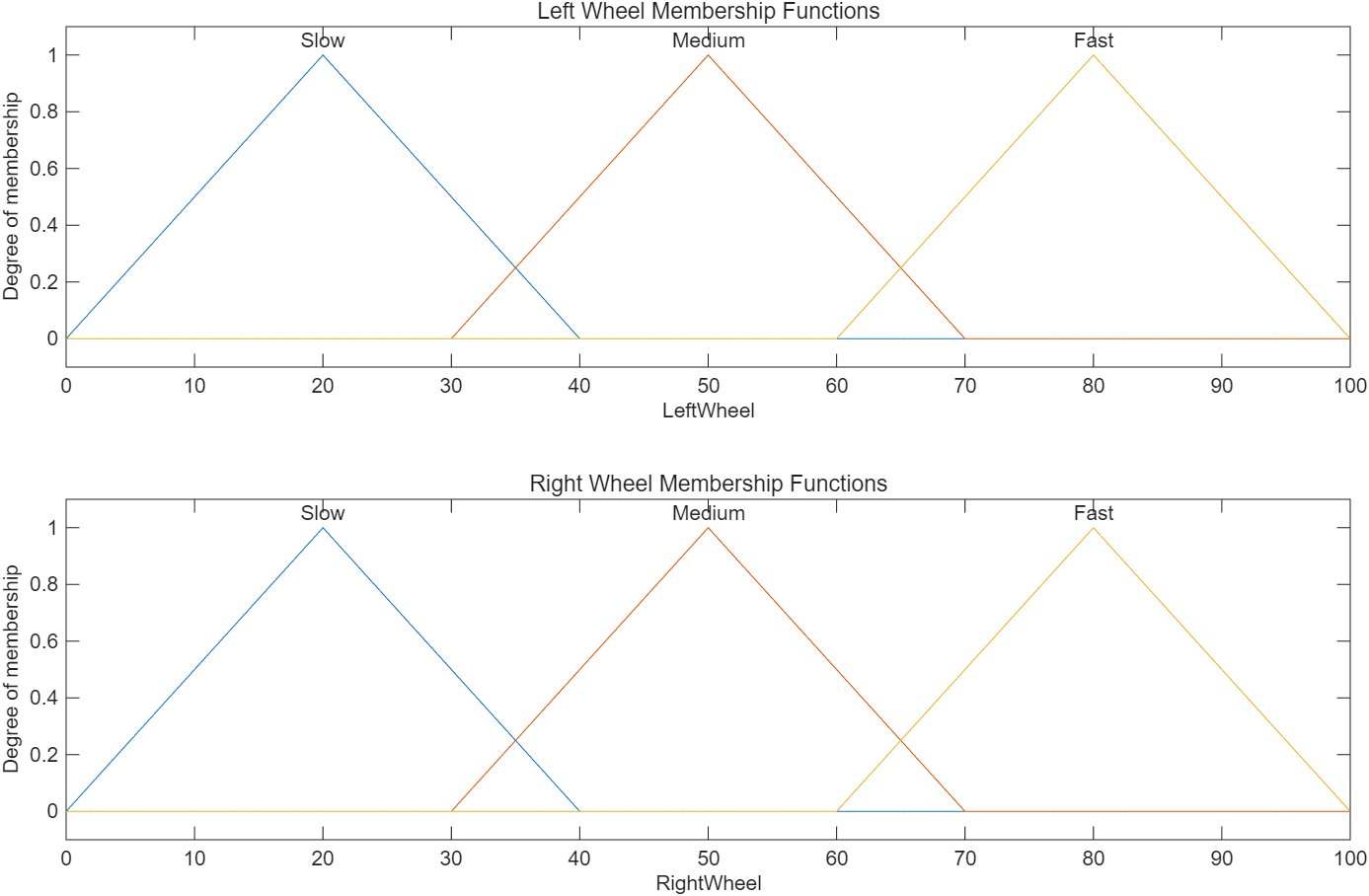

figure;

subplot(2,1,1);

plotmf(fis, 'output', 1);

title('Left Wheel Membership Functions');

subplot(2,1,2);

plotmf(fis, 'output', 2);

title('Right Wheel Membership Functions');
