西门子1200立库机器人码垛机伺服视觉AGV程序 包括2台西门子PLC1215程序和2台西门子触摸屏TP700程序 PLC与工业相机视觉定位及机器人使用Modbus TCP通讯 PLC和码垛机Modbus TCP通讯（SCL语言） PLC和4台G120变频使用Profinet通讯 1个伺服轴，AGV SCL语言和梯形图混编，学习实用性广，知识点丰富，有注释

最近在研究西门子1200相关的工业自动化项目，发现其中立库机器人码垛机伺服视觉AGV程序非常有趣且极具学习价值，今天就来和大家分享一下。

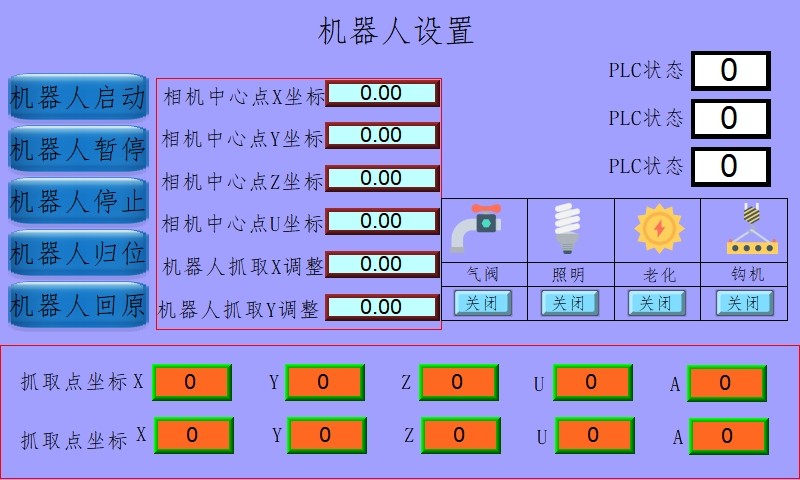

这个项目涉及到多种设备之间的协同工作，包括2台西门子PLC1215程序以及2台西门子触摸屏TP700程序。不同设备之间通过各种通讯协议实现数据交互与控制。

PLC与工业相机视觉定位及机器人的Modbus TCP通讯

Modbus TCP是一种在工业领域广泛应用的通讯协议，用于在不同设备之间进行数据交换。在PLC与工业相机视觉定位及机器人通讯这块，使用Modbus TCP能够精准地获取相机识别的物体位置信息，并传递给机器人，让机器人完成精准抓取等动作。

下面是一段简单模拟使用Modbus TCP通讯获取相机位置信息的SCL代码示例：

// 定义变量
VAR
    MB_CLIENT : MB_CLIENT; // Modbus TCP客户端指令
    Error : DINT; // 错误代码
    Camera_X_Pos : REAL; // 相机识别物体的X坐标
    Camera_Y_Pos : REAL; // 相机识别物体的Y坐标
END_VAR

// 调用Modbus TCP客户端指令
MB_CLIENT(
    REQ := TRUE, // 每次扫描都请求通讯
    CONNECT := Connect_DB[0], // 连接数据块
    DB_NO := 1, // 数据块号
    RD_LEN := 8, // 读取长度，假设X、Y坐标各占4个字节
    RD_ADDR := 100, // 起始读取地址
    DATA_PTR := P#Camera_X_Pos, // 数据存储指针
    DONE => Done,
    ERROR => Error
);

代码分析：首先我们定义了用于Modbus TCP通讯的客户端指令 MBCLIENT 以及一些变量，像错误代码 Error，还有用于存储相机识别物体坐标的 CameraXPos 和 CameraYPos。然后在调用 MBCLIENT 指令时，REQ 设置为 TRUE 表示每次扫描都发起通讯请求，CONNECT 关联连接数据块，DBNO 指定数据块号，RDLEN 确定要读取的数据长度，RDADDR 是起始读取地址，DATAPTR 则是将读取到的数据存储到我们定义的变量位置。

PLC和码垛机Modbus TCP通讯（SCL语言）

同样基于Modbus TCP通讯协议，PLC与码垛机之间也建立起了紧密联系。通过SCL语言编写的代码，可以灵活地控制码垛机的各种动作，比如货物的抓取、放置高度、码垛顺序等。

以下是一段控制码垛机上升动作的SCL代码：

// 定义变量
VAR
    MB_WRITER : MB_CLIENT; // Modbus TCP写指令
    Error_Write : DINT; // 写操作错误代码
    Lift_Command : INT := 1; // 上升命令值
END_VAR

// 调用Modbus TCP写指令控制码垛机上升
MB_WRITER(
    REQ := Rising_Edge, // 上升沿触发写操作
    CONNECT := Connect_DB[1], // 连接数据块
    DB_NO := 2, // 数据块号
    WR_LEN := 2, // 写入长度，假设命令值占2个字节
    WR_ADDR := 200, // 起始写入地址
    DATA_PTR := P#Lift_Command, // 命令值存储指针
    DONE => Write_Done,
    ERROR => Error_Write
);

代码分析：这里定义了 MBWRITER 用于Modbus TCP的写操作，还有错误代码 ErrorWrite 以及上升命令值 LiftCommand。当上升沿信号 RisingEdge 触发时，MBWRITER 指令将 LiftCommand 的值通过指定的数据块和地址写入到码垛机对应的寄存器中，从而控制码垛机执行上升动作。

PLC和4台G120变频使用Profinet通讯

Profinet是一种高性能的工业以太网通讯协议，用于PLC与变频器等设备之间的快速、可靠通讯。在这个项目中，PLC通过Profinet与4台G120变频器通讯，能够精准地控制电机的转速、转向等参数。

在TIA Portal中配置Profinet通讯相对直观，只需在硬件组态中添加G120变频器设备，并设置好IP地址、设备名称等参数，就可以建立起通讯连接。

在程序中，可以使用系统功能块来读写变频器的参数，例如下面的梯形图代码片段用于读取变频器的当前转速：

!梯形图示例

代码分析：通过特定的系统功能块，连接到对应的G120变频器设备，设置好读取参数的地址等信息，就可以实时获取变频器的当前转速值，并在PLC程序中进一步处理，比如用于监控或者根据转速调整其他设备的运行状态。

1个伺服轴，AGV

项目中的1个伺服轴控制着AGV的运动。通过SCL语言和梯形图混编，可以实现对AGV的精确位置控制和速度调节。

以下是一段简单的SCL代码用于控制伺服轴以特定速度移动到指定位置：

// 定义变量
VAR
    Axis_Move : MC_MoveAbsolute; // 绝对定位指令
    Axis_Pos : LREAL := 100.0; // 目标位置
    Axis_Velocity : LREAL := 50.0; // 移动速度
    Axis_Done : BOOL;
    Axis_Error : DINT;
END_VAR

// 调用绝对定位指令
Axis_Move(
    POSITION := Axis_Pos,
    VELOCITY := Axis_Velocity,
    DONE => Axis_Done,
    ERROR => Axis_Error
);

代码分析：这里使用了 MCMoveAbsolute 绝对定位指令，定义了目标位置 AxisPos 和移动速度 AxisVelocity。当指令执行时，伺服轴将按照设定的速度移动到指定位置，AxisDone 用于指示定位完成，Axis_Error 则用于反馈可能出现的错误。

整个西门子1200立库机器人码垛机伺服视觉AGV程序，通过SCL语言和梯形图混编的方式，将各种设备有机结合起来，实现了复杂的工业自动化任务。这种混编方式不仅提高了程序的灵活性和可读性，也为我们学习工业自动化控制提供了丰富的知识点和实用的案例。希望今天的分享能让大家对这类项目有更深入的了解。
