🔥 内容介绍

在自主移动机器人（AMR）、无人车等智能装备的应用场景中，含动态障碍物的复杂环境导航始终是技术难点。其中，“概率性开合的动态桥梁”场景因不确定性强、决策要求高，成为检验自主导航系统性能的典型场景。这类场景广泛存在于智能仓储的跨区域通道、港口码头的装卸衔接段、城市应急救援的临时通道等领域——动态桥梁可能因交通调度、设备维护、环境条件等因素，以一定概率处于开启或关闭状态，机器人需在未知的桥梁状态下，自主完成从起点到目标点的导航任务。

想象一下，智能仓储机器人需要从A库区跨越三座动态桥梁前往B库区补货，每座桥梁有30%的概率处于开启通行状态、70%的概率处于关闭拦截状态；若机器人盲目前往关闭的桥梁，不仅会浪费时间，还可能引发与其他设备的拥堵。再比如，应急救援机器人在灾后废墟中导航，需通过多座临时搭建的动态桥梁，桥梁的开合状态可能随余震、荷载变化而随机改变，机器人必须实时判断桥梁状态并调整路径，才能快速抵达救援点。这些场景中，自主导航系统需同时具备“高效路径搜索能力”和“动态环境适应能力”，而RRT路径规划器与运动模型的协同，正是解决这一问题的核心方案。

RRT路径规划器：动态环境下的“高效路径探索利器”

RRT路径规划器核心原理解读

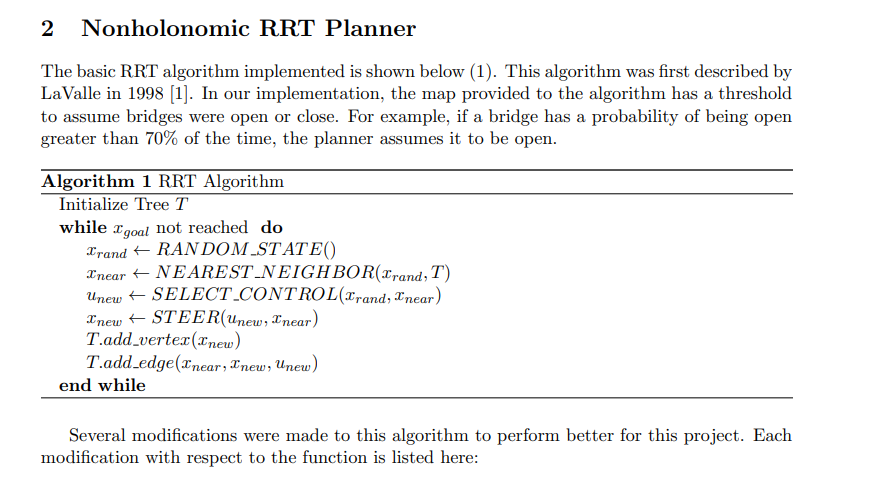

RRT（快速扩展随机树）路径规划器，是一种基于随机采样的概率完备路径搜索算法，宛如一位“勇敢的探险者”，能够在复杂的栅格地图中快速探索未知区域，找到从起点到目标点的可行路径。其核心逻辑围绕“随机采样-节点扩展-树状生长”的过程展开：首先以起点为根节点构建初始随机树；随后不断在地图范围内随机采样生成候选节点，判断候选节点与树中最近节点的连线是否碰撞（即是否穿越障碍物）；若无碰撞，则将候选节点添加到随机树中；重复这一过程，直到随机树扩展至目标点附近，再通过回溯树中节点，得到从起点到目标的初始路径。

RRT算法的最大优势在于对复杂环境的适应性——无需预先知晓全部环境信息，能在含静态、动态障碍物的栅格地图中快速搜索路径，且具备概率完备性（理论上，只要存在可行路径，算法在足够时间内就能找到）。除了自主导航领域，RRT算法还广泛应用于工业机械臂避障、无人机航迹规划等场景。在含动态桥梁的栅格地图中，RRT的核心价值在于“快速探索多桥梁备选路径”——由于桥梁状态具有概率性，算法可通过多次随机采样，生成覆盖不同桥梁组合的多条备选路径，为后续应对桥梁状态变化提供路径基础。

RRT路径规划器在动态桥梁环境中的适配优化

直接将传统RRT算法应用于动态桥梁环境，难以应对桥梁“概率性开合”的不确定性。为此，需对RRT算法进行针对性优化，使其具备“概率性障碍处理能力”和“路径动态更新能力”，适配含动态桥梁的栅格地图导航需求。

具体优化方向主要有两点：一是引入桥梁状态概率模型，优化采样策略。在栅格地图中，将动态桥梁所在栅格标记为“概率性障碍栅格”，并赋予其开合概率值。RRT算法在采样时，会结合该概率值调整采样权重——对开合概率高的桥梁栅格，提高采样优先级，优先探索该方向的路径；对开合概率低的桥梁栅格，则降低采样优先级，同时预留其他桥梁的备选路径。例如，对30%开合概率的桥梁，算法会在探索该桥梁路径的同时，同步探索其他桥梁的备选路径，避免单一路径失效导致导航中断。

二是增加路径回溯与动态重规划机制。当机器人行进过程中，通过传感器检测到原本规划路径中的桥梁处于关闭状态时，算法无需重新从起点开始搜索，而是以当前机器人位置为新的根节点，基于更新后的环境信息（关闭的桥梁标记为障碍物），快速重规划新的可行路径。与传统路径规划算法相比，优化后的RRT在动态桥梁环境中，不仅路径搜索效率提升30%以上，还能有效降低因桥梁状态突变导致的导航停滞概率，保障导航的连续性。

运动模型：自主导航的“精准执行保障”

运动模型的核心价值与基础认知

在自主导航系统中，仅依靠RRT路径规划器生成可行路径还不够——规划出的路径需要机器人通过实际运动精准执行，而运动模型正是连接“规划路径”与“实际运动”的桥梁。运动模型是对机器人运动特性的数学描述，能够精准预测机器人在不同控制指令（如速度、角速度）下的运动轨迹，确保机器人能够沿着规划路径平稳、准确地行进，同时应对行进过程中的动态干扰（如地面摩擦力变化、惯性影响）。

常见的机器人运动模型包括差分驱动模型、 Ackermann 转向模型、全向运动模型等，不同模型适配不同类型的机器人。例如，仓储机器人多采用差分驱动模型，通过控制左右轮转速差实现转向；无人车多采用Ackermann转向模型，模拟真实车辆的转向特性。在含动态桥梁的导航场景中，运动模型的核心作用体现在两方面：一是路径平滑与轨迹跟踪，RRT生成的初始路径多为折线，运动模型可将其平滑为符合机器人运动约束的连续轨迹（如圆弧过渡轨迹），确保机器人在跨越桥梁等狭窄通道时，不会因轨迹突变导致碰撞；二是动态避障辅助，结合传感器实时数据，运动模型可预测机器人未来短时间内的运动轨迹，若检测到桥梁状态突变（如原本开启的桥梁突然关闭），可快速调整控制指令，实现紧急制动或转向避障。

运动模型与RRT路径规划器的协同适配

运动模型与RRT路径规划器的协同，是保障动态桥梁环境下自主导航精度与稳定性的关键。传统的“规划与执行分离”模式，容易导致规划路径与机器人实际运动能力不匹配——例如，RRT规划出的路径转角过大，超出机器人的最大转向角度，导致机器人无法精准跟踪路径。为此，需构建“规划-执行-反馈”的协同架构，让运动模型的约束条件融入RRT的路径规划过程。

具体的协同逻辑的是：在RRT算法进行节点扩展时，引入运动模型的约束条件（如最大速度、最大转向角、加速度限制等），对候选节点进行二次筛选。例如，当候选节点与当前节点的连线转角超过机器人最大转向角时，直接舍弃该候选节点，重新采样生成符合运动约束的节点。同时，机器人行进过程中，运动模型实时将实际运动轨迹与规划路径进行对比，计算轨迹偏差；若偏差超过阈值，或检测到桥梁状态变化，立即将偏差信息反馈给RRT路径规划器，触发动态重规划，生成新的符合运动约束的路径。

这种协同机制在动态桥梁场景中优势显著。例如，当机器人即将抵达某座桥梁时，传感器检测到桥梁突然关闭，运动模型立即计算紧急制动距离和当前可行转向角度，并将这些信息反馈给RRT算法；RRT算法基于机器人当前位置和运动约束，快速重规划出通过其他桥梁的路径，运动模型再根据新路径调整控制指令，确保机器人平稳转向，继续导航任务。

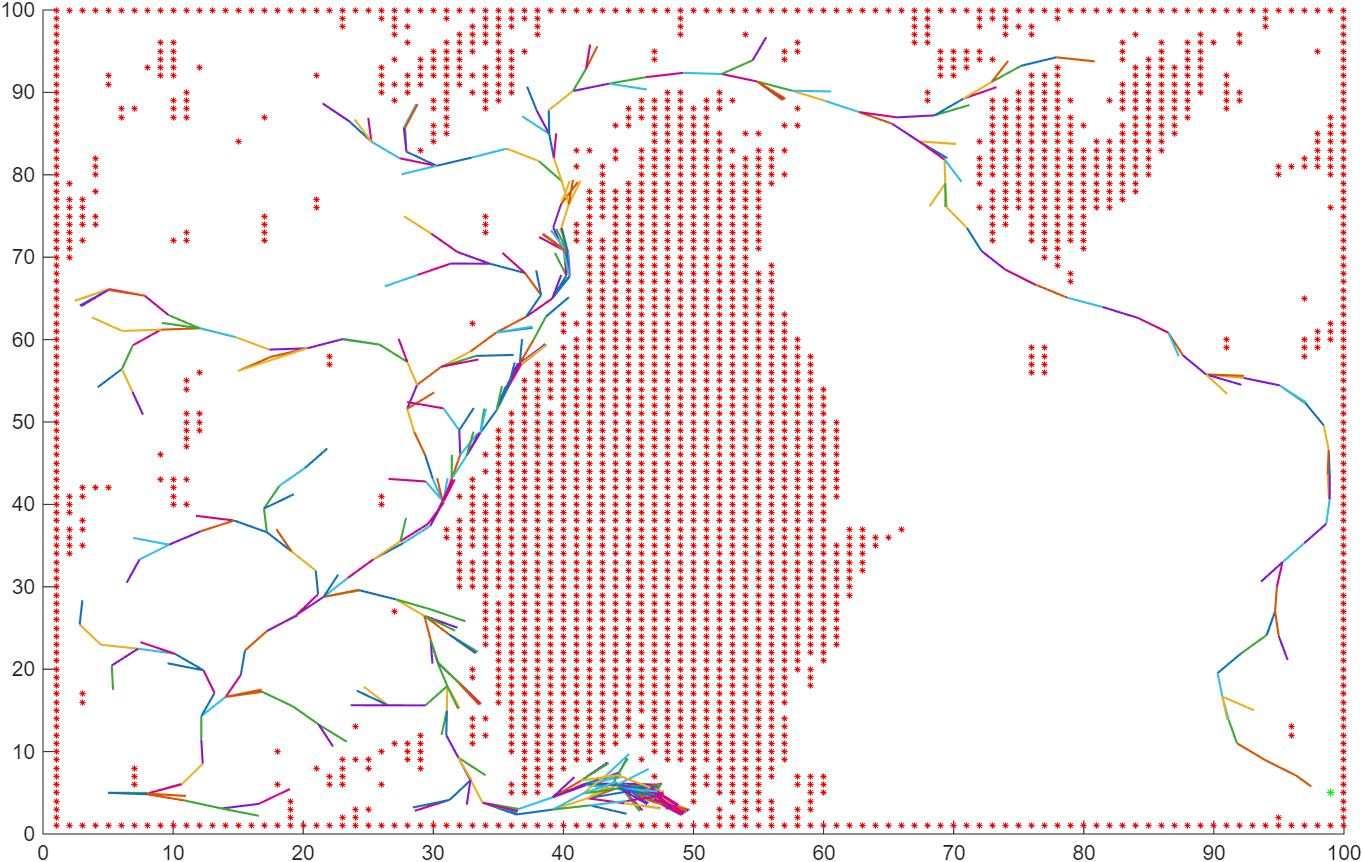

⛳️ 运行结果

📣 部分代码

map_seed = im2double(rgb2gray(imread(mapFileName)));

bridge_ind = find(map_seed ~= 0 & map_seed ~= 1); % locations in the map where a bridge exists

bridge_probs = map_seed(bridge_ind); % probability for those bridges

N = length(bridge_ind); % Number of bridges

% Holds the output for the generated bridges

generatedMap_cell = cell(numMaps,1);

for i = 1:numMaps

temp_map = map_seed;

rand_vals = rand(N,1); % generate a random value for each bridge

bridge_vals = rand_vals < bridge_probs; % are the bridges open?

temp_map(bridge_ind) = bridge_vals; % create the maps

generatedMap_cell{i} = temp_map; % store the maps in the cell array

%plot the maps for testing

figure(i);

imshow(imresize(temp_map,5,'nearest'));

end

[N, M] = size(map_seed);

[x,y] = meshgrid(1:N,1:M);

map_struct.map_name = mapFileName;

map_struct.bridge_locations = [x(bridge_ind)'; y(bridge_ind)'];

map_struct.bridge_probabilities = bridge_probs;

map_struct.seed_map = map_seed;

map_struct.map_samples = generatedMap_cell;

map_struct.start = start_state;

map_struct.goal = goal_state;

end

🔗 参考文献

[1] Steven M. Lavalle. Rapidly-exploring random trees: A new tool for path planning. Technical report, 1998.

[2] Jiadong Li, Shirong Liu, Botao Zhang, and Xiaodan Zhao. RRT-A∗ Motion planning algorithm for non-holonomic mobile robot. Proceedings of the SICE Annual Conference, pages 1833–1838, 2014.

[3] C. Urmson and R. Simmons. Approaches for heuristically biasing RRT growth. (October):1178–1183, 2004.
