一、网络报文的过滤

控制命令调通后就可以上真机了，这个时候就需要处理网络报文了。

外界发到NCSI网卡的共享网口上的报文，需要判断一下是给到linux内核的还是给到BMC的，这里就需要设置网卡芯片的过滤寄存器了。

具体怎么设置过滤，各家芯片的设计不同，但是原理相似。

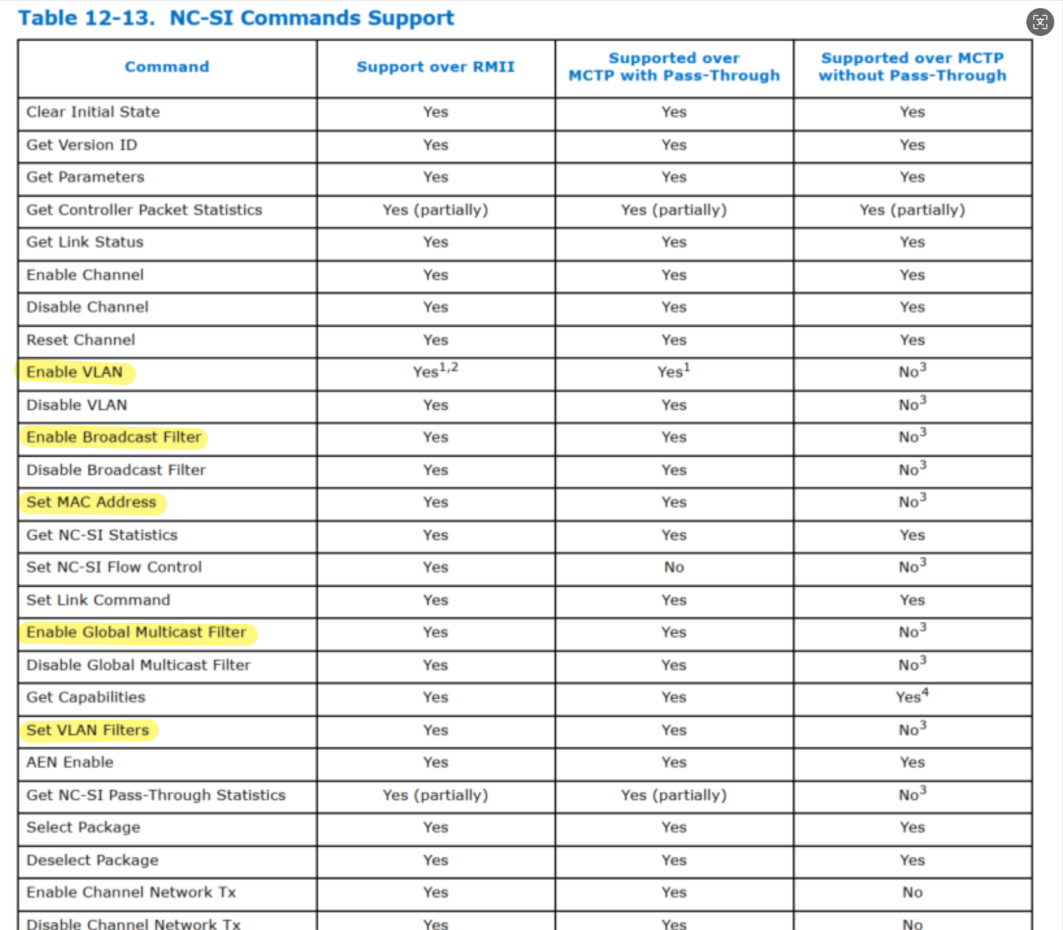

和过滤相关的NCSI命令有以下几条：

比如说，当收到Enable Broadcast Filter命令之后，固件除了需要回复这条命令之外，还需要打开广播包的过滤开关，让共享网口收到广播包之后，可以转发到BMC，这个是必须的，要不然，ARP报文都不通，外界也就无法Ping通BMC了。

Set Mac Address命令比较重要，是单播过滤的最重要的命令，当收到这个命令之后，固件就需要配置单播过滤的MAC地址，设置完之后，只有目的地址是BMC芯片的Mac地址的单播包才会转发给BMC。

Set VLAN Filter命令和Enable VLAN命令配合使用，Set VLAN Filter会确定一个VLAN的ID号，意图是：只有符合该ID号的报文会发送给BMC，所以固件也必须在芯片的VLAN过滤寄存器作对应的配置。

Enable Gloabal Multicast Filter是组播过滤开关，这个也挺重要，如果不打开的话，IPv6就无法进来了。和IPv4报文不同，存在NCSI命令去配置Mac地址过滤。IPv6的过滤并没有一条专有的NCSI命令去进行配置。所以，BMC的IPv6报文过滤需要网卡固件通过邻居发现协议去自学习，大概原理是，在BMC芯片往外发送的NA报文中可以得到BMC的IPv6地址，得到这个IPv6地址后配置芯片的IPv6过滤寄存器即可。

二、抓包调试

真机调试一般抓包是关键。

可以通过串口或者Jlink打印的方式，把网卡RMII通道上的数据流都打印出来，保存成文件。

这个文件就可以放到Wireshark去解析了。

各种疑难杂症其实都是首先通过抓包分析得到第一手资料的。

比如有一个案例，某客户的服务器上插了我们的NCSI网卡，远端通过该NCSI网卡的共享网口去ping该服务器的BMC的时候，发现有丢包。

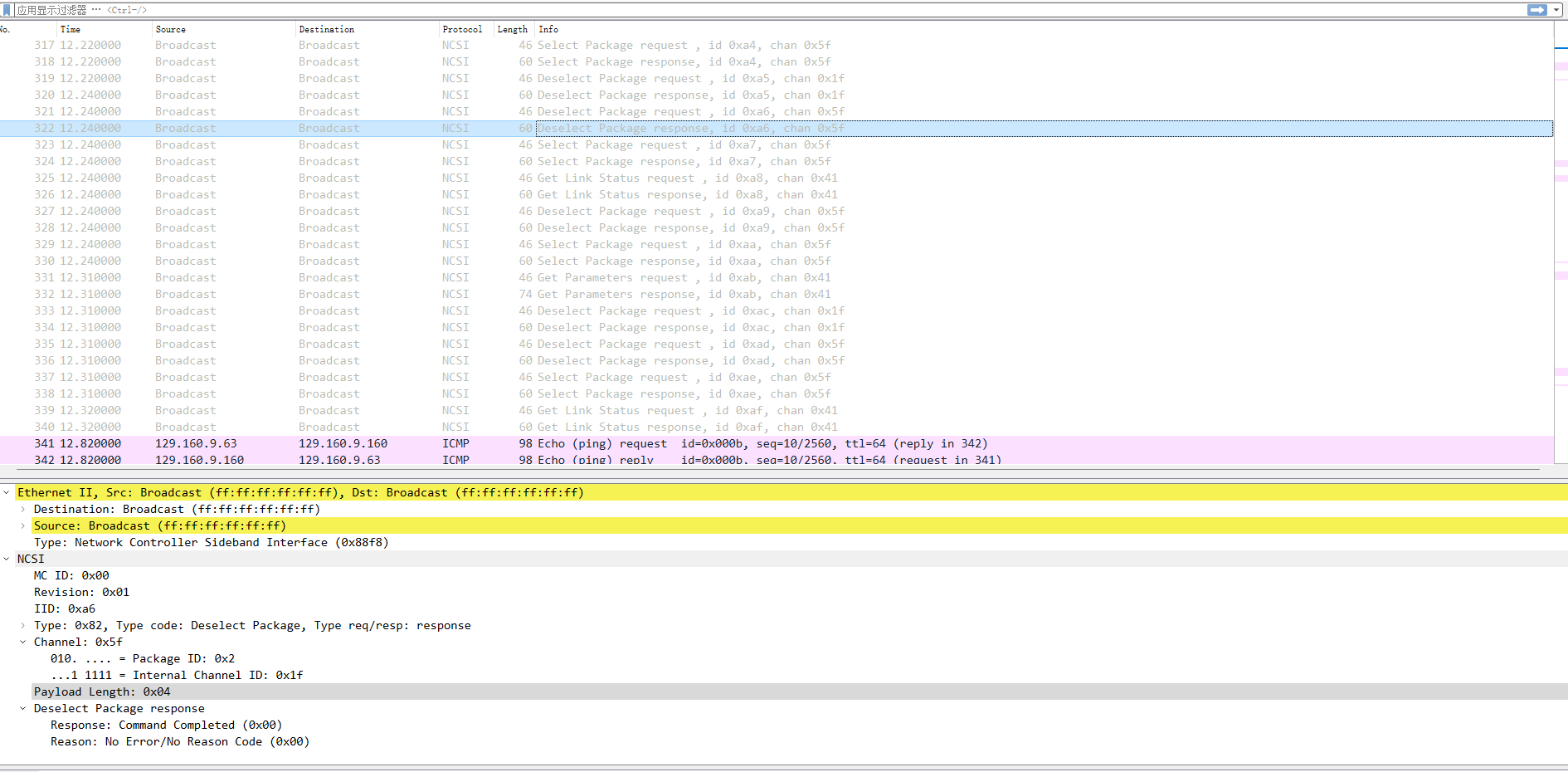

我让客户打开RMII的打印后，得到如下数据：

可以看到除了Ping报文之外，有很多Select Package和Deselect Package的命令报文

这个报文的意思得说明一下，首先看一下NCSI网卡的拓扑图

一般来说，一张网卡占用一个独立的Package号，如上图的左侧所示。

但是，当一条RMII总线上有多张网卡的时候（很多情况下是一张板载网卡和一张OCP卡），就如上图的右侧A所示。在大多数情况下，一般BMC只会选用其中的一张网卡的一个网口作为共享网口，这种情况下其他方向上的网卡的流量是关闭的。

但是少数场景下，BMC有同时和几个网卡进行通信的需求，这个时候，BMC为了可以区分网络流量来自于哪张网卡，避免总线竞争，就需要仲裁。仲裁分为硬件仲裁和命令仲裁，如果网卡和BMC都支持硬件仲裁，则不会产生总线竞争的问题，如果网卡不支持硬件仲裁，则只能采用命令仲裁的方式，其原理是，在通信的时候，BMC会发送deselect package命令来关闭一个方向的流量，select package命令打开另一个方向的流量，收到deselect package命令的网卡，必须马上释放RMII总线，不再往RMII总线的RXD上发送数据，否则还是会产生总线竞争问题。

在我们之前的固件设计中，没有考虑到这种情况，收到Passthrough报文的时候，只要符合BMC过滤条件，是直接转发给BMC的，这就会导致丢包。

修改后的行为是这样的：当收到deselect package命令之后，需要把passthrough报文缓存起来，等到下次收到select package命令之后再一起发送给bmc，这样问题就解决了。
