💥1 概述

5个超声波传感器移动机器人报警控制系统研究

摘要

本文设计了一种基于5个超声波传感器的移动机器人报警控制系统，通过环形阵列布置的超声波传感器实现360°环境监测，当物体进入预设警戒范围时触发报警机制。系统采用分时复用技术避免信号干扰，并通过优先级逻辑处理多传感器协同工作，确保在复杂环境下稳定运行。实验结果表明，该系统能有效实现障碍物检测与报警，适用于室内AGV防撞、智能扫地机器人悬崖检测等场景。

1. 引言

在移动机器人领域，环境感知是实现自主导航和避障的关键技术。超声波传感器因其价格低廉、硬件实现简单、测距准确等优点，被广泛应用于移动机器人的环境感知系统。本文设计了一种基于5个超声波传感器的移动机器人报警控制系统，通过合理的传感器布局和协同策略，实现了对机器人周围环境的全方位监测和实时报警。

2. 系统组成与工作原理

2.1 系统组成模块

• 传感器阵列：采用5个HC-SR04超声波传感器，呈72°间隔环形分布，实现360°环境监测。
• 主控单元：选用Arduino或STM32微控制器，负责处理传感器数据并执行报警逻辑。
• 报警输出：包括蜂鸣器模块和LED警示灯，用于声光报警。
• 电源管理：采用锂电池组配合稳压电路，为系统提供稳定电源。
• 移动底盘：直流电机驱动平台，实现机器人的移动功能。

2.2 工作原理

1. 距离测量：超声波传感器发射高频声波（通常40kHz），并接收反射回的声波。通过测量发射和接收之间的时间差，计算障碍物距离。距离计算公式为：

距离(cm)=58高电平时间(μs)​

1. 报警触发：主控单元持续比对测量值与预设阈值（通常20-400cm可调）。当任意传感器检测到障碍物距离低于阈值时，启动声光报警，并通过PWM调节电机转速实现减速。
2. 障碍方位判断：根据传感器编号判断障碍物方位，并通过串口发送实时警报数据。

3. 多传感器协同策略

3.1 分时复用技术

为避免多个超声波传感器同时发射声波导致的信号干扰，采用分时复用技术。每个传感器间隔50ms激活，设置200ms的全局检测周期，确保传感器数据互不干扰。

3.2 优先级逻辑处理

当多个传感器同时检测到障碍物时，采用优先级逻辑处理。根据传感器在机器人上的布局和实际应用需求，为每个传感器分配优先级。当多个传感器触发报警时，主控单元根据优先级顺序处理报警信号，确保关键方向的障碍物能被优先响应。

3.3 动态阈值调整

在移动状态下，机器人对前方障碍物的检测需求更为迫切。因此，系统采用动态阈值调整策略，根据机器人的运动状态自动缩小警戒范围。例如，在机器人前进时，前方传感器的警戒阈值适当减小，以提高对前方障碍物的敏感度。

4. 典型应用场景

4.1 室内AGV防撞系统

在自动化仓库和工厂中，AGV（自动导引车）需要频繁地在货架和生产线之间穿梭。基于5个超声波传感器的报警控制系统能有效检测AGV周围的障碍物，避免碰撞事故的发生。

4.2 自动导引车安全边界保护

在大型物流中心和机场等场所，自动导引车需要在固定的路线和区域内行驶。通过合理布置超声波传感器，系统能实时监测车辆与边界的距离，确保车辆在安全范围内行驶。

4.3 智能扫地机器人悬崖检测

智能扫地机器人在清洁过程中需要避免跌落楼梯等悬崖区域。通过在机器人底部安装超声波传感器，系统能实时检测机器人与地面的距离变化，当检测到悬崖时立即触发报警并停止前进。

4.4 仓库巡逻机器人入侵警报

在仓库巡逻过程中，机器人需要实时监测周围环境的变化，防止非法入侵。基于超声波传感器的报警控制系统能有效检测入侵物体，并触发声光报警通知安保人员。

4.5 工业自动化设备区域监控

在工业自动化生产线上，各种设备需要保持一定的安全距离以避免相互干扰。通过在设备周围布置超声波传感器，系统能实时监测设备之间的距离变化，确保生产线的安全运行。

5. 实验验证与结果分析

5.1 实验平台搭建

以Arduino微控制器为核心，搭建基于5个超声波传感器的移动机器人报警控制系统实验平台。传感器阵列采用72°间隔环形分布，主控单元通过串口与上位机通信，实时显示传感器数据和报警信息。

5.2 实验过程与结果

1. 静态测试：在静止状态下，分别将障碍物放置在机器人前方、侧方和后方不同距离处，测试传感器的检测精度和报警触发情况。实验结果表明，系统能准确检测障碍物距离，并在距离低于预设阈值时触发报警。
2. 动态测试：控制机器人以不同速度移动，测试系统在动态环境下的稳定性和可靠性。实验结果表明，系统能有效处理动态环境中的信号干扰和障碍物检测问题，确保报警功能的实时性和准确性。
3. 多传感器协同测试：同时将多个障碍物放置在机器人周围不同方向，测试多传感器协同策略的有效性。实验结果表明，系统能根据优先级逻辑正确处理多传感器同时触发报警的情况，确保关键方向的障碍物能被优先响应。

6. 结论与展望

本文设计了一种基于5个超声波传感器的移动机器人报警控制系统，通过合理的传感器布局和协同策略实现了对机器人周围环境的全方位监测和实时报警。实验结果表明，该系统能有效检测障碍物并触发报警，适用于多种室内和工业自动化场景。未来工作将进一步优化传感器布局和协同算法，提高系统的检测精度和实时性，并探索将超声波传感器与其他类型传感器（如红外传感器、激光雷达等）融合使用的可能性，以进一步提升移动机器人的环境感知能力。

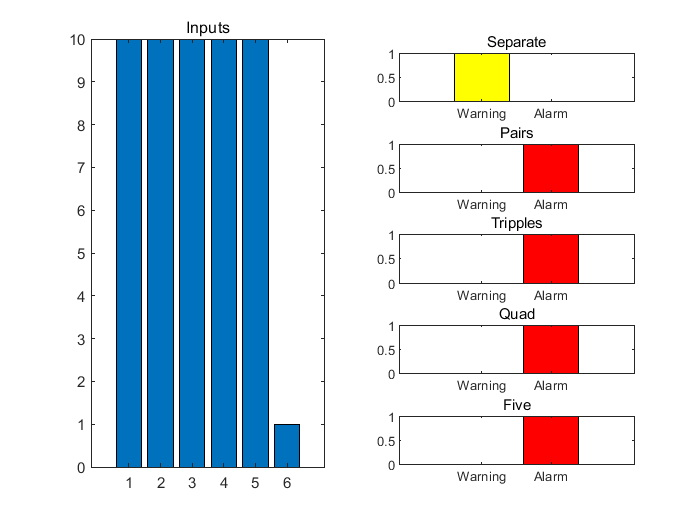

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1] Sichkar V. N. Effect of various dimension convolutional layer filters on traffic sign classification accuracy. Scientific and Technical Journal of Information Technologies, Mechanics and Optics, 2019, vol. 19, no. 3, pp
