在全球工业与机器人领域，人型机器人的研发正迎来高速发展。它们不仅需要强大的 AI 算力，还要求底层控制系统具备高实时性与高可靠性。 在这一趋势中，Nvidia Jetson AGX Orin 作为边缘 AI 计算平台，正在成为开发者的热门选择。而如何在这些平台上高效配置、诊断 EtherCAT 网络，成为工程师们的新挑战。

今天，我们以 acontis 的 EC-Engineer Web 为例，看看它如何让 EtherCAT 网络的远程诊断变得像打开网页一样简单。

什么是 EC-Engineer Web？

EC-Engineer Web 是一款基于浏览器的 EtherCAT 网络配置与诊断工具，功能覆盖：

- 网络配置：创建并导出 ENI（EtherCAT Network Information）文件，供 EC-Master 初始化和控制网络

- 实时诊断：监控网络状态、查看主站与从站信息、强制变量、查看错误计数器

- 智能分析：内置 Mismatch Analyzer，可自动检测配置与实际网络的差异

- 跨平台支持：可连接运行 Windows 或 Linux 的主站设备

与传统桌面版 EC-Engineer 不同，Web 版本无需安装客户端，直接用 Chrome、Edge、Firefox 等浏览器即可访问。这意味着无论你身处实验室还是生产现场，都能快速进入诊断界面。

为什么EC-Engineer Web适合人型机器人开发？

人型机器人往往是移动平台，调试环境不固定，甚至可能在无线网络下运行。传统的本地调试方式需要工程师携带笔记本、连接线、安装软件，过程繁琐且受限。

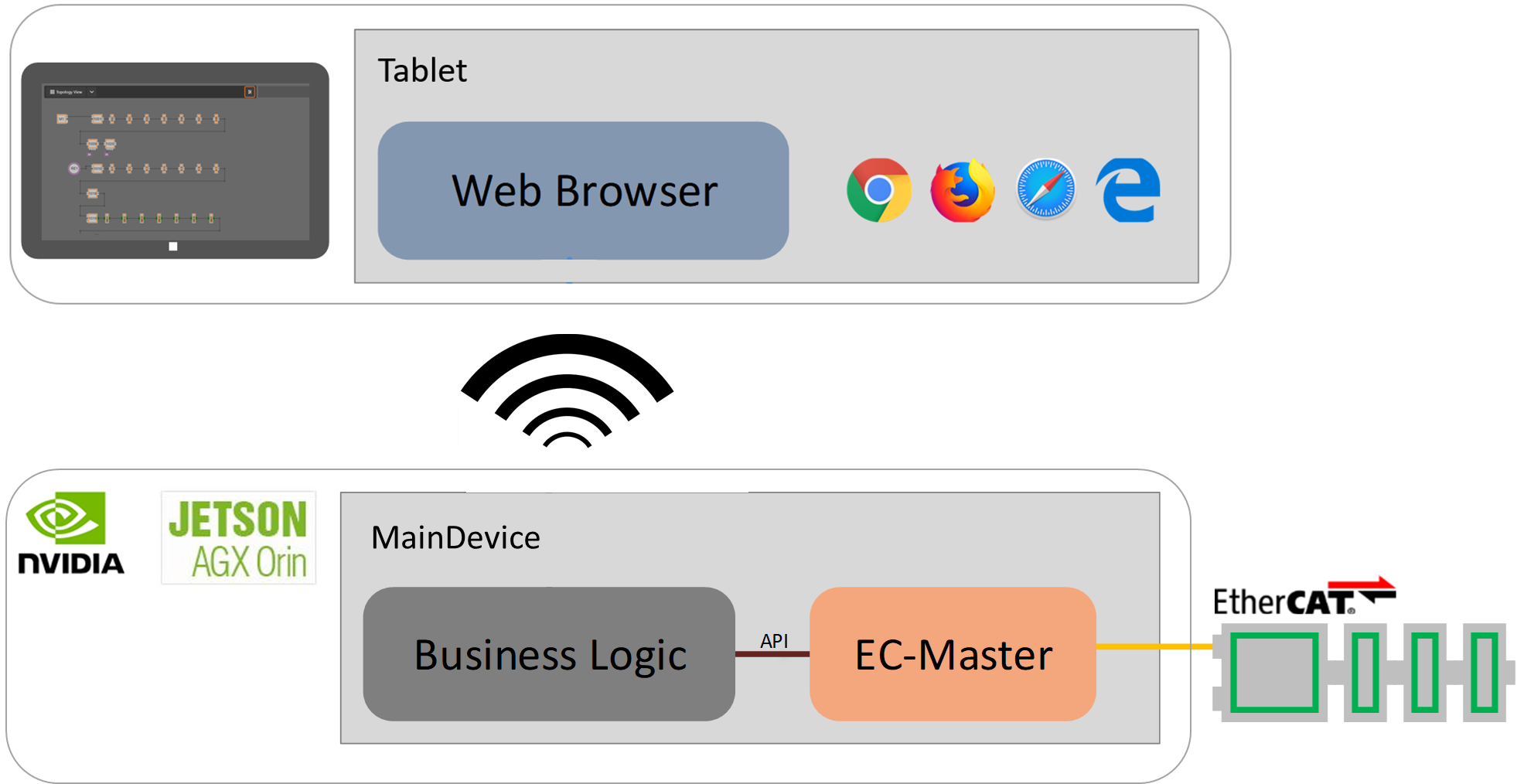

EC-Engineer Web 通过浏览器远程访问主站设备（如运行 Linux 的 Jetson AGX Orin），可以：

- 在无线网络下完成 EtherCAT 网络的配置与监控

- 实时查看主站与从站状态，快速定位问题

- 在不影响机器人运行的情况下进行参数调整

这种方式不仅提升了调试效率，也让远程协作成为可能——研发团队可以跨地域同时查看同一台机器的运行状态。

部署EC-Engineer Web有多简单？

在主站设备（MainDevice）上安装 EC-Engineer Web 支持 Windows / Linux / MacOS。 以 Jetson AGX Orin（Linux）为例，只需：

./EcEngineerWeb

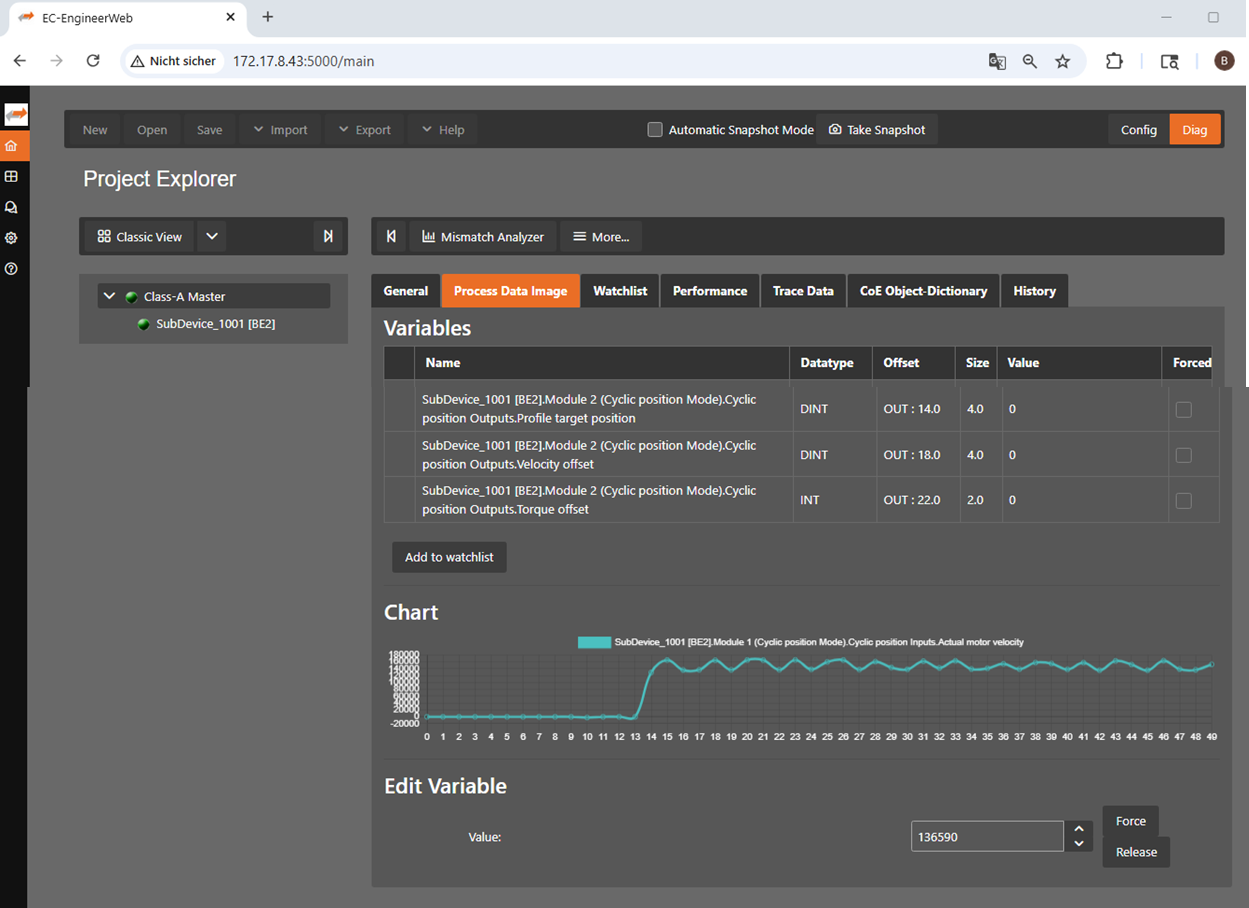

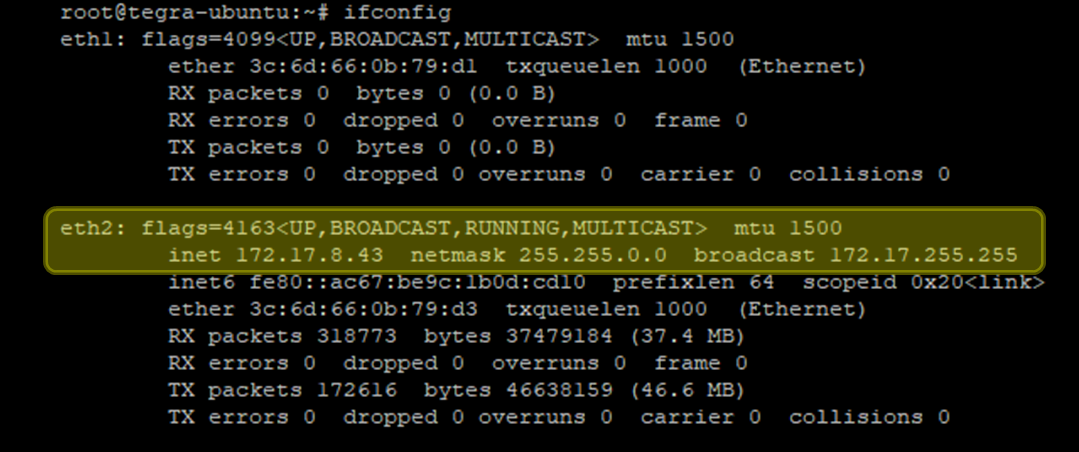

应用启动后，即可通过浏览器访问 localhost:5000 进入诊断界面。 配合 ifconfig 命令确认 EtherCAT 网络接口的 IP 地址，就能在远程浏览器中查看：

- 主站状态

- 从站数量与运行状态

- 内存使用情况

- CoE对象字典（硬件版本、参数配置等）

在实时 Linux 上跑起来的运动控制

除了诊断，Acontis 还提供 EC-Motion Advanced 模块，为基于 CiA402 轮廓的驱动器提供运动控制功能，支持：

- CSP（周期同步位置）

- CSV（周期同步速度）

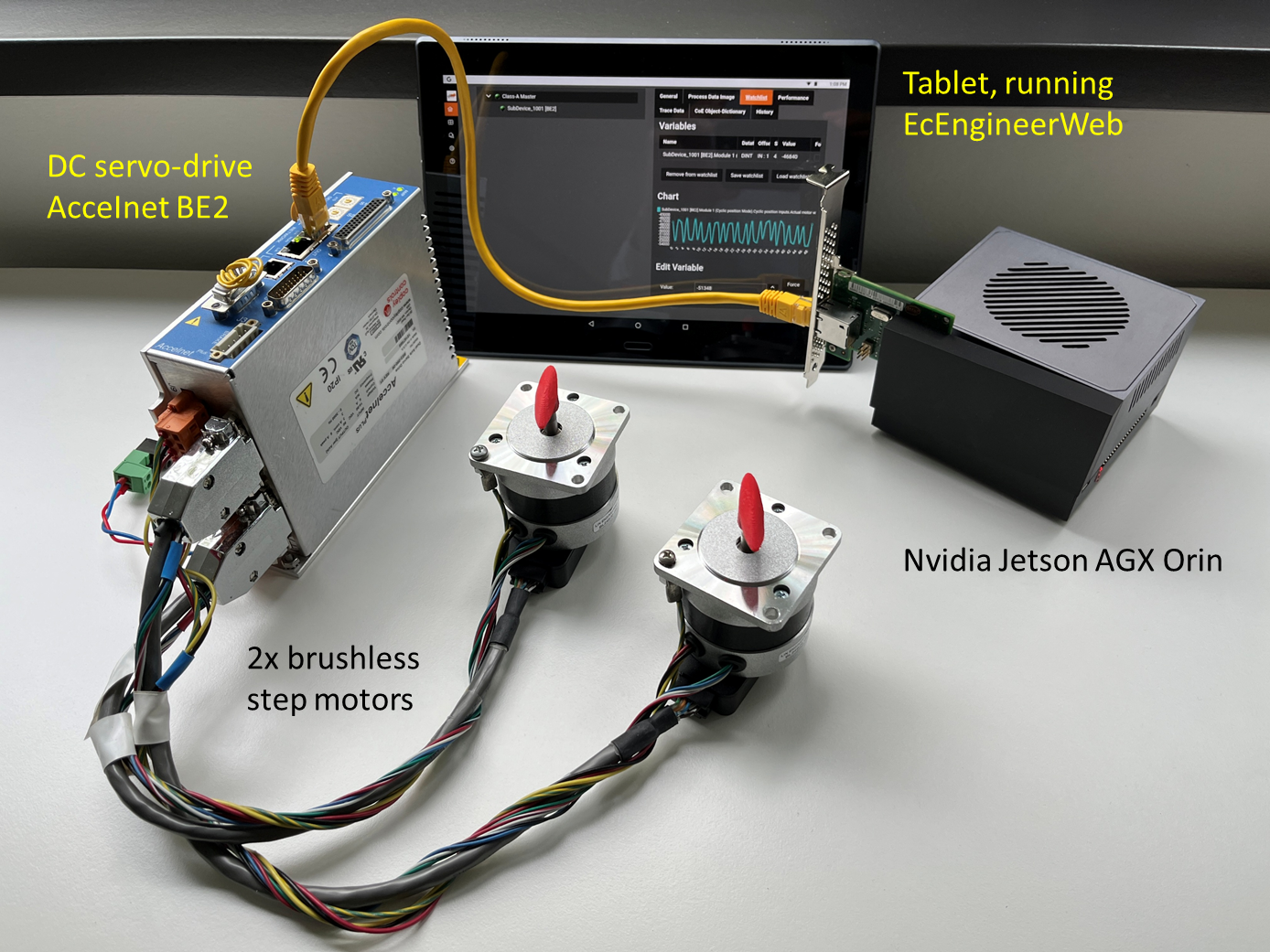

在 Jetson AGX Orin 上运行时，只需配置好 RT PREEMPT 内核、加载实时以太网驱动和 atemsys 模块，就能启动示例程序 EcMasterDemoMotionAdvanced，实现毫秒级周期控制，并在 Web 界面实时查看电机速度等参数。

行业趋势：从有线到无线，从本地到远程

工业通信和机器人控制正在经历两大变化：

无线化：移动机器人、AGV、人型机器人等场景下，调试和维护越来越依赖无线网络。

远程化：工程师不必在现场，也能完成配置、监控和故障诊断。

EC-Engineer Web 正是这种趋势的代表——它让 EtherCAT 网络的管理像访问网页一样简单，降低了调试门槛，也为未来的分布式协作打下基础。

总结

人型机器人、协作机器人、AGV 等新一代智能设备，对底层通信与控制的要求越来越高。Acontis 的 EC-Engineer Web + Jetson AGX Orin 组合，为 EtherCAT 网络的远程诊断和运动控制提供了高效、灵活的解决方案。

随着 EtherCAT 与边缘计算的结合加速落地，这类工具将成为智能制造的重要基础设施。 如果你正在探索类似的技术路径，欢迎联系盟通科技，也许我们可以聊聊更多细节。
