EEPROM简介

        EEPROM (Electrically Erasable Programmable read only memory)，带电可擦可编程只读存储器--一种掉电后数据不丢失的存储芯片。 EEPROM 可以在电脑上或专用设备上擦除已有信息，重新编程。

       EEPROM常用来存储一些配置信息，以便系统重新上电的时候加载之。EEPOM 芯片最常用的通讯方式就是 I 2 C 协议。

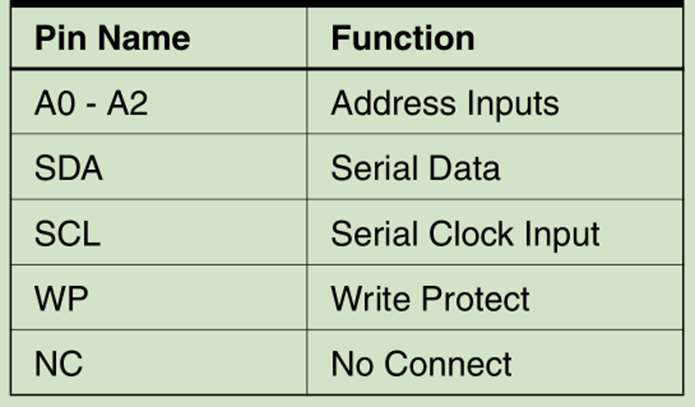

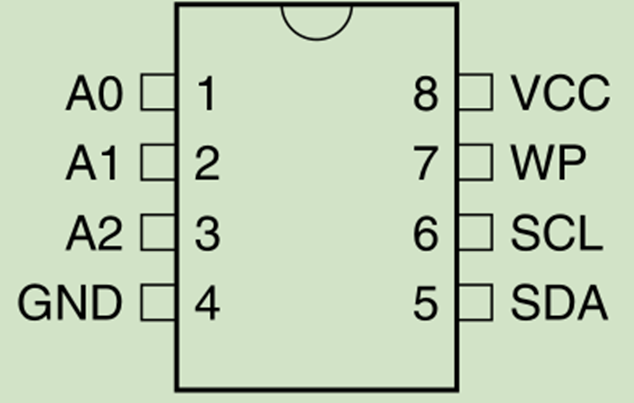

24CXX简介

    XX表示：01、02、04、16、32、64、…..

    单位： Kbit



24C65设备地址

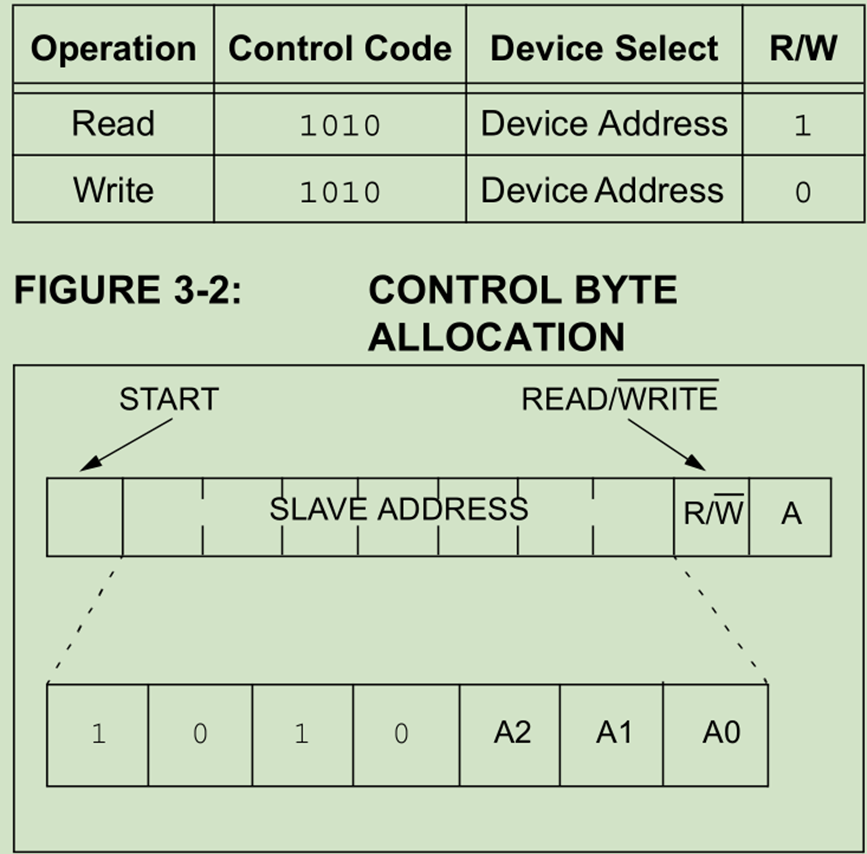

24CXX的设备地址：



  24CXX的设备地址为7位：

      高4位恒定为 1010

      低3位取决于A0-A2的电平状态

注：一般主机在读写24CXX都是把设备地址连同读写位组合成一个字节一起发送。

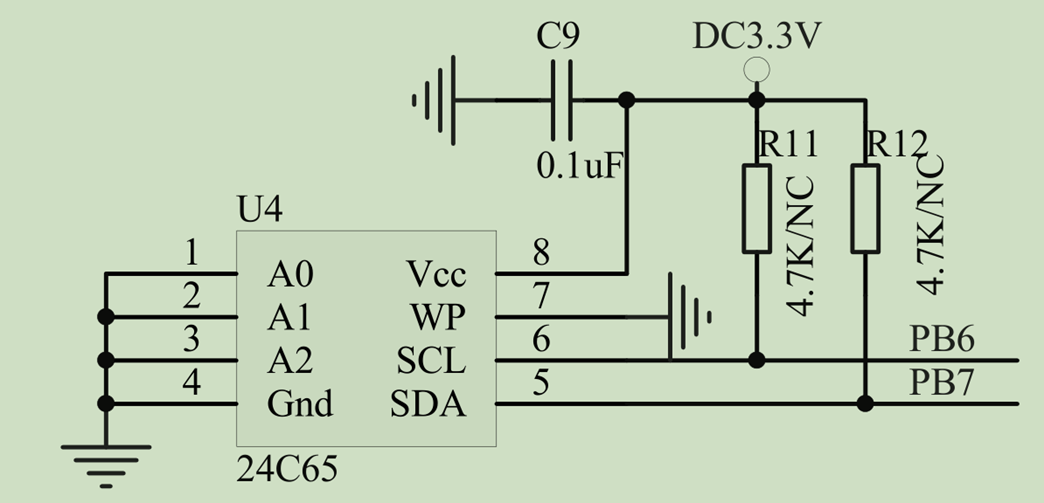

24C65硬件原理图

     读地址：    1010 0001        即 0xA1

     写地址：    1010 0000        即 0xA0

24C65读写时序

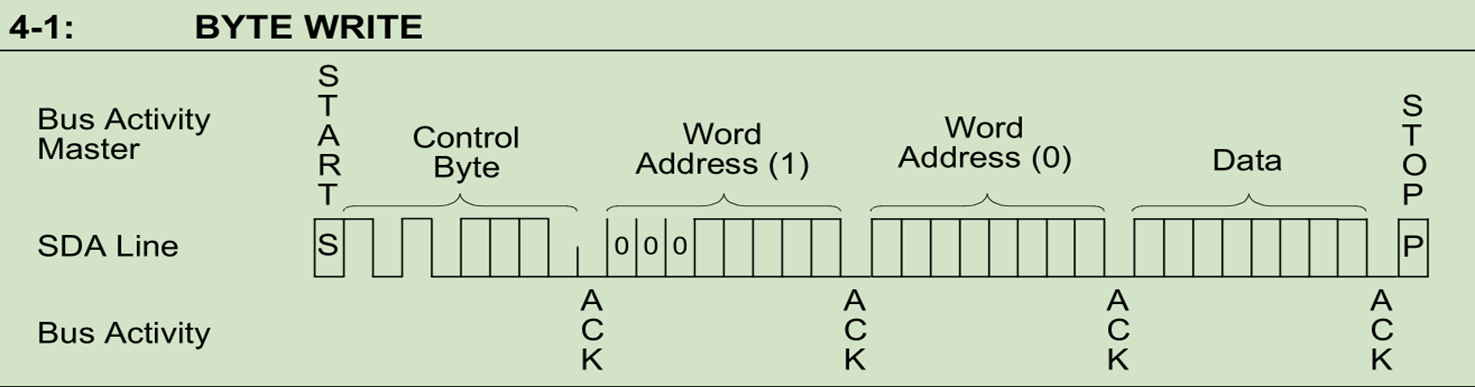

  写时序

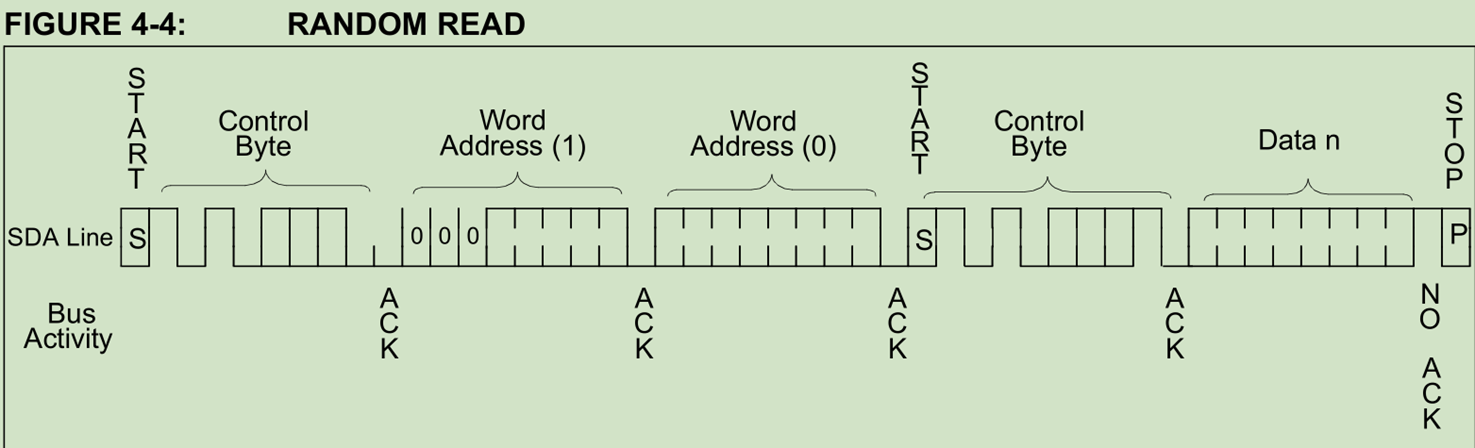

读时序
