第一部分：芯片产热的原理

芯片产热的根本原因是能量的转换：输入的电能并没有全部转换成有用的计算或信号能量，其中一部分不可避免地转换成了热能。这个过程主要发生在晶体管的级别上。

1. 动态开关功耗 - 主要热源

这是芯片（尤其是CPU、GPU等数字芯片）最主要的热源。

（1）原理：芯片由数十亿个晶体管组成。每个晶体管在“开”（导通）和“关”（截止）状态之间切换，代表“0”和“1”。

（2）产热过程：

• 对电容充电/放电：晶体管的栅极和互联线都存在微小的寄生电容。当状态切换时，需要从电源拉取电流来对这些电容充电；当状态改变时，电容上的电荷又通过晶体管放电到地。
• 能量损耗：这个充放电过程本身并不消耗能量（理想电容）。但提供电流的电源有电压差，电流流过晶体管（存在电阻）和互联线时，就会产生热量。其公式可以简化为

 P = α* C * V² * f

P：功耗（热耗）

α：活动因子（有多少比例的门电路在切换）

C：负载电容

V：电源电压

f：时钟频率

简单理解：晶体管开关越快（频率f越高），电压越高（V越大），产生的热量就越多。这就是超频和提升主频会导致温度急剧上升的原因。

2. 静态功耗 - 漏电功耗

即使晶体管不切换，只要芯片通电，也会产生热量。

（1）原理：在纳米级工艺下，晶体管无法完全“关断”，会有极其微弱的电流从源极泄漏到衬底。这部分电流也会产生热量。

（2）特点：随着工艺尺寸越来越小（如7nm, 5nm, 3nm），静态功耗占总功耗的比例越来越大，成为一个严峻的挑战。

3. 短路电流功耗

在晶体管切换的极短时间内，源极和漏极之间会形成一个短暂的导通路径，产生一个小的脉冲电流，也会贡献一部分热量。

第二部分：芯片传热的原理

热量一旦在硅晶圆内部产生，就必须被及时带走，否则会导致温度飙升。热量传递遵循传热学三大基本方式：传导、对流、辐射。对于芯片散热，传导和对流是绝对主导。

1. 热传导 - 热量“传递出去”的第一步

这是热量从芯片内部传递到外表面的核心方式。

（1）原理：微观上，温度高的地方分子振动更剧烈，通过碰撞将能量传递给相邻振动较弱的分子，从而实现热量的传递。

（2）傅里叶定律：描述了热传导的速率，与材料的导热系数、横截面积和温度梯度成正比，与传热路径长度成反比。

公式： Q = k * A * (ΔT / L)

Q：热流速率（W）

k：导热系数（W/m·K），是材料固有的属性，k值越大，导热性能越好。

• 铜 (~400 W/(m·K))： 优良导体，常用于散热器。
• 硅 (~150 W/(m·K))： 芯片本身，导热不错。
• 空气 (~0.026 W/(m·K))： 极差的热导体，需用导热膏填充空隙。
• 导热硅脂 (~1-5 W/(m·K))： 用于填补缝隙，排除空气。

A：横截面积（m²）

ΔT：温差（K）

L：传热路径长度（m）

（3）在芯片中的应用：

• 从晶圆到外壳：热量从产生热点的晶体管开始，通过硅衬底（k ~150 W/m·K，导热良好）向下传导。
• 经过界面材料：热量传导到芯片封装外壳后，需要通过导热界面材料（TIM，如硅脂、导热垫片）传导到散热器底座。TIM的作用是填充芯片外壳和散热器之间微小的空气缝隙（空气的k极低，~0.026 W/m·K，是热的不良导体）。
• 进入散热器：热量传导到散热器（通常由铜或铝制成，k很高）的底座，然后通过散热器的鳍片向上和四周传导。

（4）热阻概念：表示物体阻碍热量传递的能力。热阻定义公式：R_θ = ΔT / Q

其中：

• R_θ：热阻。单位是 °C/W 或 K/W。物理意义：表示物体阻碍热量传递的能力。热阻越大，散热越困难，相同功耗下温升越高。
• ΔT： 导热路径两端的温差。单位是 °C 或 K。对于芯片，通常指结温（Tj）与环境温度（Ta）或某个参考点（如外壳）的温差。
• Q： 通过热阻的热流速率（功耗）。单位是 W。

这个公式是所有热计算中最核心、最重要的公式。它可以变形为：

ΔT = Q * R_θ

这就是芯片温升的计算公式！ 例如，一个芯片功耗是 5W，从芯片到环境的总热阻是 10°C/W，那么温升就是 5W * 10°C/W = 50°C。如果环境温度是 25°C，那么结温就是 25°C + 50°C = 75°C。

将傅里叶定律代入热阻公式，得到材料本身的热阻公式：R_θ = L / (k * A)

其中：

• L： 材料厚度 (m)
• k： 材料导热系数 (W/(m·K))
• A： 截面积 (m²)

这个公式是计算一块均匀材料的热阻。

2. 热对流 - 热量“散发到环境中”的关键步骤

这是将散热器上的热量最终散发到周围空气（或液体）中的方式。

（1）原理：流动的流体（空气或液体）与固体表面接触时，由于温差而发生的热量交换。

（2）牛顿冷却定律：描述了表面对流换热的速率。

• Q = h * A * (T_surface - T_fluid)
• h：对流换热系数（W/m²·K），代表了流体带走热量的能力。流速越高，h越大。
• A：与流体接触的表面积（m²）
• T_surface：固体表面温度
• T_fluid：流体温度

（3）在芯片散热中的应用：

• 自然对流：散热器表面的热量加热附近的空气，热空气密度变小上升，冷空气补充过来，形成自然循环。换热能力较弱。
• 强制对流：使用风扇强制空气流过散热器鳍片，极大地提高了流速，从而显著增大换热系数h，是大多数主动散热的原理。水冷则是通过水泵驱动液体（通常是水）流动，液体的比热容远大于空气，因此能带走更多的热量。

3. 热辐射 - 通常可忽略

所有物体都会以电磁波的形式辐射能量。

（1）原理：温度越高，辐射能力越强。

（2）在芯片散热中的应用：在芯片的工作温度下（通常<100℃），辐射换热量与传导和对流相比非常小（通常<5%），在一般散热分析中可以忽略不计。除非在真空环境（如太空）中，没有空气进行对流，辐射才会成为主要的散热方式。

总结：完整的热量传递路径

（1）一个典型的芯片热量传递“旅程”如下：

• 产热：电能在大规模集成电路的晶体管开关过程中转化为热能（动态功耗）。
• 内部传导：热量通过传导在硅芯片内部传递，从晶圆到达芯片封装外壳。
• 界面传导：热量通过传导经过导热界面材料，从芯片外壳传递到散热器底座。
• 散热器传导：热量通过传导在散热器内部从底座扩散到大量的鳍片上。
• 外部对流：流动的空气（强制对流）与散热器鳍片表面接触，将热量带走，散发到周围环境中。

（2）核心设计思想：整个路径可以看作一个“热流”电路，存在一系列“热阻”。散热设计的目的是优化这条路径，最大限度地降低总热阻，从而在给定的环境温度下，将芯片结温控制在安全范围内。

（3）整个过程的总热阻由多个部分串联而成。总热阻公式：R_θja = R_θjc + R_θcb + R_θba = (Tj - Ta) / P

其中：

• R_θja: 结到环境的热阻。这是最顶层的系统级热阻。
• R_θjc: 结到壳的热阻。热量从芯片晶圆传导到封装外壳表面的热阻，主要由芯片封装本身决定。
• R_θcb: 壳到板的热阻。热量从封装外壳传导到PCB板的热阻，与焊接和PCB材料有关。
• R_θba: 板到环境的热阻。热量从PCB板散失到环境空气中的热阻，与板子设计、空气流动有关。
• Tj: 结温，芯片的最高工作温度。
• Ta: 环境温度。
• P: 芯片功耗。

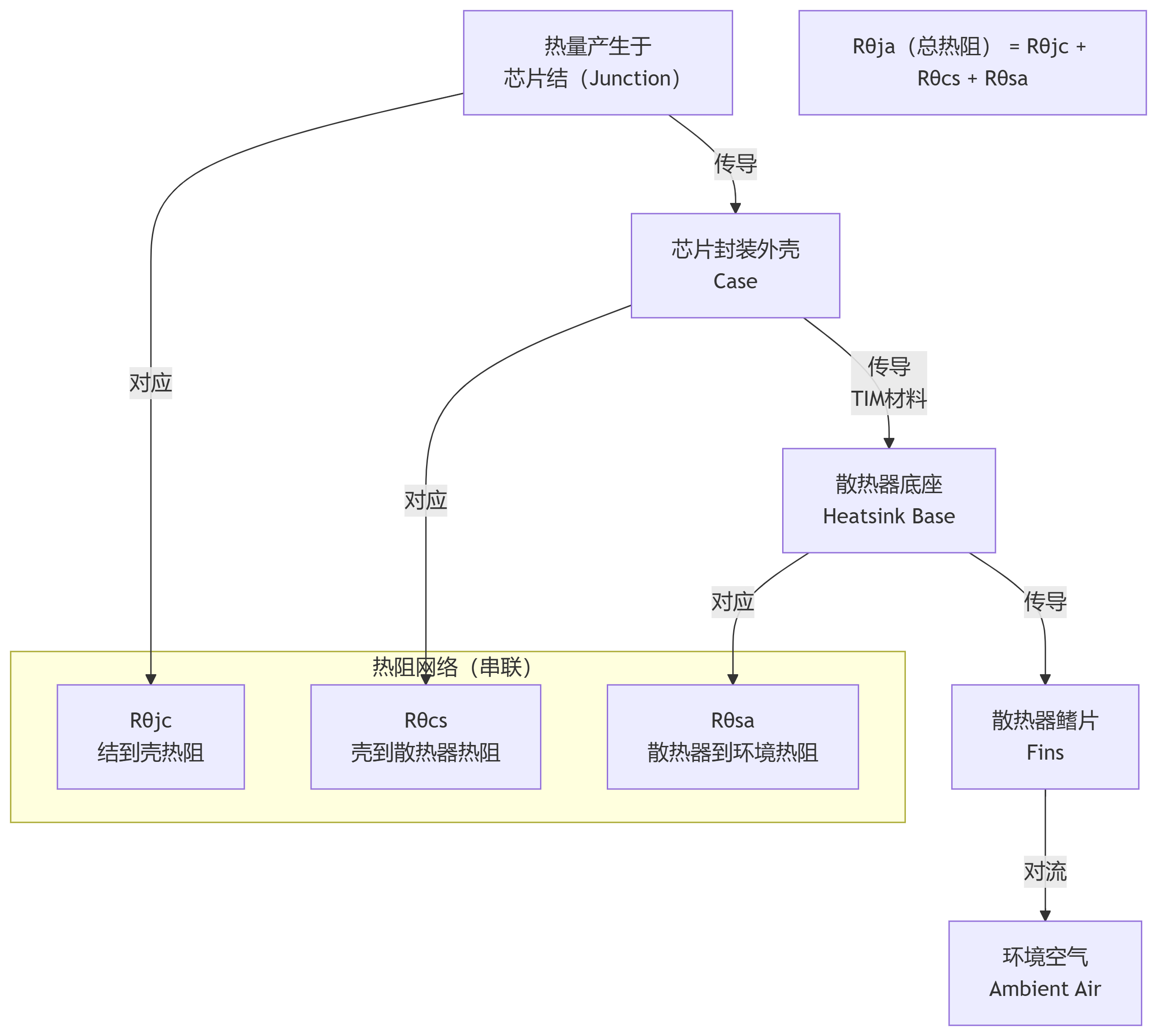

下图清晰地展示了一条典型的热量从芯片内部（结）散发到外部环境（空气）的路径，以及各环节对应的热阻。它形象地说明了总热阻是各级热阻串联叠加的结果：

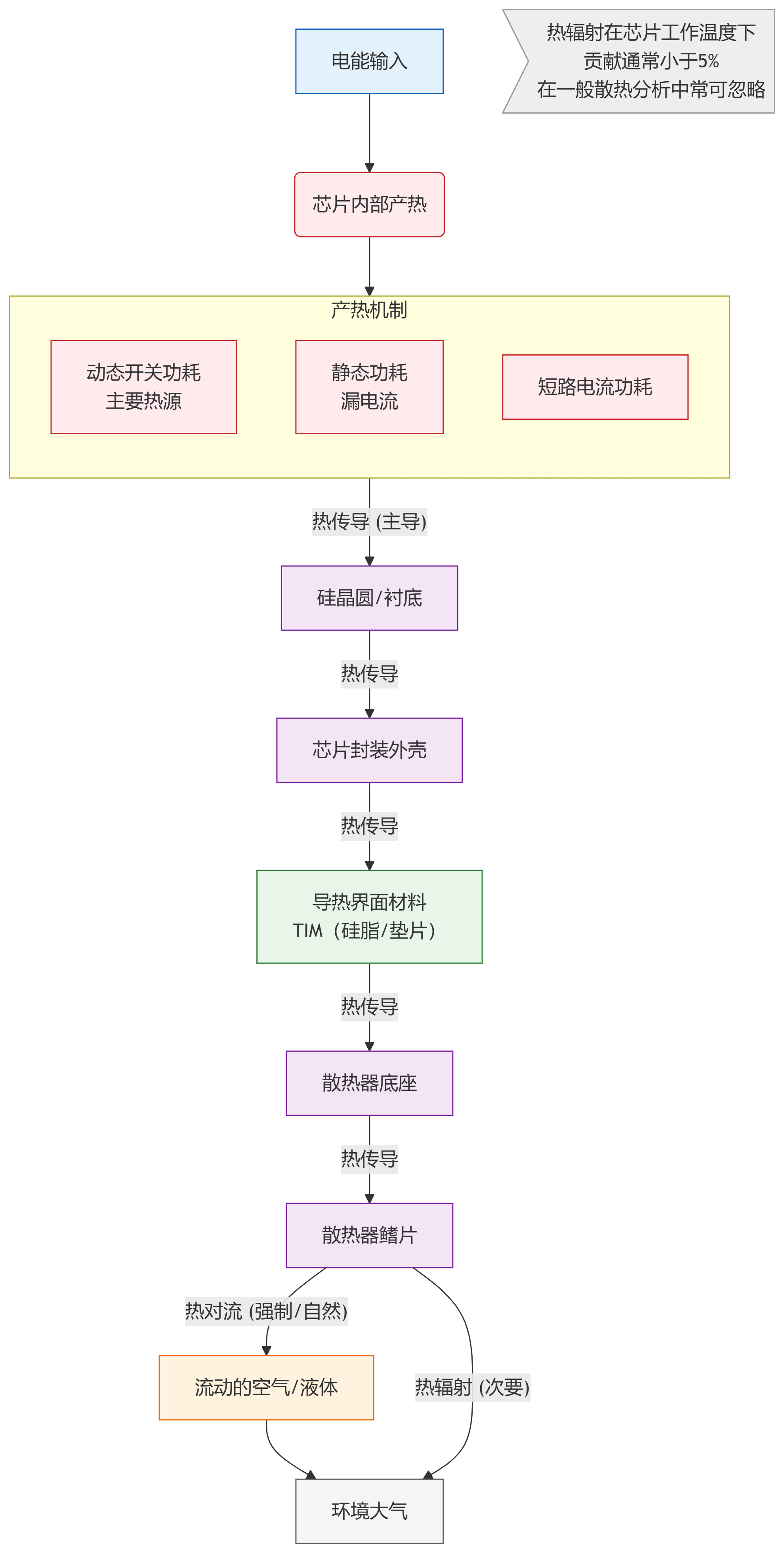

（4）芯片产热与传热原理流程图：



图表解读与关键要点：

该流程图展示了热量在芯片中从产生到散发的完整路径，主要包括以下几个关键阶段：

（1）产热机制（红色部分）：

• 动态开关功耗：晶体管在高速开关状态切换时产生，是最主要的热源。
• 静态功耗：晶体管漏电流产生，在先进工艺中占比越来越大。
• 短路电流功耗：状态切换瞬间的短路路径产生。

（2）传热路径 - 热传导（紫色部分）：这是热量传递的核心方式，通过分子振动从高温区向低温区传递，依次经过：

• 硅晶圆/衬底
• 芯片封装外壳
• 导热界面材料（TIM，如硅脂/垫片，填补微观空隙，降低接触热阻）
• 散热器底座
• 散热器鳍片

（3）最终散热 - 热对流（橙色部分）：热量传递到散热器鳍片后，主要通过强制对流（风扇驱动）或自然对流被流动的空气或液体带走，最终散发到环境大气中。

（4）热辐射（灰色部分）：所有物体都会辐射热量，但在芯片正常工作温度下（通常 < 100°C），其换热量与传导和对流相比微不足道（通常 < 5%），因此在一般散热分析中常被忽略。

核心设计思想：整个散热设计可以看作是在优化一条“热流”电路，目标是最大限度地降低从芯片结（Junction）到环境（Ambient）的总热阻 R_θja，就是通过选择优质材料、增大面积、减少厚度、增强对流等方法，以确保芯片温度工作在安全范围内。任何环节的热阻过高都会导致芯片过热。
