BGA芯片的设计除了满足上期内容所讲述的基本要求之外，要想把里面的信号都拉出来需要讲究一定的方法和技巧，主要在于选择合适的过孔，合适的线宽线距，合适的扇出方式，特别是pitch很小的BGA如果扇出得当能在一定程度上减少PCB板的生产成本，下面我们来看一下一些常见的BGA该如何选择过孔、设置间距....

1 1.0pitch BGA

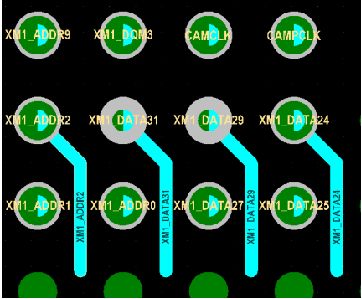

(1)孔间过一根线

如果两个孔间只需要过一根线，可以用外径为22mil，内径为12mil的过孔。过孔到过孔的空气间隙为17.37mil，当内层走线为5mil时，除去走线的宽度剩下的距离为12.37mil，所以设置区域规则的时候，线到过孔的距离余量还是很足的，可以直接按常规来设，比如5mil，甚至6mil都可以。

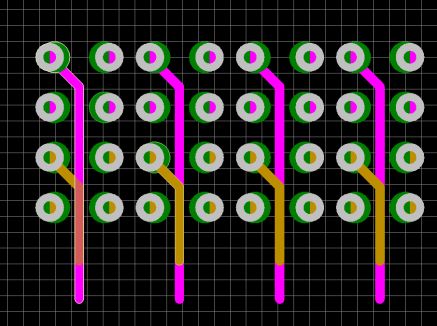

(2)孔间过两根线

1.0的BGA如果有需要，两过孔间可以过两根线。这个时候需要用尺寸较小的过孔，可以使用外径为18mil，内径为10mil的过孔。过孔与过孔的空气间隙为21.37，如果过两根线，线宽只能为4mil，线到线的距离为4mil，线到过孔的距离为4mil。

2 0.8mm pitch BGA

0.8pitch BGA需要用尺寸较小的过孔，可以使用外径为18mil，内径为10mil的过孔。并且两个过孔间只能过一根线。当使用VIA18R10的过孔时，两个孔直接的空气间距为13.5mil，当内层走线为5mil的时候，除去走线的宽度，两过孔间剩余的距离为8.5mil，所以设置区域规则时候，线到过孔的距离可以设为4.25mil

3 0.65mm pitch BGA

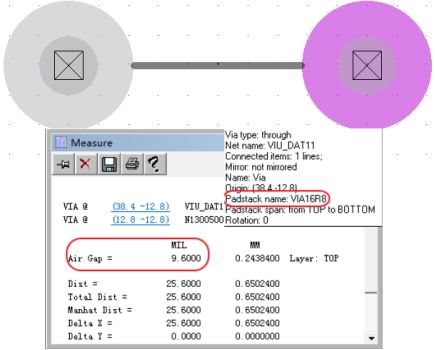

当使用外径为16mil，内径为8mil的过孔时，两过孔的空气间隙为9.6mil，如果使用常规工艺的最小线宽4mil，除去走线的宽度，两过孔间剩余的距离为5.6mil，线到过孔的距离才2.8mil，不满足常规工艺。所以在这种布线环境下，两过孔间是不能过线的。

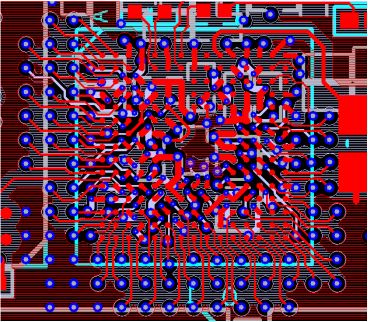

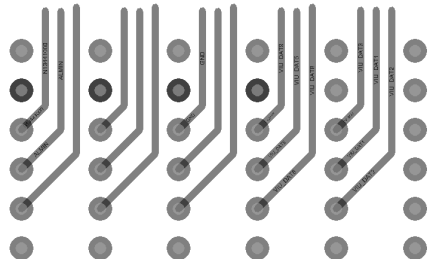

(1)所以使用VIA16R8的过孔适用于BGA不深，出线较少的时候可以通过调整fanout来出线(避免两过孔直接相邻)。这种情况可以设常规线宽5mil，线到线的距离5mil，线到过孔的距离5mil。规则可以根据扇出和出线方式做适当调整，但是要能满足常规工艺，下图扇出方式，两过孔间(VIA16R8)能过三根5mil的线

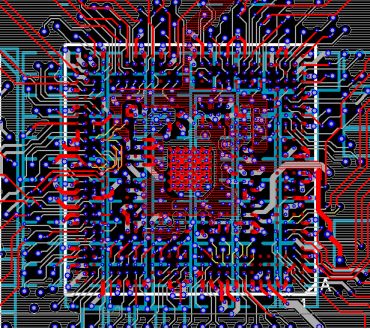

(2)如果需要将该类型的BGA按照常规BGA处理(两过孔间能过线)的时候，可以使用外径为14mil，内径为8mil的过孔。但是需要注意的是：因为常规过孔的环宽(外径-内径)一定要在6mil及以上，VIA14R8这种过孔的环宽刚好为6mil，在工艺极限上，加工难度大，生产成本高。在常规设计时，我们一般不轻易去走工艺极限，如果有需要就要承担一定的风险。

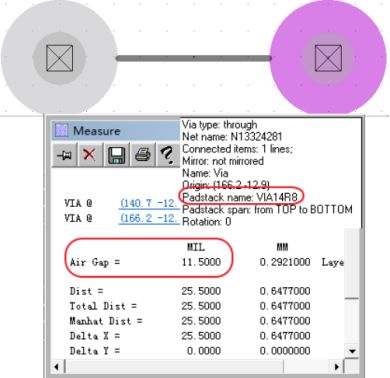

  当使用外径为14mil，内径为8mil的过孔时，两过孔的空气间隙为11.5mil，内层走线为3.5mil，除去走线的宽度，两过孔间剩余的距离为8mil，线到过孔的距离可以设为4mil

4 0.5mm pitch BGA

  0.5mm pitch及以下就要考虑盲埋孔的设计了。

  常规激光盲孔一般使用外径为10mil，内径为4mil的过孔，埋孔按照机械钻孔来处理，内层最小线宽/线距要保证3/3mil以上；外层最小线宽3mil，最小间距：过孔焊盘到线或者到过孔焊盘3.5mil以上，线到线4mil以上。

  如果没有特殊要求，尽量不要设计盘中孔工艺，0.5mm pitch及以上都可以不用设计盘中孔。

                                                 不建议

                                                  建议

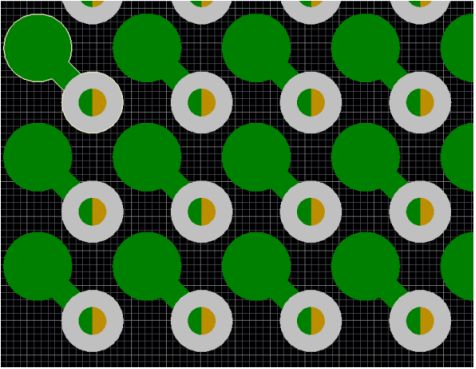

                               0.5mm pitch BGA 扇出

5 0.4mm pitch BGA

(1)盲孔设计在盘外，这种设计大都不能满足工艺要求，过孔到其它焊盘距离只有1.6-2mil间距

(2)采用VIA IN PAD 的设计工艺，与上一种方案相比，孔与盘距离是满足工艺要求的，但是盲孔之间不能穿线，如果过孔之间不设计走线，可以使用这种方案。

(3)过孔打在盘的边缘与盘相切，在出线较密集的情况下建议使用，与上述两种方案相比，这种方案的可行性较高

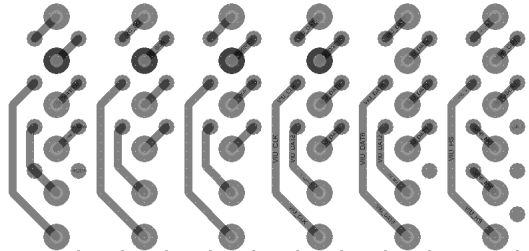

0.4mm pitch BGA扇出

以上就是我们接触最多最常见的几种BGA在过孔种类的选用，线宽线距的设置，扇出方式上的一些方法和技巧，希望对读者朋友有帮助。另外EDA无忧学院趁着618的热潮举行反场活动，全场的视频教程是前所未有的优惠，如果有自己想看的视频要赶紧下手，活动一过优惠就没了，希望大家多多支持哦！
