1.配置信息说明

本文以NR TDD (SCS=30)一组配置为例，重点讲述NR PRACH时域位置计算的详细过程

1) TDD配置信息如图1所示：

2) SIB1中的RACH_ConfigCommon信息如图2所示

2.PRACH时域位置计算详解

2.1 根据协议38211查表得到关键参数

PRACH occasion时域位置由高层参数RACH-ConfigGeneric->prach-ConfigurationIndex指示，根据小区不同的频域和模式，38.211的第6.3.3节中给出了prach-ConfigurationIndex所对应的表格。

小区频段为FR1，FDD模式(paired频谱)/SUL，查表38.211 6.3.3.2-2；

小区频段为FR1，TDD模式(paired频谱)，查表38.211 6.3.3.2-3；

小区频段为FR2，TDD模式(paired频谱)，查表38.211 6.3.3.2-4；

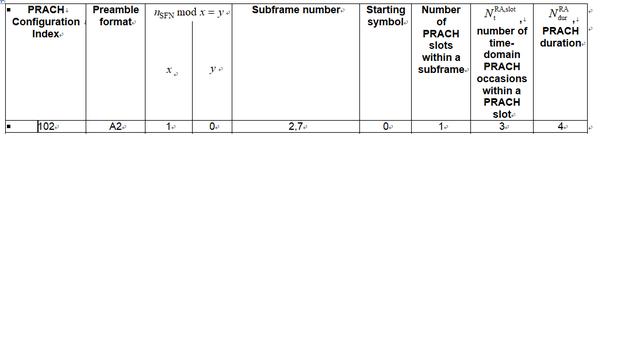

根据图2的配置信息prach-ConfigurationIndex=102查表6.3.3.2-3得到以下信息(如图3所示)：

重点参数说明：

1)nSFN为PRACH资源所在的无线帧，x为PRACH周期，以SFN0作为起点，y用来计算PRACH资源所在无线帧在PRACH周期内的位置；

2) Subframe number，PRACH资源所在的子帧号；

3) Starting symbol，PRACH资源在RACH slot中的起始符号；

4) NtRA,slot RACH slot中时域PRACH occasion数目；

5) N durRA一个频域PRACH occasion的时域符号长度，对于不同的前导格式，占用的符号长度不同；

6) Number of PRACH slots within a subframe，一个子帧中PRACH slot的数目。

从图3中可以得出 NtRA,slot 等于3，N durRA等于4，prach周期为1帧(10ms)，子帧偏移为0，起始子帧是2和7，Number of PRACH slots within a subframe即一个子帧中的PRACH slot的数目为1，这里引出一个疑问，按照目前的配置，子帧7中时隙14和15到底哪个时隙用例发送PRACH呢？带着这个疑问继续推导

2.2 计算出子帧内的位置

根据公式L=L0+NtRANdurRA+14NslotRA计算出PRACH在子帧内的具体位置。

其中 L0表示Starting symbol等于0，NslotRA等于1，N durRA等于4

NtRA表示在PRACH SLOT范围内的传输时机，取值为0~ NtRA,slot-1，这里说明一下NtRA,slot参数，当LRA=139时，这个参数根据协议38221 6.3.3.2系列的表取值，如果LRA=839,这个值固定为1，根据本文的配置信息，此参数依据于6.3.3.2-3表，即NtRA,slot 等于3，因此推到出NtRA等于0~2，即0/1/2

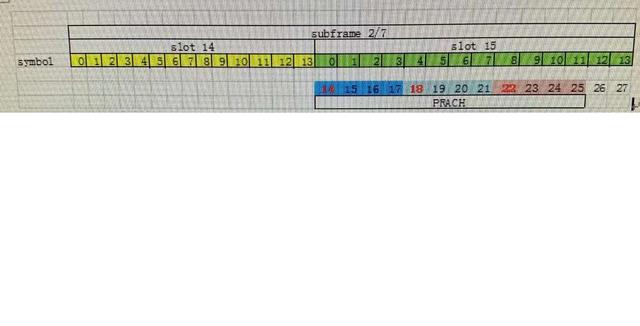

将参数带入公式得到L=0+(0/1/2)*4+14*1=14/18/22, 即在子帧2和7的符合14/18/22上发送PRACH(如图4所示)，因此在时隙5和时隙15上传输。
