NSW5620系列交换机VLAN命令行（CLI）配置教程

一、文档说明

本文适用于宇视NSW5620系列交换机，旨在为调试及运维人员提供简洁易懂的配置教程，帮助快速掌握 VLAN 划分、端口隔离、网络互通等核心部署操作。方案适用于企业内网、园区办公、监控组网、酒店网络等场景，使用前请确保交换机已上电，电脑通过串口或网线直连设备并正常登录系统视图。

二、VLAN基本概念

1. 什么是VLAN

VLAN（Virtual Local Area Network，虚拟局域网），是把同一物理局域网用软件逻辑划分为多个独立广播域的技术；同一 VLAN 内设备可直接二层互通，不同 VLAN 默认隔离，需三层设备（路由器 / 三层交换机）才能通信。

简单讲：物理是一张网，逻辑分成多张网。

2. VLAN作用

隔离广播域、抑制广播风暴、部门网络隔离，增强局域网的安全性，灵活构建虚拟工作组。

三、我司分销款VLAN配置

配置流程

登录设备→创建 VLAN → 配置 VLAN 地址→ 端口配置（Access/Trunk）→ 保存配置→验证

步骤一：登录设备

设备支持Console，Telnet,   SSH方式登录，下文以Console为例

登录方式	传输方式	是否需要网线 / 网络	安全性	适用场景
Console	串口本地直连	不需要局域网，只需 Console 线 + 电脑	最高（物理本地）	新机初始化、忘记密码、网络瘫痪无法远程
Telnet	网络 TCP 明文	需要同网段 / 路由可达网络	极低（账号密码裸奔）	内网老旧设备、临时调试，生产不推荐
SSH	网络 TCP 加密	需要同网段 / 路由可达网络	高（防监听、防劫持）	日常远程运维、跨网段管理、生产环境首选
Console	串口本地直连	不需要局域网，只需 Console 线 + 电脑	最高（物理本地）	新机初始化、忘记密码、网络瘫痪无法远程

所需材料：串口线一条、网线一条、电脑一台、交换机、远程连接软件（本文档以 SecureCRT 为例）。

组网环境：使用Console口登录管理交换机时，需要使用串口线连接到交换机的「Console」口，使PC与交换机相连。

操作步骤：

1. 将PC与交换机通过串口线相连。

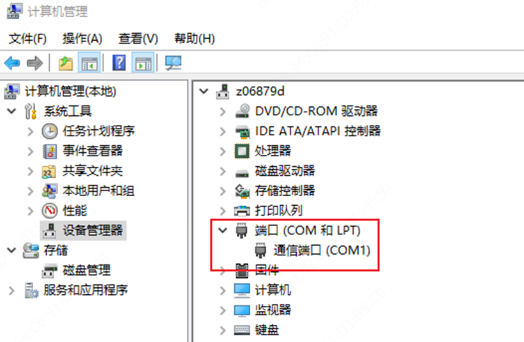

2. 在PC端打开SecureCRT工具，使用串口进入交换机后台（需要查看PC是通过哪个串口与交换机相连的）。

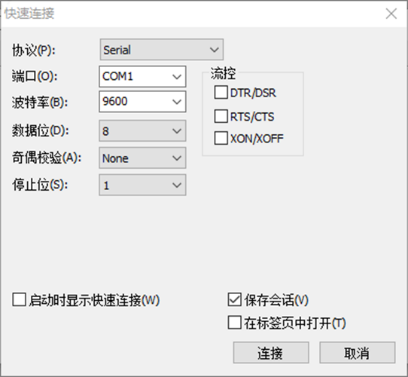

3、打开SecureCRT工具，点击「快速连接」，协议选择「Serial」，端口选择计算机管理中的通信端口（如COM1），波特率设置为「9600」，流控全部不勾选，其他默认，点击连接。

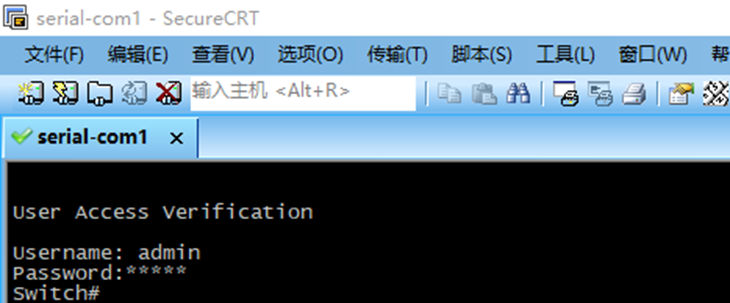

4、输入登录的用户名、密码（默认用户名、密码均为：admin），回车即可登录到交换机后台。

步骤二：创建VLAN

1、从用户视图进入系统视图

Switch#config

Switch(config)#

2、创建VLAN 3、VLAN 4：

Switch(config)#vlan 3

Switch(config-vlan3)#vlan 4

Switch(config-vlan4)#quit

Switch(config)#

3、如VLAN号配置错误，删除VLAN

Switch(config)#no vlan 3

Switch(config)#no vlan 4

步骤三：配置管理VLAN

为VLAN配置IP地址作为网关，实现VLAN间路由：

Switch(config)#interface vlan 3

Switch(config-if-vlan3)#ip address 192.168.3.1 255.255.255.0

Switch(config)#interface vlan 4

Switch(config-if-vlan4)#ip address 192.168.4.1 255.255.255.0

Switch(config-if-vlan4)#quit

步骤四：端口配置（Access/Trunk）

1、配置Access接入端口（接电脑/摄像头）

将Ethernet1/0/3、Ethernet1/0/4 加入 VLAN 3。

Switch（config）#interface Ethernet 1/0/3

Switch(Config-If-ethernet1/0/3)#switchport mode access

Switch(Config-If-ethernet1/0/3)#switchport access vlan 3

Switch（config）#interface Ethernet 1/0/4

Switch(Config-If-ethernet1/0/4)#switchport mode access

Switch(Config-If-ethernet1/0/4)#switchport access vlan 3

Switch(Config-If-ethernet1/0/4)#

2、配置Trunk上联端口（上联核心/另一台交换机）

Ethernet1/0/12 做 Trunk，允许 VLAN 3、4通过。

Switch(config)#interface ethernet 1/0/12

Switch(config-if-ethernet1/0/12)#switchport mode trunk

Set the port Ethernet1/0/12 mode Trunk successfully

Switch(config-if-ethernet1/0/12)#switchport trunk allowed vlan 3-4

Switch(config-if-ethernet1/0/12)#quit

注意：两端交换机Trunk端口的PVID必须一致，否则会导致VLAN通信异常。

步骤五：保存配置（必做，重启不丢失）

Switch#write

Confirm to overwrite current startup-config configuration [Y/N]:y

Write running-config to current startup-config successful

Switch#

重要提示：未执行 write 保存，配置只在运行内存，重启后会丢失！

步骤六：测试验证

1、同 VLAN 互通测试

将两台 PC 分别接入 VLAN 3 的端口（如 Ethernet1/0/3 及另一台交换机的 VLAN 3 端口），配置同网段 IP：

设备	IP 地址	子网掩码	网关
PC-A	192.168.3.10	255.255.255.0	192.168.3.1
PC-B	192.168.3.20	255.255.255.0	192.168.3.1

在 PC-A 上执行：ping 192.168.3.20，预期结果：可以 ping 通，说明同 VLAN 二层互通正常。

2、 不同 VLAN 隔离测试

将 PC-C 接入 VLAN 4 端口，配置 IP：

设备	IP 地址	子网掩码
PC-C	192.168.4.10	255.255.255.0

在 PC-A（192.168.3.10）上执行：ping 192.168.4.10

预期结果：二层交换机 ping 不通，说明 VLAN 隔离生效；三层交换机若已配置 VLAN 接口地址，可以 ping 通，说明 VLAN 间路由正常。

3、跨交换机 VLAN 互通测试

若存在多台交换机级联，确保：互联端口已配置为 Trunk 模式， Trunk 端口 Allow VLAN 包含待测试的 VLAN，测试方法与同 VLAN 互通测试相同。

附录：常用命令速查表

进入系统视图	config
创建VLAN	vlan [vlan-id]
进入接口视图	interface [interface-type interface-number]
设置端口为Access	switchport mode access
设置端口为Trunk	switchport mode trunk
Trunk允许VLAN通过	switchport trunk allowed vlan [vlan-list]
进入VLAN接口	interface vlan [vlan-id]
配置IP地址	ip address [ip-address] [mask]
查看 VLAN 列表及端口分配	show vlan
查看当前运行配置	show running-config
查看 VLAN 接口 IP 状态（三层）	show ip interface brief
查看 MAC 地址表	show mac-address-table
删除端口 VLAN 配置	no switchport access vlan
保存配置	Write
