《APM32芯得》系列内容为用户使用APM32系列产品的经验总结，均转载自21ic论坛极海半导体专区，全文未作任何修改，未经原文作者授权禁止转载。

目录

一、问题描述

1）Flash读、写保护

2）SWD接口锁住

二、解决办法：

1）SWD接口锁住的解决办法

2）Flash读写保护后的解决办法

---

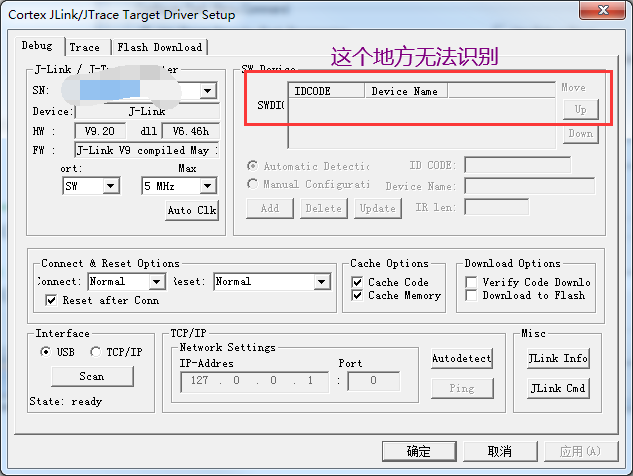

相信每位嵌入式工程师都可能遇到过这样的“糟心时刻”：代码编译通过，硬件连接无误，满怀期待地点击下载按钮，结果是 MDK、J-Flash 或 IAR 弹出“无法连接目标芯片”的无情报错。反复检查接线，甚至换个下载器，问题依旧，开发进度就此卡住。

究其根源，问题往往并非出在烧录工具或芯片本身，而是隐藏在两个常见的“陷阱”之中：Flash被意外地设置了读写保护，或是SWD调试接口因引脚复用而被锁住。

本文将深入剖析这两种导致APM32芯片“失联”的典型场景，并提供一系列经过实践检验的解决策略，助您扫清障碍，让芯片烧录过程重回正轨。

根本原因是 工程设计有问题，特别是实际晶振大小与程序中HSE_VALUE大小不一致，很容易导致Flash读保护。
而读保护的本质是芯片的选项字节被设置了，因为读保护就在选项字节里面设置，详情看芯片手册中的选项字功能描述。

SWD接口锁住就是SWD引脚被锁住了，根本原因是用户使用这个引脚做其它功能了。

（1）SWD引脚被锁住的解决办法比较简单，只要下载器带了复位引脚，并且板子的SWD接口也留出了NRST复位引脚，就可以正常下载程序。原理是芯片复位上电后，SWD这几个引脚是工作在SWD默认模式的，之后才是用户为这几个引脚设置的其它功能，正是这些复用功能导致下载器无法连接到芯片。所以只要下载器的硬件复位正常，芯片SWD接口锁住后就可以正常下载。

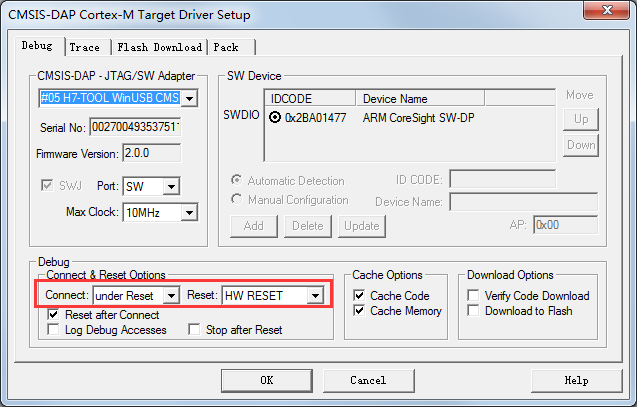

（2）MDK下载选择这里，复位状态进行下载。

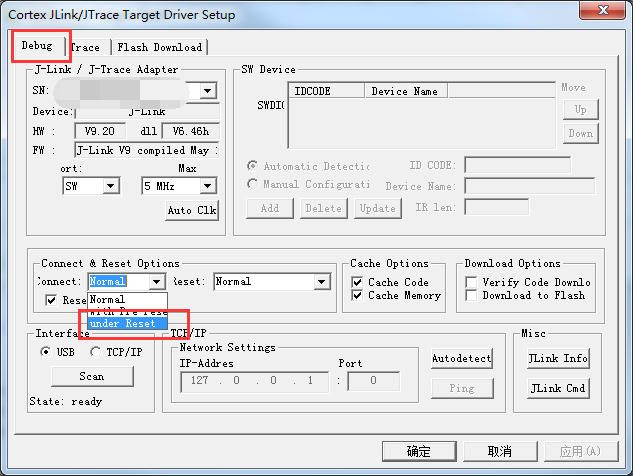

JLINK设置:

在复位状态下连接芯片：

(1)使用H7-TOOL可以解除保护：

H7-TOOL脱机烧录工具解除读写保护和各种遇到异常情况，含SWD接口锁，低功耗和看门狗导致的下载异常：

（2）JLINK UNLOCK工具解除读写保护。JLINK安装目录有这个软件，早期版本叫JLINK UNLOCK，现在新版叫JLINKSTM32.EXEM，解锁读写保护用的。原理是恢复默认的选项字节设置。
