一、概述

CH634是一款由南京沁恒微电子股份有限公司推出的四端口USB超高速HUB控制器芯片，它符合USB3.2 Gen1协议规范，集高性能与多功能于一体。该芯片专为工业级应用设计，具备高集成度和精简的外围电路，适用于计算机和工控机主板、扩展坞、外设以及嵌入式系统等多种场景。

二、核心特性

1. 高速传输：
   • 上行端口支持USB3.0超高速5Gbps、USB2.0高速480Mbps以及全速12Mbps。
   • 下行端口同样支持USB3.0超高速、USB2.0高速、全速以及低速1.5Mbps。
2. Type-C与PD支持：
   • 部分型号（如CH634W8G）内置两组Type-C双通道USB3.0 PHY和双PD PHY，兼容USB-C线缆和连接规范。
   • 原生支持Type-C正反插自适应，以及PD HUB和Type-C电源15W快充。
3. 电源管理：
   • USB3.2 Gen1 HUB模块支持符合USB3.2 Gen1协议规范的U0/U1/U2/U3电源管理模式。
   • USB2.0 HUB模块支持符合USB2.1协议规范的L0/L1/L2/L3电源管理模式。
4. 并发处理与低功耗：
   • 支持高性能的并发处理MTT模式，为每个端口配置独立的TT以实现高速传输。
   • 自研的HUB专用USB PHY以及低功耗技术，支持自供电或总线供电。
5. 灵活配置与扩展：
   • 支持通过I/O引脚、外部EEPROM或内部EEPROM配置HUB芯片的各项功能，如复合设备支持、不可移除设备设置、自定义VID/PID等。
   • 内置信息存储器，可针对行业特殊需求批量定制厂商或产品信息及配置。
6. 安全特性：
   • 支持BC1.2充电协议和CDP。
   • 支持GANG整体联动电源控制和过流检测，部分型号还支持各端口独立电源控制和过流检测。

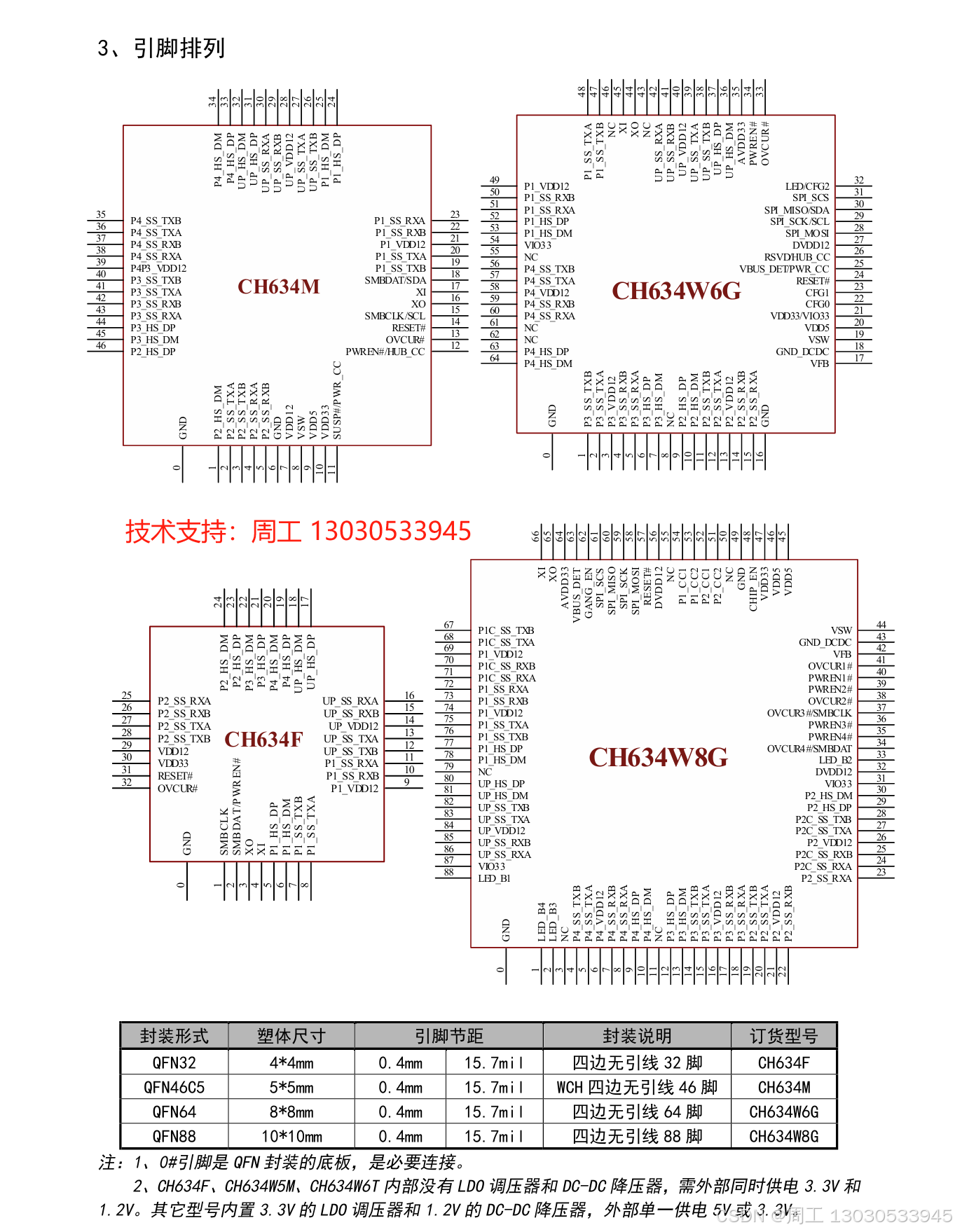

三、封装与供电

1. 封装形式：
   • 提供QFN32、QFN46C5、QFN88等多种封装形式，满足不同应用需求。
2. 供电需求：
   • 大部分型号内置3.3V的LDO调压器和1.2V的DC-DC降压器，支持外部5V电源供电。
   • CH634F型号需外部同时供电3.3V和1.2V，因为其内部没有LDO调压器和DC-DC降压器。

四、应用领域

CH634芯片凭借其出色的性能和灵活的配置选项，广泛应用于以下领域：

• 计算机和工控机主板
• 扩展坞和外设
• 嵌入式系统
• 需要高速USB连接和数据传输的其他应用场景
