DMA 介绍

DMA（Direct Memory Access，直接内存访问）是一种计算机系统中的硬件技术，允许外部设备（如硬盘、网卡、传感器等）直接与内存交换数据，而无需中央处理器（CPU）的全程干预。其核心目标是通过减少CPU负担、提高数据传输效率，从而优化系统整体性能。

串口DMA

AT32 MCU 芯片使用串口的DMA功能传输

打开Work Bench工具
进行这些配置

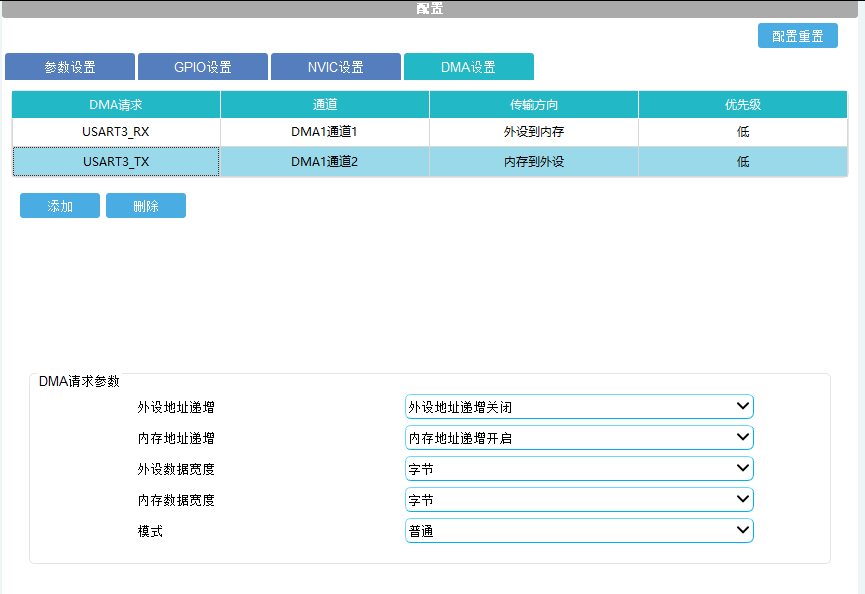

配置RX DMA

在这里插入图片描述

配置TX DMA

在这里插入图片描述

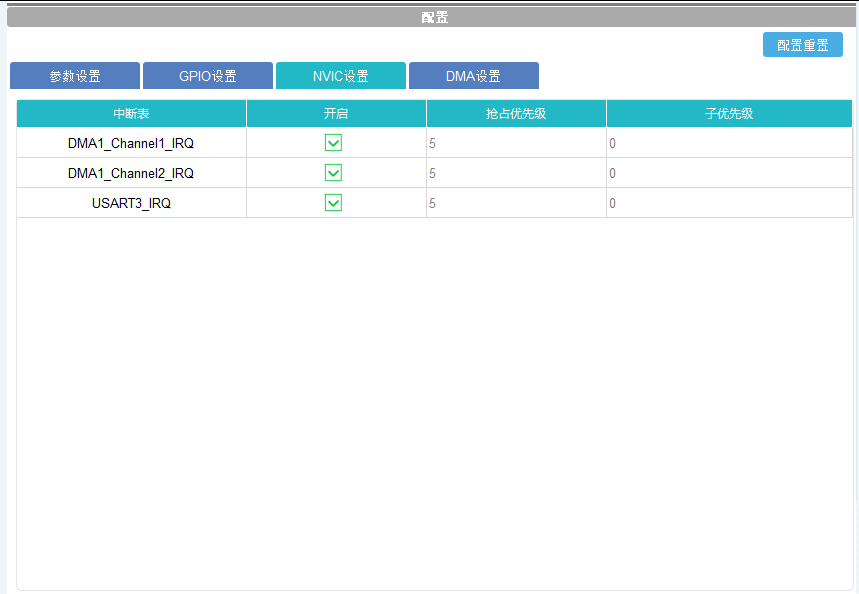

配置中断

在这里插入图片描述

生成代码

DMA生成的代码如下需要用到的时候要进行修改

/* init dma1 channel1 */
  wk_dma1_channel1_init();
  /* config dma channel transfer parameter */
  /* user need to modify define values DMAx_CHANNELy_XXX_BASE_ADDR and DMAx_CHANNELy_BUFFER_SIZE in at32xxx_wk_config.h */
  wk_dma_channel_config(DMA1_CHANNEL1,
                        (uint32_t)&USART3->dt,
                        DMA1_CHANNEL1_MEMORY_BASE_ADDR,
                        DMA1_CHANNEL1_BUFFER_SIZE);
  dma_channel_enable(DMA1_CHANNEL1, TRUE);

  /* init dma1 channel2 */
  wk_dma1_channel2_init();
  /* config dma channel transfer parameter */
  /* user need to modify define values DMAx_CHANNELy_XXX_BASE_ADDR and DMAx_CHANNELy_BUFFER_SIZE in at32xxx_wk_config.h */
  wk_dma_channel_config(DMA1_CHANNEL2,
                        (uint32_t)&USART3->dt,
                        DMA1_CHANNEL2_MEMORY_BASE_ADDR,
                        DMA1_CHANNEL2_BUFFER_SIZE);
  dma_channel_enable(DMA1_CHANNEL2, TRUE);

修改及添加的部分

创建用户初始化

		dma_channel_enable(DMA1_CHANNEL1, FALSE);
		wk_dma_channel_config(DMA1_CHANNEL1,  //重新映射接受的地址和长度
							  (uint32_t)&USART3->dt,
							  (uint32_t)g_uart3_rx_buf,
							  256);
		dma_channel_enable(DMA1_CHANNEL1, TRUE);				// 开启DMA
		dma_interrupt_enable(DMA1_CHANNEL2, DMA_FDT_INT, TRUE); // 启动DMA发送中断
		usart_interrupt_enable(RS485_USART,USART_IDLE_INT,TRUE);// 启动Usart空闲中断
	   usart_interrupt_enable(RS485_USART, USART_TDBE_INT, TRUE);//发送完成中断

定义用户发送的函数

void usart_dma_data_send(uint8_t *datas, uint32_t len)
{
	RS485_TX_EN()	;//	使能发送数据
	// while(dma_flag_get(DMA1_FDT1_FLAG) == RESET);
	dma_channel_enable(DMA1_CHANNEL2, FALSE);

	wk_dma_channel_config(DMA1_CHANNEL2, (uint32_t)&USART3->dt, (uint32_t)datas, len);
	// 重新初始化DMA

	dma_channel_enable(DMA1_CHANNEL2, TRUE);
	RS485_RX_EN()	;//	使能接收数据
}

定义中断函数


```c
/**
 * @brief dma 接收回调  放到中断服务函数中去
 * @param
 */
void UART_DMA_RX_CallBack(void)
{
	if (dma_interrupt_flag_get(DMA1_FDT1_FLAG))
	{
		dma_flag_clear(DMA1_FDT1_FLAG);
	}
}

/**
 * @brief dma 发送回调  放到中断服务函数中去
 * @param
 */
void UART_DMA_TX_CallBack(void)
{
	if (dma_interrupt_flag_get(DMA1_FDT2_FLAG))
	{
		Led_485_TX_Flag = 1;
		xSemaphoreGiveFromISR(g_UART3_TX_Semaphore, NULL); //操作信号量
		dma_flag_clear(DMA1_FDT2_FLAG);
		dma_channel_enable(DMA1_CHANNEL2, FALSE); // 关闭发生DMA
	}
}

//这个函数放到串口中断中
void UART_DEVICE_CallBack(void)
{
	uint32_t size=0;
	//	uint8_t uart_data = 0;
	if (usart_flag_get(USART3, USART_RDBF_FLAG) != RESET)
	{
	for (int i = 0; i < 256; i++)
	{
		xQueueSendFromISR(g_xUART3_RX_Queue, (const void *)&g_uart3_rx_buf[i], NULL);
	}

		Led_485_RX_Flag = 1;
		usart_flag_clear(USART3, USART_RDBF_FLAG);
		usart_interrupt_enable(USART3, USART_RDBF_FLAG, FALSE);
	}

	// 发送中断
	if (usart_interrupt_flag_get(USART3, USART_TDBE_FLAG) != RESET) // 发送空闲
	{
		Led_485_TX_Flag = 1;
		xSemaphoreGiveFromISR(g_UART3_TX_Semaphore, NULL);
		usart_flag_clear(USART3, USART_TDBE_FLAG);
		 usart_interrupt_enable(USART3, USART_TDBE_INT, FALSE);
	}

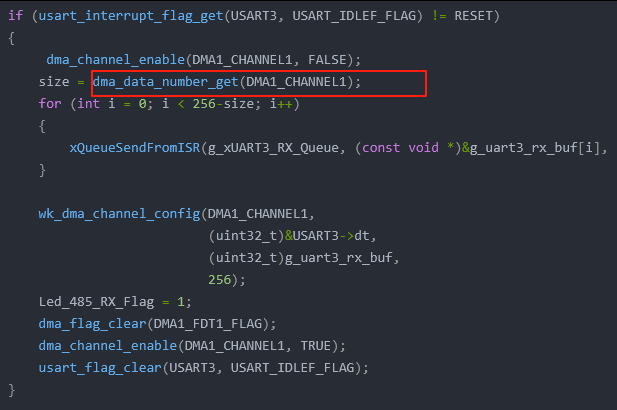

	if (usart_interrupt_flag_get(USART3, USART_IDLEF_FLAG) != RESET)
	{
		 dma_channel_enable(DMA1_CHANNEL1, FALSE);
		size = dma_data_number_get(DMA1_CHANNEL1);
		for (int i = 0; i < 256-size; i++)
		{
			xQueueSendFromISR(g_xUART3_RX_Queue, (const void *)&g_uart3_rx_buf[i], NULL);
		}

		wk_dma_channel_config(DMA1_CHANNEL1,
							  (uint32_t)&USART3->dt,
							  (uint32_t)g_uart3_rx_buf,
							  256);
		Led_485_RX_Flag = 1;
		dma_flag_clear(DMA1_FDT1_FLAG);
		dma_channel_enable(DMA1_CHANNEL1, TRUE);
		usart_flag_clear(USART3, USART_IDLEF_FLAG);
	}
}
