一、Modbus TCP 协议电表核心技术解析

以西门子 PAC3200 型电表为例，其作为工业级能源计量设备的典型代表，依托 Modbus TCP 协议实现数据交互，核心技术特性如下：

1. Modbus TCP 协议架构与演进
Modbus TCP 协议是工业通信领域的主流标准，基于 TCP/IP 网络层开发，在传统 Modbus RTU 协议基础上增加MBAP 报文头（包含事务标识符、协议标识符、长度及单元标识符），实现以太网环境下的多设备通信。其协议栈结构如下：

• 应用层： 遵循 Modbus 协议指令集（如 03H 读保持寄存器、06H 写单个寄存器）；
• 传输层： 基于 TCP 协议实现可靠数据传输，端口默认 502；
• 网络层： 支持 IP 路由与跨网段通信，适配工业级交换机。

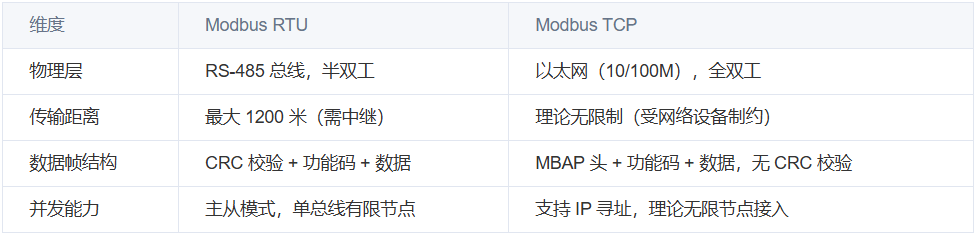

与 Modbus RTU 对比（表格形式）：

2. 西门子 PAC3200 型电表功能拓展
该型号电表除基础计量功能外，具备：

• 高精度测量： 电压 / 电流测量精度 ±0.2%，功率因数测量范围 - 1~1，适用于谐波复杂场景；
• 边缘计算能力： 内置数据缓存区，支持周期采样（1s~1h 可配置）与异常数据触发上传；
• 安全机制： 支持 Modbus 功能码过滤（如禁止写操作），防止非法指令篡改参数。

二、能源管理系统与 MyEMS 开源方案深度解析

1. 制造业能源管理系统（EMS）的价值重构

现代 EMS 已从单纯数据监控升级为 “感知 - 分析 - 优化” 闭环系统，典型应用场景包括：

• 流程工业： 钢铁厂加热炉能耗实时监测，通过负荷预测降低空烧损耗；
• 离散制造： 汽车焊装车间设备 OEE（设备综合效率）与能耗联动分析，识别高耗能工位；
• 建筑楼宇： 中央空调系统根据 CO₂浓度与室外温湿度动态调节冷冻水流量，节能率可达 15%-30%。

2. MyEMS 开源系统的技术架构与应用实践

MyEMS 作为基于 Python 的开源解决方案，其核心优势体现在：

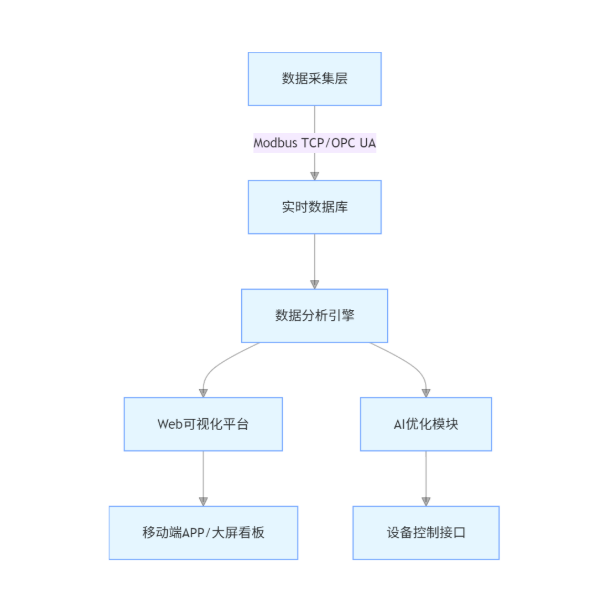

• 模块化设计（功能拆解）：

• Modbus TCP 集成方案：

1.数据源配置：通过 YAML 文件定义电表 IP、端口、寄存器映射（示例）：yaml

- device:
    name: "西门子PAC3200-01"
    ip: "192.168.1.100"
    port: 502
  points:
    - addr: 40001  # 有功电能寄存器
      type: float32
      unit: kWh

2.数据点建模：支持虚拟表计算（如总能耗 = A 相 + B 相 + C 相），通过 Lua 脚本自定义公式。

• 企业级应用案例：

• 某电子厂部署 MyEMS 后，通过以下策略实现节能：

• 识别空压机卸载时段（占比 35%），联动变频器降速运行，年节电 12 万 kWh；
  建立产线能耗基线（kWh / 件），对超阈值工单自动触发设备维护工单，良品率提升 2.3%。

三、多电表数据采集与可视化工程实践

1. 系统集成难点与解决方案

当现场部署超过 50 台电表时，典型挑战及应对策略：

• 网络风暴控制： 采用 ModbusTCP 网关（如 MOXA Egate）分区域汇聚数据，单网关支持 256 台设备轮询，间隔可设 50-500ms；
• 时钟同步： 部署 NTP 服务器，确保各电表数据时间戳误差＜50ms，满足能耗分摊追溯需求；
• 断点续传： 在网关侧配置 16MB 缓存，当服务器故障时存储数据，恢复后自动补传。

2. 可视化界面设计原则

MyEMS 提供的看板组件遵循工业设计规范：

• 总览层： 采用环形图展示能源构成（电 / 气 / 水占比），搭配 KPI 指标卡（如吨产品能耗）；
• 设备层： 动态曲线显示三相电流 / 电压不平衡度，阈值超限自动标红；
• 分析层： 支持同比 / 环比能耗趋势分析，自动生成节能建议（如 “Q2 空调能耗同比上升 18%，建议检查冷却塔效率”）。

四、行业发展趋势与技术延伸

1.协议融合方向： Modbus TCP 正与 OPC UA（统一架构）对接，实现从设备层到云端的语义互操作；
2.边缘计算增强： 新一代电表内置边缘节点（如 PAC3200 可选配 MQTT 插件），支持本地数据聚合后上传，减少 50% 流量开销；
3.碳管理集成： MyEMS 企业版已接入 ISO14064 碳足迹计算模型，可直接从电表数据生成碳排放报表
