今天介绍俩DCDC降压芯片。

第一个是SY8088，因为最近想整个以ESP32S3为主控的小玩意，所以先把ESP32S3的核心板画出来。

然后找资料发现好多人用的都是SY8088这款，于是我默默放下了我屯了两百个的某款LDO，查找起了SY8088的资料。

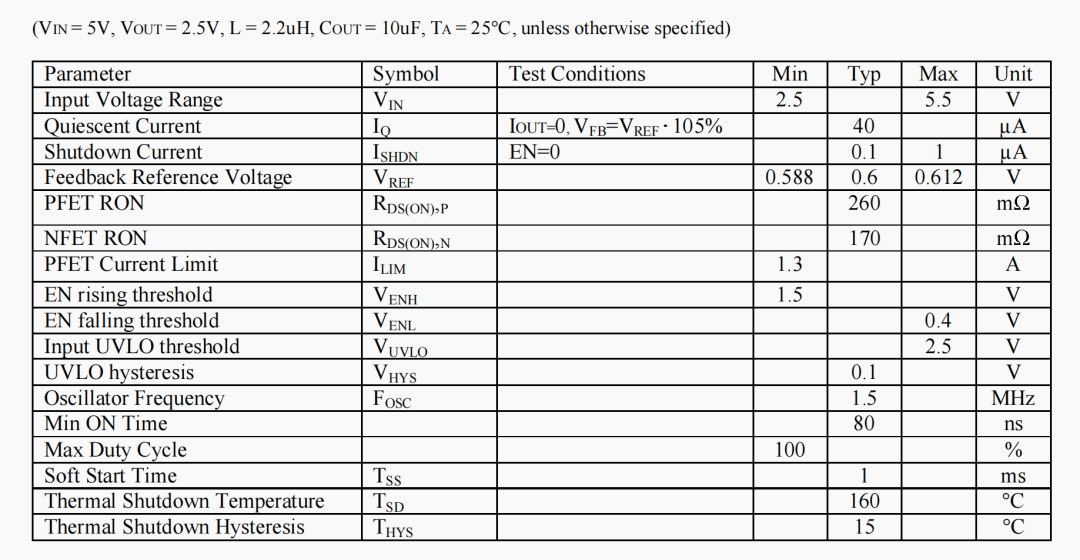

先看看参数，输入的电压是2.5~5.5V，属于低压芯片。

静止电流是40uA，还行。

开关频率是1.5MHz，频率比较高，PCB布局的时候要注意一下。

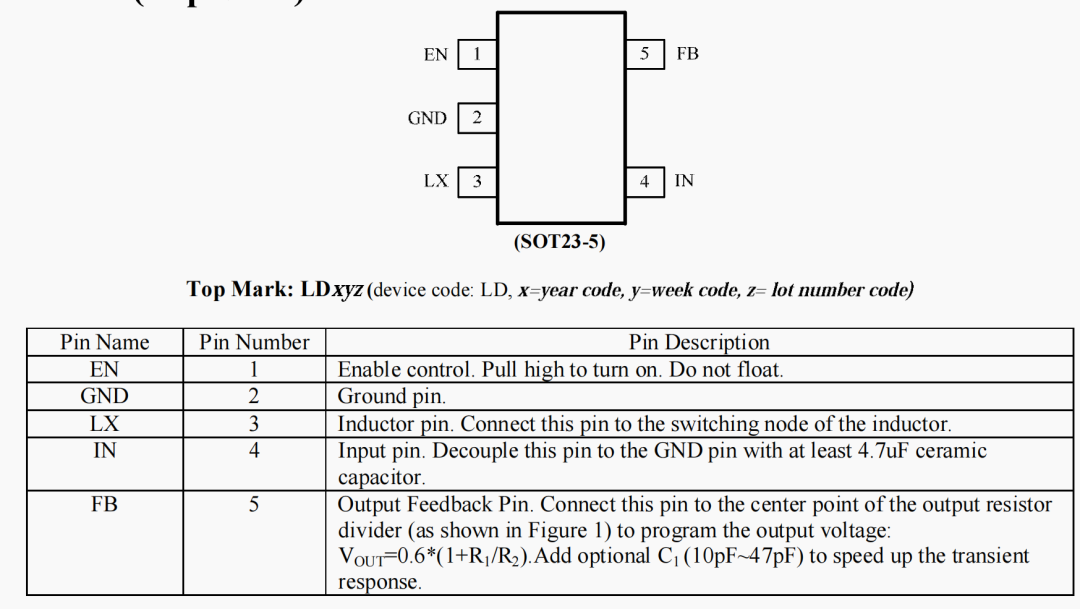

然后看看引脚。

输入引脚要接一个至少4.7uf的电容。

有个EN引脚，高电平启动芯片，不能悬空，可以直接串联一个电阻到高电平。

然后就是LX和FB，这个我们直接看图。

通过LX和FB之间的电阻和FB接地的电阻的比值来控制输出的电压。

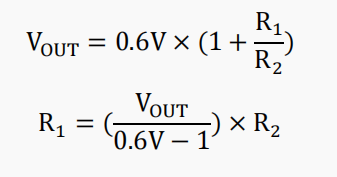

公式是下面这个。

并且R1和R2的阻值最好要在100k~1M之间，这样可以减少损耗。

然后和R1并联的C1容值在10pf~47pf之间。

剩下我们要搞定的就是L1这颗电感了，参考公式如下。

Vout就是我们要输出的电压。

Vin就是我们要输入的电压。

Fsw是开关频率，也就是1.5MHz。

Iout是我们要输出的电流大小。

因此这个电感会决定我们输出电流的最大值是多少，具体看需求吧。

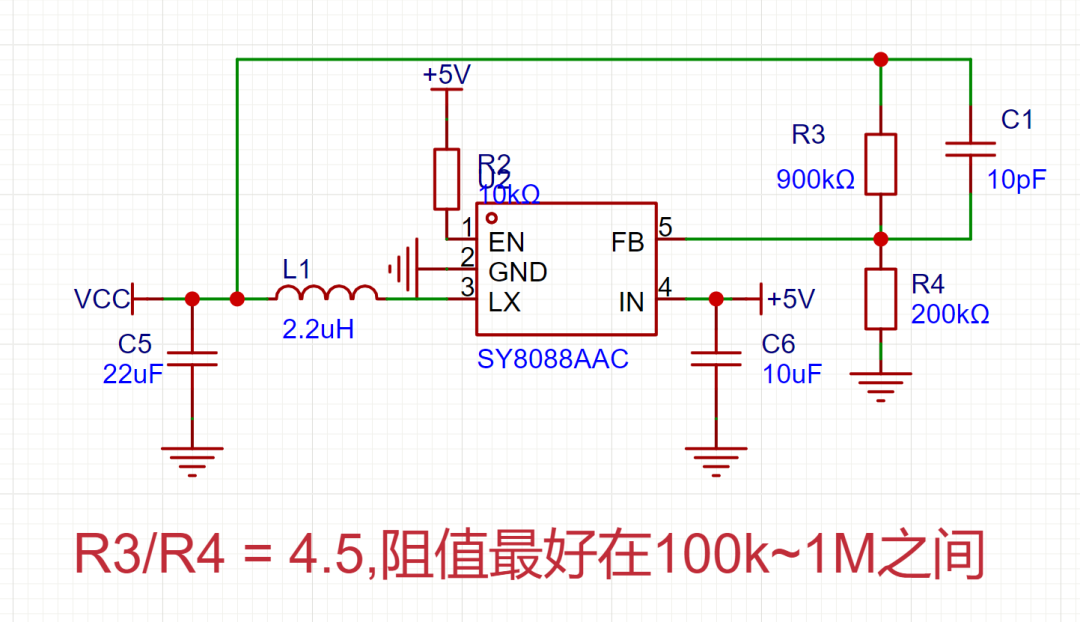

拿我自己举个例子，我要把5V转为3V3，画的图是下面这样的。

上图中R3和R4的比值为4.5，这样输出的就会是3V3。

但是我原理图上的阻值有些不好买，特别是900k，所以我们可以换成其他阻值的电阻，只要俩电阻的比值约等于4.5就行，不一定要卡特别死。

包括上面电感的值也不用卡很死。

接下来是LP3220。

根据它的命名可以分为两种，一种是输出电压可调节的，另一种是不可调节的。

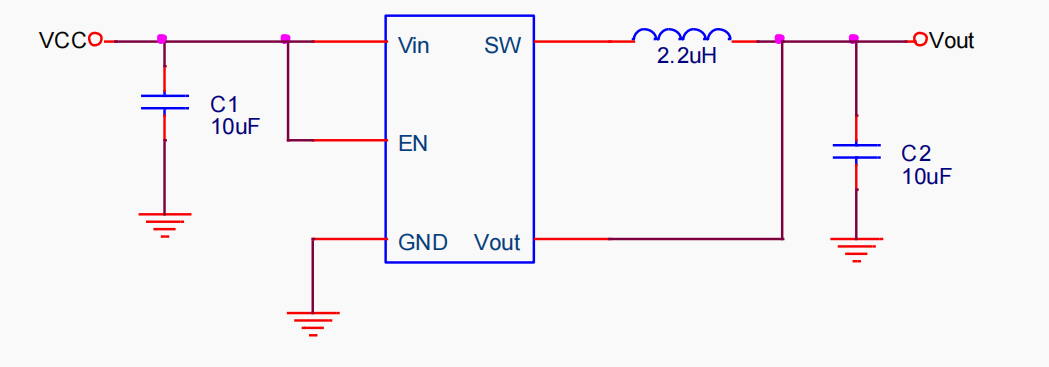

不可调节的很简单，就按照下面这样的外围电路去画就行，使用起来和LDO差不多，不一样的地方就是需要个电感，而LDO基本上只需要电容滤波就行。

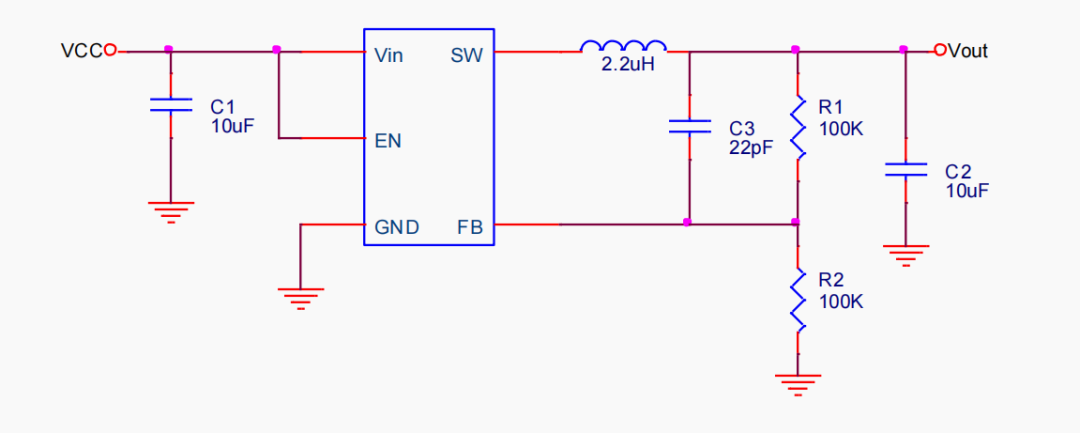

可调节的外围电路和SY8088基本一样。

接下来我们看看如何调节输出的电压值。

公式和SY8088是一样的，这是因为它们内部的升压电路原理是一样的。

手册里推荐R2的阻值最小为59K，这样可以降低功耗。

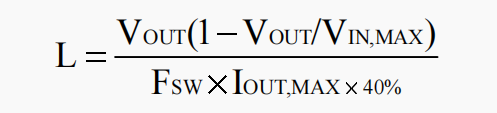

电感的计算公式如下。

如果懒得计算的话，我们直接无脑给2.2uH就行。

手册里是说对于大多数的设计，我们用的电感一般都是1uH~4.7uH之间。

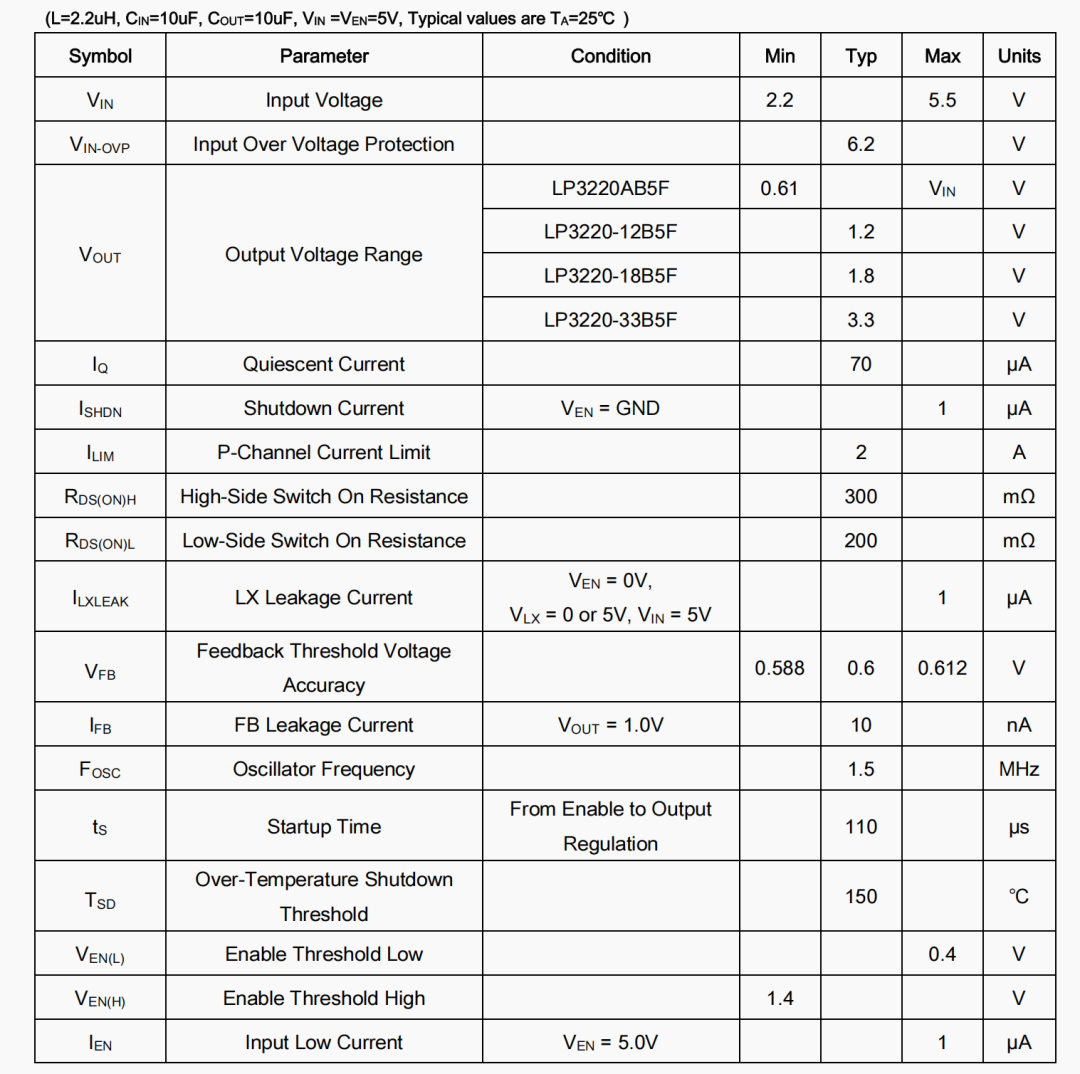

最后看看参数。

输入电压为2.2~5.5V。

输出电压为0.61~输入电压。

静态电流为70uA，比SY8088还大一些。

开关频率也是1.5MHz。

关于价格，我在某宝上搜是SY8088的价格差不多是一毛多两毛，LP3220更便宜，不到一毛，差不多七八分这样。
