计算机组成原理-主存储器与CPU的连接

使能端为100时译码器工作，不然输出段全为1关于时序图RAM的读取周期首先是CPU发送地址信号，由于有高位有地位，所以地址的时序图有两条线，一条在上面，一条在下面，发送地址信号一段时间后CPU才会发送存储器请求信号，此时译码器开始工作，对应的cs开始变为1，此时地址有效然后一段时间后片选信号失效存储单元里的数据通过数据总线传出等传出完成后，CPU的存储器请求信号再失效。

看星猩的柴狗

317人浏览 · 2023-11-21 21:37:51

看星猩的柴狗 · 2023-11-21 21:37:51 发布

文章目录

知识总览
单块存储芯片与CPU的连接
位扩展（存储字的位数）
字扩展（存储字数）
关于线选法和片选法
字位同时扩展
总结
补充：译码器

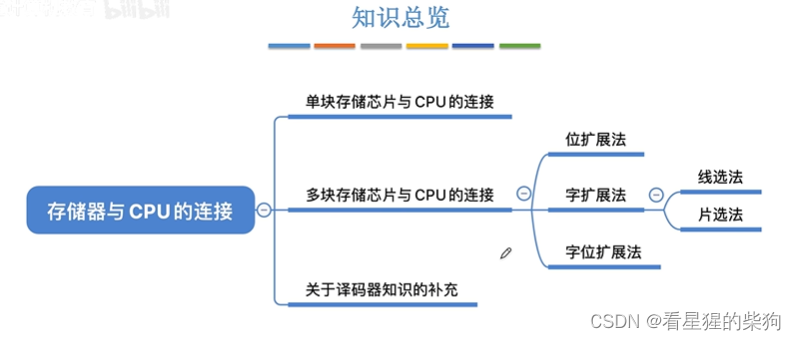

知识总览

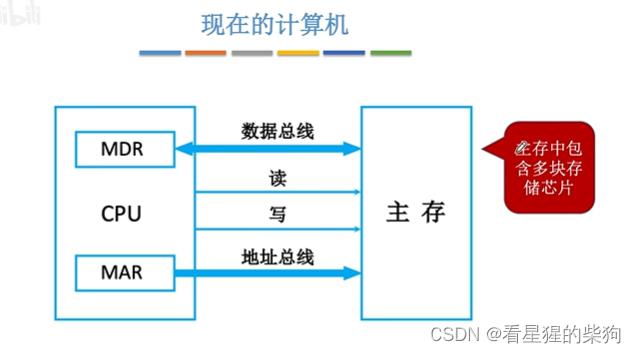

在这里插入图片描述

单块存储芯片与CPU的连接

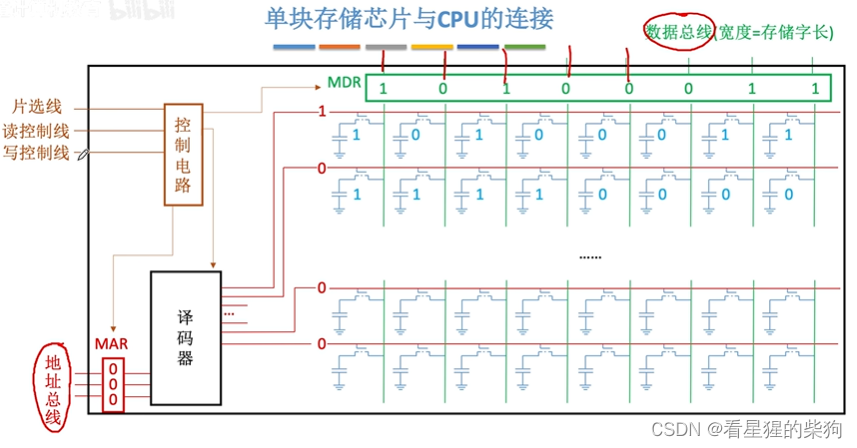

数据总线，地址总线，片选线，读控制线，写控制线与CPU连接
在这里插入图片描述

在这里插入图片描述

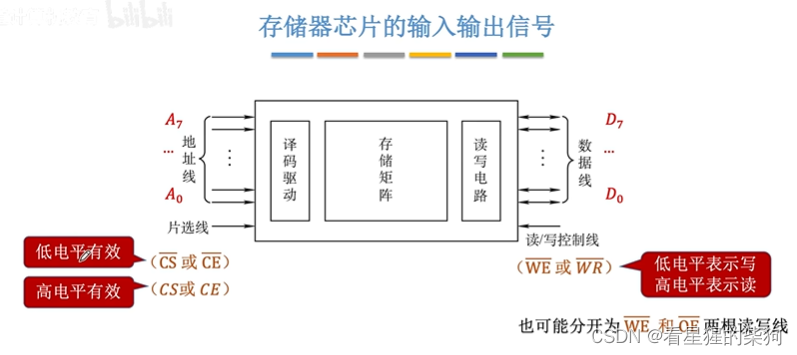

注意低电平有效和高电平有效，下图相当于是一个存储芯片
在这里插入图片描述

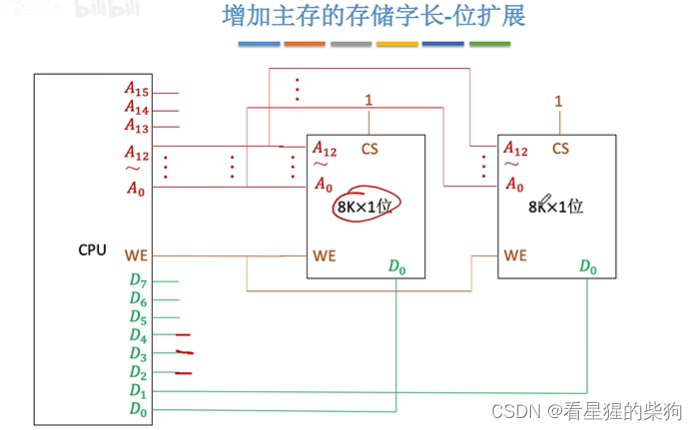

位扩展（存储字的位数）

简单来说就是从不同芯片同一位置读取一个存储单元然后传送到CPU的不同数据总线上，等价于存储芯片存储字长的扩展

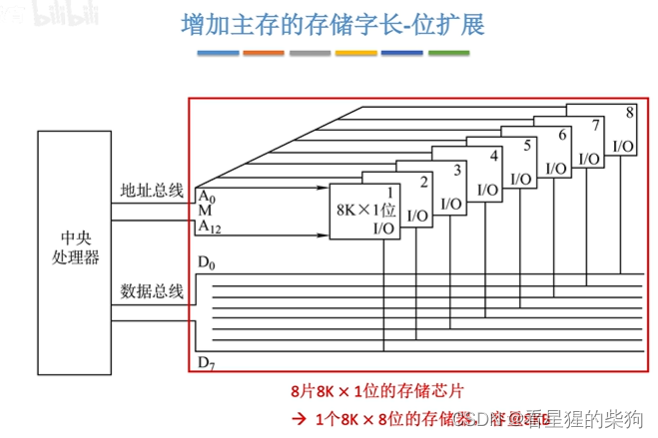

在这里插入图片描述

在这里插入图片描述

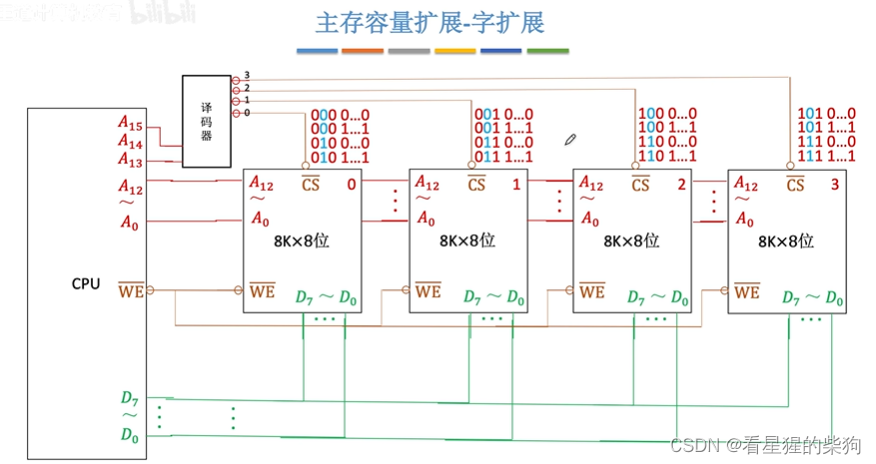

字扩展（存储字数）

即类似某存储芯片的存储字的个数为2，那么两个该存储芯片的存储字的个数将为4，只不过加了一个片选器来选择而已
该方法的缺点是浪费了部分地址，00和11开头都无效

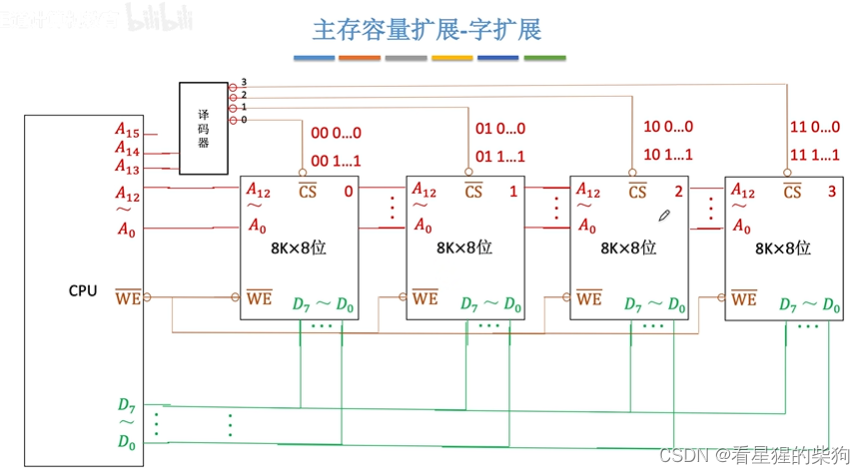

在这里插入图片描述
使用译码器优化
这样地址实现连续且没浪费

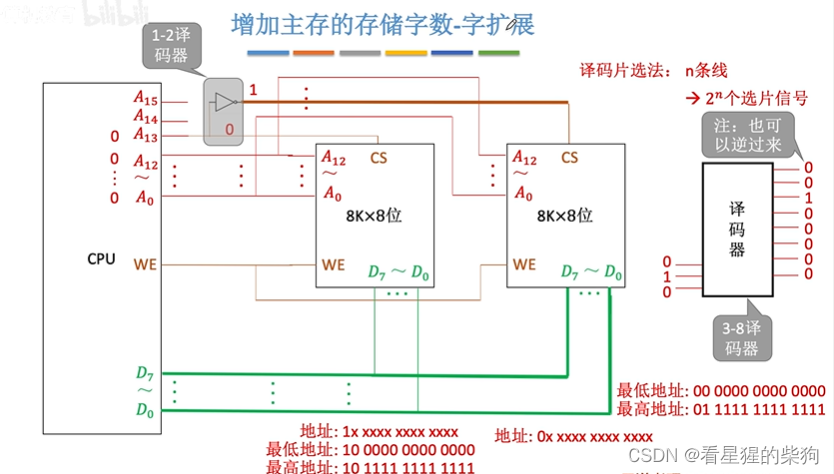

在这里插入图片描述

考试中可能出现某根线没有连上，那么无论该地址线对应的信号为零或为一都无效

在这里插入图片描述
二四译码器
注意小圈圈都代表要取反一次

关于线选法和片选法

实际应用多采用片选法

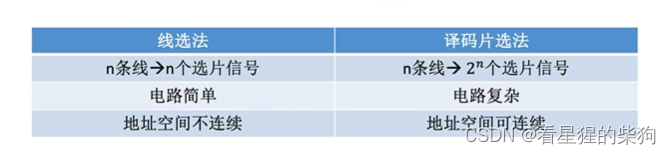

在这里插入图片描述

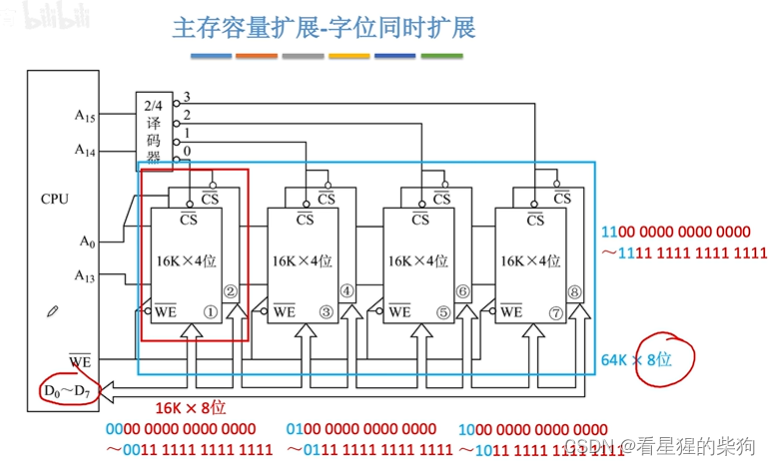

字位同时扩展

怎么说呢？emmmm
字扩展就是加了个译码器实现添加了多个存储芯片，容量就大了
位扩展就是一个地址的位数分为两部分放在两芯片里了，但地址都一样
在这里插入图片描述

总结

在这里插入图片描述

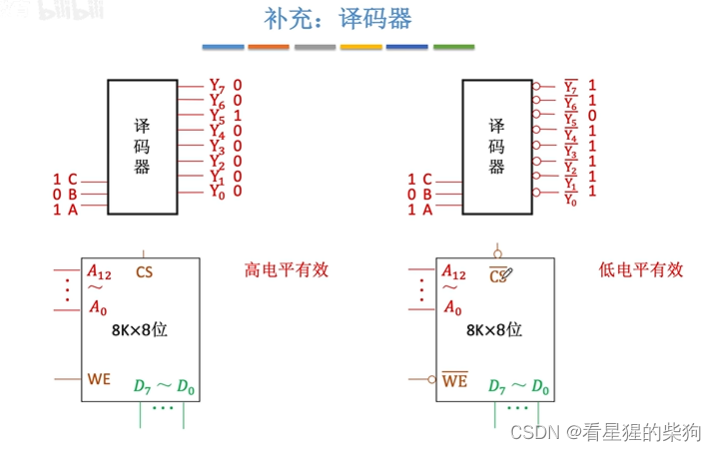

补充：译码器

在这里插入图片描述

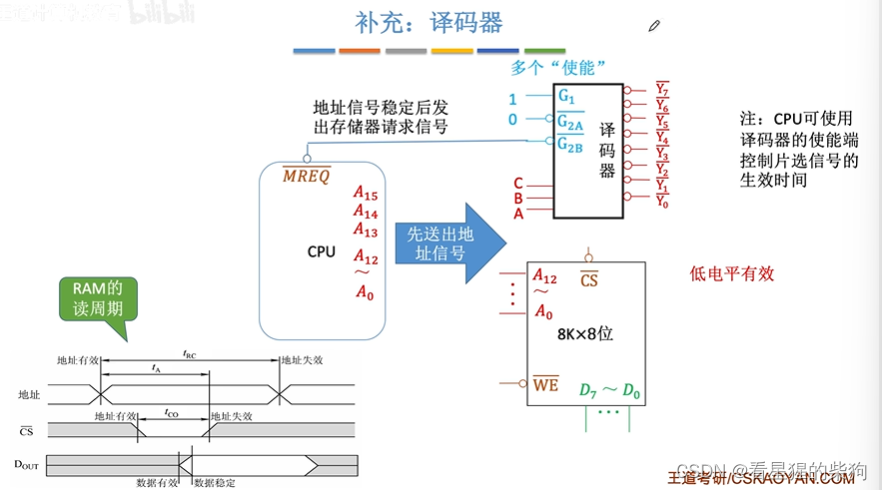

使能端为100时译码器工作，不然输出段全为1
关于时序图RAM的读取周期
首先是CPU发送地址信号，由于有高位有地位，所以地址的时序图有两条线，一条在上面，一条在下面，
发送地址信号一段时间后CPU才会发送存储器请求信号，此时译码器开始工作，对应的cs开始变为1，此时地址有效
然后一段时间后片选信号失效存储单元里的数据通过数据总线传出
等传出完成后，CPU的存储器请求信号再失效
在这里插入图片描述
