概述

弘讯PILOT5531系列控制器采用RJ45网口通讯方式进行数据传输。在硬件接线上，采用桥接路由的方式来监听数据报文，通过报文解析，实现对控制器的实时数据采集。

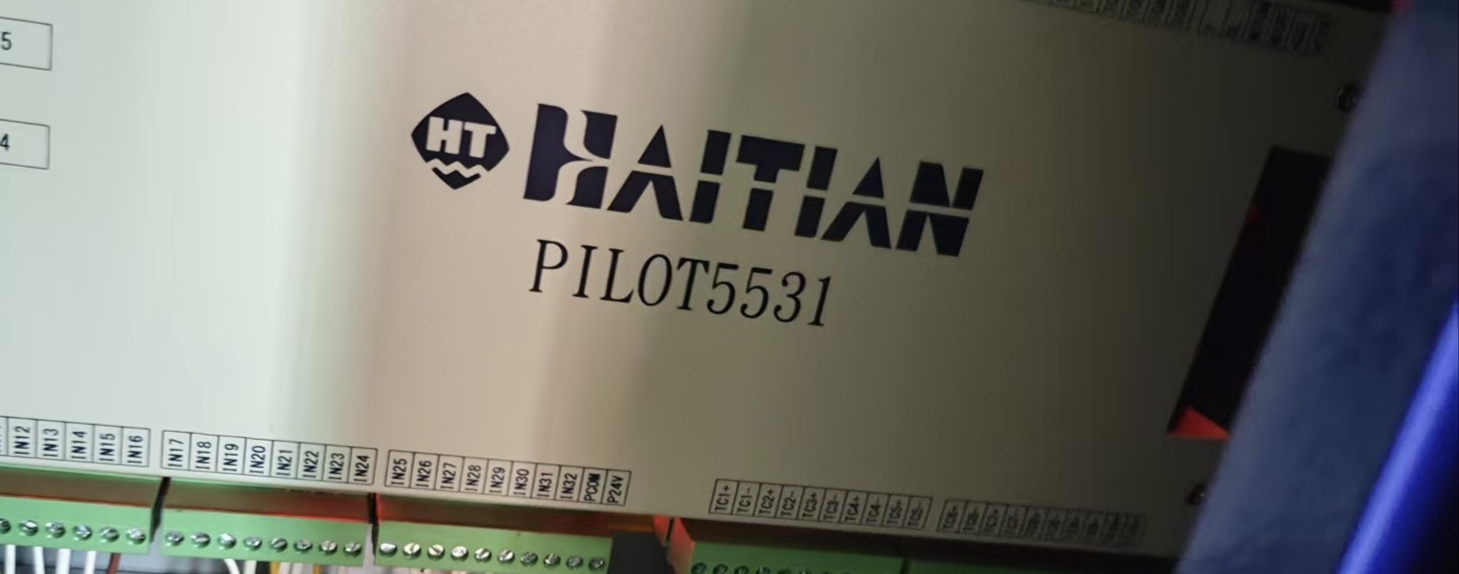

鸿讯PILOT5531控制器

可采集实时数据有：

1.实时的炮筒温度(喷嘴，一段到五段)，电机温度，油温。模具/注射/顶针/座台电子尺位置。

2.生产模式OPM，0为手动，1为半自动，2为全自动，3为调模。

3.工艺成型数据。如：锁模位置/压力/速度（1-5段）；开模位置/压力/速度（1-5段）；注射位置/压力/速度（1-5段）；溶胶位置/压力/速度/背压（1-5段）；保压压力/速度/时间（1-6段）；转保切换位置/时间/压力；顶进/顶退的位置/压力/速度；前松/后松的位置/压力/速度；座进/座退的压力/速度/时间；炮筒温度（喷嘴，一段至五段）；中子进/退的位置/压力/速度/时间/绞牙计数/模式（1-4段）。

4.生产过程数据：注射次数/周期时间/注射时间/溶胶时间/开合模时间/转保时间/注射最大压力/溶胶最大压力等数据。

5.工艺修改记录：修改的工艺数值的时间/历史值/当前值。

个人建议

在PILOT5531系列控制器数据采集上，需要注意，在不授权的情况下，需要使用具备三层路由转发功能的网关或其他设备来监听RJ45口，进而获取通讯报文，实时获取面板数据。

推荐使用openwert架构设备来开发对应功能。
