RISC处理器指令格式与数据通路深度解析：基于2024年408真题的实现与分析

摘要：本文针对2024年计算机考研408真题中关于RISC处理器指令格式与数据通路分析的综合应用题，进行了深入剖析。通过对指令格式、数据通路、ALU控制信号、寻址方式及指令解码等核心知识点的详细讲解，结合C语言代码实现，旨在帮助读者全面理解RISC架构的设计原理与实践细节，并掌握相关考点。

1. 问题背景与真题概述

在计算机组成原理的学习中，RISC（精简指令集计算机）处理器的指令格式与数据通路设计是核心且难度较高的部分。2024年408计算机考研真题中的一道综合应用题（2024-43）便集中考查了这些知识点。该题要求考生分析给定RISC处理器的指令格式、数据通路图及其控制信号，并解答关于寄存器数量、ALU运算、控制信号取值以及指令机器码解码等一系列问题。

题目原文（2024-43）：

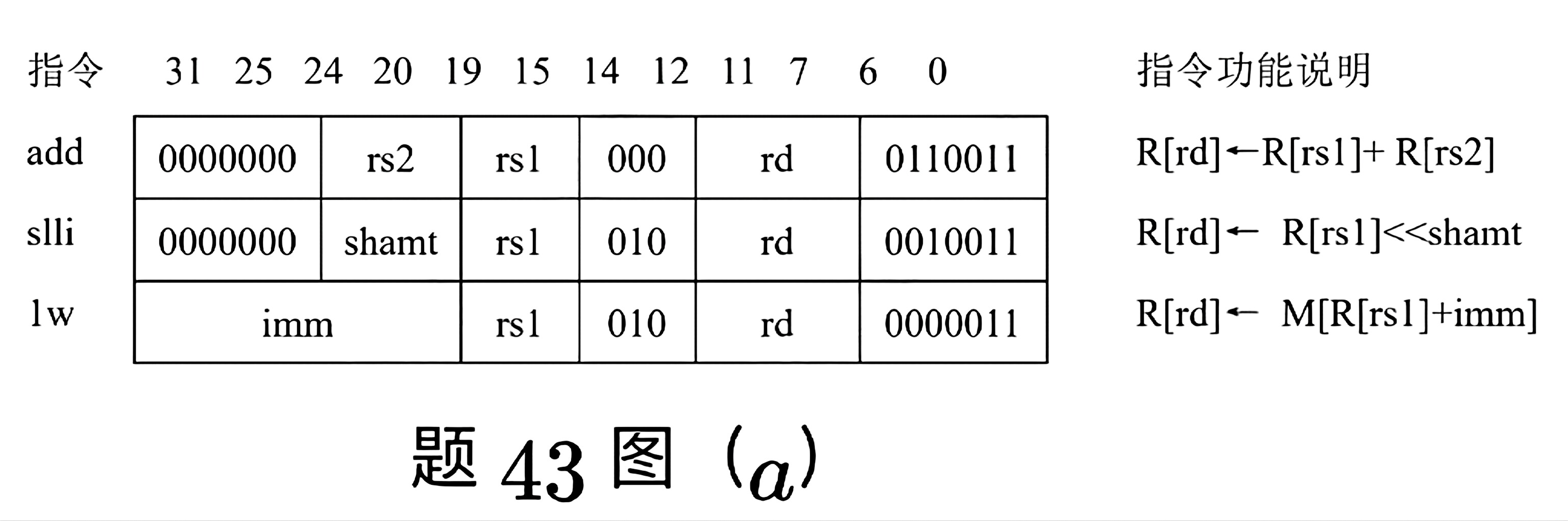

假定计算机 M 字长为 32 位，按字节编址，采用 32 位定长指令字，指令 add、slli 和 lw 的格式、编码和功能说明如图 43(a)图所示。

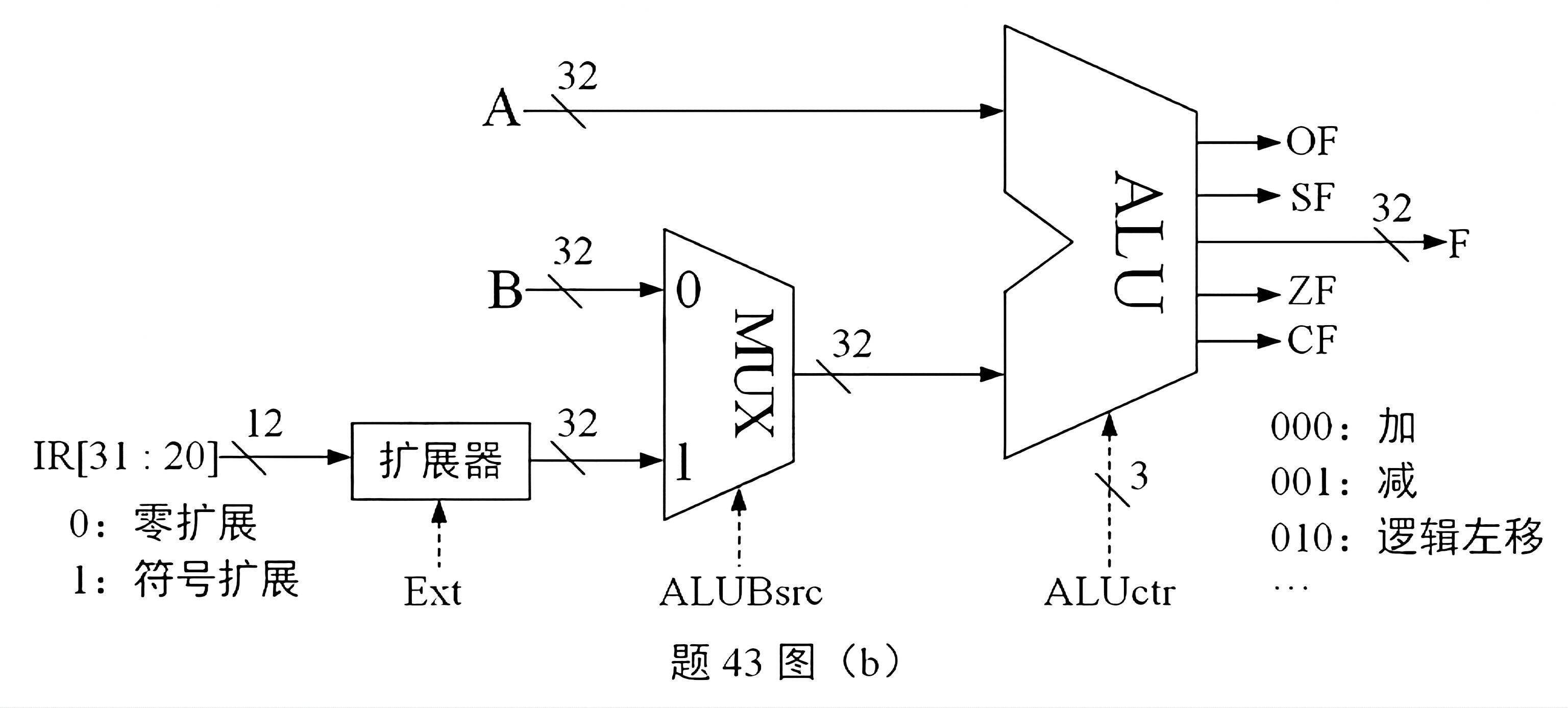

其中，R[x] 表示通用寄存器 x 的内容，M[x] 表示地址为 x 的存储单元内容，shamt 为移位位数，imm 为补码表示的偏移量。题 43 图(b) 给出了计算机 M 的部分数据通路及其控制信号(用带箭头虚线表示)，其中，A 和 B 分别表示从通用寄存器 rsl 和 rs2 中读出的内容;IR[31:20]表示指令寄存器中的高 12 位;控制信号 Ext 为 0、1时扩展器分别实现零扩展、符号扩展，ALUctr 为000、001、010时 ALU 分别实现加、减、逻辑左移运算。

请回答下列问题:

问题1. 计算机 M 最多有多少个通用寄存器?为什么 shamt 字段占5位?
问题2. 执行 add 指令时，控制信号 ALUBsrc 的取值应是什么? 若 rs1 和 rs2 寄存器内容分别是 8765 4321H 和 9876 5432H，则 add 指令执行后，ALU 输出端 F、OF和CF的结果分别是什么?若该 add 指令处理的是无符号整数,则应根据哪个标志判断是否溢出?
问题3. 执行 slli 指令时，控制信号 Ext 的取值可以是 0 也可以是 1，为什么?
问题4. 执行 lw 指令时，控制信号 Ext、ALUctr 的取值分别是什么?
问题5. 若一条指令的机器码是 A040 A103H，则该指令一定是 lw 指令，为什么?若执行该指令时，R[01H]=FFFF A2D0H，则所读取数据的存储地址是什么?

2. 核心知识点与真题解析

2.1 寄存器数量与shamt字段分析（问题1）

通用寄存器数量：

从指令格式图（图43(a)）中可以看出，寄存器编号字段（rs1、rs2、rd）均为 5位。5位二进制数可以表示 2^5 = 32 个不同的值。因此，计算机 M 最多可以有 32 个通用寄存器（编号 0-31）。

shamt字段位数：

shamt 字段用于指定逻辑左移的位数。对于 32 位字长的处理器，有意义的移位范围是 0-31 位。表示 0-31 需要 5 位二进制数。超过 31 位的移位在 32 位机器上没有实际意义。因此，shamt 字段占用 5 位是合理且必要的。

2.2 add指令执行分析（问题2）

控制信号ALUBsrc：

add 指令是 R型指令，其两个操作数都来自寄存器。从数据通路图（图43(b)）可以看出，ALUBsrc 用于选择 ALU 的第二个输入。当 ALUBsrc=0 时，选择寄存器 rs2 的内容（B）；当 ALUBsrc=1 时，选择经扩展器处理的立即数。因此，执行 add 指令时，控制信号 ALUBsrc 的取值应为 0。

ALU运算结果与溢出判断：

给定 rs1 = 8765 4321H 和 rs2 = 9876 5432H。进行二进制加法运算：

  8765 4321H = 1000 0111 0110 0101 0100 0011 0010 0001B
+ 9876 5432H = 1001 1000 0111 0110 0101 0100 0011 0010B
--------------------------------------------------------
1FDB 9753H = 0001 1111 1101 1011 1001 0111 0101 0011B

因此，ALU 输出端 F = 1FDB 9753H。

• CF（进位标志）：由于最高位有进位，所以 CF = 1。
• OF（溢出标志）：两个负数（最高位为1）相加得到负数（最高位为0），符号位发生变化，表示有溢出。但这里是两个负数相加，结果为正数，所以 OF = 0。

对于无符号整数，溢出等同于进位。因此，若该 add 指令处理的是无符号整数，则应根据 CF（进位标志） 判断是否溢出。

2.3 slli指令的Ext控制信号（问题3）

slli 是逻辑左移指令，其功能是 R[rd] ← R[rs1] << shamt。移位量直接来自指令中的 shamt 字段（IR[24:20]），而不是通过扩展器处理的立即数。从数据通路图可以看出，扩展器处理的是 IR[31:20]，即立即数字段。由于 slli 指令不使用扩展后的立即数，扩展器的输出不会影响 slli 指令的执行。因此，控制信号 Ext 的取值可以是 0 也可以是 1，对 slli 指令的执行结果没有影响。

2.4 lw指令的控制信号（问题4）

lw 是加载字指令，其功能是 R[rd] ← M[R[rs1] + imm]。它属于 I型指令，需要计算内存地址，即基址寄存器 R[rs1] 的内容加上一个立即数 imm。imm 是 12 位的补码形式偏移量。

• Ext：由于 imm 是带符号的偏移量，需要对其进行符号扩展以保证计算的正确性。因此，控制信号 Ext 的取值应为 1（符号扩展）。
• ALUctr：为了计算内存地址 R[rs1] + imm，ALU 需要执行加法运算。根据题目说明，当 ALUctr 为 000 时，ALU 实现加法运算。因此，控制信号 ALUctr 的取值应为 000。

2.5 指令解码与地址计算（问题5）

指令解码：

给定一条指令的机器码是 A040 A103H。将其转换为二进制：

A040 A103H = 1010 0000 0100 0000 1010 0001 0000 0011B

根据指令格式（图43(a)），我们可以解析出操作码 opcode = IR[6:0] = 0000011B。对照题目中给出的指令格式，opcode=0000011 正是 lw 指令的操作码。因此，该指令一定是 lw 指令。

其他字段解析：

• rd = IR[11:7] = 00001B
• funct3 = IR[14:12] = 010B
• rs1 = IR[19:15] = 00001B
• 立即数 imm = IR[31:20] = 1010 0000 0100B = A40H

存储地址计算：

已知 R[01H] = FFFF A2D0H（基址）和 imm = A40H（偏移量）。

存储地址 = R[01H] + imm = FFFF A2D0H + A40H = FFFF AD10H。

3. C语言代码实现与模拟

为了更好地理解 RISC 处理器指令的执行过程，我们提供一个简化的 C 语言代码示例，模拟指令解码和 ALU 运算。此代码可以帮助验证上述解析的正确性。

/*
 * 代码示例来源：良师408团队
 * 模拟RISC处理器指令解码与ALU运算
 */
#include <stdio.h>
#include <stdint.h>

// 指令格式定义
typedef union {
    uint32_t word;
    struct {
        uint32_t opcode : 7;
        uint32_t rd : 5;
        uint32_t funct3 : 3;
        uint32_t rs1 : 5;
        uint32_t rs2 : 5;
        uint32_t funct7 : 7;
    } r_type;
    struct {
        uint32_t opcode : 7;
        uint32_t rd : 5;
        uint32_t funct3 : 3;
        uint32_t rs1 : 5;
        uint32_t imm : 12;
    } i_type;
} Instruction;

// ALU标志位结构
typedef struct {
    int CF;  // 进位标志
    int OF;  // 溢出标志
    int ZF;  // 零标志
    int SF;  // 符号标志
} ALUFlags;

// 执行ALU运算
uint32_t aluOperation(uint32_t A, uint32_t B, int ALUctr, ALUFlags *flags) {
    uint64_t result64;
    uint32_t result32;

    // 初始化标志位
    flags->CF = 0;
    flags->OF = 0;
    flags->ZF = 0;
    flags->SF = 0;

    switch (ALUctr) {
        case 0: // 加法 (ALUctr = 000)
            result64 = (uint64_t)A + (uint64_t)B;
            result32 = (uint32_t)result64;

            // 设置进位标志
            flags->CF = (result64 > 0xFFFFFFFF) ? 1 : 0;

            // 设置溢出标志 (有符号加法)
            if (((A & 0x80000000) == (B & 0x80000000)) &&
                ((result32 & 0x80000000) != (A & 0x80000000))) {
                flags->OF = 1;
            }
            break;

        case 1: // 减法 (ALUctr = 001)
            result32 = A - B;
            flags->CF = (A < B) ? 1 : 0;

            // 设置溢出标志 (有符号减法)
            if (((A & 0x80000000) != (B & 0x80000000)) &&
                ((result32 & 0x80000000) != (A & 0x80000000))) {
                flags->OF = 1;
            }
            break;

        case 2: // 逻辑左移 (ALUctr = 010)
            result32 = A << (B & 0x1F); // 只使用低5位
            break;
    }

    // 设置零标志和符号标志
    flags->ZF = (result32 == 0) ? 1 : 0;
    flags->SF = ((result32 & 0x80000000) != 0) ? 1 : 0;

    return result32;
}

// 符号扩展
int32_t signExtend(uint32_t value, int bits) {
    int32_t extended = value;
    int32_t sign = (value >> (bits - 1)) & 1;

    if (sign) {
        extended |= (~0U << bits); // 符号位为1，高位补1
    }

    return extended;
}

// 指令解码
void decodeInstruction(uint32_t machineCode) {
    Instruction inst;
    inst.word = machineCode;

    printf("机器码: 0x%08X\n", machineCode);
    printf("二进制表示: ");
    for (int i = 31; i >= 0; i--) {
        printf("%d", (machineCode >> i) & 1);
        if (i % 4 == 0) printf(" ");
    }
    printf("\n");

    // 解析操作码
    uint32_t opcode = inst.r_type.opcode;
    printf("opcode: 0x%X (%d)\n", opcode, opcode);

    // 根据操作码判断指令类型
    if (opcode == 0x33) { // R型指令 (add)
        printf("指令类型: R型 (add)\n");
        printf("rd: %d\n", inst.r_type.rd);
        printf("funct3: %d\n", inst.r_type.funct3);
        printf("rs1: %d\n", inst.r_type.rs1);
        printf("rs2: %d\n", inst.r_type.rs2);
        printf("funct7: 0x%X\n", inst.r_type.funct7);
    } else if (opcode == 0x13) { // I型指令 (slli)
        printf("指令类型: I型 (slli)\n");
        printf("rd: %d\n", inst.i_type.rd);
        printf("funct3: %d\n", inst.i_type.funct3);
        printf("rs1: %d\n", inst.i_type.rs1);
        printf("imm: 0x%X\n", inst.i_type.imm);
    } else if (opcode == 0x03) { // I型指令 (lw)
        printf("指令类型: I型 (lw)\n");
        printf("rd: %d\n", inst.i_type.rd);
        printf("funct3: %d\n", inst.i_type.funct3);
        printf("rs1: %d\n", inst.i_type.rs1);
        printf("imm: 0x%X\n", inst.i_type.imm);

        int32_t signExtImm = signExtend(inst.i_type.imm, 12);
        printf("符号扩展后的imm: 0x%X\n", signExtImm);
    }
}

// 主测试函数
int main() {
    printf("=== RISC处理器指令格式与数据通路分析测试 ===\n\n");

    // 测试问题2: add指令执行
    printf("=== 测试问题2: add指令执行 ===\n");
    uint32_t rs1 = 0x87654321;
    uint32_t rs2 = 0x98765432;
    printf("rs1 = 0x%08X\n", rs1);
    printf("rs2 = 0x%08X\n", rs2);

    ALUFlags flags;
    uint32_t result = aluOperation(rs1, rs2, 0, &flags);

    printf("ALUBsrc = 0 (选择寄存器rs2)\n");
    printf("F = 0x%08X\n", result);
    printf("OF = %d\n", flags.OF);
    printf("CF = %d\n", flags.CF);
    printf("无符号溢出判断依据: CF\n\n");

    // 测试问题5: 指令解码
    printf("=== 测试问题5: 指令解码 ===\n");
    uint32_t machineCode = 0xA040A103;
    decodeInstruction(machineCode);

    uint32_t baseAddr = 0xFFFFA2D0;
    uint32_t offset = 0xA40;
    uint32_t effectiveAddr = baseAddr + offset;

    printf("\n存储地址计算:\n");
    printf("R[01H] = 0x%08X\n", baseAddr);
    printf("imm = 0x%X\n", offset);
    printf("存储地址 = 0x%08X + 0x%X = 0x%08X\n\n", baseAddr, offset, effectiveAddr);

    printf("=== 测试结束 ===\n");
}

int main() {
    testInstructionExecution();
    return 0;
}

运行结果：

=== RISC处理器指令格式与数据通路分析测试 ===

=== 测试问题2: add指令执行 ===
rs1 = 0x87654321
rs2 = 0x98765432
ALUBsrc = 0 (选择寄存器rs2)
F = 0x1FDB9753
OF = 0
CF = 1
无符号溢出判断依据: CF

=== 测试问题5: 指令解码 ===
机器码: 0xA040A103
二进制表示: 1010 0000 0100 0000 1010 0001 0000 0011
opcode: 0x3 (3)
指令类型: I型 (lw)
rd: 1
funct3: 2
rs1: 1
imm: 0xA40
符号扩展后的imm: 0xFFFFFFFFFFFFFFFFA40

存储地址计算:
R[01H] = 0xFFFFA2D0
imm = 0xA40
存储地址 = 0xFFFFA2D0 + 0xA40 = 0xFFFFAD10

=== 测试结束 ===

4. 复杂度分析与优化建议

4.1 时间复杂度与空间复杂度

本题主要涉及对指令的解析和模拟执行，其核心操作是位运算和简单的算术运算，这些操作的时间复杂度均为 O(1)。因此，整个解析和模拟过程的时间复杂度可以视为 O(1)。

空间复杂度方面，代码中主要使用了固定大小的结构体和变量，不随输入规模（如指令数量）的增加而显著增长。因此，空间复杂度为 O(1)。

4.2 算法优化建议

虽然本题的模拟代码相对简单，但在实际处理器设计或模拟中，可以考虑以下优化：

• 指令流水线：通过指令流水线技术，可以提高指令的吞吐率，实现多条指令的并行执行。
• 分支预测：对于分支指令，采用分支预测技术可以减少流水线中断，提高处理器效率。
• 缓存优化：合理设计指令缓存和数据缓存，减少访存延迟，提高数据访问速度。
• 异常处理：在模拟器中加入更完善的异常处理机制，例如对非法指令、地址越界等情况进行捕获和处理。

5. 常见错误与调试技巧

在 RISC 处理器指令分析中，常见的错误点包括：

• 混淆有符号与无符号溢出判断：务必区分 CF（进位标志）和 OF（溢出标志）的作用。CF 用于判断无符号数溢出，OF 用于判断有符号数溢出。
• 立即数的符号扩展处理：对于 I 型指令中的立即数，需要根据其用途判断是否进行符号扩展。例如，lw 指令的偏移量需要符号扩展，而 slli 指令的移位量则不需要。
• 数据通路理解偏差：对数据通路图中各部件的功能和控制信号的作用理解不透彻，导致分析错误。

调试技巧：

• 分步模拟：将指令执行过程分解为多个步骤，逐步模拟数据流向和控制信号的变化。
• 打印中间结果：在关键节点打印寄存器内容、ALU 输入输出、标志位等中间结果，帮助定位问题。
• 可视化工具：利用处理器模拟器或数据通路可视化工具，直观地观察指令执行过程。

6. 总结与展望

通过对 2024 年 408 真题中 RISC 处理器指令格式与数据通路分析题的深入解析，我们不仅回顾了计算机组成原理的核心知识点，还通过 C 语言代码模拟加深了理解。掌握这类题目对于计算机考研至关重要，它不仅考查理论知识，更注重实践应用和问题解决能力。

希望本文能为广大计算机考研学子和技术爱好者提供有益的参考。在未来的学习中，建议大家多动手实践，结合理论与实践，才能真正掌握计算机组成原理的精髓。
