随着移动设备的普及和快充技术的快速发展，PD（Power Delivery）快充协议已成为主流充电标准之一。然而，许多传统设备或DIY项目仍需要固定电压供电（如5V、9V、12V、20V），这就需要一种特殊的解决方案——PD快充诱骗芯片。本文将深入解析这类芯片的工作原理，并以XSP25为例，详细介绍如何从支持PD协议的充电器中安全获取所需电压。

USB快充控制芯片又称为快充诱骗芯片，是一种集成电路，主要用来和充电器内部的供电协议芯片进行通讯握手快充协议。它一般应用在Type-C接口的控制电路中，可以和充电器通讯，获取充电器的快充电压，例如：5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V5A、28V5A等等。电路中使用这种Type-C控制芯片后，可以自适应市面上各家的快充协议充电器，使其输出快充电压给产品供电。一般常见应用在需要快充电压供电（9V/12V等）的产品上，例如：3C数码产品、小型加热产品、电池快充、老化测试工具等

XSP25芯片的特性解析

1. 硬件设计亮点

• 采用QFN-20封装（3x3mm）
• 工作电压范围5-20V，最大功耗仅0.010A，支持EN 使能控制输出和保护
• 支持串口通讯功能，外部芯片可通过串口读取充电器功率信息来调整负载大小，防止负载功率过大导致充电器复位重启。
• 多协议支持，支持PD协议、QC协议、三星AFC协议和华为FCP协议等，可通过I/O口可动态切换或固态切换请求电压

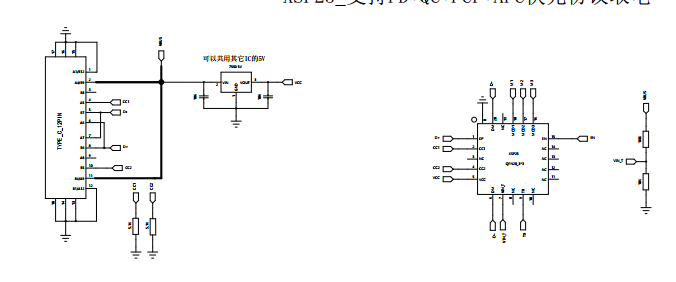

电路设计

芯片外围由7颗元器件阻成，电路非常简单

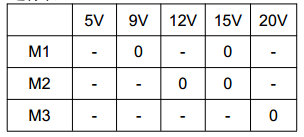

电压选择表

动态切换电压：“-”内部上拉5V, “0”是低电平0V, 需要某个电压将对应的MOD接低电平，若是单片机控制，“-”设置为输入模式/高阻态，“0”是输出低电平。

电阻选择电压档位：“-”是悬空，“0”是接地，例如需要9V电压，使用1K以内的电阻给M1接地，也可直接给M1接地。

设计注意事项：

1、 CC 网络的 5.1K 电阻要靠近 Type-C 摆放。
2、 底部焊盘 GND 一定要接地。
3、 芯片的 CC/DP/DM 网络要远离干扰源。

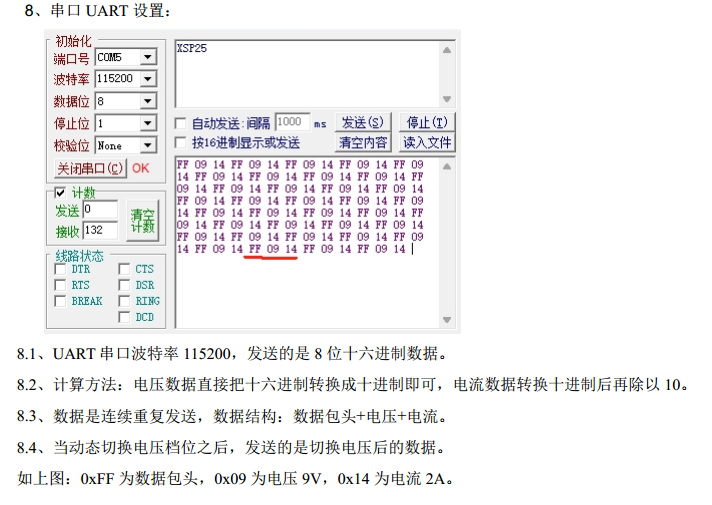

UART 串口发送功率信息设置：

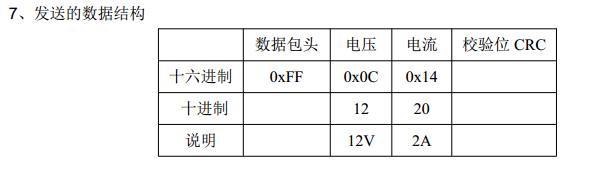

将外部 MCU 芯片的 RX 连接 XSP25 的 TX 接口， 刚上电时，将外部 MCU 的串口设置为高阻态，不能给 XSP25 的串口电压，否则会影响到芯片取电，等待 2-3 秒左右即可读取， 外部设备的 MCU读取到功率信息后，可以根据充电器的功率调整负载的大小
