芯片概述

      GC4931P是一款三相无刷直流电机预驱动芯片，采用QFN28封装（5mm×5mm），工作电压范围4.7-36V，最大支持38V极限电压。芯片内置多重保护机制，包括过温保护（170℃关断）、过压保护（29V触发）和堵转保护（时间可调）。

核心特性

• 驱动能力：可驱动6个NMOS管组成的三相半桥

• 保护功能：

  • 过温保护：155-185℃范围

  • 过压保护：28.5-29.5V可调

  • 堵转保护：1.5-2.5s可调（通过CLD脚电容设置）

• 控制接口：

  • 3路霍尔输入（HA/HB/HC）

  • 使能控制（ENABLE）

  • 方向控制（DIR）

  • 刹车控制（BRAKEZ）

• 工作参数：

  • 工作温度：-40~110℃

  • 静态电流：3.3-6mA

  • 栅极驱动电流：20-30mA

  •

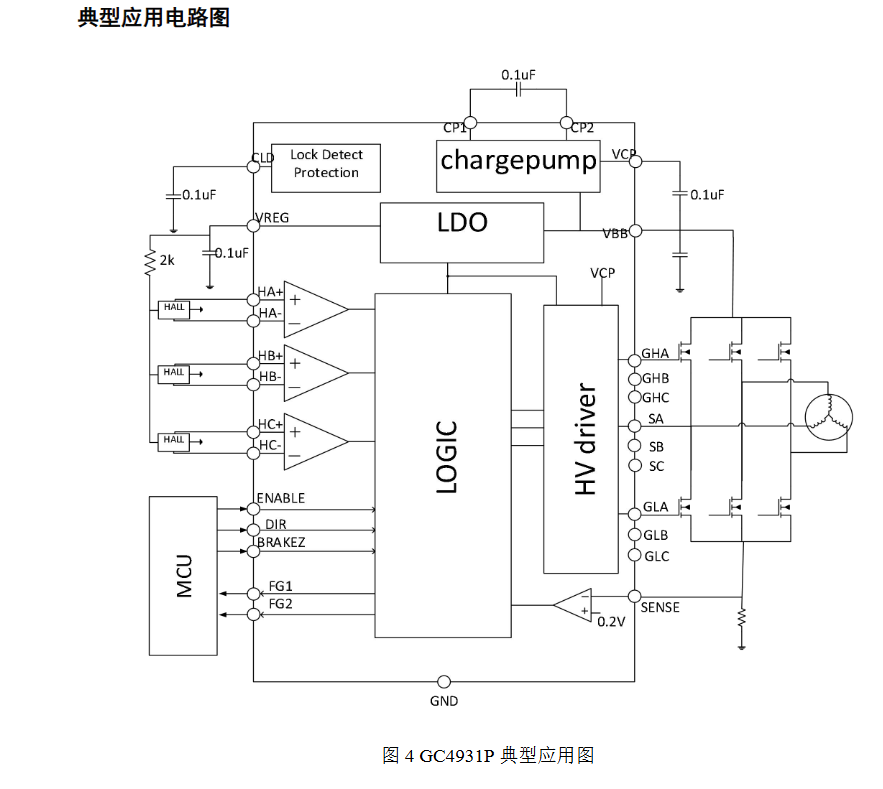

典型应用

芯片内置同步整流功能，可显著降低系统功耗。典型应用包括：

• 电动工具

• 工业电机控制

• 家电电机驱动

封装与生产

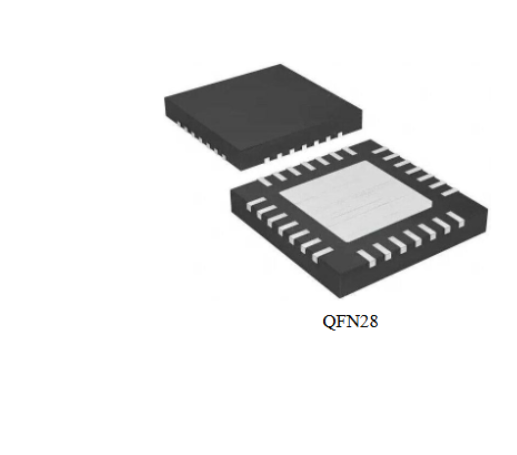

芯片采用QFN28封装，载带包装规格为：

• 每13英寸卷盘：6075片

• 标准包装：5K/盒，10K/盒，80K/箱

•
