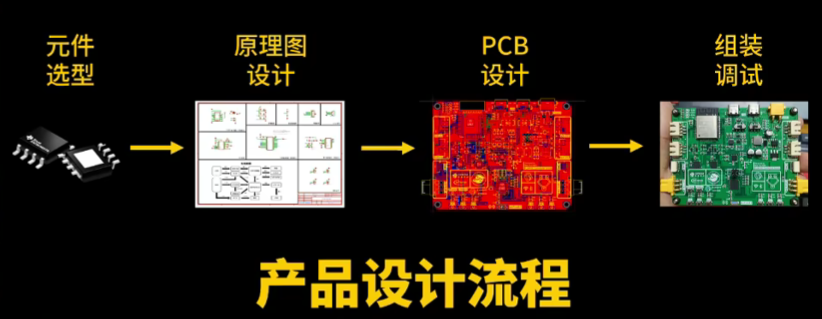

根据电子产品的设计流程来详细了解如何正确的阅读数据手册。

很多数据手册来自国外厂商，所以我们通常需要先将数据手册翻译为中文。

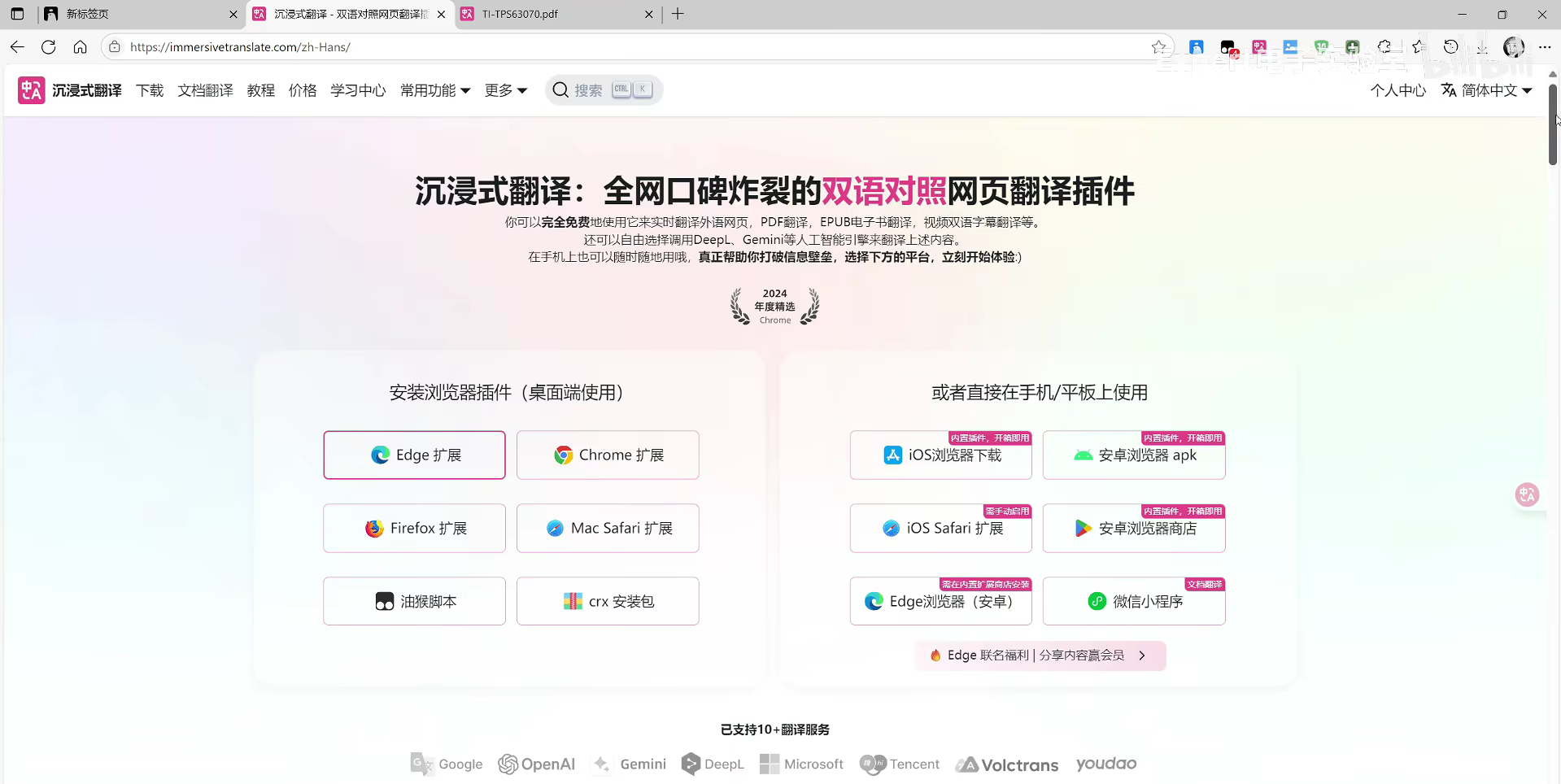

这里推荐使用 沉浸式翻译 这款软件。

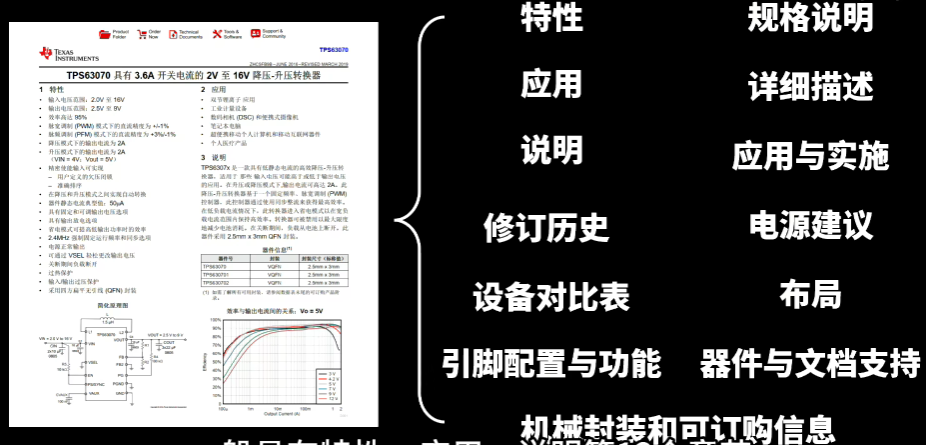

对于一份规范的数据手册，一般具有特性、应用、说明等13个章节。

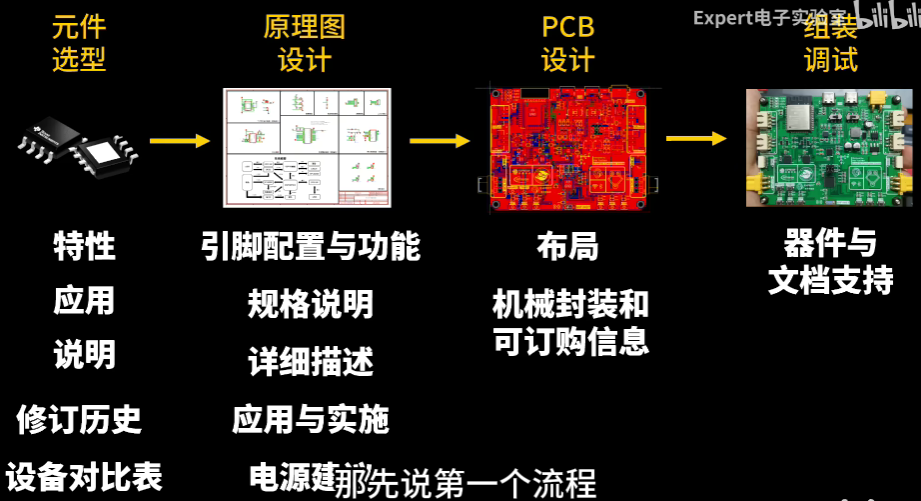

这几个章节恰好与电子产品的设计流程相互对应。

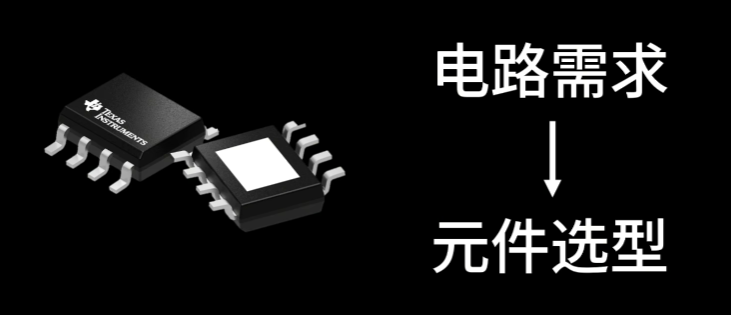

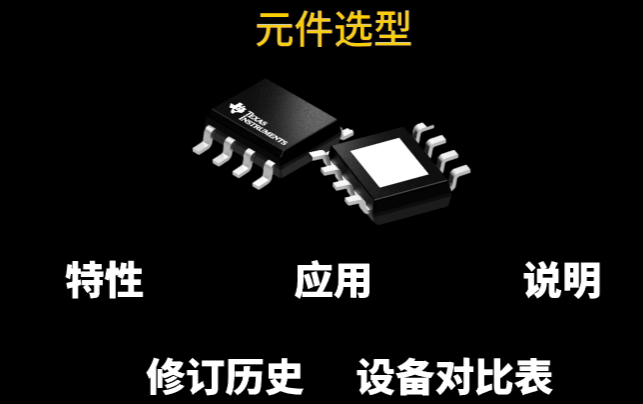

1.元件选型

需要工程师对电路需求有一个大概的了解，同时按照需要选择合适的元件。

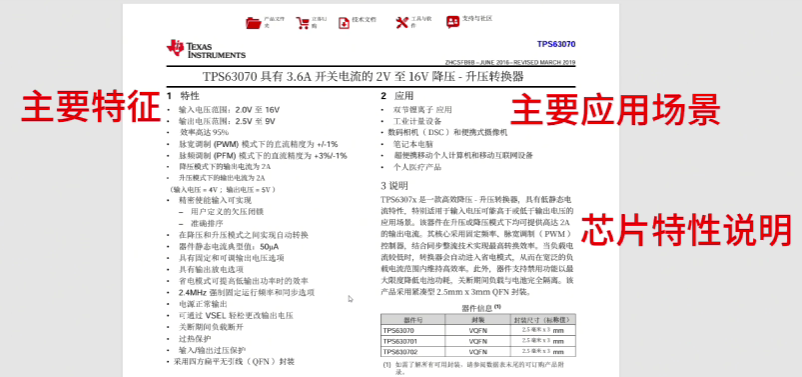

在特性、应用、说明中芯片厂家会将芯片的一些主要特征如：输入电压、输出电压、工作效率等，主要应用场景和芯片特性说明放在开头的三个章节中。通常情况下，通过阅读这几个章节就可以大致判断这款芯片是否符合项目的需求。

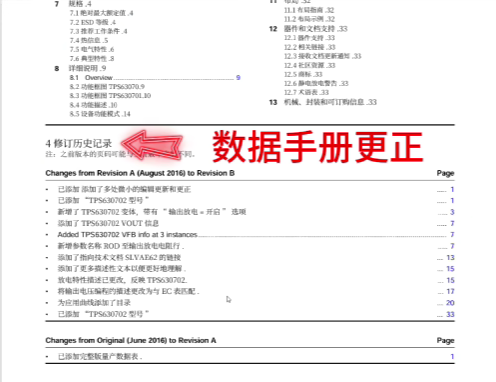

第四个章节是手册的修订历史记录，主要记录一些手册的更正，该部分的内容一般可以直接跳过。

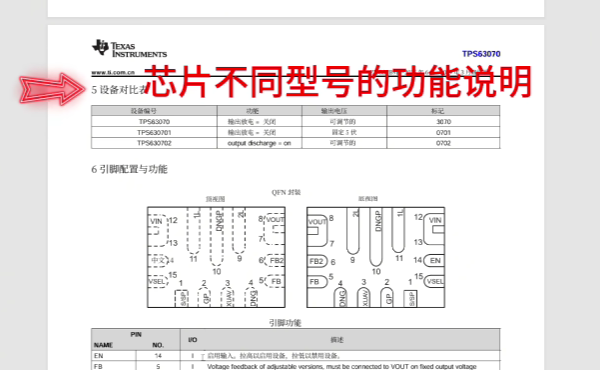

对于一些具有不同型号的芯片，例如TPS6307，分为可调输出和固定输出版本，因此对于不同型号的功能说明会放在第五章即设备对比表中。

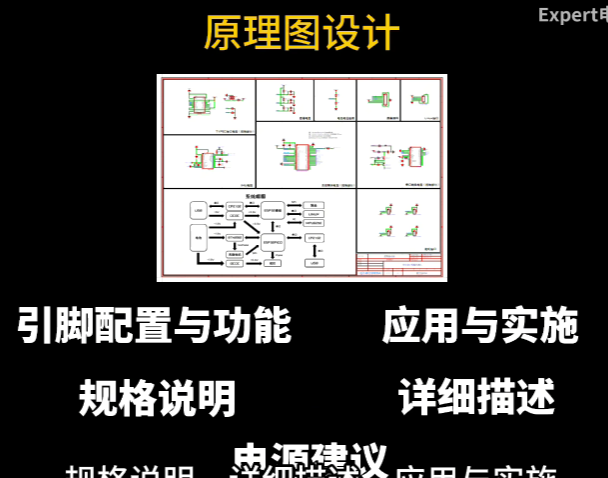

2.原理图设计

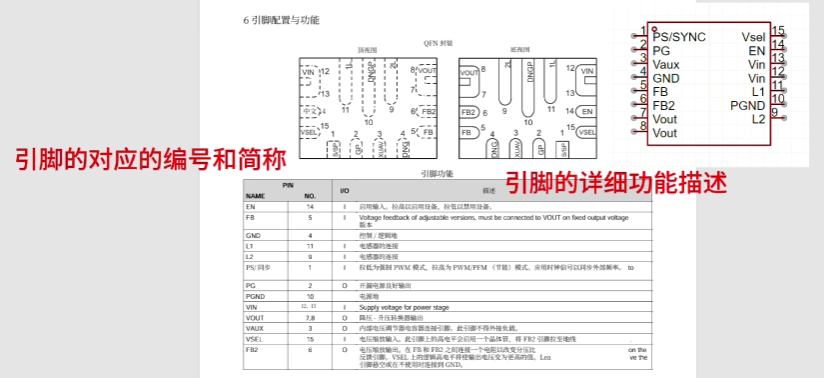

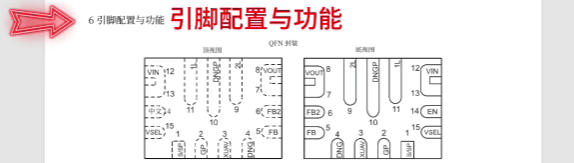

在引脚配置与功能这一章，厂家会给出芯片每个引脚的详细功能描述 ，同时还会给出每个引脚对应的编号和英文简称。在设计原理图时，如果需要画对应的元件符号，可以参照这一章的内容进行绘制。

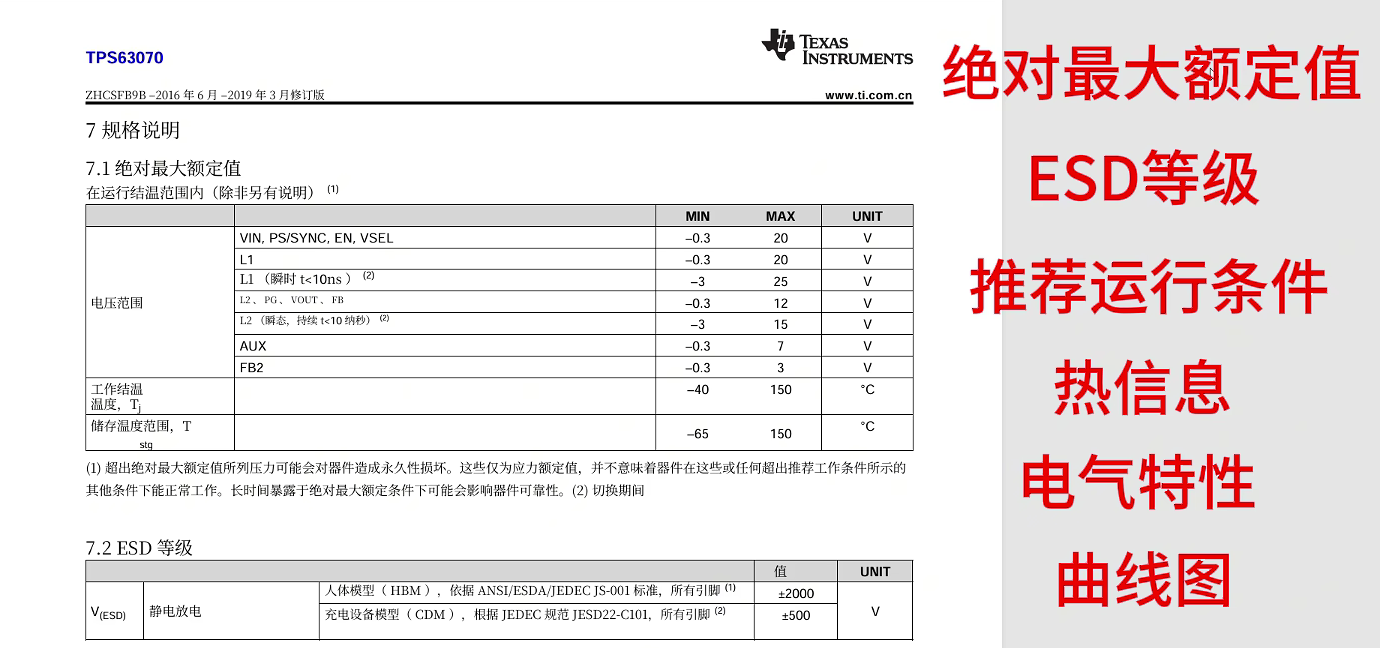

第七章是规格说明，相比于手册开头的特性说明，规格说明会更加详细的列举芯片的各项电气特性，以及给出在不同工作条件下芯片各项参数的变化曲线图，所以在设计原理图的时候，需要结合这些电气特性，保证电路设计的各项参数符合要求。

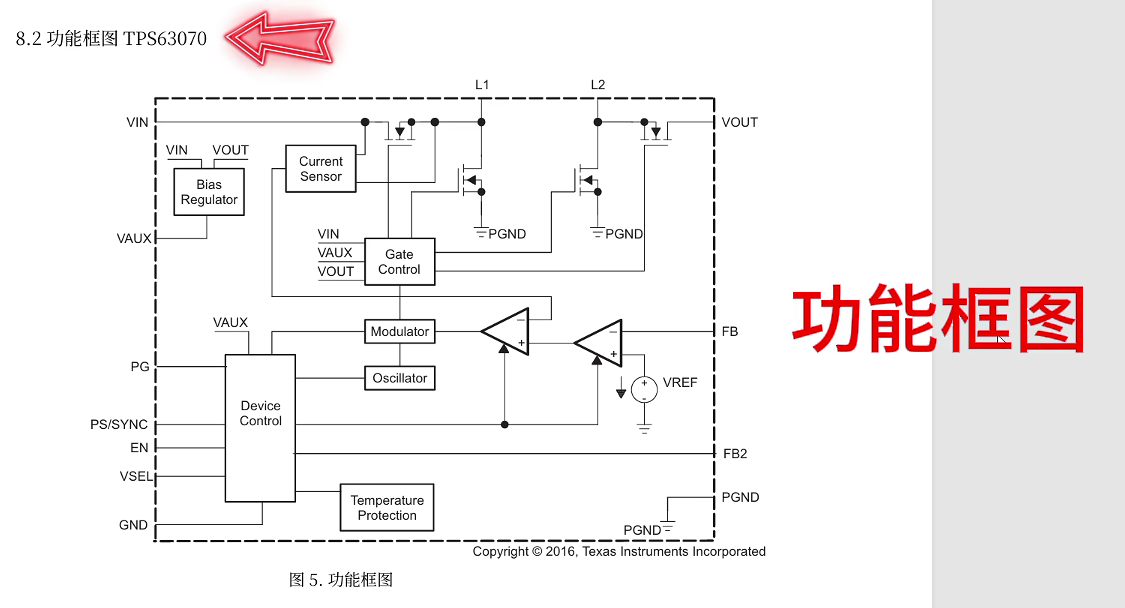

第八章是详细描述，这一章中最重要的是功能框图，功能框图可以看成是芯片内部工作原理的说明书，厂家会根据功能框图描述芯片各个功能的实现原理。如果我们需要了解芯片各个功能的使用方法就可以通过阅读这一章内容来进行了解。

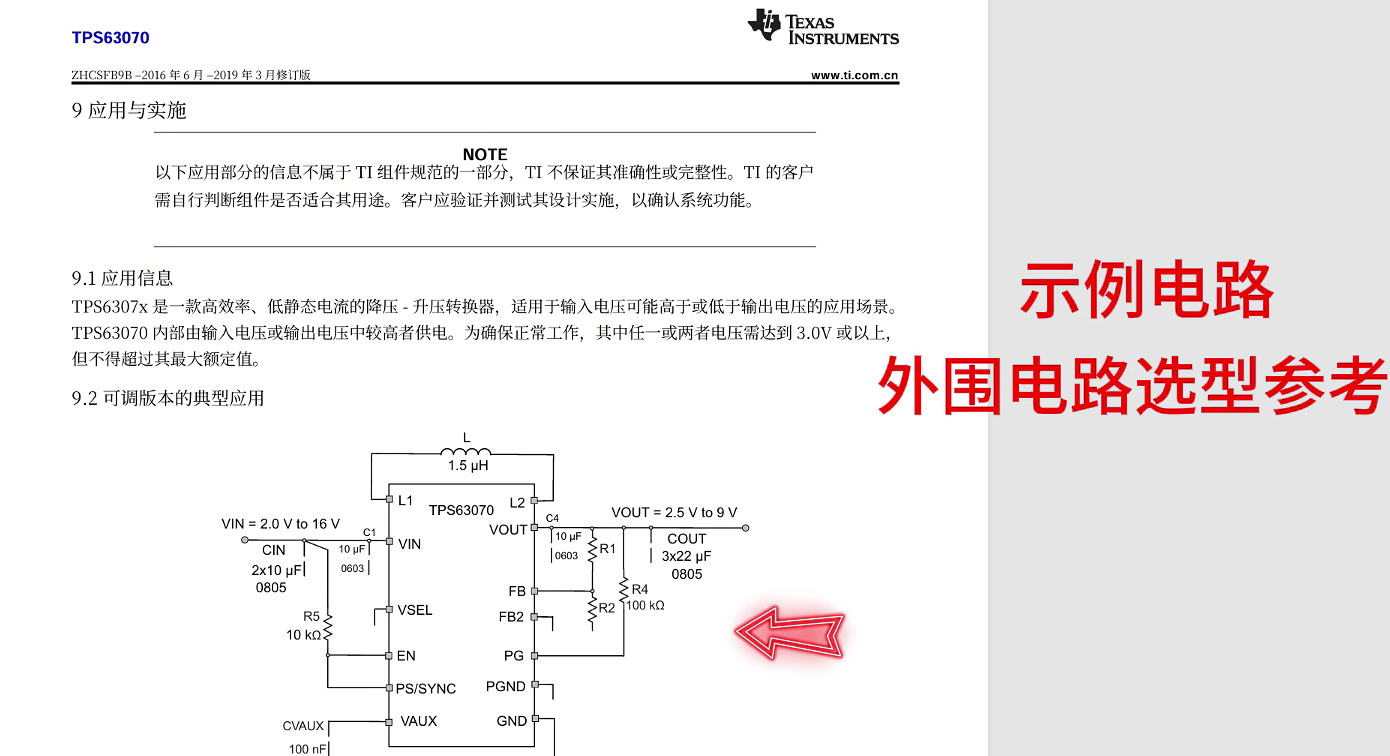

第九章是应用与实施，这一张内容非常关键，是厂家为我们提供的一些示例电路，参考厂家的示例电路进行电路设计，可以大大提高原理图设计的正确率。

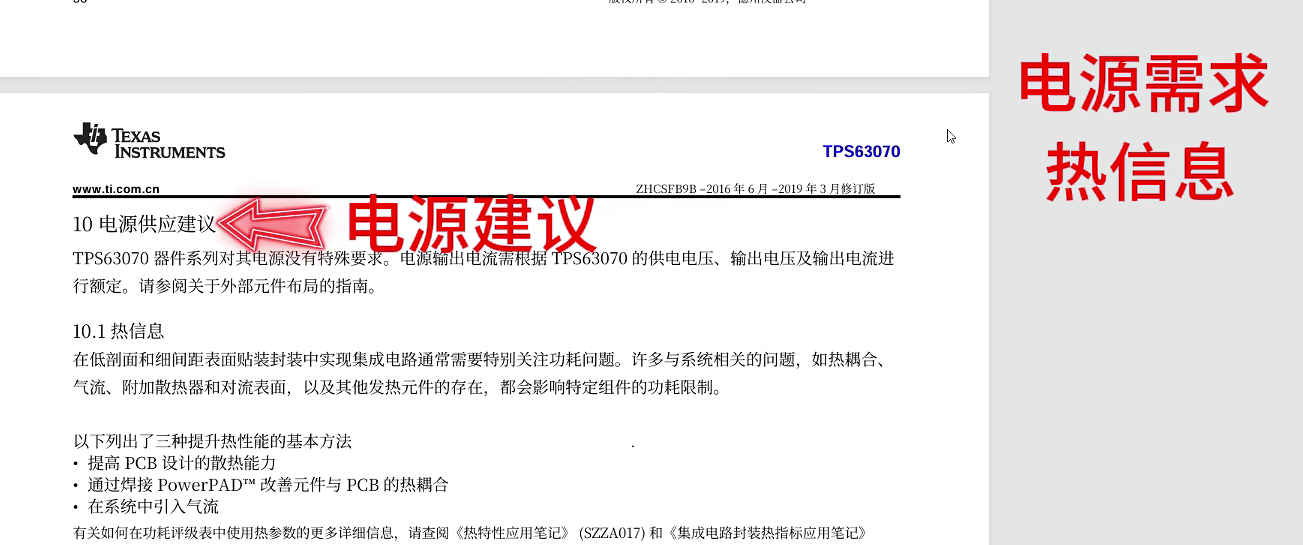

第十章是供电建议，厂家会告诉我们这个芯片有没有对电源的特殊需求，同时告诉我们一些和芯片散热相关的信息。

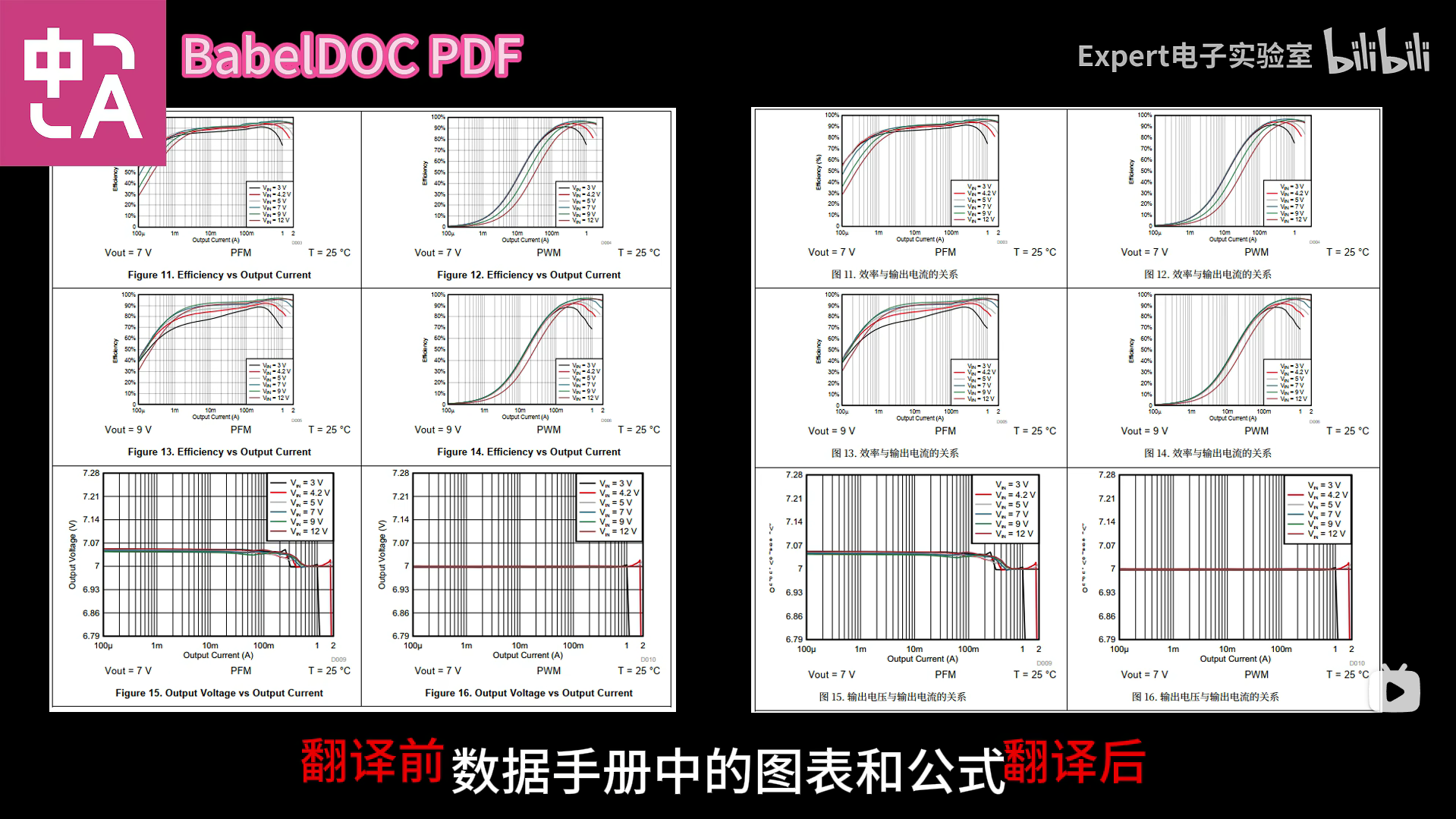

可以看到借助沉浸式翻译的BabelDOC PDF功能，可以准确的还原数据手册中的图表和公式，阅读更加轻松流畅。

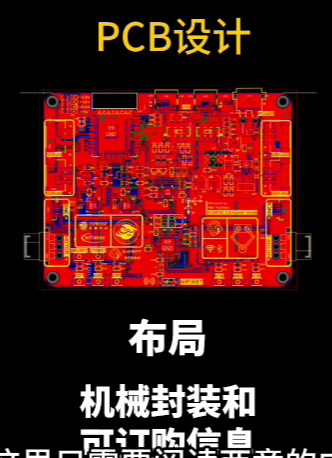

3.PCB设计

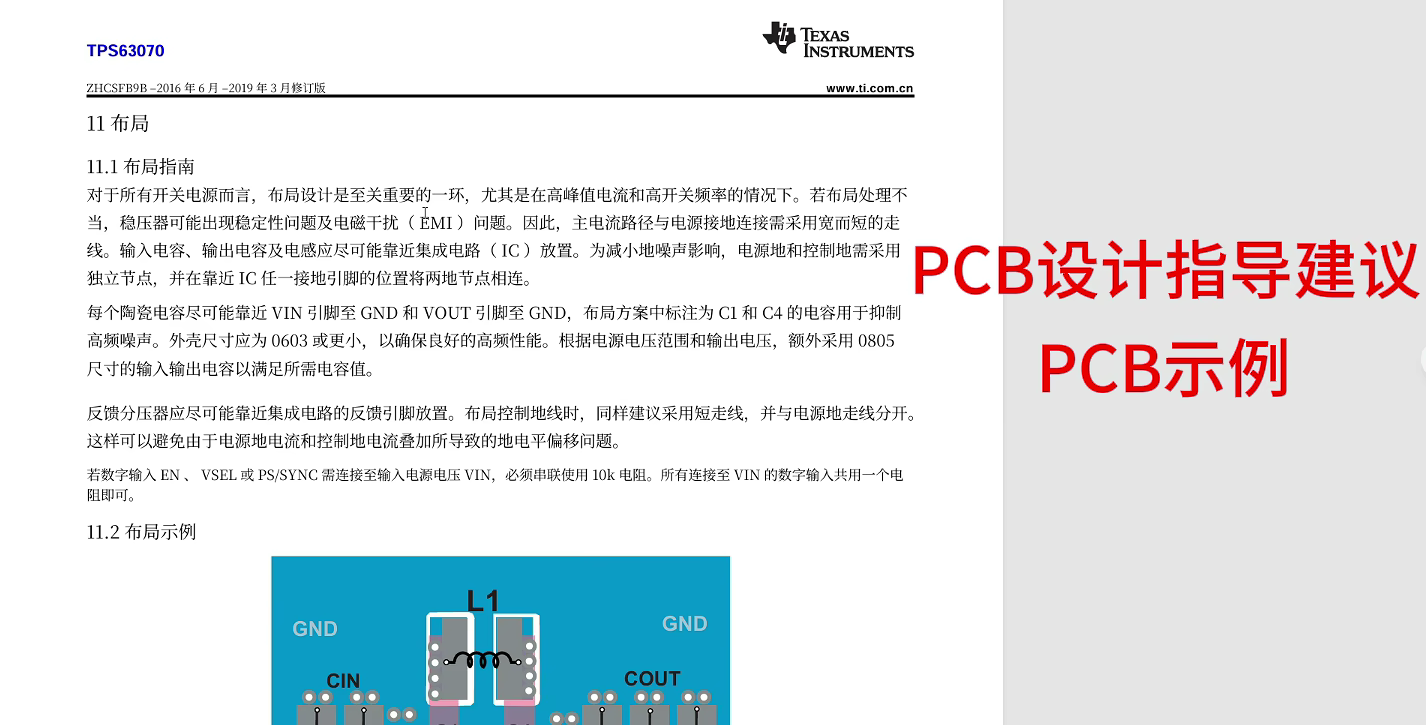

第11章布局，在布局中，厂家会给出PCB设计的一些指导建议，同时给出布局的示例。

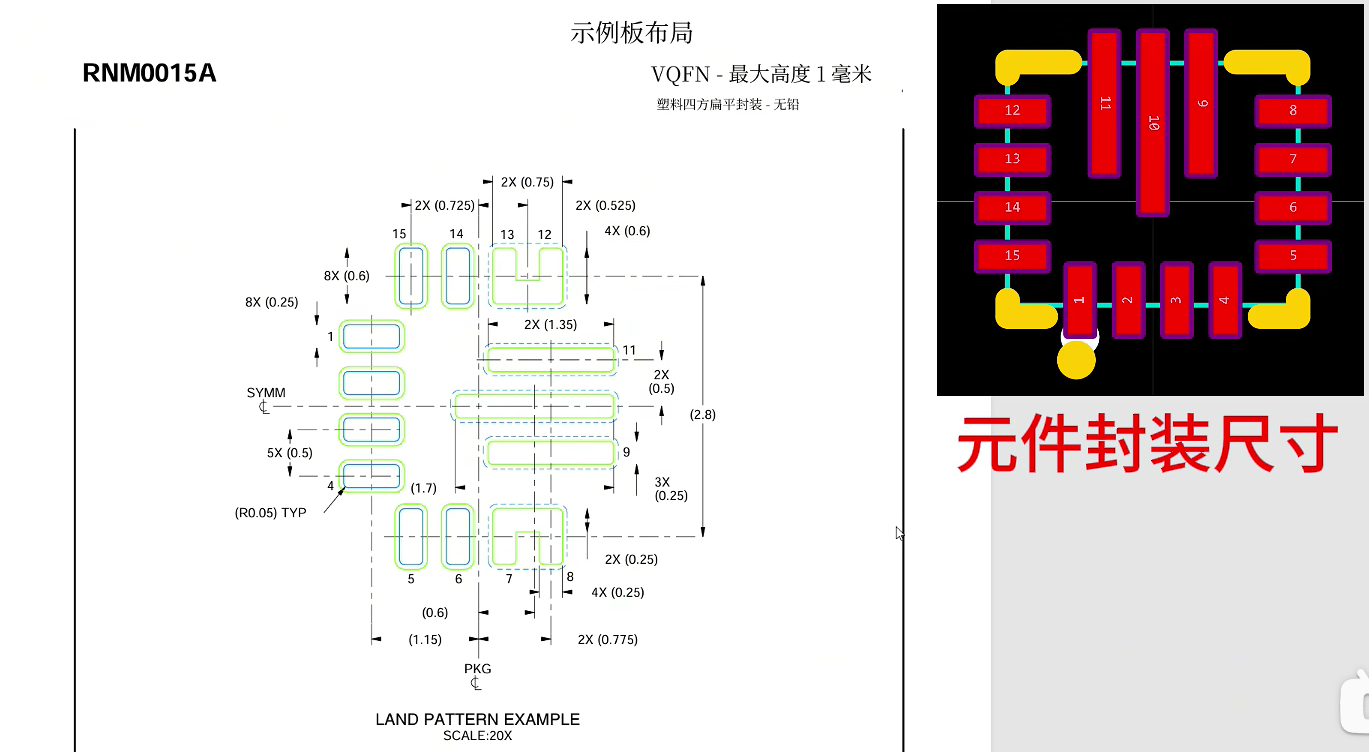

第13章是机械封装和可订购信息，可以找到元器件封装对应的尺寸，这样就可以自己绘制元器件封装。

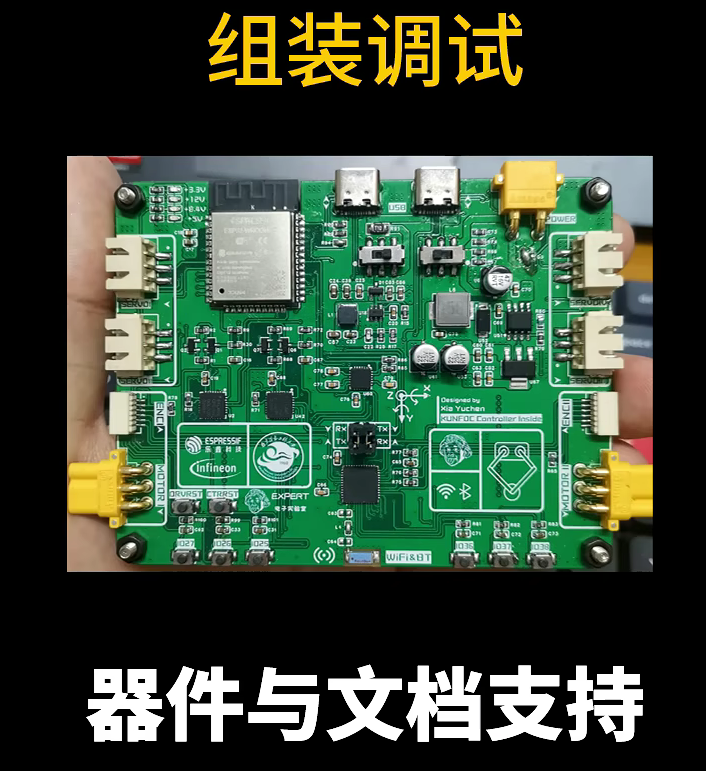

4.组装调试

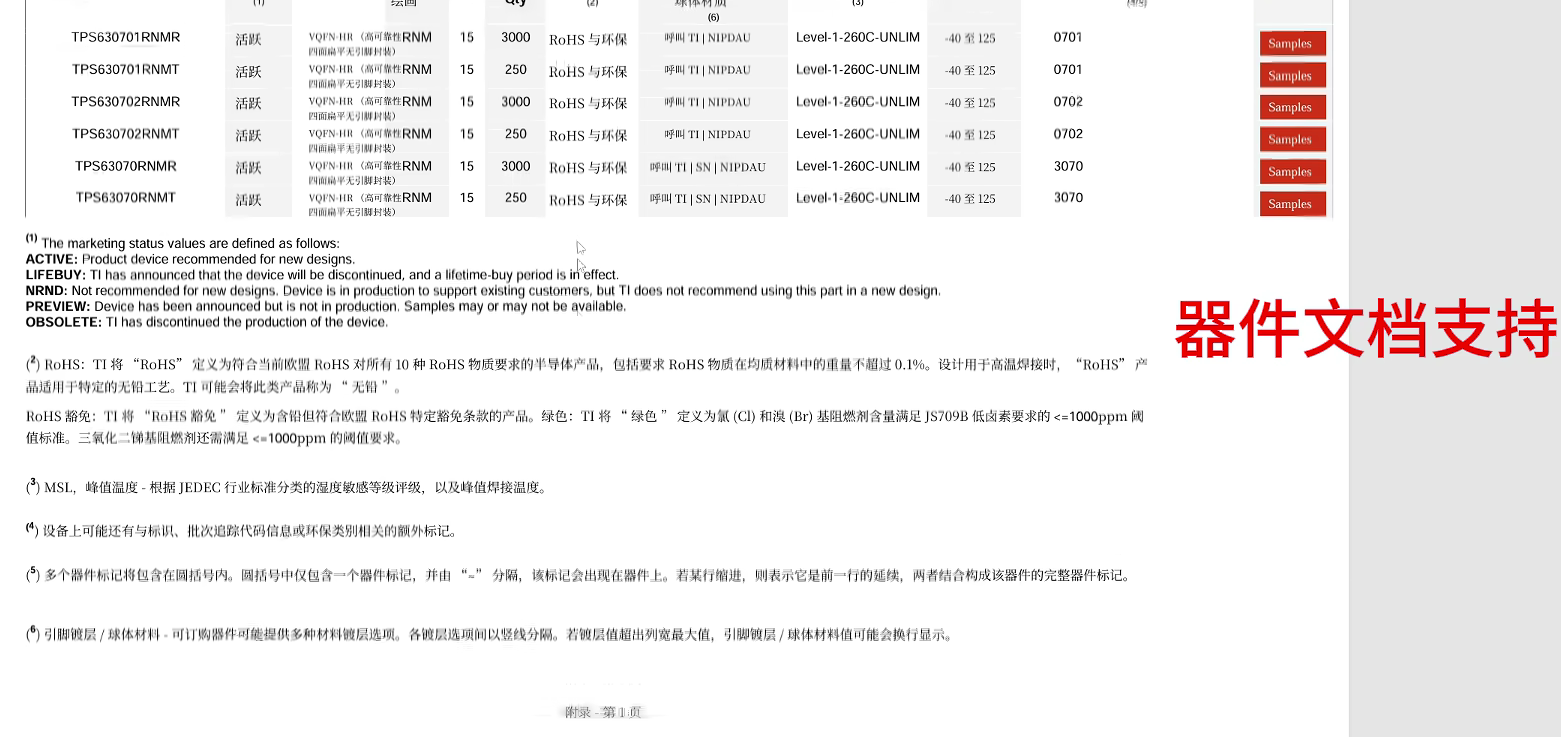

需要参考第12章器件与文档支持，在这一章可以获得一些和器件相关的技术文档，社区资源、工具以及软件，如果有需求的话，还可以在官网进行订购。

【总结】数据手册的阅读方法

对号入座

只需要在对应的设计环节阅读手册的对应章节即可。
