TP4056单节锂电池充电管理芯片详解
TP4056充电原理,TP4056充电电路设计,TP4056芯片参数详细介绍,
TP4056是单节锂电子电池恒流/恒压线性充电器
特点
根据电池电压不断调整充电电压和充电电流
使用外部电阻大小控制充电电流的大小
软启动(逐步增加充电电压和充电电流)限制浪涌电流
使用ESOP封装,底部有散热片利于散热,芯片的充电电流较大时会发烫
外部元器件使用少,无需外接MOS管、检测电阻、隔离二极管
内部有热反馈电路检测TP4056芯片温度,当芯片自身温度过高时,会自动降低充电电流来降低芯片温度,这个功能可以最大限度利用芯片充电,不用担心TP4056过热损坏自身或者是外部元器件
外部有检测电池温度的接口,实时检测电池温度,防止电池温度过热或过冷
输入电压断开不充电时,漏电流在1uA以下
自动再充电
最大充电电流可以达到1A
管脚分布
管脚描述 | 应用 |
TEMP | 电池温度检测输入 |
PROG | 可编程恒流充电电流设置端 |
GND | 地端 |
VCC | 电源端 |
BAT | 电池端,接电池正极 |
STDBY | 电池充电完成指示端,充电完成,端口被拉低,其他时候为高阻态 |
CHRG | 电池充电指示端,充电时,端口被拉低,其他时候为高阻态 |
CE |
芯片使能输入端 |

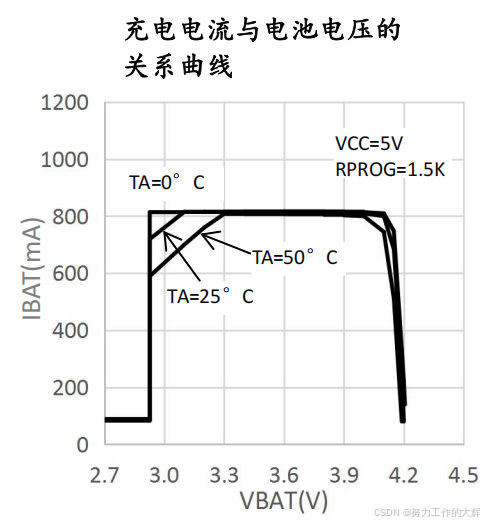

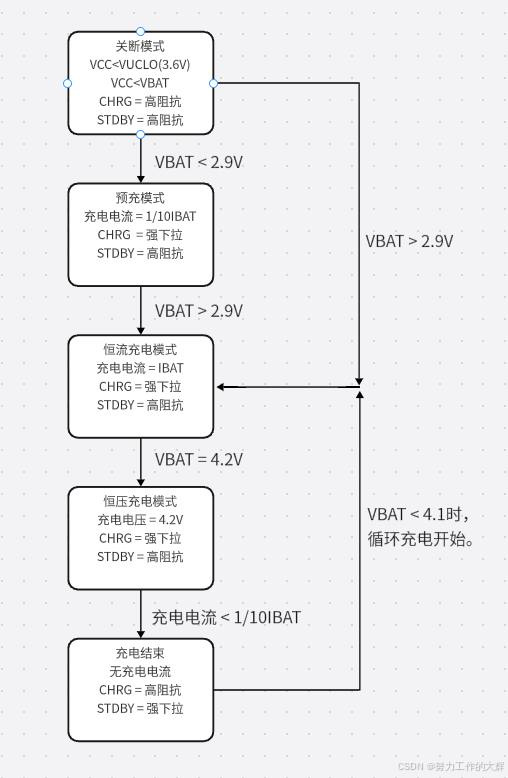

TP4056充电过程(工作原理)
1、外部电压VCC(USB充电口,5V电源)大于TP4056的电压锁定(3.6V)和芯片CE使能端高电平;且外部电压需要比电池电压高,才能开启TP4056充电芯片。
2、当电池电压低于2.9V时,先用小电流对电池进行预充电
3、当电池电压高于2.9V时,充电芯片采用恒流模式对电池充电充电,电流由充电电阻决定
4、当电池电压充电到4.2V时,充电电流逐渐减小,TP4056进入恒压充电模式
5、当充电电流减小到充电结束阈值(恒流充电电流的1/10)时,充电周期结束
循环充电

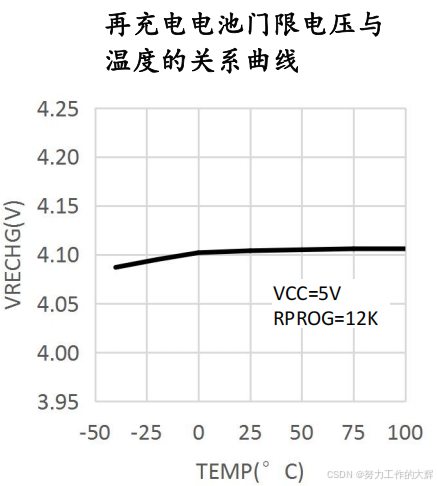

当电池电压降到再充电阈值(4.1V)时,自动跳转到恒流充电模式直到充电结束
充电电流设置
充电电流等于 = 1200 / Rprog

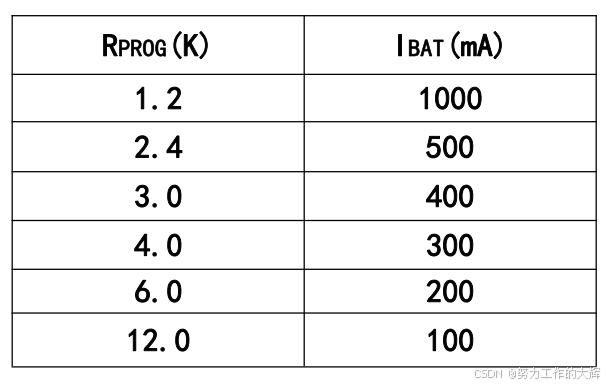

充电电阻和充电电流对应的关系为
充电电阻怎么选择?
TP4056的充电电流最好保持在电池容量的0.37C,也就是容量的0.37倍,比如1000mah的电池,充电电流400ma这样就够了。过快的充电速度,将导致充电效果很差,冲完了电池电压就掉很多。
充电电路设计

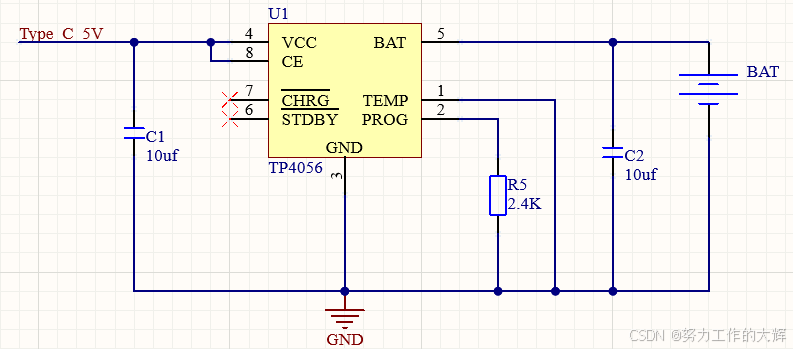

最简电路,,C1、C2用于输入输出电源滤波,R5是充电电阻,用来设置充电电流。插上USB供电后自使能,不检测充电指示状态,不检测电池温度

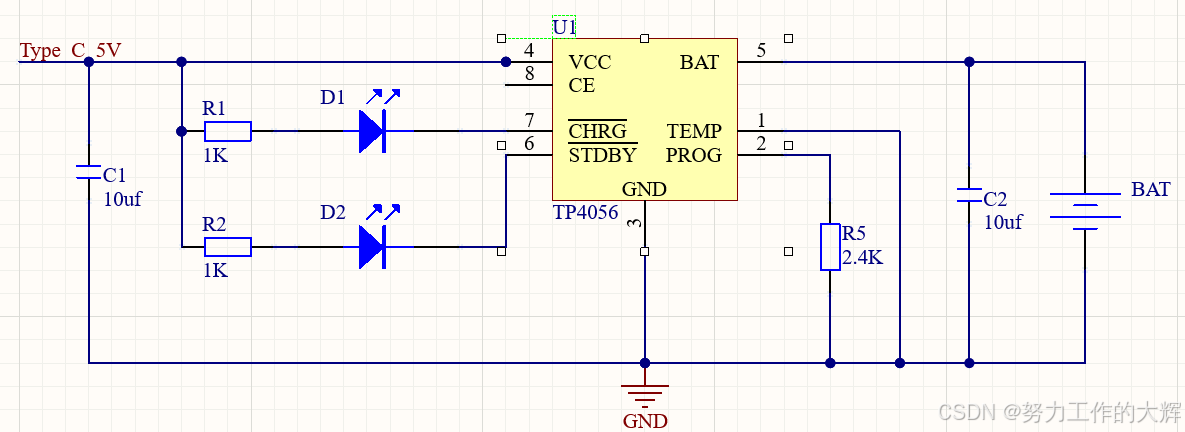

增加充电LED灯,增加了正在充电状态灯和充电完成状态灯,R1、R2为限流电阻,防止烧坏LED灯

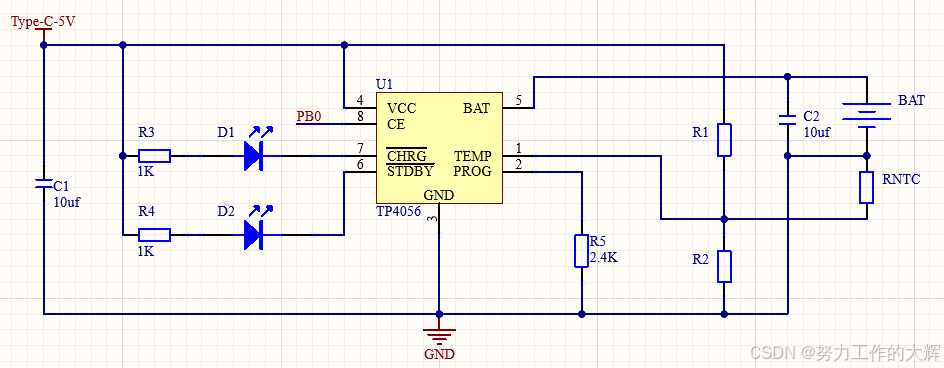

增加电池温度检测,温度计算在后面会讲
增加USB接口充电电路
双电源自动选择电路
TP4056在给电池充电的时,再给负载供电的话,容易烧坏TP4056;所以需要增加一个双电源自动选择电路,当插上USB给电池充电时,负载使用USB的电源,不使用TP4056的电源;断开USB时候,负载使用电池电源
(1)当插上USB时,R8和R9之间处于高电平,Q2导通,Q1截止,USB同时给电池充电和给负载U3供电
(2)不插USB时,R8与R9之间处于低电平,Q2截止,Q1导通,电池给负载U3供电

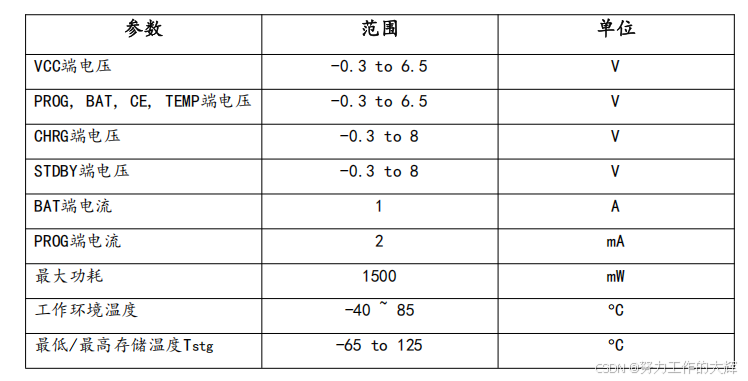

参数最大额定值

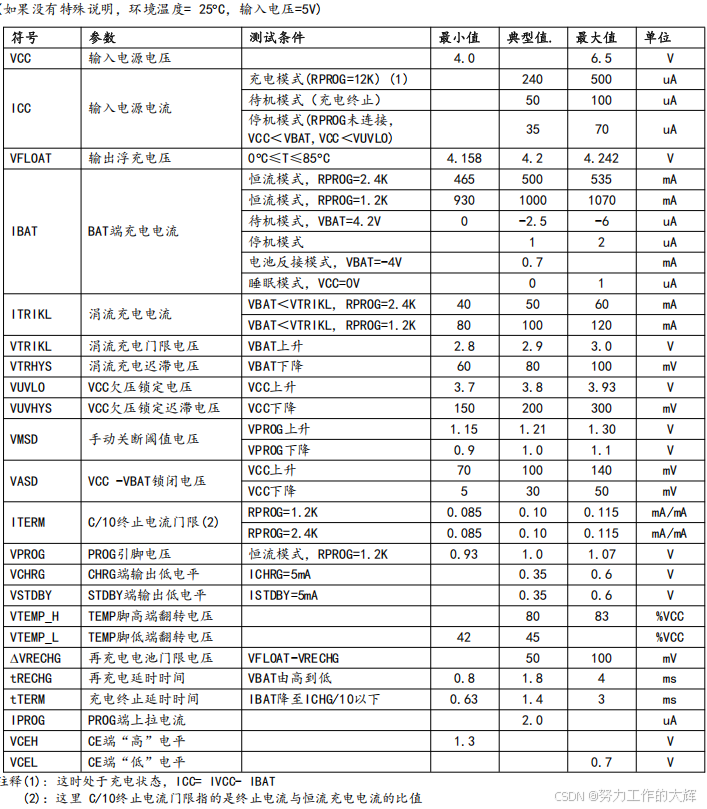

典型参数值
电池温度检测
TP4056通过测量TEMP管脚的电压实现电池温度检测,TEMP管脚的电压是由电池内的NTC热敏电阻和一个电阻分压网络实现的,如电路设计图所示。
如果TEMP管脚的电压小于输入电压的45%或者大于输入电压的80%,意味着电池温度过低或过高,则充电被暂停。
如果TEMP脚直接接GND,那么电池温度检测功能取消,其他充电功能正常。
确定R1和R2的值
R1和R2的值要根据电池的温度监测范围和热敏电阻的电阻值来确定,现举例说明如下:
假设设定的电池温度范围为TL~TH,(其中TL<TH);电池中使用的是负温度系数(温度越高,电阻越小,反之越大)的热敏电阻(NTC),RTL为其在温度TL时的阻值,RTH为其在温度TH时的阻值,则RTL>RTH,
在温度TL时,第一管脚TEMP端的电压为:
在温度TH时,第一管脚TEMP端的电压为:
又因为
可解得
同理,如果电池内部是正温度系数(PTC)的热敏电阻,则>,我们可以计算得到:
从上面的推导中可以看出,待设定的温度范围与电源电压VCC是无关的,仅与R1、R2、RTH、RTL有关;其中,RTH、RTL可通过查阅相关的电池手册或通过实验测试得到。
在实际应用中,若只关注某一端的温度特性,比如过热保护,则R2可以不用,而只用R1即可。R1的推导也变得简单
欠压锁闭
TP4056拥有一个内部欠压锁定电路对输入电压进行监控,在VCC升至欠压锁定门限电压之前使芯片保持在停机工作模式。当VCC电压升高至3.8V之后,芯片退出UVLO,开始正常工作。VCC下降时的UVLO迟滞电压为200mV。通俗得说就是VCC要大于这个电压才能充电。
防反接保护
当电池正负极反接在TP4056电压输出BAT引脚,TP4056会停机显示故障状态,无充电电流。充电指示管脚处于高阻态,RLED灭,反接的电池漏电电流小于1mA。将反接的电池正确接入TP4056自动开始充电循环。
代码设计
CE:引脚使用推挽输出,控住TP4056使能
STDBY,CHRG:单片机想要获取引脚状态使用浮空输入
代码简单,就不放了
常见问题
锂电池能不能直接用USB充电?
不能,
标准锂电池充电截止电压为4.2V,USB标准接口电压是5V,电压不匹配,直接连接可能导致过压充电,会引发电池膨胀等问题;
USB的输出电流超出电池的最大充电电流,电流不匹配会损坏电池或者触发电池小板的过流保护。
缺乏充电管理:锂电池充电需要经历 恒流---恒压---截止的充电过程,直接连接会导致充电不充分或者充电不足
锂电池上面的小板是用来干嘛的,能用来充电吗?
不能用来充电,是用来保护电池的,只有保护电池的功能
过冲保护:充电电压超过安全电压(如4.25V)时,关闭充电回路
过放保护:电池电压低于截止电压(如2.5V)时,关闭放电回路
短路保护:电路短路时快速关断电路,
什么是浮充电压?
当电池处于充满状态时,充电器不会停止充电,仍会提供恒定的浮充电压与很小浮充电流供给电池,因为,一旦充电器停止充电,电池会自然地释放电能,所以利用浮充的方式,平衡这种自然放电。通俗得说就是电池充满电之后的充电芯片维持的电压
为什么TP4056的输入电压变高,充电时间变长了?
如果TP4056的输入电压过高,比如5.2甚至5.5V,会造成充电电流不足1000mah,这是正常的。电压高了,芯片发热会自动减少充电电流,不至于烧毁芯片
充电时TP4056芯片发烫

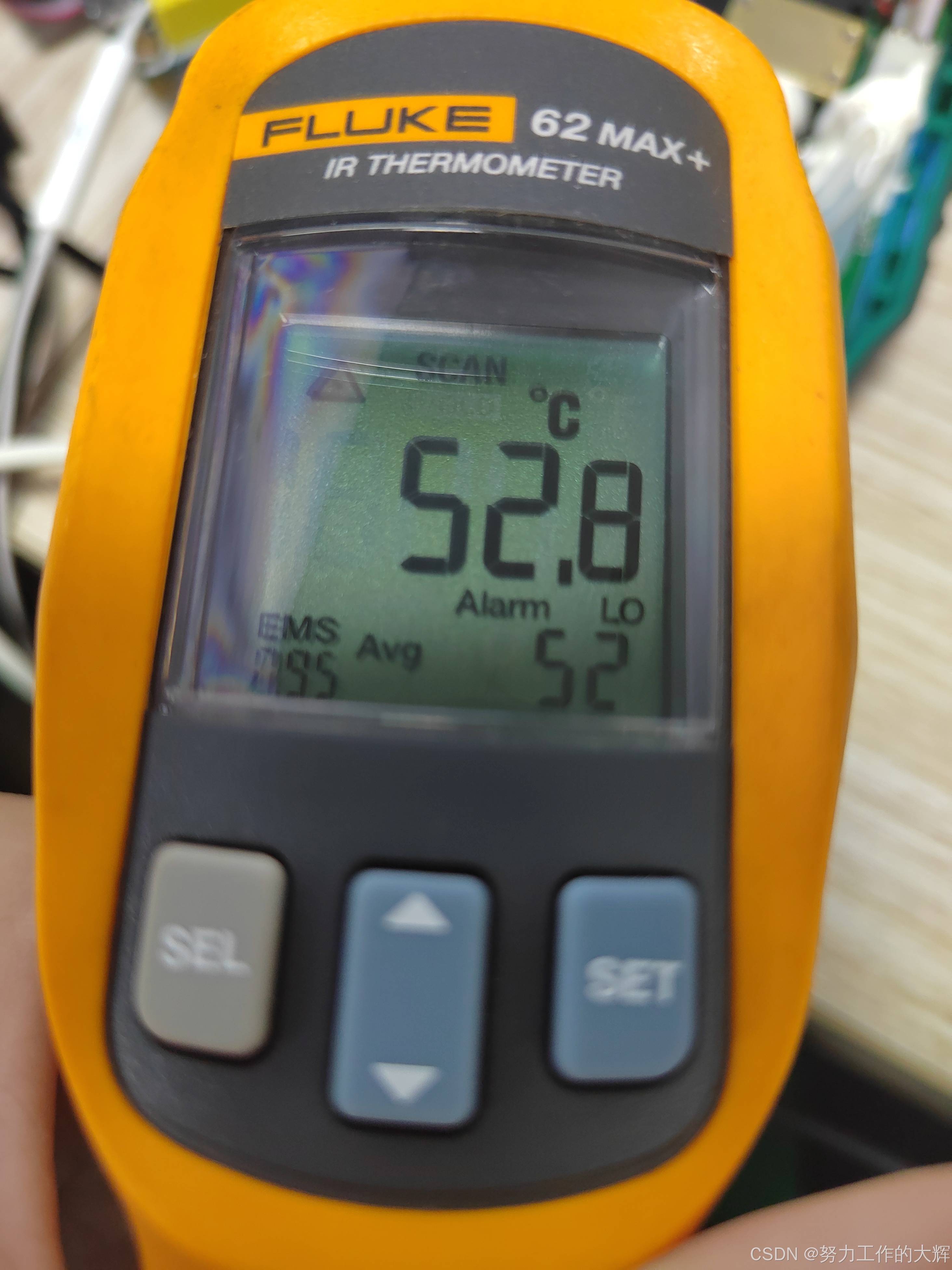

因为TP4056在充电的时候,电流比较大,所以温度比较高,我这测量的是52度
连接USB之后电池能不能一边充电一边为其他元器件供电吗?
不行,TP4056负载功率太大,容易烧毁TP4056,可以增加上面的双电源自动选择电路,插上USB时自动选择USB作为电源使用;没插USB时,自动选择电池作为电源使用
觉得有用点个赞,有错误的地方欢迎指正
