在PCIe协议中，有三类数据包。分别是事务层的TLP（Transaction Layer Packet）、数据链路层的DLLP（Data Link Layer Packet）和 物理层的Ordered Set(有序集)。简单介绍一下Ordered Set, 不同于TLP/DLLP，他没有起始/结束字符，直接由物理层解析，不通过事务层或数据链路层，仅在相邻设备的物理层之间传输，主要用于链路初始化、训练和电源管理等关键功能等。

TLP是PCIe架构在设备之间传输数据和信息的基本单元，他从发起方的device core产生，经过Data Link和Physical层的封装，接收方Physical/Data Link层的解封装，到达接收方的事务层，给到device core。

具体而言，Device Core发起请求（如内存读写、配置访问等），将请求信息（地址、数据类型、数据负载等）传递给Transaction Layer。Transaction Layer根据请求生成TLP，包括：Header（头部）：包含路由信息（地址或ID）、事务类型（Memory Read/Write、Configuration等）、数据长度等; Playload（可选数据负载）：如写请求携带的数据; ECRC（End-to-End CRC）：用于端到端数据完整性校验。然后TLP将被放入虚拟通道（Virtual Channel）缓冲区，等待流控信用（Flow Control Credits）确认后，传递给Data Link Layer。

到达data layer后，会被添加序列号（Sequence Number）和链路CRC（LCRC），用于链路级错误检测和重传。 经此处理后的TLP会被创建一个副本，保存在重放缓冲区（Retry Buffer）中，这是为了应对传输出错的情况。

到达Physical Layer后，如果是Gen1/2则会被添加起始（STP/SDP）和结束（END/EDB）控制符号，标识TLP边界，如果是Gen3则会用更高效的帧结构，添加STP令牌在首端，通过STP中包含的TLP大小信息来确定TLP边界。除此之外，如果是多链路串行传输，则需要对TLP进行字节分割（Byte Striping）。进行编码（如8b/10b或128b/130b），最终通过差分信号发送到PCIe链路。

在接受方一侧，Physical Layer 进行串并转换，解码，字节反条带化，移除控制符号。然后Data Link Layer检查LCRC和序列号，若正确，发送Ack DLLP确认，移除LCRC和序列号，将TLP上传至Transaction Layer。若错误，发送Nak DLLP触发发送方重传。Transaction Layer解析TLP头部，根据路由信息决定：接受（若目标为本设备）：检查ECRC（若存在），将数据/请求传递给设备核心。转发（若为Switch/RC）：根据路由规则（地址/ID/隐式路由）将TLP发送到下一跳链路。

一、TLP结构

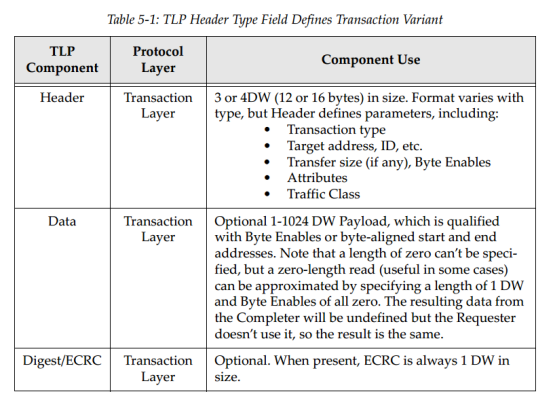

TLP主要包括三个部分：Header, Data Payload和ECRC(End to End CRC)。还有可选的TLP前缀（TLP Prefixes）和TLP摘要（TLP Digest）。

下面进行详细解释。

1.1 Header

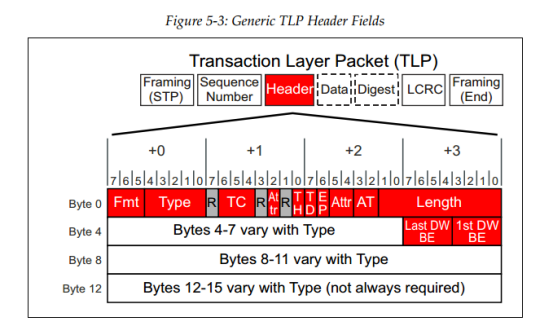

如下所示是一个4DW(双字)的header格式。Header的大小通常为3DW(12字节)或4DW(16字节)

下面介绍一些重要的字段。

1.1.1Fmt和Type字段

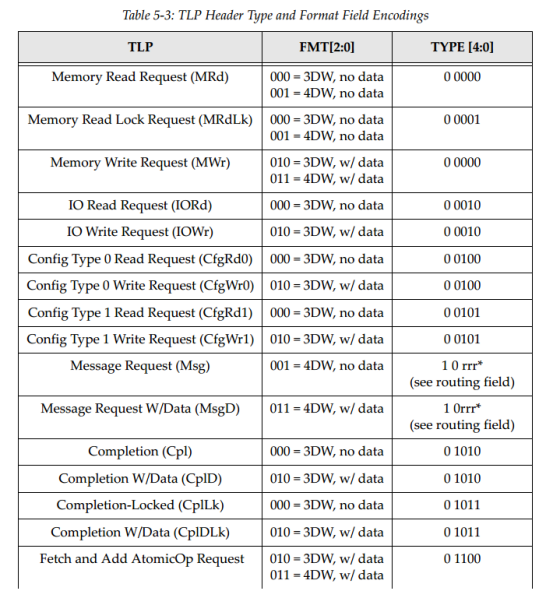

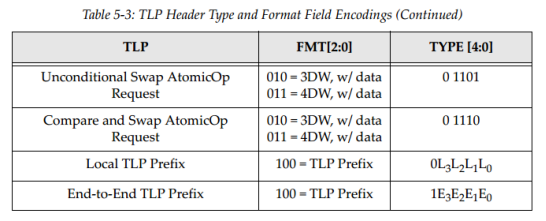

其中最为重要的是Fmt和Type字段，可以通过他们来判断TLP事务类型。

1.1.2 Digest字段

Digest字段主要用于标识是否需要在TLP上添加ECRC，位于TLP尾部(如果选中)，ECRC全称为End-to-End Cyclic Redundancy Check，即端到端循环冗余校验。它用于检测从TLP的发送端（Requester）到最终接收端（Completer）整个路径中的数据完整性错误。覆盖TLP中不变的字段（如Header、Data Payload等），确保在传输过程中未被篡改。

这里需要与LCRC区分一下，ECRC是由发送端的Transaction Layer生成，接收端的Transaction Layer校验，检测 从 TLP 源头到最终接收者 之间的整个路径是否发生了错误。而LCRC由Data Link Layer添加，紧随Sequence Number后在TLP尾部。它用于检测单条PCIe链路上（相邻设备之间）TLP传输过程中的错误。 覆盖整个TLP（包括Header、Data Payload、ECRC及Sequence Number）。它是检测 当前链路（一个 hop，比如 Root Complex 到 Switch、或 Switch 到 Endpoint）之间的物理传输是否出错。举个例子。A向B寄包裹。ECRC就好比B向A确认，包裹里面的东西是不是对的，是否有掉包或者损坏。LCRC就好比A把包裹给快递员后，快递员先检查一下是否破损，快递员把包裹给到物流中心后(switch), 物流中心检查快递是否正确。物流中心把快递分派到寄件员，该寄件员工再次确认包裹。因此，同一个LCRC是不会跨Switch/Bridge的，而是会在 Switch/Bridge 的出口端口（egress port）重新计算一个 LCRC，然后再转发给下一级链路。而ECRC是可以跨Switch/Bridge的，并且整个过程中值不会改变。

值得注意的是，ECRC 是用来检测而不是防止篡改的！！！ECRC 无法抵御恶意攻击或主动篡改。ECRC 是对完整的 TLP（包括 Header 和 Payload）计算的 CRC32 值，因此如果篡改了data或者header，那么接收端(completion)就会发现重新计算出的ECRC值不等于TLP中的ECRC值，最终就确定TLP被篡改或者损坏了。

我们说ECRC是为了保证TLP中不变的字段（如Header、Data Payload等传输过程中未被篡改，那说明还有可变字段，TLP中有两个可变字段，即Type 字段的 Bit 0和EP（Error/Poisoned）bit，这两比特的改变不会让ECRC检测误认为TLP被篡改。

1.2.3 EP字段(Error/Poisoned)

位于header中的位于Byte 2的Bit 6），用于指示伴随的数据是否被损坏或者修改（即数据中毒）。当EP=1时，表示数据无效，但事务允许正常完成（称为数据中毒）。

1.2.4 Type 字段的Bit 0

当配置请求从上游向下游传递时，若目标总线为桥的次级总线（Secondary Bus），桥会将Type字段的Bit 0从1改为0，表示将Type 1请求转换为Type 0请求。

当一个配置事务从 Root Complex 发出，想要访问桥后面的设备（不在直连下一级）时，RC会发出 Type 1 配置请求，PCIe Bridge 收到 Type 1 请求后判断是否要转发，主要是判断目标的 Bus Number 是否匹配自己的 Secondary/Subordinate Bus，如果是发往 Bridge 下级的设备，转发该请求时，自动将 Type 字段从 Type 1 ➜ Type 0。

简言之，Type0是配置请求发往下一级直接连接的设备，如RC-Endpoint, 末端是Endpoint。Type1是配置请求发往下级的 PCIe Bridge 或 Switch，如RC ➜ Bridge，必须要穿越Bridge或者Switch。如果RC直接与Endpoint相连那Type就为0，通过Bridge/Switch与Endpoint相连那就是先1后0。

1.2.5 Last/First Byte Enable

在 PCIe 中，Byte Enable（BE）字段 是一个非常重要的机制，用于描述在数据传输中哪些字节是有效的、要被读或写。这个机制来自 PCI 总线传统设计，在 PCIe 中依然保留。PCIe是双字DW对齐的，如果一个数据包大小或者起始/结束地址不是DW对齐，那么就需要使用首 DW 字节使能（First DW Byte Enable）和尾 DW 字节使能（Last DW Byte Enable）来进行对齐。

这两个信号是高位有效的，比如First DW BE = 1100表示第一个 DWORD 中，只有 Byte 2 和 Byte 3 有效（即高两个字节）。

举个例子，如果要访问地址 0x1003 开始的 5 字节数据，Last DW BE[3:0] 和First DW BE[3:0] 应该怎么设定呢？

首先每个 DWORD 边界：

0x1000 ~ 0x1003 → 第一个 DWORD

0x1004 ~ 0x1007 → 第二个 DWORD

所以第一个 DWORD只用到 Byte 3，第二个 DWORD：用到 Byte 0, 1, 2, 3（4 个字节）

First BE = 1000，Last BE =1111

使用Byte Enable时需要参考以下原则：

高位有效：BE 的 bit3 对应 Byte3，bit0 对应 Byte0，1 表示有效，0 表示无效；

无效字节不得被 Completer 使用：BE = 0 的字节视为无效，不应被处理；

仅在单个 DW 内有效时，Last DW BE 必须为 0000b；

Length > 1 DW 时，First DW BE 至少要有 1 个 bit 为 1（必须有有效数据起点）；

Length ≥ 3 DW 时，First/Last DW BE 必须为连续的 1（用于偏移表示）；

仅当 Length = 1 DW 时，才允许 First DW BE 中 非连续的 1（如 1010）合法；

仅当 Length = 1–2 DW 时，First 和 Last DW BE 才能为 非连续的 1；

Write 请求中 BE 全为 0（Length = 1）：合法，Completer 不处理任何数据；

Read 请求中 BE 全为 0（Length = 1）：返回 1 DW 的 未定义数据；

Read BE 全 0 可用于刷新机制：利用 Completion 顺序，实现 posted write 的刷新屏障。

带有数据荷载的 TLP 的一些额外规则：

 Data Payload的大小由TLP Header中的Length决定；

Data Payload的数据采用的是Little Endian，即低字节存放于低地址中；

Data Payload的大小并不是有效的数据的大小，有效数据的大小是由Data Payload和Byte Enable共同决定的；

当TLP类型为Message时，Length一般是保留的（Reserved），除非该Message是带有数据的（MsgD）；

TLP的Data Payload大小不得超过Max_Payload_Size的值，该值位于Device Control ；Register中。对于比较大的数据量，因此只能分多次进行发送。对于读请求来说，并没有Data Payload，也就是说该规则并不适用于读请求；

需要特别注意的是，起始地址和结束地址之间不能够跨越4KB的地址边界。

1.2 TLP类型

主要可以分为IO Request，Memory Requests，Configuration Requests，Completions，以及Message Request五大类。具体由Fmt和Type共同决定，参看前面的那张表格

1.2.1 IO Request

用于访问 legacy I/O 空间。它是在兼容传统 PCI 设备或系统中保留的机制，在现代 PCIe 系统中已极少使用，但仍属于协议定义的一部分。在现代 PCIe 设计中，推荐全部使用 Memory Request（MMIO）替代。

1.2.2 Memory Requests

Memory Requests 是最常用、最核心的一类 TLP（Transaction Layer Packet），用于读写设备或主内存中的地址空间。

值得注意的是，Payload 不可跨越 4KB(1024DW) 边界，若长度跨 4KB，需拆分成多个 TLP，并且length字段必须大于等于1, 所有的内存映射写（Memory-Mapped Write）都是 Posted 的, 以此提升速度。

1.2.3 Configuration Requests

主要是对Type0和Type1的配置，前面已经提到过，不再赘述。

1.2.4 Completions

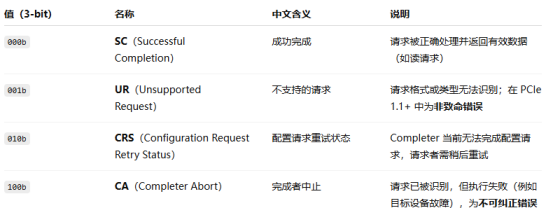

由Header中的Compl. Status[2:0]标识。

1.2.5 Message Requests

这个字段包含的标识码表示发送的 Message 是什么种类。

0000 0000b=解锁 Message（Unlock Message）
0001 0000b=延迟容忍报告（Lat. Tolerance Reporting）
0001 0010b=优化的 Buffer 刷新/填满（Optimized Buffer Flush/Fill）
0001 xxxxb=电源管理 Message（Power Mgt. Message）
0010 0xxxb=INTx Message
0011 00xxb=错误 Message（Error Message）
0100 xxxxb=忽略 Message（Ignored Message）
0101 0000b=设置插槽功耗 Message（Set Slot Power Message）
0111 111xb=厂商定义的 Message（Vendor Defined Message）

###声明：图片和内容大多来自于PCIe官方文档和自己思考，少量参考其他博主文章，如有侵权请联系删除。
