前言

将 2D 激光雷达数据从 Isaac Sim 流式传输至 ROS 2，并通过 RViz 进行可视化。通过激光雷达数据监控机器人与环境的交互，从而在仿真环境中提升机器人的感知能力。

概览

欢迎来到 入门指南：在 Isaac Sim 中模拟您的第一个机器人 课程。我们将一起探索机器人模拟的世界，使用 NVIDIA Isaac Sim 在模拟环境中动手实践构建、控制机器人并访问数据的全过程。

以下是对文档核心内容的详细总结，涵盖Isaac Sim机器人仿真的全流程：

---

一、课程核心目标

通过Isaac Sim实现机器人仿真全流程，包括建模、控制、感知及数据流传输：

1. 基础操作：掌握界面导航、场景搭建与物理引擎配置
2. 机器人构建：从零组装带关节的移动机器人
3. 控制实现：通过OmniGraph和ROS 2实现运动控制
4. 感知增强：集成RGB相机与2D激光雷达
5. 数据管道：将传感器数据流式传输至ROS 2并在RViz可视化

---

二、关键模块详解

1. 基础操作与机器人构建

• 界面导航：
  • 核心面板：Stage（场景树）、Properties（属性）、Viewport（视口）
  • 视口操作：右键+WASD移动视角，滚轮缩放，中键平移
  • 重要菜单：Create（创建几何体/物理对象）、Examples（预置案例）
• 物理仿真配置：
  • 必需组件：Physics Scene（物理场景）提供重力等基础物理规则
  • 物体交互：为物体添加Rigid Body with Colliders Preset（刚体+碰撞网格）
  • 地面支撑：通过Ground Plane防止物体无限下落
• 机器人组装：
  • 层级结构：使用Xform作为父节点管理底盘和轮子
  • 关节驱动：
    • 添加Revolute Joint（旋转关节）连接轮子与底盘
    • 后轮配置Angular Drive（角驱动）并设置速度（如50 rad/s）和阻尼（如10,000）

2. 运动控制实现

• 差速控制器：
  • 前置条件：为机器人添加Articulation Root（关节根节点）
  • 创建路径：Isaac Utils > Common Omnigraphs > Differential Controller
  • 关键参数：轮半径（如0.375m）、轮距（如1.5m）、驱动关节名称
• 键盘控制：
  • 启用：在差速控制器中设置Use Keyboard Control=True
  • 键位映射：W/S控制线速度，A/D控制角速度

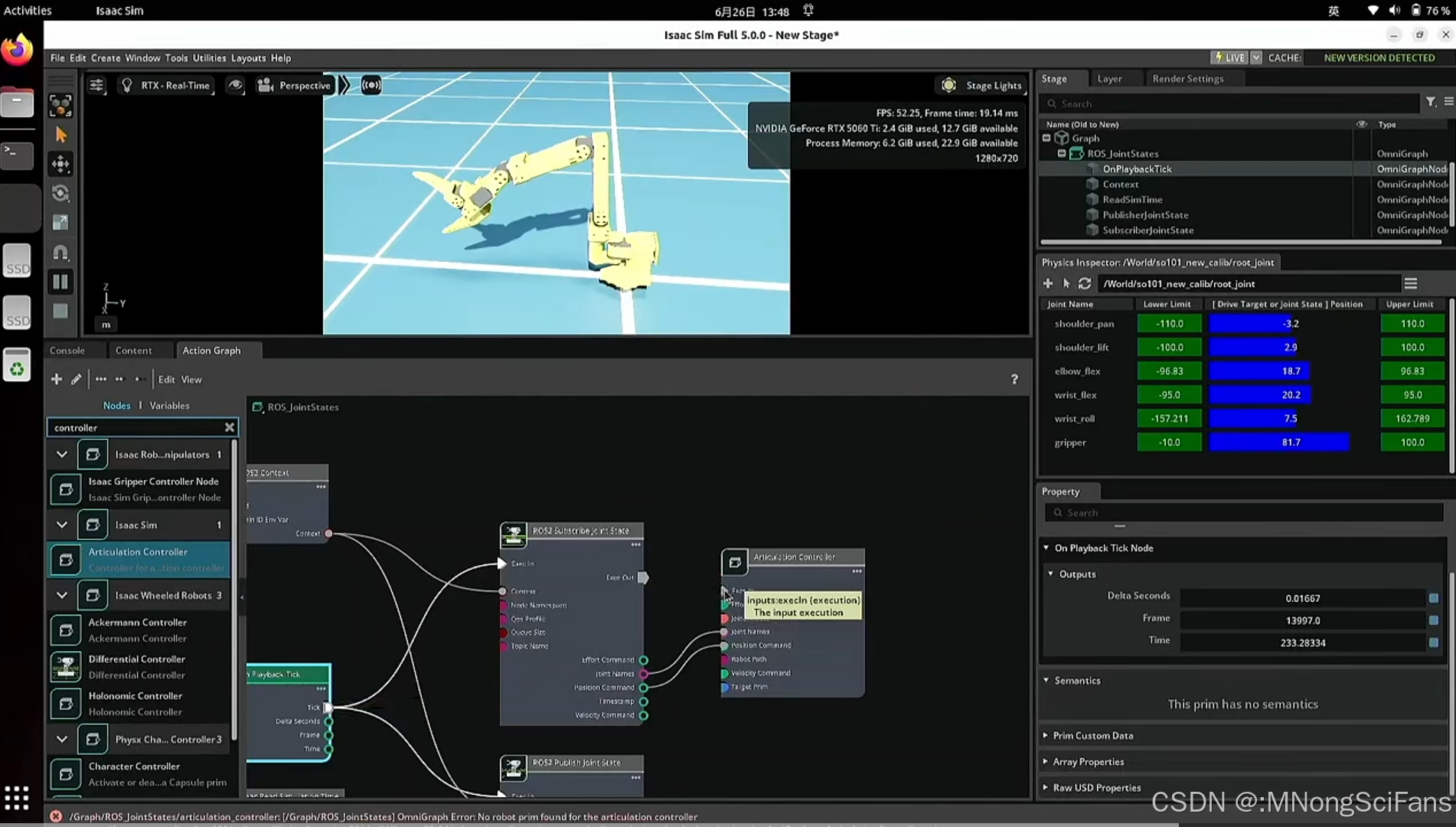

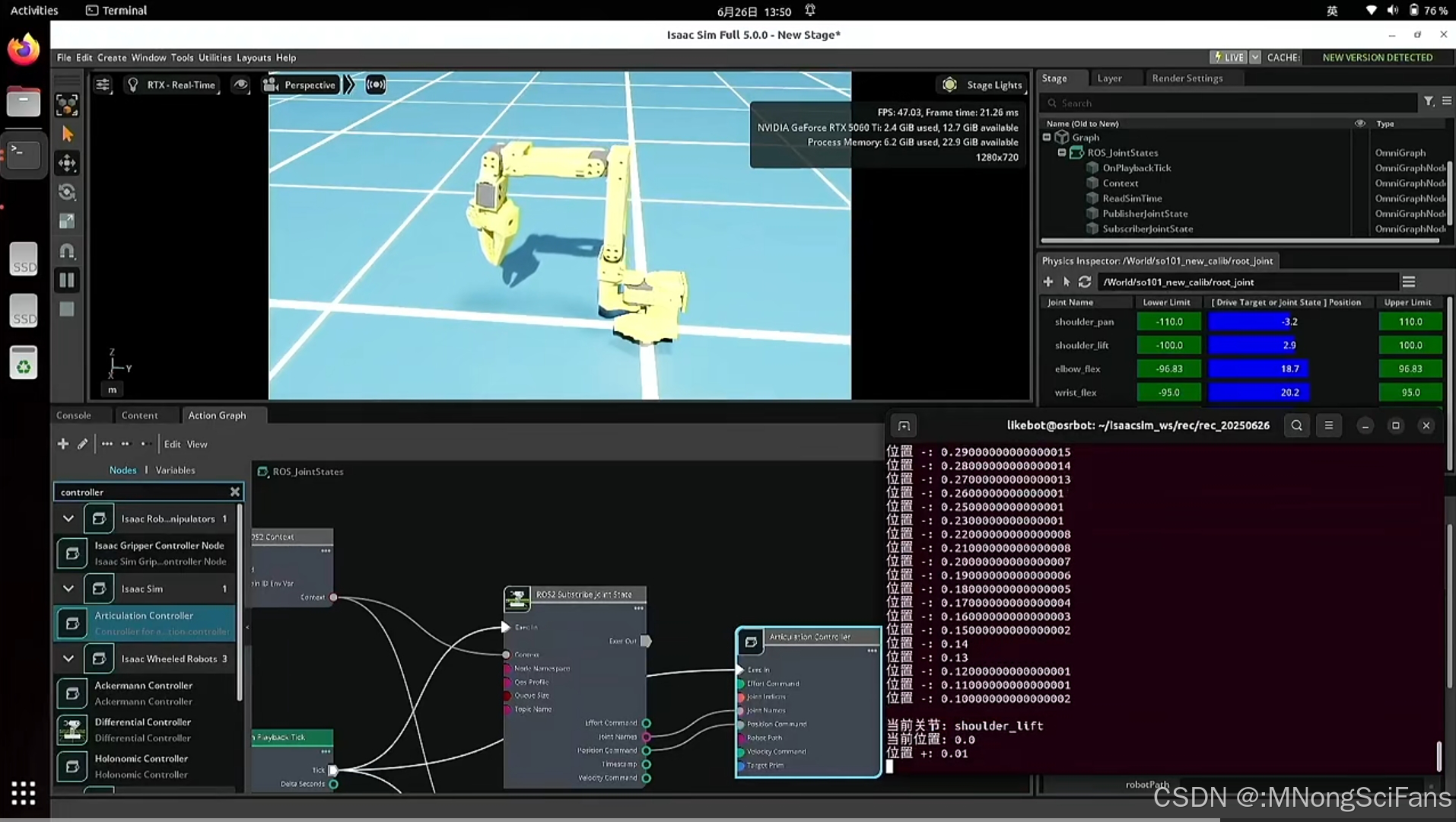

• OmniGraph节点解析：
  • On Playback Tick：逐帧触发计算
  • Differential Controller：根据输入计算速度指令
  • Articulation Controller：执行关节运动控制

3. 传感器集成

• 传感器安装架：
  • 创建Front_Sensor作为父Xform，添加Rigid Body确保随机器人移动
  • 可视化：用缩小的立方体（0.1×0.1×0.1）标记位置
• RGB相机：
  • 创建：Create > Camera，旋转-90°（Y轴）面向前方
  • 调试：通过多视口（Window > Viewport > Viewport 2）同步观察场景和相机视角
• 2D激光雷达：
  • 添加：Isaac > Sensors > PhysXLidar > Rotating
  • 可视化：启用Draw Lines和Draw Points显示检测结果
  • 避坑：障碍物需添加刚体碰撞网格才能被检测

4. ROS 2数据流传输

• 环境配置：
  • 安装ROS 2 Humble（Ubuntu 22.04）及vision_msgs依赖包
  • 启动Isaac Sim时加载ROS环境：source /opt/ros/humble/setup.bash
  • 启用扩展：Window > Extensions > ROS2 Bridge
• 激光雷达数据流：
  • ActionGraph节点链： Isaac Read Lidar Beams → ROS2 Publish Laser Scan（Topic名如scan_lidar）
    • Isaac Read Simulation Time同步时间戳
  • RViz可视化：
    • 固定坐标系（Fixed Frame）匹配激光雷达FrameID（如sim_lidar）
    • 添加LaserScan显示类型
• 常见问题：
  • 数据未传输：检查节点连接和Topic名称
  • RViz无显示：确认FrameID一致性及障碍物物理属性

---

三、课程成果

完成本课程后，您将能够：

1. 独立构建带关节驱动的移动机器人模型
2. 通过差速控制器和键盘实现精准运动控制
3. 集成多传感器（RGB相机+激光雷达）并调试可视化
4. 建立Isaac Sim→ROS 2数据管道，在RViz实时监控
5. 应用技能到高阶场景：合成数据生成、HIL测试、Sim-to-Real迁移

---

四、延伸学习

• 进阶路径：
  • 导入URDF机器人模型
  • 生成合成数据训练感知模型
  • 结合Isaac ROS开发AI机器人
• 推荐资源：
  • NVIDIA DLI实战培训（深度学习与机器人仿真）
  • Omnigraph官方文档
  • OpenUSD核心概念课程

提示：操作时需注意单位系统（Isaac Sim默认单位为米），物理参数（如阻尼值）需根据机器人规模调整，传感器位姿直接影响数据质量。
