1. 供电参数

• 电源电压范围（VCC）定义：运放正常工作的最低 / 最高供电电压（如 ±15V、+3V~+36V）。应用影响：单电源运放需注意输入 / 输出电压接近地时的性能（如轨到轨能力）；双电源运放需确保正负电源对称。典型需求：电池供电设备：选择低电压（如 3V/5V）运放，降低功耗。工业仪表：需宽电压范围（如 ±15V）以适应强干扰环境。
• 静态电流（IQ）定义：无信号输入时的功耗电流，直接影响系统待机功耗。应用场景：便携式设备（如可穿戴设备）：需超低 IQ（<10μA）延长电池寿命。工业监控系统：若多通道并行，低 IQ 可减少散热设计压力。

2. 输入特性参数

• 输入偏置电流（IB）定义：流入输入端的平均电流（典型值 1nA~1μA，JFET/BiFET 运放可达 pA 级）。应用陷阱：在高阻抗信号源（如光电二极管、压电传感器）中，IB 会在源阻抗上产生压降，导致输入失调（ΔV=IB×Rsource）。解决方案：选择 JFET 或 CMOS 输入运放（IB<1pA），或在输入端并联匹配电阻。
• 输入失调电压（VOS）定义：使输出为零所需的输入补偿电压（典型值 0.1mV~10mV）。温漂影响：VOS 温漂（单位 μV/°C）在宽温环境下需重点关注（如工业 - 40°C~+85°C）。典型需求：精密仪表（如电子秤）：需 VOS<50μV 且温漂 < 0.5μV/°C。普通音频放大：VOS<1mV 即可接受。
• 共模抑制比（CMRR）定义：差模增益与共模增益之比（单位 dB，典型值 80~120dB）。应用场景：差分放大器（如应变仪、心电监测）：高 CMRR（>100dB）可抑制共模干扰（如 50Hz 工频噪声）。单端转差分电路：CMRR 不足会导致转换精度下降。

3. 输出特性参数

• 输出电压摆幅（Vout）轨到轨（Rail-to-Rail）能力：输出电压能否接近电源轨（如 VCC-0.1V）。应用选择：低电压系统（如 3.3V）：必须选择轨到轨输出运放，否则信号会被削顶。高电压系统（如 ±15V）：普通运放即可满足需求（输出摆幅约 ±13V）。

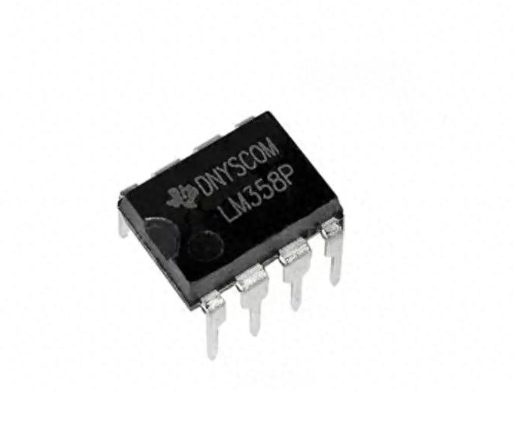

• 输出电流（Iout）定义：运放能够提供的最大负载电流（典型值 10mA~50mA）。应用限制：驱动容性负载（如长电缆）时，需选择 Iout 大的运放（如 LM358 的 Iout=20mA），避免压摆率限制导致的信号失真。驱动小电阻负载（如耳机）时，需外部功率放大级配合。

4. 动态性能参数

• 增益带宽积（GBW）公式：GBW = 增益 × 带宽（单位 MHz）。应用计算：设计 100 倍增益放大器时，若信号频率为 10kHz，则需 GBW>100×10kHz=1MHz。高速采样保持电路：需 GBW>100MHz 以保证快速建立。
• 压摆率（SR）定义：输出电压的最大变化速率（单位 V/μs，典型值 0.5~1000V/μs）。应用场景：大信号处理（如音频功率放大）：SR 需满足公式 SR≥2πfVp（f 为频率，Vp 为峰值电压）。方波信号放大：SR 不足会导致上升沿 / 下降沿变缓，甚至失真为三角波。
• 建立时间（ts）定义：输出达到并保持在最终值 ±0.1% 范围内所需的时间。应用场景：精密 ADC/DAC 缓冲器：需 ts<1μs 以保证转换精度。普通音频放大：ts<10μs 即可。

5. 噪声参数

• 输入电压噪声（en）单位：nV/√Hz（如 10nV/√Hz@1kHz）。应用影响：小信号放大（如麦克风前置放大）：需 en<5nV/√Hz，否则噪声会淹没信号。低频应用（如热电偶测温）：需关注 1/f 噪声（如 0.1Hz~10Hz 频段噪声）。
• 输入电流噪声（in）单位：fA/√Hz（如 1fA/√Hz@1kHz）。高阻抗电路：in×Rsource 会产生显著噪声电压（如 Rsource=10MΩ 时，in=1fA/√Hz 对应噪声电压≈10nV/√Hz）。

二、不同应用场景的参数优先级

1. 精密测量（如传感器信号调理）

• 关键参数：VOS<50μV，温漂 < 0.5μV/°C（如 AD8628 的 VOS=25μV，温漂 = 0.2μV/°C）。CMRR>110dB（抑制共模干扰）。低噪声：en<5nV/√Hz（如 OPA211 的 en=1.1nV/√Hz）。
• 典型型号：AD8628、OPA2376、LT1028。

2. 音频处理（如耳机放大器、麦克风前置）

• 关键参数：低噪声：en<3nV/√Hz（如 NE5532 的 en=5nV/√Hz，LM4562 的 en=2.7nV/√Hz）。SR>10V/μs（避免大信号失真）。THD+N<0.001%（总谐波失真 + 噪声，如 OPA2134 的 THD+N=0.0003%）。
• 典型型号：NE5532、LM4562、OPA2134。

3. 高速信号处理（如视频放大、高速 ADC 驱动）

• 关键参数：GBW>100MHz（如 AD8009 的 GBW=1.2GHz）。SR>100V/μs（如 LMH6629 的 SR=1000V/μs）。ts<100ns（如 AD8099 的 ts=65ns@0.1%）。
• 典型型号：AD8009、LMH6629、THS3091。

4. 低功耗 / 电池供电（如可穿戴设备、IoT 传感器）

• 关键参数：IQ<10μA（如 ADA4528-1 的 IQ=1.1μA）。单电源工作：3V/5V 供电，轨到轨输入 / 输出。VOS<1mV（平衡精度与功耗）。
• 典型型号：ADA4528-1、MCP6004、LMP7721。

5. 高压应用（如工业控制、压电驱动）

• 关键参数：供电电压>±15V（如 OPA454 支持 ±22V）。输出电流>50mA（如 OPA548 的 Iout=10A）。SR>10V/μs（高压摆率确保快速响应）。
• 典型型号：OPA454、OPA548、LT1210。

6. 比较器应用（如电平检测、PWM 生成）

• 关键参数：响应时间<100ns（如 LM311 的响应时间 = 300ns）。开漏输出：支持线与功能（如 MAX9022）。迟滞：内置迟滞（如 LM339 的典型迟滞 = 2mV），避免振荡。
• 典型型号：LM311、MAX9022、LM339。

三、参数选择的实战技巧

1. 带宽估算公式
   对于多级放大器，总带宽 BWtotal=21/N−1GBW（N 为级数）。
2. 压摆率与频率关系
   输出正弦波时，最大不失真频率 fmax=2πVpSR。
   例如：SR=10V/μs，Vp=5V，则 fmax≈318kHz。
3. 噪声计算
   总噪声电压 Vn=4kTRΔf+en2Δf+(inR)2Δf，
   其中 k 为玻尔兹曼常数，T 为温度，R 为源阻抗，Δf 为带宽。
4. 供电选择策略单电源系统（如 MCU 周边）：优先选轨到轨运放（如 TLV2462）。双电源系统（如音频功放）：普通运放（如 LM358）即可，但需注意电源对称性。
5. 稳定性补偿
   驱动容性负载时，需在输出端串联补偿电阻（典型值 10Ω~100Ω），或选择容性负载稳定型运放（如 ADA4899-1）。

四、常见型号对比

通过上述参数的综合评估，可针对性选择最适合应用需求的运算放大器芯片。实际选型时还需参考数据手册中的典型应用电路和参数曲线（如温度特性、负载特性）。
