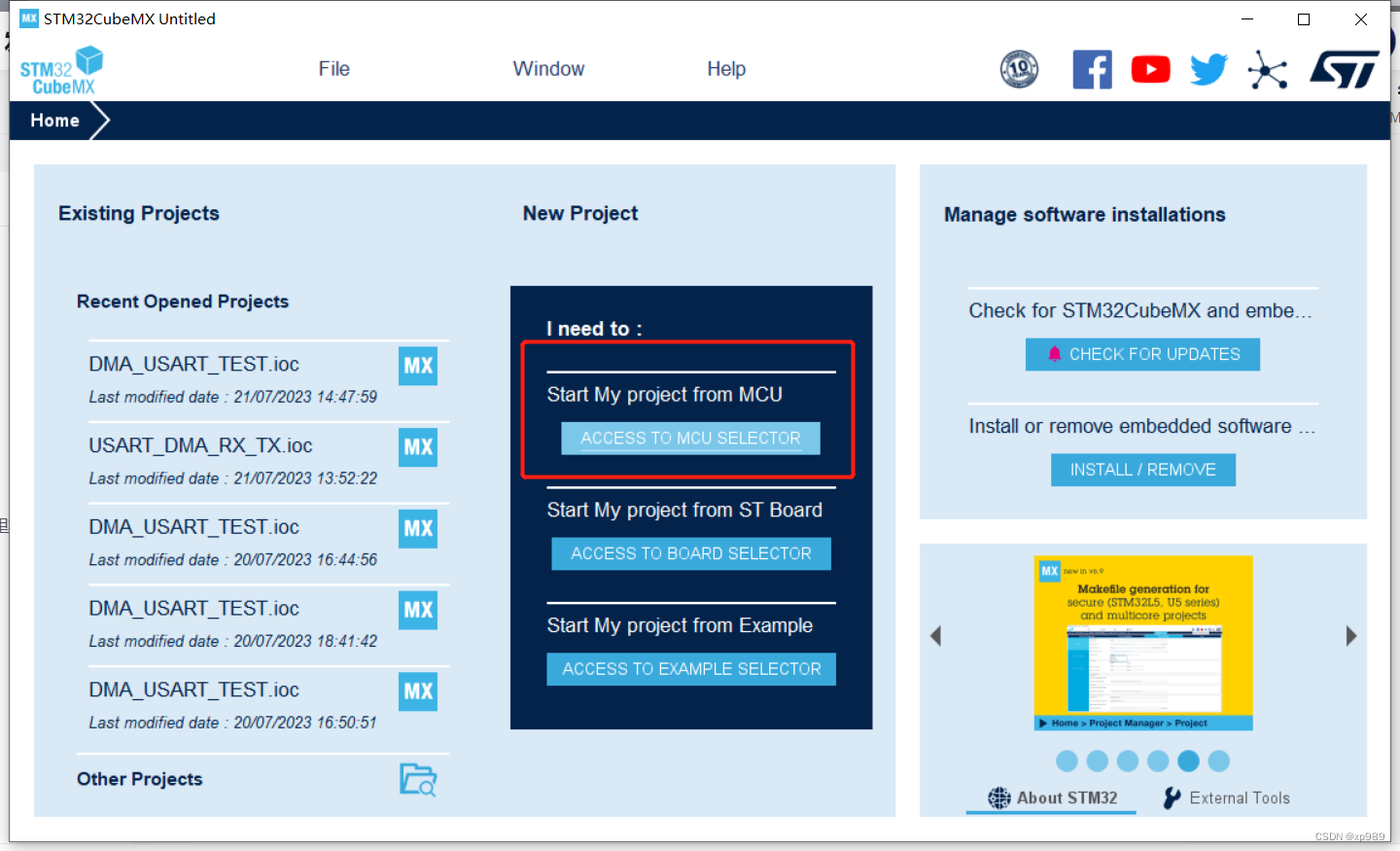

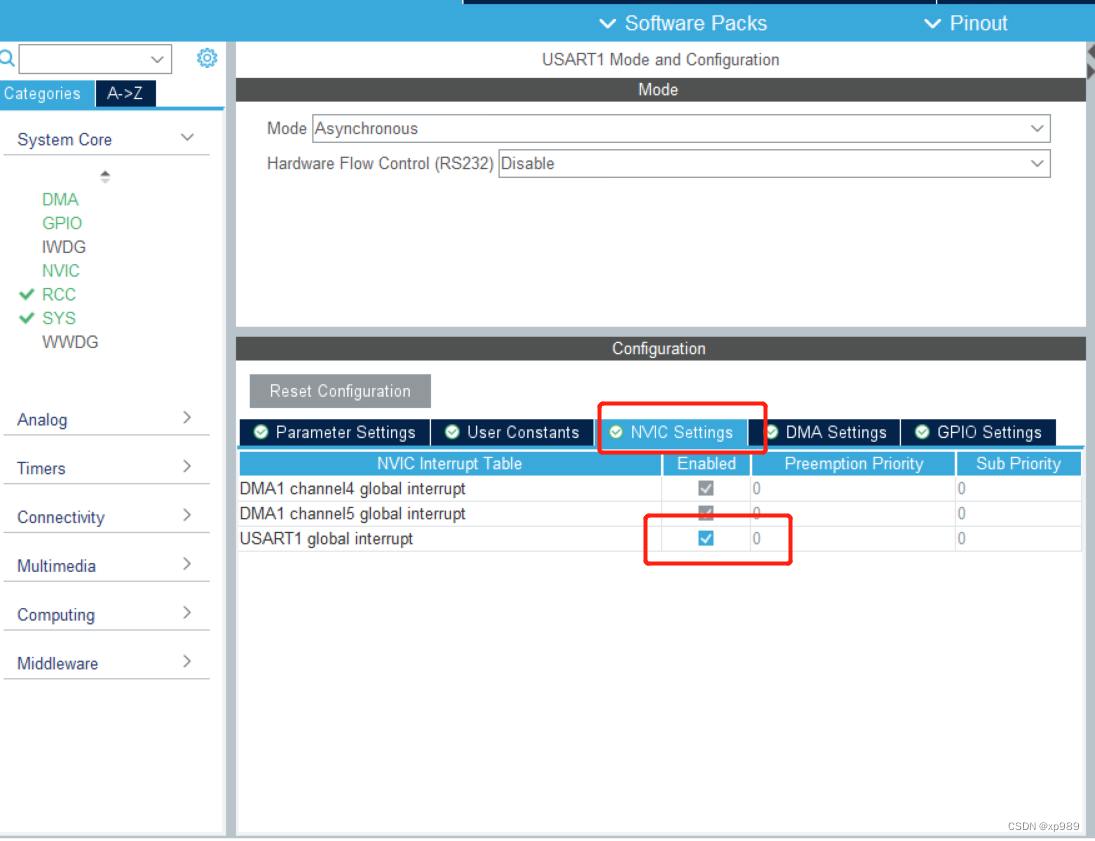

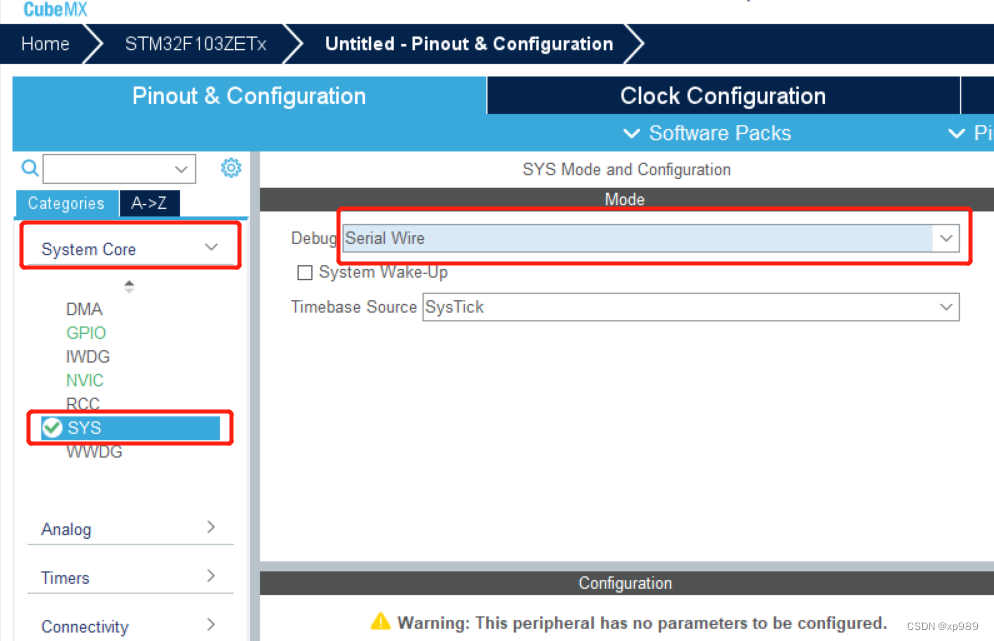

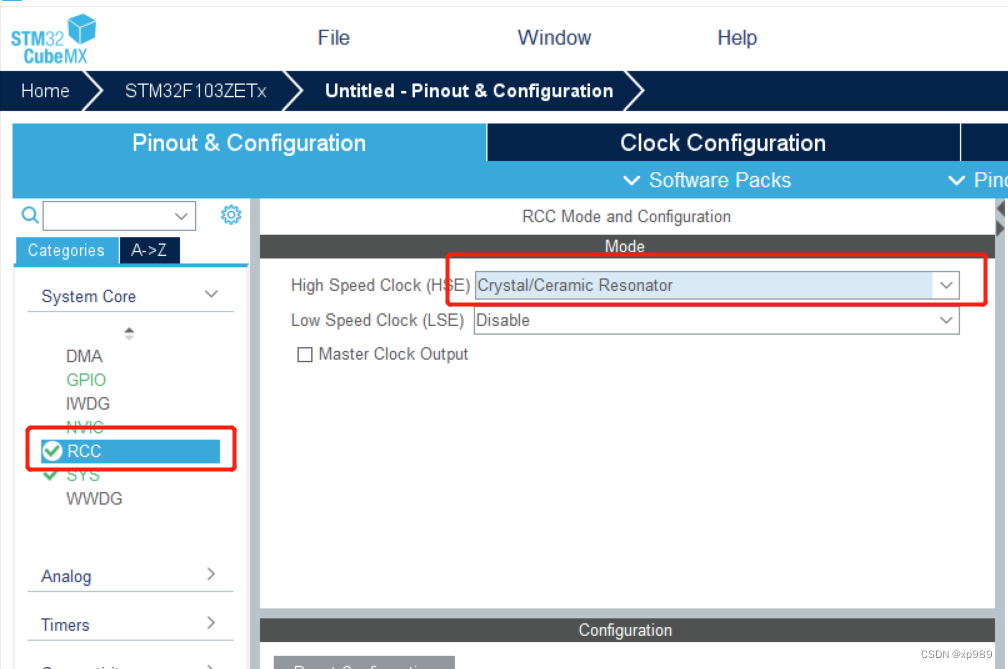

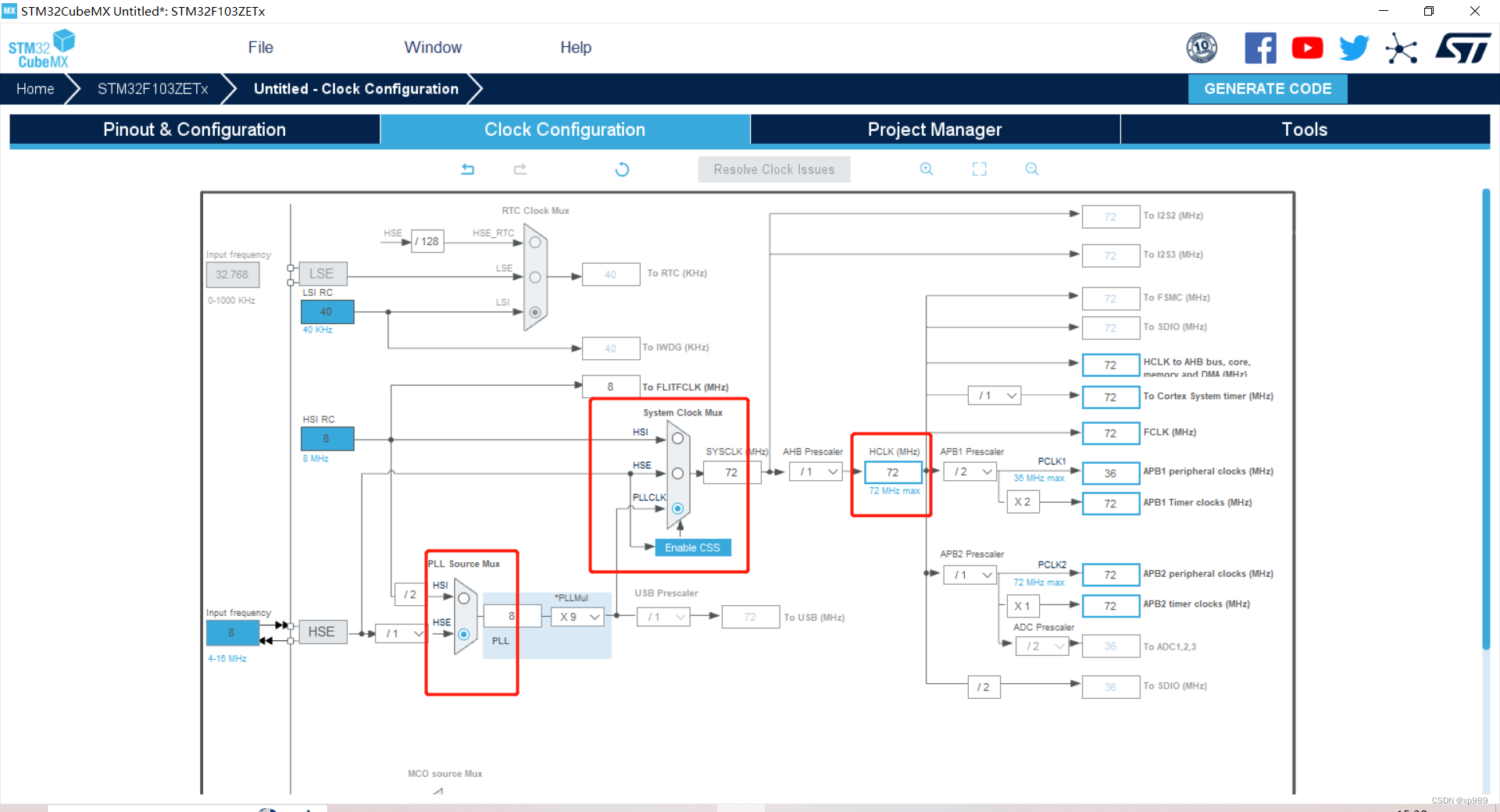

CubeMX配置

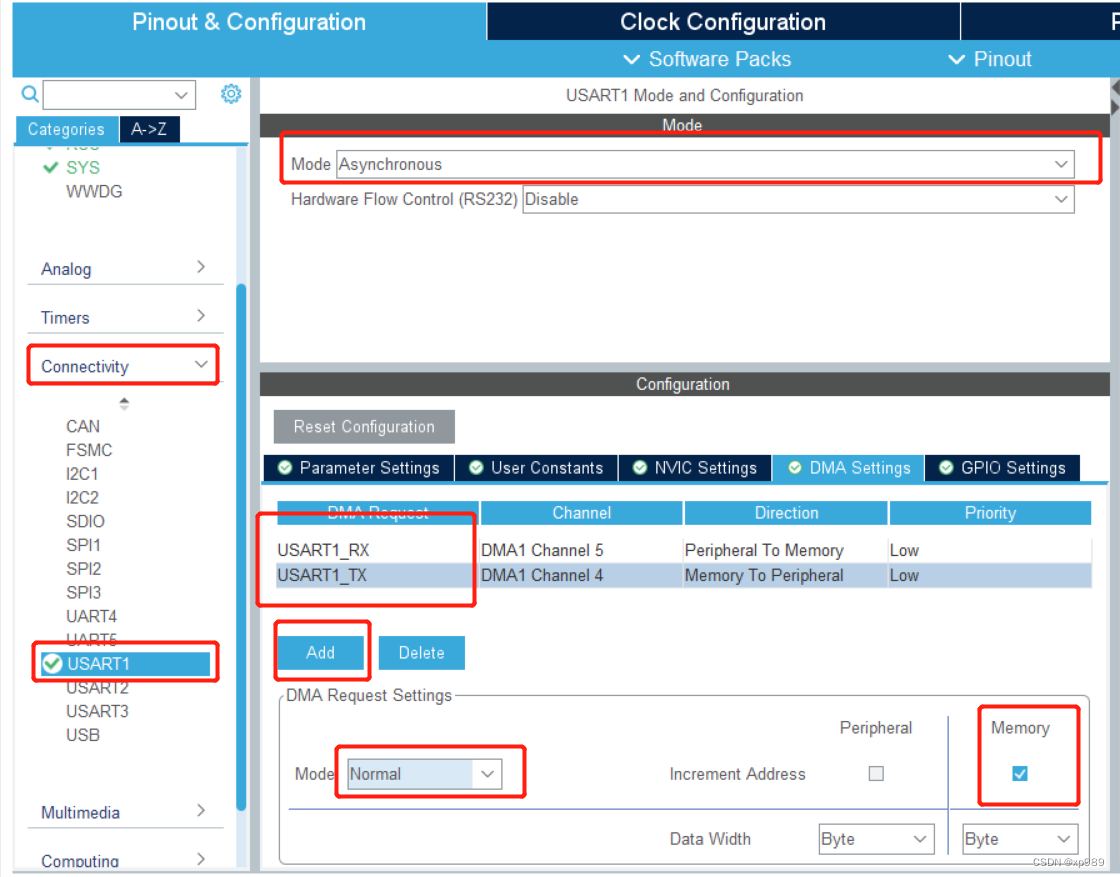

TxRX选择正常Normal模式:

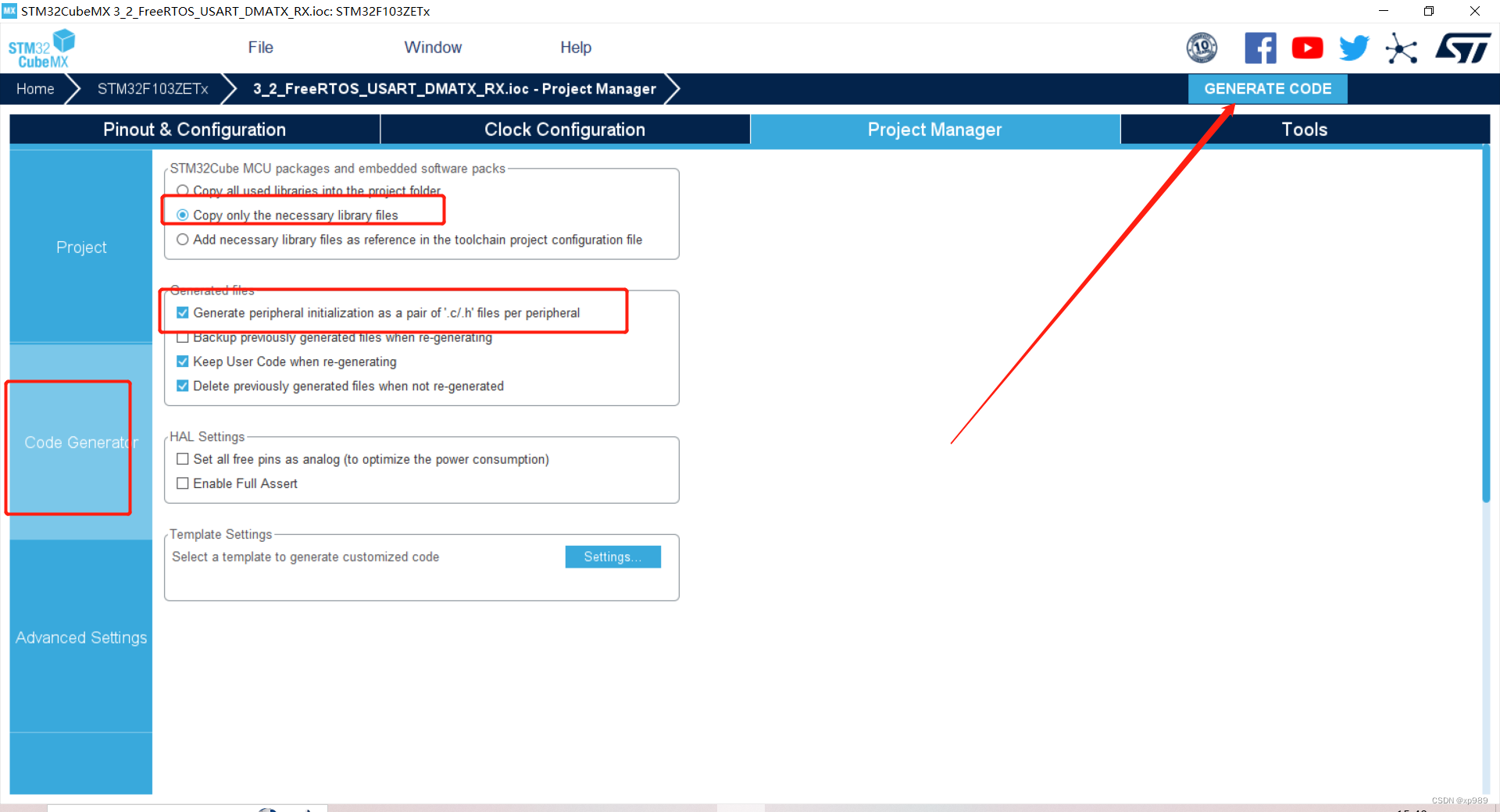

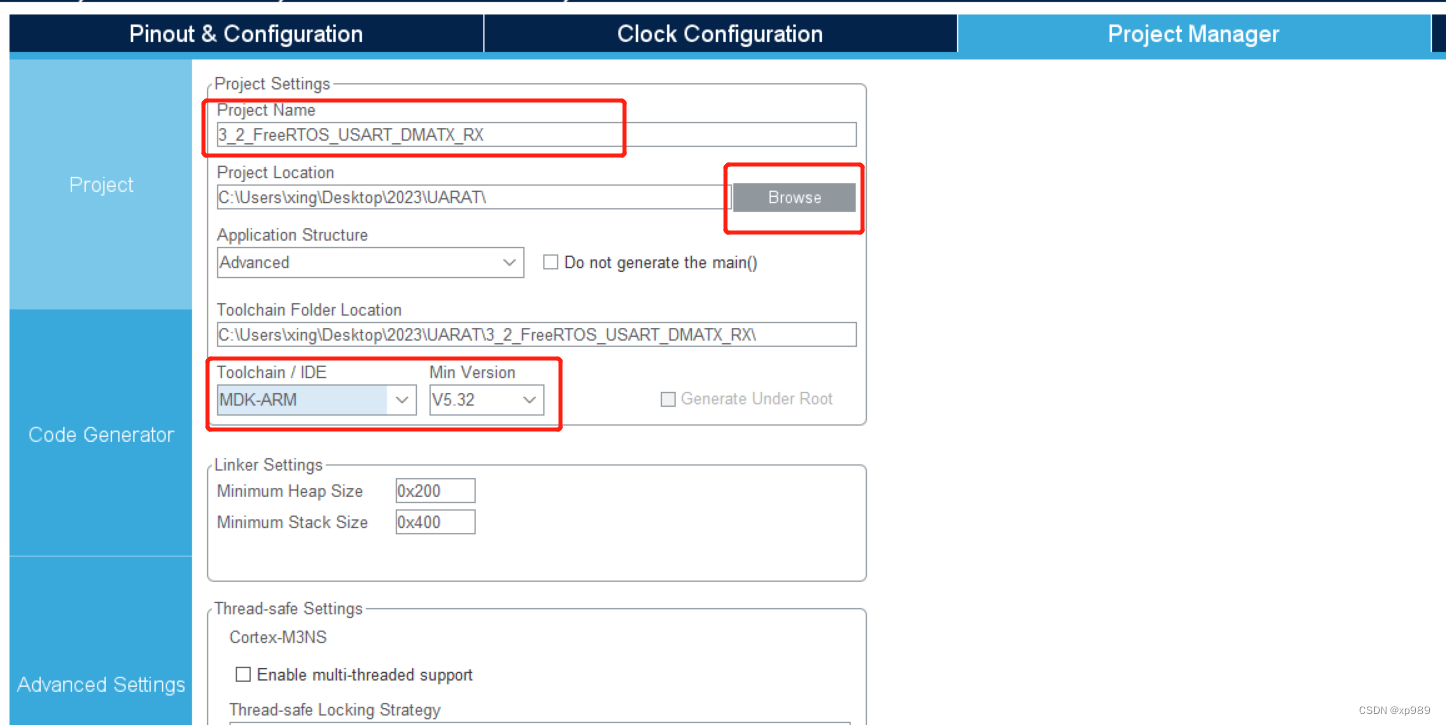

配置完毕

程序部分

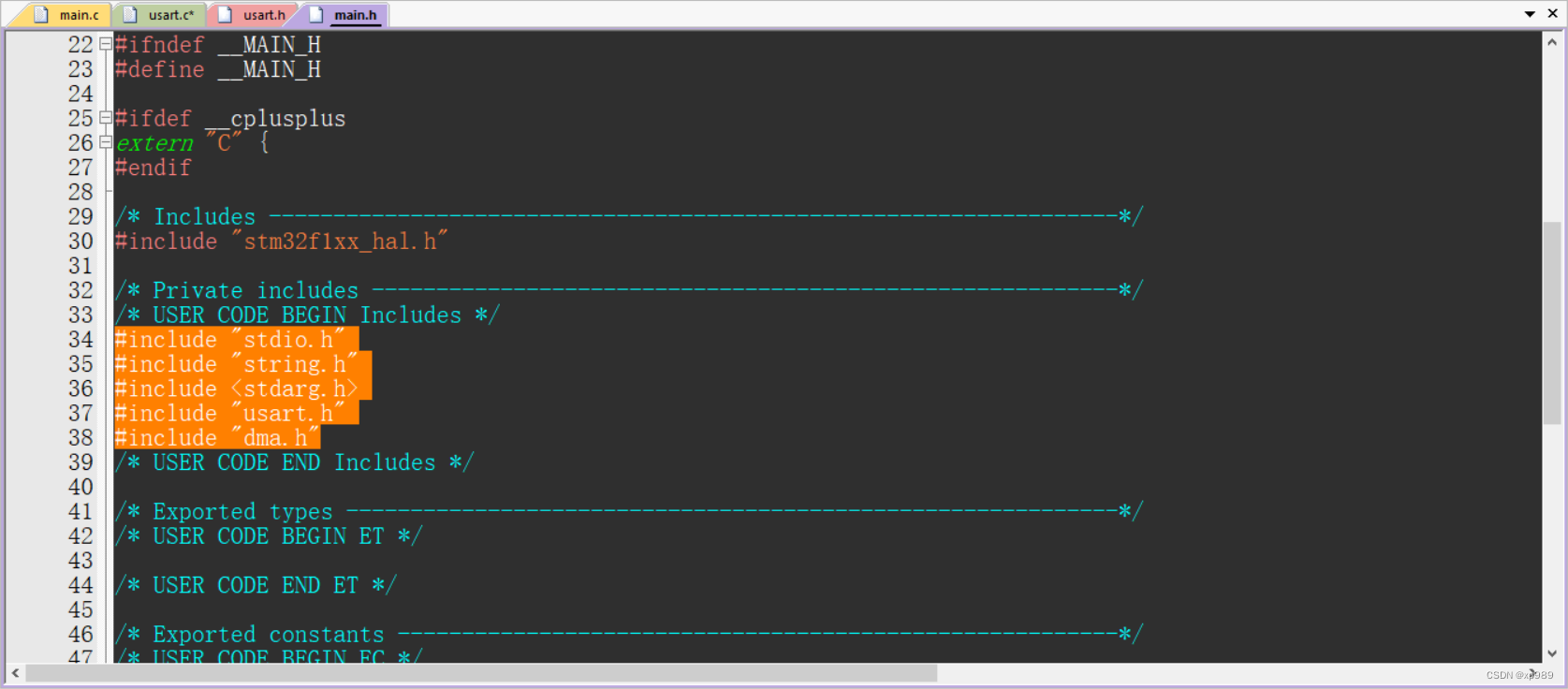

main.h

#include "stdio.h"
#include "string.h"
#include <stdarg.h>
#include "usart.h"
#include "dma.h"

DMA发送

 1、进行一些参数定义和自定义函数

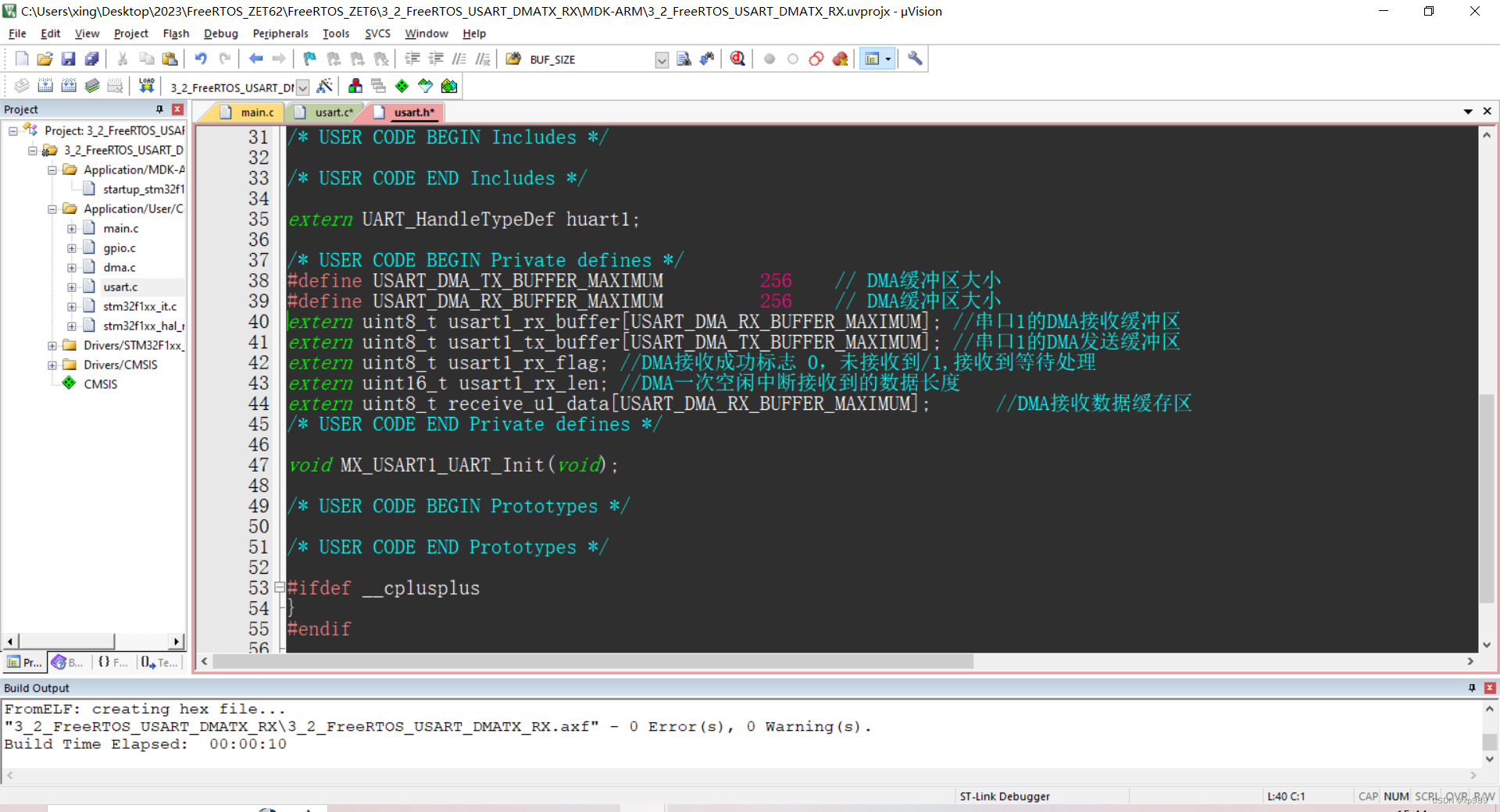

//usart.h文件，变量外部声明
#define USART_DMA_TX_BUFFER_MAXIMUM			256    // DMA缓冲区大小
#define USART_DMA_RX_BUFFER_MAXIMUM			256    // DMA缓冲区大小
extern uint8_t usart1_rx_buffer[USART_DMA_RX_BUFFER_MAXIMUM]; //串口1的DMA接收缓冲区
extern uint8_t usart1_tx_buffer[USART_DMA_TX_BUFFER_MAXIMUM]; //串口1的DMA发送缓冲区
extern uint8_t usart1_rx_flag; //DMA接收成功标志 0，未接收到/1,接收到等待处理
extern uint16_t usart1_rx_len; //DMA一次空闲中断接收到的数据长度
extern uint8_t receive_u1_data[USART_DMA_RX_BUFFER_MAXIMUM];	  //DMA接收数据缓存区

注意：要放到有注释begin和end的中间，不然下次重新配置生成会被擦除。

usart.c文件中：

//变量外部声明
uint8_t usart1_rx_buffer[USART_DMA_RX_BUFFER_MAXIMUM]; //串口1的DMA接收缓冲区
uint8_t usart1_tx_buffer[USART_DMA_TX_BUFFER_MAXIMUM]; //串口1的DMA发送缓冲区
uint8_t usart1_rx_flag = 0; //DMA接收成功标志 0，未接收到/1,,接收到等待处理
uint16_t usart1_rx_len = 0; //DMA一次空闲中断接收到的数据长度
uint8_t receive_u1_data[USART_DMA_RX_BUFFER_MAXIMUM];	  //DMA接收数据缓存区

//串口1的DMA发送
void UART1_TX_DMA_Send(uint8_t *buffer, uint16_t length)
{
    //等待上一次的数据发送完毕
	while(HAL_DMA_GetState(&hdma_usart1_tx) != HAL_DMA_STATE_READY);
    //while(__HAL_DMA_GET_COUNTER(&hdma_usart1_tx));

    //关闭DMA
    __HAL_DMA_DISABLE(&hdma_usart1_tx);

    //开始发送数据
    HAL_UART_Transmit_DMA(&huart1, buffer, length);
}

//串口1的DMA发送printf
void printf1(const char *format, ...)
{
	uint32_t length = 0;
	va_list args;

	__va_start(args, format);

	length = vsnprintf((char*)usart1_tx_buffer, sizeof(usart1_tx_buffer), (char*)format, args);

	UART1_TX_DMA_Send(usart1_tx_buffer, length);
}

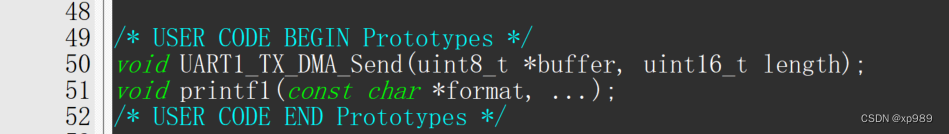

然后记得在usart.h文件中声明

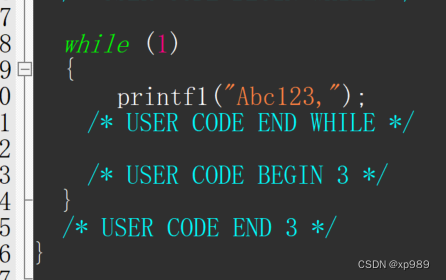

发送测试：（main.c）





 DMA接收

使能DMA接收，并于接收完后进入空闲中断函数

HAL_StatusTypeDef HAL_UARTEx_ReceiveToIdle_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

函数作用：在DMA模式下接收一定数量的数据，直到接收到预期数量的数据或发生空闲事件。

参数Size：接收数据的长度，一般大于不定长数据长度，避免遗漏数据空闲中断回调函数

__weak void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)

使能DMA接收

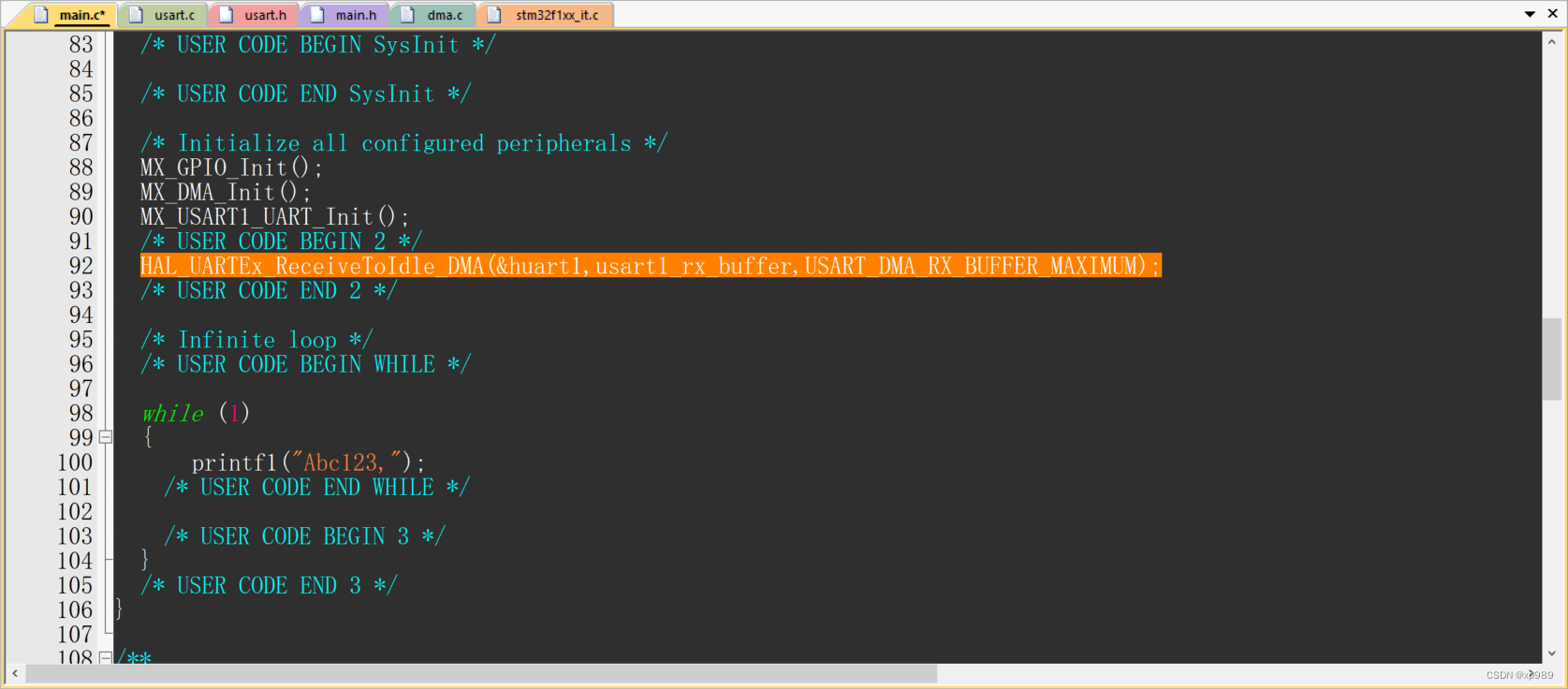

主函数：

HAL_UARTEx_ReceiveToIdle_DMA(&huart1,usart1_rx_buffer,USART_DMA_RX_BUFFER_MAXIMUM);

中断：

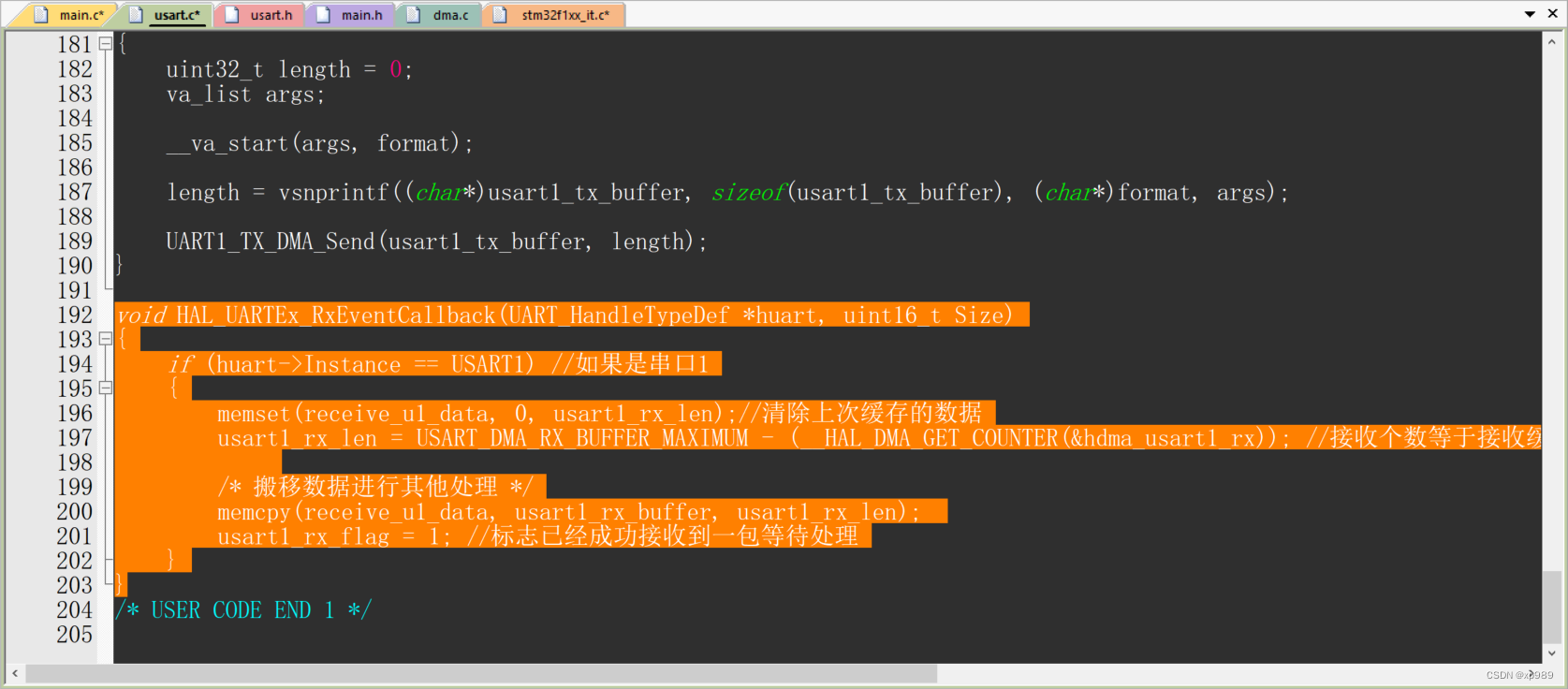

中断回调函数，放usart.c

void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
	if (huart->Instance == USART1) //如果是串口1
	{
		memset(receive_u1_data, 0, usart1_rx_len);//清除上次缓存的数据
		usart1_rx_len = USART_DMA_RX_BUFFER_MAXIMUM - (__HAL_DMA_GET_COUNTER(&hdma_usart1_rx)); //接收个数等于接收缓冲区总大小减剩余计数

		/* 搬移数据进行其他处理 */
		memcpy(receive_u1_data, usart1_rx_buffer, usart1_rx_len);
		usart1_rx_flag = 1; //标志已经成功接收到一包等待处理
	}
}

代码改善（2023/12/30）：

/*串口中断回调函数*/
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
	if (huart->Instance == USART1) //如果是串口1
	{
		usart1_rx_len = USART_DMA_RX_BUFFER_MAXIMUM - (__HAL_DMA_GET_COUNTER(&hdma_usart1_rx)); //接收个数等于接收缓冲区总大小减剩余计数
		usart1_rx_buffer[usart1_rx_len]	='\0'; //清除上次缓存的数据
		usart1_rx_flag = 1; //标志已经成功接收到一包等待处理
	}

}

改进了上次缓存数据的清除，直接赋予数组一个结束符，就不用再弄个新的数组来存放了，功能函数使用时，直接读取usart1_rx_buffer数组里面的数据就好了。

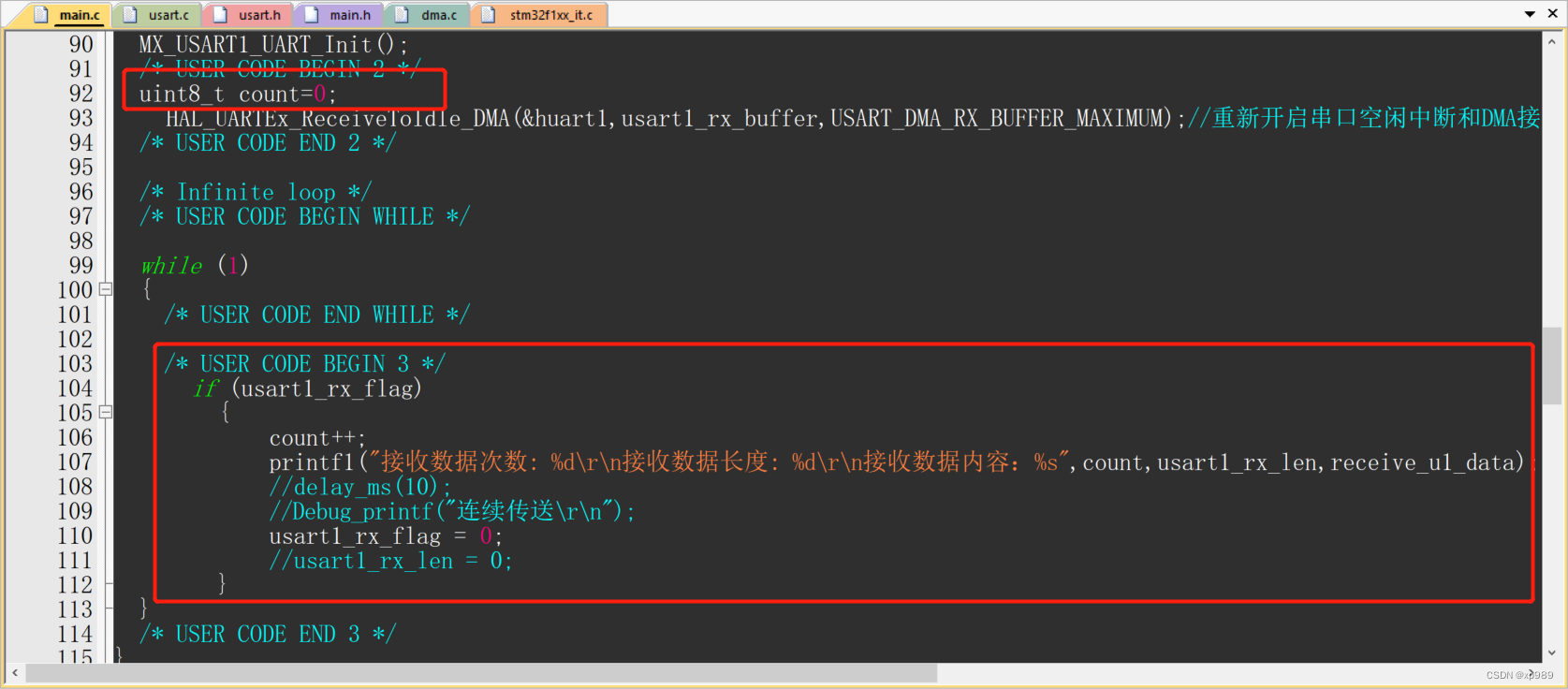

测试（main.c）

if (usart1_rx_flag)
		{
			count++;
			printf1("接收数据次数: %d\r\n接收数据长度: %d\r\n接收数据内容：%s",count,usart1_rx_len,receive_u1_data);
			//delay_ms(10);
			//Debug_printf("连续传送\r\n");
			usart1_rx_flag = 0;
			//usart1_rx_len = 0;
		}

如果上面的回调函数用了第二种方法的话就：

if (usart1_rx_flag)
		{
			count++;
			printf1("接收数据次数: %d\r\n接收数据长度: %d\r\n接收数据内容：%s",count,usart1_rx_len,usart1_rx_buffer);
			usart1_rx_flag = 0;
		}

烧入进去要复位一下，可以在这里设置就不用复位了

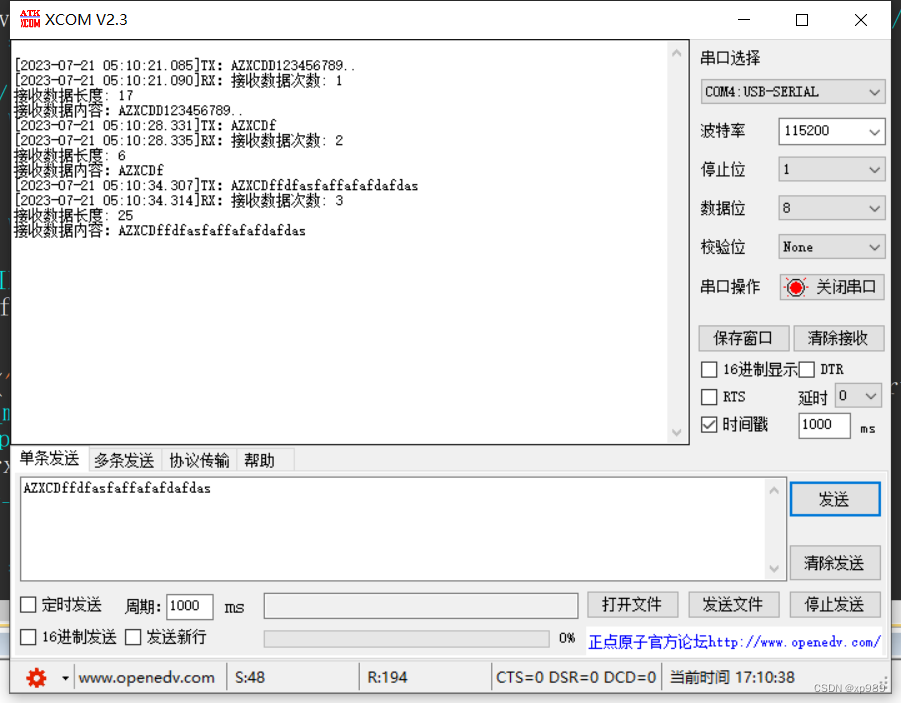

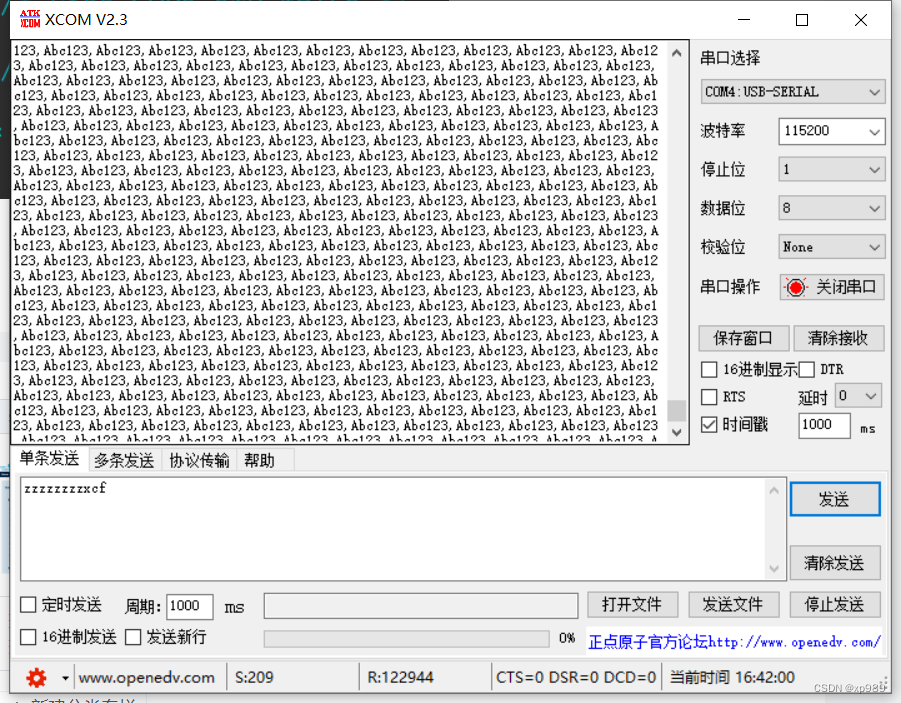

结果：
