计算机图形学：（四）欧拉角与四元数

在计算机图形学的学习中，几何变换（Transformations）是一块重要的内容，我们使用齐次坐标描述点和向量，使用变换矩阵描述平移、旋转等变换。而在平移、旋转、缩放这几种变换中，又以旋转的情况最为复杂。实际上，计算机图形学中三维空间的旋转不仅仅有旋转矩阵一种表达形式，欧拉角（Euler angles）和四元数（Quaternions）也是常用的方法。

Dawn_www

997人浏览 · 2025-05-26 22:30:22

Dawn_www · 2025-05-26 22:30:22 发布

# 导语

在计算机图形学的学习中，几何变换（Transformations）是一块重要的内容，我们使用齐次坐标描述点和向量，使用变换矩阵描述平移、旋转等变换。而在平移、旋转、缩放这几种变换中，又以旋转的情况最为复杂。实际上，计算机图形学中三维空间的旋转不仅仅有旋转矩阵一种表达形式，欧拉角（Euler angles）和四元数（Quaternions）也是常用的方法。

# 旋转矩阵

这里再复习一下在计算机图形学：（一）基础中提到的旋转矩阵，假设绕XYZ三个轴旋转的角度分别为 α,β,γ ，则这三次旋转的旋转矩阵计算方法如下：

最终的旋转矩阵为：

# 欧拉角

旋转矩阵表面上看起来依赖于 9 个参数，实际上只有三个是独立的。为了更直接地指出这三个独立参数，欧拉（Euler）证明了如下事实：任何一个旋转都可以由连续施行的三次绕轴旋转来实现，这三次绕轴旋转的旋转角（α,β,γ ）就是三个独立参数，称为欧拉角。

欧拉角，这一数学概念，是描述物体在三维空间中绕坐标系三个轴（x, y, z轴）的旋转角度。它将方位（角位移）分解为绕这三个互相垂直轴的旋转，且这种分解具有任意性，即任意三个轴和旋转顺序都可以组成一个有效的欧拉角。

🎈注：不同软件/引擎的默认坐标系不同，Heading（Yaw）通常指绕垂直轴的旋转（即取决于坐标系是Y-up还是Z-up）。如在Z-up系统中，heading-pitch-roll即为绕ZYX旋转；在GLM库中，eulerAngleYXZ()函数与yawPitchRoll()函数结果一致 [链接]。

不同的旋转顺序会导致旋转结果不同，因此需要按照特定的旋转顺序进行欧拉角的计算和使用。在不考虑使用两种不同的约定来定义旋转(内旋或外旋，注：在后文再提及)的可能性下，存在12种可能得旋转轴序列，分为两组：

（一）Proper Euler angles：也称为真欧拉角或者经典欧拉角。经典欧拉角中第一旋转轴和第三旋转轴是相同的，共有6种可能序列：

（二）Tait–Bryan angles：也称为泰特-布莱恩角，万向角，航海角度，或者直接描述三个角(航向，海拔和高度或者偏航，俯仰和滚动) 。泰特-布莱恩角中三个角分别绕三个不同的轴转动，共有6种可能得序列：

在实际使用中，为了简单起见，广泛采用“heading-pitch-roll”约定（注：heading有时也用yaw表示），它让物体从“标准”方位开始旋转，即物体坐标轴与惯性坐标系原点对齐。这种旋转顺序能通过依次作heading、pitch和roll旋转，使物体到达我们想要描述的方位。

欧拉角可分为两种情况：①静态欧拉角（又称为外旋欧拉角）和②动态欧拉角（又称为内旋欧拉角）。

静态欧拉角

静态欧拉角是指物体绕世界坐标系三个轴的旋转，在这种情况下物体坐标轴保持静止。

若按X-Y-Z旋转顺序（指先绕固定轴X，再绕固定轴Y，最后绕固定轴Z），可得旋转矩阵：

动态欧拉角

动态欧拉角则是指物体在自身坐标系中的旋转，这种旋转的复杂之处在于其坐标轴会随物体一起转动。

若按Z-Y-X旋转顺序（指先绕自身轴Z，再绕自身轴Y，最后绕自身轴X），可得旋转矩阵：

看到这里时泛起了迷糊，其他教程里以一句“外旋是左乘，内旋是右乘”草草带过，那么为什么是这样呢？

这里来推导一下。首先，因为已经假设了物体自身轴对齐世界轴，所以绕物体X轴等价于绕世界的X旋转。若旋转顺序是XYZ，绕自身Y旋转的时候，已经存在X旋转了，已经被X轴的旋转影响到了。那么为了得到绕Y的旋转矩阵，我们先撤销绕自身X轴的旋转，进行Y旋转，再恢复X轴旋转。同理，为了得到绕Z的旋转矩阵，需要撤销Y轴旋转，再撤销X轴旋转，再进行Z轴旋转，再恢复X、Y轴旋转 [链接]。

则内旋转最终表示为：

那么若旋转顺序是ZYX，同理可得到：

明白这点后，回到推导前，可以看到 $R_1=R_2$ 。这个结论说明Z-Y-X顺序的内旋等价于X-Y-Z顺序的外旋。任何的外旋都等于角度相同但元素旋转顺序相反的内旋，反之亦然。

用图片演示一下，最终下面两图表示了相同的旋转结果：

内旋动画版（① 物体绕 $Z_{0}$ 轴旋转 α 角度，旋转后得到 $X_{1}Y_{1}Z_{0}$ ；② 物体绕 $X_{1}$ 轴旋转 β 角度，旋转后得到 $X_{1}Y_{2}Z_{2}$ ；③ 物体绕 $Z_{2}$ 轴旋转 γ 角度，旋转后得到 $X_{3}Y_{3}Z_{2}$ ）：

# 万向节锁（Gimbal Lock）

通过欧拉角我们可以直观地理解物体的旋转，但其缺点在于可能面临万向锁问题。我们使用平衡环来动态演示该问题：

一开始承载物体的三个环互相垂直，构成直角坐标系，如将位于中间的红环旋转 90 度（顺/逆时针），就会发现最内侧的蓝环就会和最外侧的绿环环处于同一个平面上（即物体的两个旋转轴指向了同一个方向），导致整个系统丢失了一个“自由度”，也就是说现在内外侧的环对于物体施加的旋转效果是等效的。

从代数意义来看，对于zyx轴顺序的旋转（内旋），按β=±90°，代入矩阵计算：

那么对于任意沿zyx转 (γ,π/2,α) 的组合，都等价于 (0,π/2,γ−α) ，而前者有两个自由度（ α 和 γ ），后者只有一个自由度（ γ 与 α 的差值 γ−α ），这就是万向节锁的问题。

# 四元数

四元数作为一种替代方案，更高效地描述了旋转，并避免了万向节锁问题。虽然四元数的概念较为复杂抽象，但它在计算机图形学中被广泛应用于物体的旋转。

四元数是一种特殊的复数，通过结合旋转向量和旋转角度，提供了高效的旋转表示方法。

先通过二维旋转来复习一下复数。

我们把形如 $z = a+bi$ 的数称为复数，其中a,b均为实数，a称为实部，b称为虚部，i 称为虚数单位， i*i= -1; 模长 $|z| = \sqrt{a^2 + b^2}$ ，辐角 $\theta = arctan(b/a)$

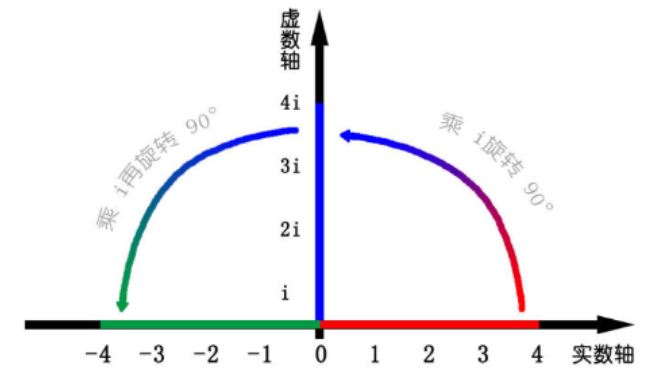

a 决定了点在实轴上的位置，而 b 决定了点在虚轴上的位置。复数（实数+虚数）是可以表示旋转的，比如一个数字乘 i 就相当于它在坐标轴上的位置逆时针旋转90°，乘以-i可以顺时针旋转90°。

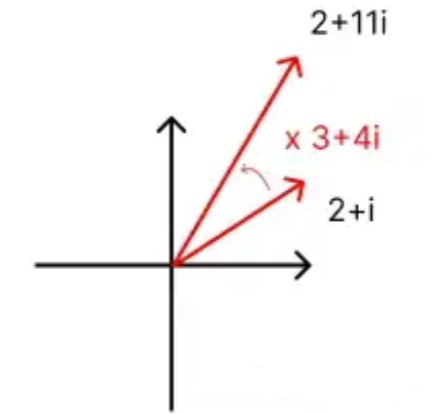

复数乘法在几何上表现为向量的旋转和伸缩。比如一个复数乘另一个复数，相当于缩放一个倍数，再旋转一个角度。如一个数字乘3+4i，就相当于这个数字放大到原来的5倍（ $\sqrt{3^2+4^2} = 5$ ），再逆时针旋转 $arctan(4/3)$ 。

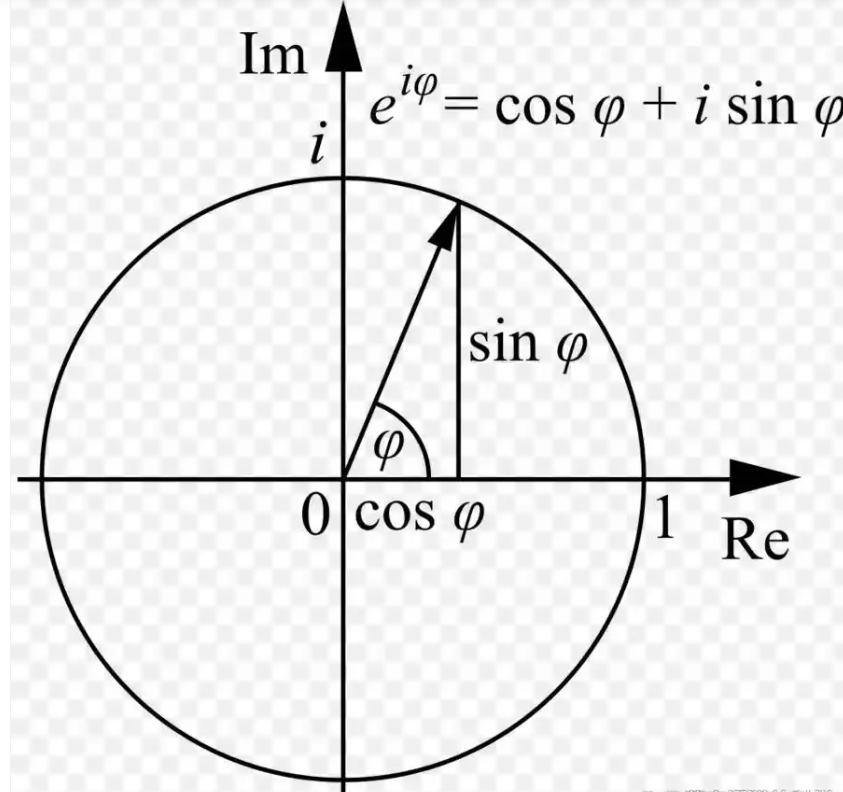

将一个复数 z 乘以 $e^{i\theta}$ （欧拉公式），相当于将 z 对应的向量逆时针旋转 θ 角度。

两个实部相等，虚部互为相反数的复数互为共轭复数，如a+bi和a-bi。对于复数z=a+bi，a,b∈R，复数到特定形式二阶矩阵的同构映射：

二维旋转矩阵其实也对应着一个类似四元数的一个向量表达形式：

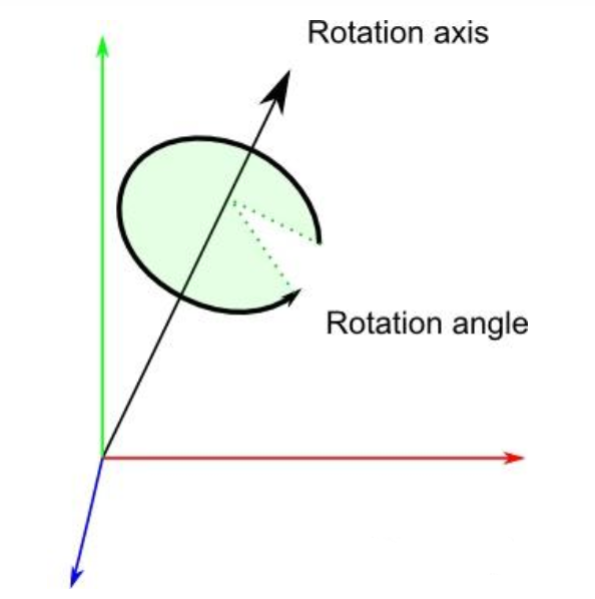

在此基础上，我们可以将其扩展到三维空间，在三维空间中我们使用四元数表示，除了虚数i之外，在四元数中额外加入了两个虚数，它的一般形式为：q = xi + yj + zk + w，其中x、y、z代表向量的三维坐标，而w代表角度。四元数表达了物体绕某向量轴旋转一定角度，在描述物体旋转时只需关注这些关键值。
