STM32芯片引脚定义(以STM32F446xx为例)

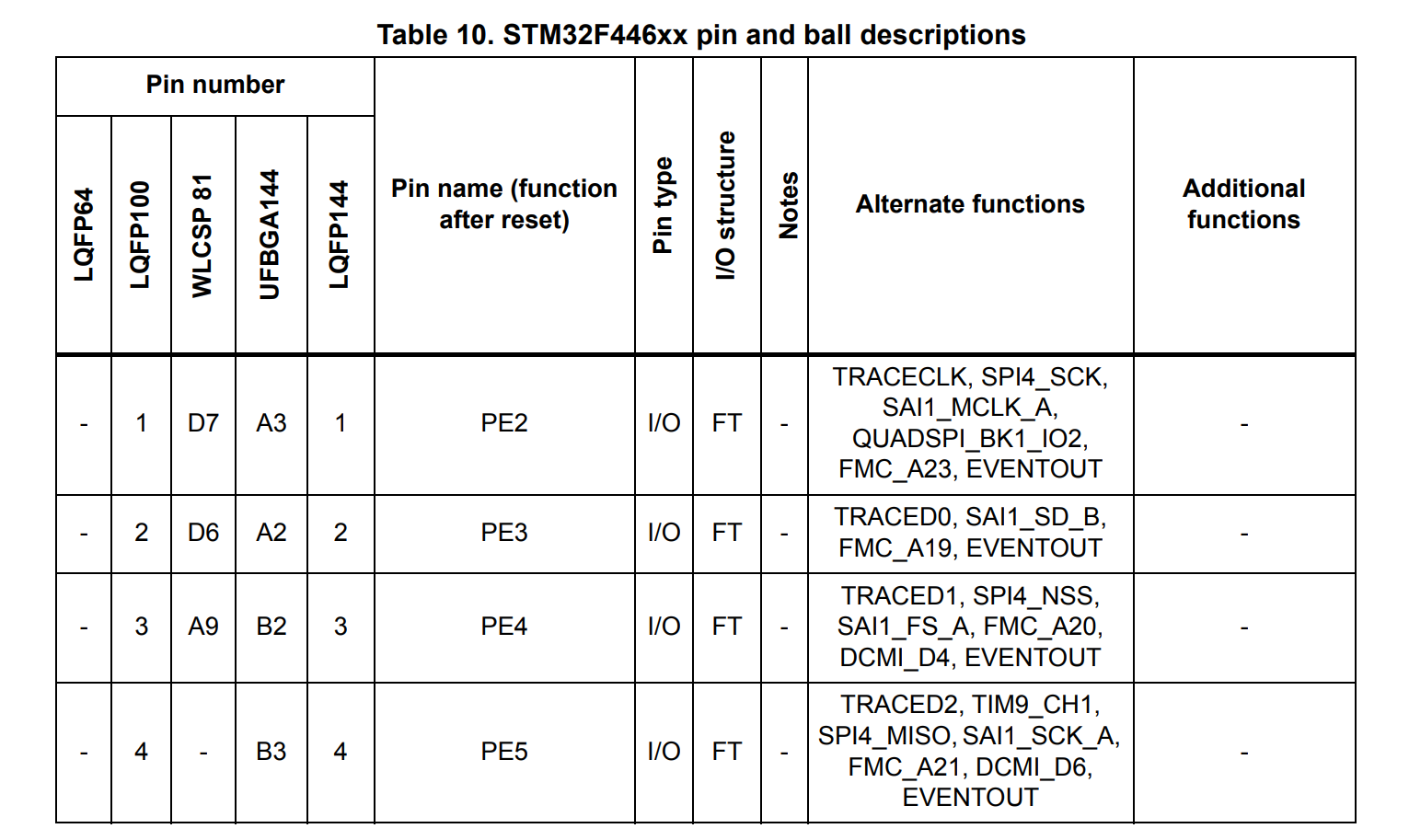

下图为STM32F446XX芯片引脚的部分定义(摘自STM32F446数据手册)

其中Pin number表示引脚有不同的封装类型，如下表所示

封装英文缩写	全称	中文译文	封装特点
`LQFP`	`Low-profile Quad Flat Package`	薄型四侧扁平封装	引脚之间距离较小、封装本体厚度较薄
`WLCSP`	`Wafer Level Chip Scale Package`	晶圆级芯片规模封装	较小的封装体积、更好的散热性能
`UFBGA`	`Ultra Thin Fine Pitch Ball Grid Array`	超轻薄型细间距球栅阵列封装	封装最小

Pin name表示对应引脚的名称，括号中的功能为复位后功能
Pin type表示引脚类型，功能如下表所示

字母表示	英文	中文
`S`	`Supply pin`	电源引脚
`I`	`Input Only pin`	输入引脚
`I/O`	`Input/Output pin`	输入、输出引脚

I/O StructureIO电平，具体如下所示

字母表示	英文	中文
`FT`	`5V Tolerant I/O (Five Volt)`	5V兼容引脚、可以接5V、3.3V
`FTf`	`5V Tolerant I/O I2C FM+ Option (Fast Mode Plus)`	该IO口做I2C应用时支持高达1M速率
`TTa`	`3.3V Tolerant I/O directly connected to ADC (Three)`	5V不兼容引脚(仅可以接3.3V)、直接与ADC连接
`B`	`Dedicated BOOTO pin`	独有的BOOT0引脚
`RST`	`Bidirectional reset pin with weak pull-up resistor`	内置弱上拉电阻的双向复位引脚
