三极管的数据手册是设计和应用三极管的关键参考资料，其中包含了器件的电气特性、物理参数及使用条件等重要信息。以下是需要重点关注的核心参数及相关说明：

一、基本电气参数

1.电压参数

• 集电极 - 发射极反向击穿电压（VCEO）含义：基极开路时，集电极与发射极之间的最大允许反向电压。注意：实际工作电压必须低于该值，否则可能导致器件永久损坏。
• 集电极 - 基极反向击穿电压（VCBO）含义：发射极开路时，集电极与基极之间的最大允许反向电压。
• 发射极 - 基极反向击穿电压（VEBO）含义：集电极开路时，发射极与基极之间的最大允许反向电压（通常较小，需避免基极 - 发射极反向偏置超过此值）。

2.电流参数

• 最大集电极电流（IC (max)）含义：正常工作时集电极允许通过的最大持续电流。注意：超过此值可能导致器件过热或性能下降，需结合功耗计算（见下文）。
• 基极电流（IB）含义：驱动三极管所需的基极电流，影响电流增益（hFE）和开关速度。
• 漏电流（ICEO、ICBO）ICEO：基极开路时，集电极 - 发射极间的漏电流（温敏参数，温度升高时显著增大）。ICBO：发射极开路时，集电极 - 基极间的漏电流（硅管通常较小，锗管较大）。

二、增益与频率特性

1.直流电流增益（hFE）

• 含义：静态工作点下集电极电流与基极电流的比值（hFE = IC/IB）。

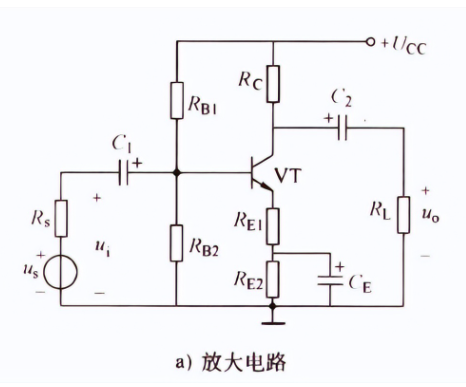

• 注意：hFE 随 IC 和温度变化，数据手册通常提供典型值和测试条件（如 IC=1mA，VCE=5V）。放大电路需根据 hFE 设计偏置电阻，开关电路需确保基极电流足够使三极管饱和（hFE 需足够大）。

2.交流电流增益（β 或 hfe）

• 含义：小信号下集电极电流变化量与基极电流变化量的比值，反映高频放大能力。
• 与频率相关，数据手册通常给出特定频率（如 1kHz）下的 β 值。

3.特征频率（fT）

• 含义：当 β 下降至 1 时的信号频率，表征三极管的最高工作频率。
• 注意：设计高频电路（如射频、通信）时，需确保工作频率远低于 fT（通常取 fT 的 1/5~1/10）。

三、功率与热特性

1.最大功耗（Pmax）

• 含义：三极管正常工作时允许的最大耗散功率（Pmax = IC × VCE）。
• 注意：受结温限制（通常 Tj (max)=150°C），需结合散热设计（如 PCB 铜箔面积、散热器）。数据手册会提供不同环境温度（TA）下的降额曲线（如 TA>25°C 时，Pmax 按比例降低）。

2.热阻（RθJA、RθJC）

• RθJA：结到环境的热阻，用于自然冷却场景。
• RθJC：结到外壳的热阻，用于安装散热器的场景。
• 公式：结温 Tj = TA + Pmax × RθJA（或 Tj = TC + Pmax × RθJC，TC 为外壳温度）。

3.温度特性

• 重点关注参数随温度的变化趋势：hFE：通常随温度升高而增大（可能导致工作点漂移，需设计温度补偿电路）。VBE：基极 - 发射极电压随温度升高而减小（约 - 2mV/°C）。ICBO/ICEO：漏电流随温度指数级增大（硅管对温度更稳定）。

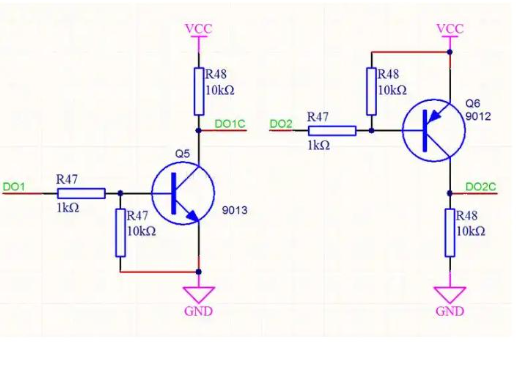

四、开关特性

1.饱和电压（VCE (sat)）

• 含义：三极管饱和导通时集电极 - 发射极间的电压降（理想开关为 0V，实际越小越好）。
• 注意：开关电路需确保 VCE (sat) 足够低（如 < 0.3V），通常测试条件为 IC=10mA，IB=1mA（需匹配实际工作电流）。

2.开关时间（开通时间 Ton、关断时间 Toff）

• Ton = 延迟时间 Td + 上升时间 Tr：从基极加信号到集电极电流达到 90% IC 的时间。
• Toff = 存储时间 Ts + 下降时间 Tf：从基极信号撤除到集电极电流降至 10% IC 的时间。
• 注意：高频开关电路（如 PWM、数字逻辑）需选择开关时间短的三极管（ns 级）。

五、封装与物理参数

1.封装形式

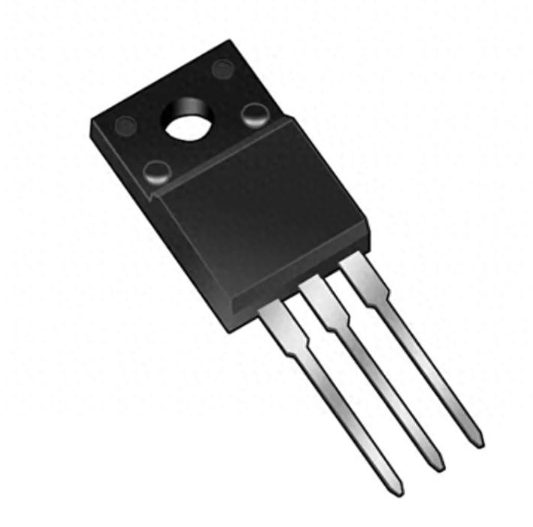

• 常见封装：TO-92（直插）、SOT-23（贴片）、TO-220（功率管）等，影响焊接方式、PCB 布局和散热。
• 引脚定义：明确 E（发射极）、B（基极）、C（集电极）的位置，避免焊反（不同封装可能引脚顺序不同）。

2.尺寸与重量

• 贴片封装需关注焊盘尺寸和引脚间距，直插封装需预留安装空间。

3.静电敏感度（ESD）

• 部分三极管对静电敏感，数据手册会标注 ESD 等级（如 HBM 模式下的耐压值），需注意防静电措施。

六、其他关键参数

1.噪声系数（NF）

• 适用于放大微弱信号的场景（如音频前置放大、传感器信号调理），NF 越小表示噪声性能越好。

2.反向电压安全工作区（RBSOA）

• 描述三极管在反向偏置下的安全工作范围，用于开关电源、电机驱动等存在反向电压冲击的场景。

3.辐射特性

• 特殊应用（如航天、核工业）需关注抗辐射性能，普通场景可忽略。

如何快速查阅数据手册？

1. 先看目录：找到 “Absolute Maximum Ratings”（绝对最大额定值）确保不超过极限参数。
2. 再看电气特性表：重点关注典型值（Typ）、最小值（Min）、最大值（Max）及测试条件。
3. 关注曲线图：如 hFE-IC 曲线、VCE (sat)-IC 曲线，直观了解参数随工作条件的变化。
4. 参考应用电路：数据手册通常提供典型应用 schematic，可直接借鉴或优化。

总结

根据具体应用场景（放大、开关、高频、功率等），需重点关注对应参数：



• 放大电路：hFE、fT、NF、VBE 温度系数。
• 开关电路：VCE (sat)、开关时间、IC (max)、Pmax。
• 高频电路：fT、Cbc（极间电容）、输入输出阻抗。
• 功率电路：Pmax、RθJA、IC (max)、散热设计。



合理利用数据手册中的参数，可确保三极管在电路中稳定、可靠地工作，避免因参数选择不当导致器件损坏或性能不足。
