嵌入式中PID控制的实现与验证（开源）

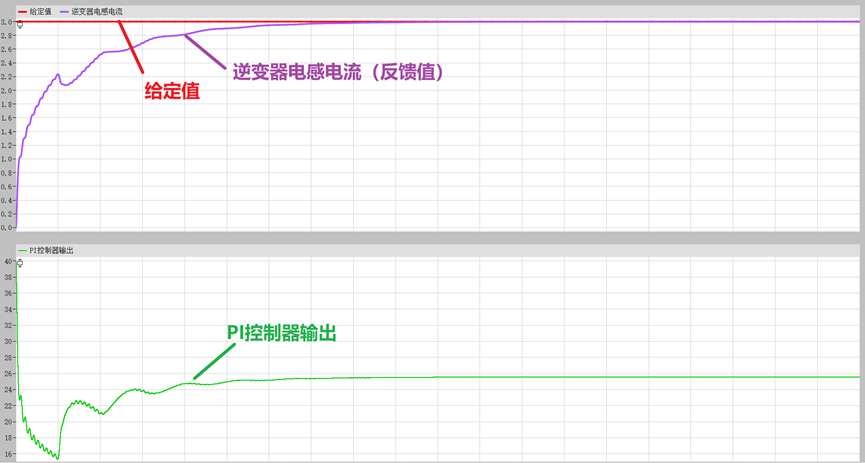

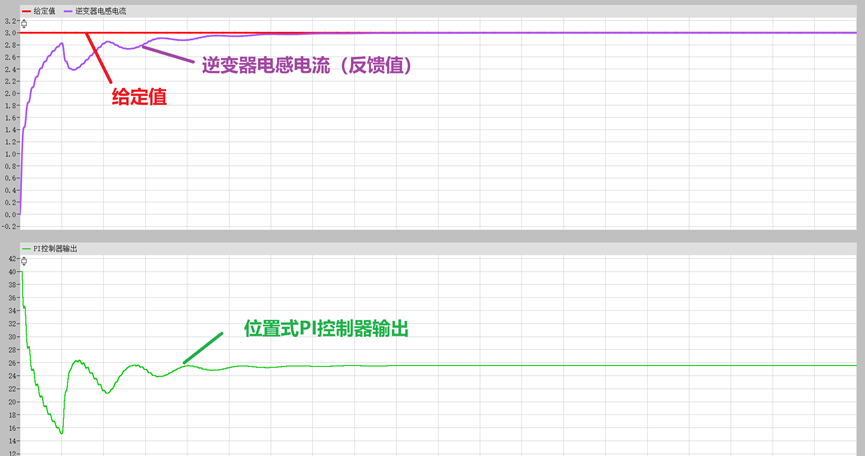

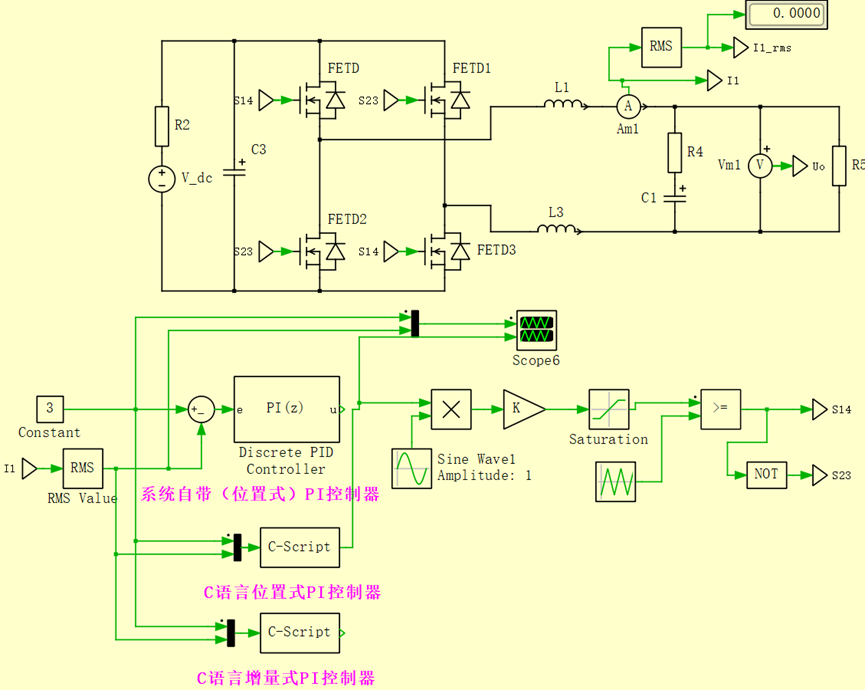

本文介绍了PID控制器的C语言实现方法，包括位置式和增量式两种算法。内容涵盖PID控制原理、离散化差分方程、代码实现（含抗饱和和输出限幅处理）及嵌入式应用示例。通过单相逆变器闭环控制的仿真验证，表明两种PID实现方式均能有效跟踪给定值，控制效果与系统自带PID一致。文章还提供了获取仿真模型的方法，并预告将在后续视频中展示嵌入式实际效果。该PID代码可直接移植到STM32、DSP等嵌入式平台使用。

Zeng9136

1218人浏览 · 2025-06-28 11:13:23

Zeng9136 · 2025-06-28 11:13:23 发布

一、PID控制器的实现（C语言实现）

PID控制（比例-积分-微分控制）是一种广泛应用于工业自动化和过程控制中的反馈控制策略。它通过调节控制量，使系统的输出尽可能地接近期望的目标值（设定值）。PID控制器基于系统误差（即目标值与实际输出之间的差）进行调整，以达到系统稳定性和期望的性能。

1、PID控制器传递函数

PID控制器的连续时间传递函数为：

位置式PID计算的是当前控制量和目标值之间的差值，控制信号基于误差量的绝对值来进行调整。增量式PID则根据误差的变化量来计算控制量的增量，控制信号的调整是基于上一时刻控制量的变化量。增量式PID由于其计算效率高、动态响应快、适应性强等优势，更常被应用于如电机驱动、DC-DC变换器、功率因数校正等需要快速响应和高效控制的系统中。

2、离散化实现（差分方程）

PID离散化过程中，积分项使用后向欧拉离散化，微分项使用前向差分离散化。此部分内容可自行查阅资料。

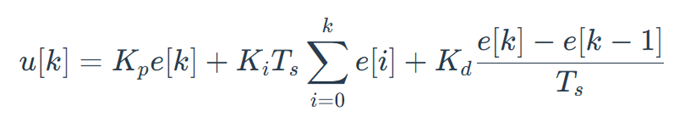

位置式PID控制器的差分方程

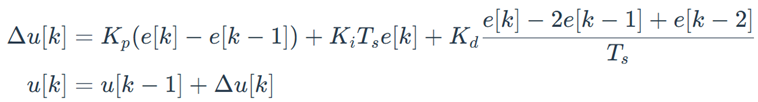

增量式PID控制器的差分方程

式中，e[k]为当前误差（参考值 - 反馈值），u[k]为控制器总输出。

在嵌入式（STM32、DSP）中，可以根据上述差分方程编写离散化PID控制器的C语言代码。

3、PID控制的C语言实现

位置式PID实现代码

#include <math.h>

// PID控制器结构体（位置式）
typedef struct {
    // 参数
    float Kp;       // 比例系数
    float Ki;       // 积分系数
    float Kd;       // 微分系数
    float Ts;       // 采样周期

    // 积分限制
    float max_integral; // 积分上限
    float min_integral; // 积分下限

    // 输出限制
    float max_output;   // 输出上限
    float min_output;   // 输出下限

    // 状态变量
    float integral;     // 积分累加值
    float prev_error;   // 上一次误差
} PIDController;

// 初始化PID控制器
void PID_Init(PIDController *pid,
             float Kp, float Ki, float Kd,
             float Ts,
             float max_integral, float min_integral,
             float max_output, float min_output)
{
    pid->Kp = Kp;
    pid->Ki = Ki;
    pid->Kd = Kd;
    pid->Ts = Ts;
    pid->max_integral = max_integral;
    pid->min_integral = min_integral;
    pid->max_output = max_output;
    pid->min_output = min_output;

    // 初始化状态
    pid->integral = 0.0f;
    pid->prev_error = 0.0f;
}

// 执行PID控制计算（位置式）
float PID_Update(PIDController *pid, float setpoint, float measurement) {
    // 计算误差
    float error = setpoint - measurement;

    // 比例项
    float P = pid->Kp * error;

    // 积分项（带抗饱和）
    pid->integral += error * pid->Ts;

    // 积分限幅
    if (pid->integral > pid->max_integral) {
        pid->integral = pid->max_integral;
    } else if (pid->integral < pid->min_integral) {
        pid->integral = pid->min_integral;
    }

    float I = pid->Ki * pid->integral;

    // 微分项
    float derivative = (error - pid->prev_error) / pid->Ts;
    float D = pid->Kd * derivative;

    // 计算输出
    float output = P + I + D;

    // 输出限幅
    if (output > pid->max_output) {
        output = pid->max_output;
    } else if (output < pid->min_output) {
        output = pid->min_output;
    }

    // 保存当前误差
    pid->prev_error = error;

    return output;
}

增量式PID实现代码

// PID控制器结构体（增量式）
typedef struct {
    // 参数
    float Kp;       // 比例系数
    float Ki;       // 积分系数
    float Kd;       // 微分系数
    float Ts;       // 采样周期

    // 输出限制
    float max_output;   // 输出上限
    float min_output;   // 输出下限

    // 状态变量
    float prev_error;   // 上一次误差
    float prev_error2; // 上上次误差
    float prev_output; // 上一次输出
} PIDController_Incremental;

// 初始化增量式PID
void PID_Inc_Init(PIDController_Incremental *pid,
                 float Kp, float Ki, float Kd,
                 float Ts,
                 float max_output, float min_output)
{
    pid->Kp = Kp;
    pid->Ki = Ki;
    pid->Kd = Kd;
    pid->Ts = Ts;
    pid->max_output = max_output;
    pid->min_output = min_output;

    // 初始化状态
    pid->prev_error = 0.0f;
    pid->prev_error2 = 0.0f;
    pid->prev_output = 0.0f;
}

// 执行增量式PID计算
float PID_Inc_Update(PIDController_Incremental *pid, float setpoint, float measurement) {
    // 计算误差
    float error = setpoint - measurement;

    // 计算增量
    float delta_u = pid->Kp * (error - pid->prev_error)
                 + pid->Ki * pid->Ts * error
                 + pid->Kd * (error - 2*pid->prev_error + pid->prev_error2) / pid->Ts;

    // 计算新输出
    float output = pid->prev_output + delta_u;

    // 输出限幅
    if (output > pid->max_output) {
        output = pid->max_output;
    } else if (output < pid->min_output) {
        output = pid->min_output;
    }

    // 更新状态
    pid->prev_error2 = pid->prev_error;
    pid->prev_error = error;
    pid->prev_output = output;

    return output;
}

4、使用示例

位置式PID使用示例

int main() {
    PIDController pid;

    // 初始化参数
    float Kp = 1.0f;
    float Ki = 0.1f;
    float Kd = 0.01f;
    float Ts = 0.01f;  // 10ms采样

    // 初始化控制器
    PID_Init(&pid, Kp, Ki, Kd, Ts,
            100.0f, -100.0f,   // 积分限幅
            10.0f, -10.0f);    // 输出限幅

    // 控制循环
    while(1) {
        float setpoint = ...;    // 获取设定值
        float measurement = ...; // 获取测量值

        float output = PID_Update(&pid, setpoint, measurement);

        // 应用控制输出
        apply_control(output);

        delay_ms(Ts * 1000);  // 等待下一个采样周期
    }
}

增量式PID使用示例

int main() {
    PIDController_Incremental pid;

    // 初始化参数
    float Kp = 1.0f;
    float Ki = 0.1f;
    float Kd = 0.01f;
    float Ts = 0.01f;  // 10ms采样

    // 初始化控制器
    PID_Inc_Init(&pid, Kp, Ki, Kd, Ts,
                10.0f, -10.0f);  // 输出限幅

    // 控制循环
    while(1) {
        float setpoint = ...;    // 获取设定值
        float measurement = ...; // 获取测量值

        float output = PID_Inc_Update(&pid, setpoint, measurement);

        // 应用控制输出
        apply_control(output);

        delay_ms(Ts * 1000);  // 等待下一个采样周期
    }
}
