图论模型

基础理论

1.无向图与有向图

有向图的边称为弧，有向图一般记为 $D = (V, A)$ ，其中 $V$ 为顶点集， $A$ 为弧集。
边的表示 $v_i,v_j)$ ，弧的表示 $v_i,v_j>$ 。

2.简单图与完全图

无环且无重边的图称为简单图。

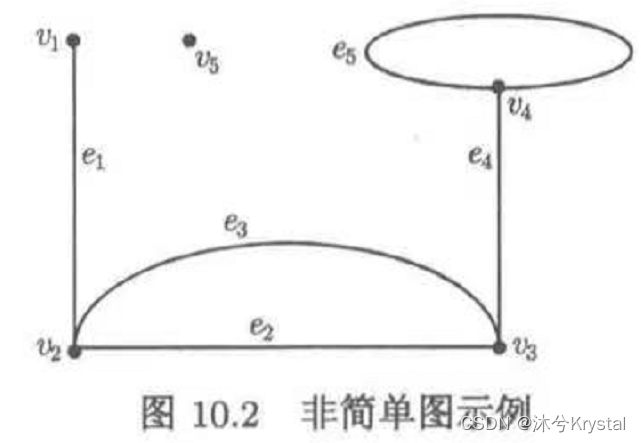

上图中， $e_2$ 和 $e_3$ 为重边， $e_5$ 为环。
任意两点均相邻的简单图称为完全图。含 $n$ 个顶点的完全图记为 $K_n$ .

3.赋权图

赋权图中的权可以是距离、费用、时间、效益、成本等。

4.顶点的度

出度记为 $d^+(v)$ ，入度记为 $d^-(v)$ .
度数为奇数的顶点称为奇顶点，度为偶数的顶点称为偶顶点。

定理给定图 $G = (V, E)$ ，所有顶点的度数之和是边数的2倍，即
$\sum_{v \in V} d(v)=2|E|$

5.子图

如果 $G_1$ 是 $G_2$ 的子图，且 $V_1=V_2$ ，则称 $G_1$ 是 $G_2$ 的生成子图。

6.道路与回路

设 $W=v_0e_1v_1e_2...e_kv_k$ ，路长为边的个数 $k$
各边相异的道路称为迹，各顶点相异的道路称为轨道。
以顶点 $u, v$ 分别为起点和终点的最短轨道之长为顶点 $u, v$ 的距离。

7.连通图与非连通图

如果无向图 $G$ 中任意两个顶点 $u$ 和 $v$ 之间是连通的，则称图 $G$ 是连通图。
在有向图 $G$ 中，如果对于任意两个顶点 $u$ 和 $v$ ，从 $u$ 到 $v$ 和从 $v$ 到 $u$ 都存在道路，则称图 $G$ 是强连通图。

图的表示

1.关联矩阵

对于无向图，关联矩阵 $M=(mij)n×m\boldsymbol{M}=\left(m_{i j}\right)_{n \times m}$ :
$m_{i j}=\left\{\begin{array}{ll} 1, & v_{i} \text { 与 } e_{j} \text { 相关联, } \\ 0, & v_{i} \text { 与 } e_{j} \text { 不关联. } \end{array}\right.$
对于有向图，关联矩阵 $M=(mij)n×m\boldsymbol{M}=\left(m_{i j}\right)_{n \times m}$ :
$m_{i j}=\left\{\begin{array}{ll} 1, & v_{i} \text { 是 } e_{j} \text { 的起点, } \\ -1, & v_{i} \text { 是 } e_{j} \text { 的终点, } \\ 0, & v_{i} \text { 与 } e_{j} \text { 不关联. } \end{array}\right.$

2.邻接矩阵

对于有向非赋权图，其邻接矩阵 $W=(wij)n×n\boldsymbol{W}=\left(w_{i j}\right)_{n \times n}$ ：
$w_{i j}=\left\{\begin{array}{ll} 1, & \left\langle v_{i}, v_{j}\right\rangle \in A \\ 0, & \left\langle v_{i}, v_{j}\right\rangle \notin A \end{array}\right.$

最大流问题

公路系统有车辆流、物资调配系统有物资流、金融系统有现金流，这些流问题都可归结为网络流问题，如何安排使流量最大，即最大流问题。

1.基本概念

网络上的流，是指定义为弧集合 $A$ 上的一个函数 $f={fij}={f(vi,vj)}f=\left\{f_{ij}\right\}=\left\{f(v_i,v_j)\right\}$ , $f_{ij}$ 为弧 $v_i,v_j)$ 上的流量。
满足下列条件的流 $f$ 称为可行流：
（1）容量限制条件：对每条弧 $(vi,vj)∈A,0⩽fij⩽cij\left(v_{i}, v_{j}\right) \in A, 0 \leqslant f_{i j} \leqslant c_{i j}$
（2）平衡条件：对于中间点，流出量=流入量，即对于每个 $\neq s, t)$ 有
$\sum_{j:\left(v_{i}, v_{j}\right) \in A} f_{i j}-\sum_{j:\left(v_{j}, v_{i}\right) \in A} f_{j i}=0$
最大流问题可以写为如下线性规划模型：
$\begin{array}{l} \max v \\ s.t.\left\{\begin{array}{ll} \sum_{j:\left(v_{i}, v_{j}\right) \in A} f_{i j}-\sum_{j:\left(v_{j}, v_{i}\right) \in A} f_{j i}=\left\{\begin{array}{ll} v, & i=s \\ -v, & i=t \\ 0, & i \neq s, t \end{array}\right.\\ 0 \leqslant f_{i j} \leqslant c_{i j} , \forall \left(v_{i}, v_{j}\right) \in A \end{array} \right. \end{array}$

最小费用流问题

在许多实际问题中，还需要考虑网络上流的费用问题。例如，在运输问题中，人们总是希望在完成运输任务的同时，寻求一个使总的运输费用最小的运输方案。
设 $b_{ij}$ 为弧上的单位费用，则最小费用流问题可用如下线性规划问题描述：
$\begin{array}{l} \max \sum_{(v_i,v_j)\in A}^{} b_{ij}f{ij} \\ s.t.\left\{\begin{array}{ll} \sum_{j:\left(v_{i}, v_{j}\right) \in A} f_{i j}-\sum_{j:\left(v_{j}, v_{i}\right) \in A} f_{j i}=\left\{\begin{array}{ll} v, & i=s \\ -v, & i=t \\ 0, & i \neq s, t \end{array}\right.\\ 0 \leqslant f_{i j} \leqslant c_{i j} , \forall \left(v_{i}, v_{j}\right) \in A \end{array} \right. \end{array}$
当 $v$ 是最大流 $v_{max}$ 时，本问题就是最小费用最大流问题。
