1. 简述

MeanShift 是一种基于密度梯度上升的非参数聚类方法，在图像滤波领域，它可以有效地平滑图像、去除噪声，同时保留图像的边缘信息。该方法通过迭代地将像素点移动到其邻域内密度最大的位置，从而实现对图像的滤波和分割。

核心思想

• MeanShift 通过滑动窗口，在图像中寻找颜色密度中心，将相邻的像素点聚集到一起，从而得到不同的区域。
• 通过迭代调整窗口中心，使其最终收敛到目标区域的颜色均值位置，从而将相似颜色的像素聚集在一起，实现图像的分割。

适用场景

• 目标分割：从复杂背景中提取目标物体。
• 图像去噪：消除噪声，保留主要目标。
• 目标跟踪：通过颜色特征跟踪运动物体。

---

2. OpenCV 中的 MeanShift 实现

cv2.pyrMeanShiftFiltering() 函数：

cv2.pyrMeanShiftFiltering(image, sp, sr, maxLevel=1, termcrit=(cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 5, 1))

参数	说明
image	输入图像（BGR 格式）。
sp	空间半径（空间领域的大小）。决定了邻域像素的范围。
sr	颜色半径（颜色领域的大小）。决定了颜色相似像素的聚集范围。
maxLevel	金字塔层数，默认是 1（表示不使用金字塔）。
termcrit	终止条件，通常使用最大迭代次数 或 误差容忍度。

sp 和 sr 是两个重要的参数，分别控制图像的 空间范围 和 颜色范围，通过调整这两个参数，可以实现不同效果的图像分割。

返回值：经过 MeanShift 操作后输出的图像，与输入图像具有相同的大小和类型。

---

3. OpenCV MeanShift 算法实现图像分割

🔷3.1 代码实现流程

1. 读取图像：导入待分割的图像。
2. 参数调整：设置空间半径 sp 和颜色半径 sr。
3. 应用 MeanShift 算法：使用 cv2.pyrMeanShiftFiltering() 对图像进行过滤。
4. 显示结果：展示分割后的图像。

🔷3.2 代码实现

import cv2

# 1. 读取图像
image = cv2.imread('D:\\resource\\opencv\\fengjing.jpg')

# 2. 设置 MeanShift 参数
sp = 30  # 空间半径（影响聚类的大小）
sr = 50  # 颜色半径（影响颜色相似度的聚集）

# 3. 应用 MeanShift 算法进行图像分割
shifted_image = cv2.pyrMeanShiftFiltering(image, sp, sr)

# 4. 显示原图和分割结果
cv2.imshow('Image', image)
cv2.imshow('MeanShift', shifted_image)

# 5. 等待按键关闭窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

🔷3.3 运行结果

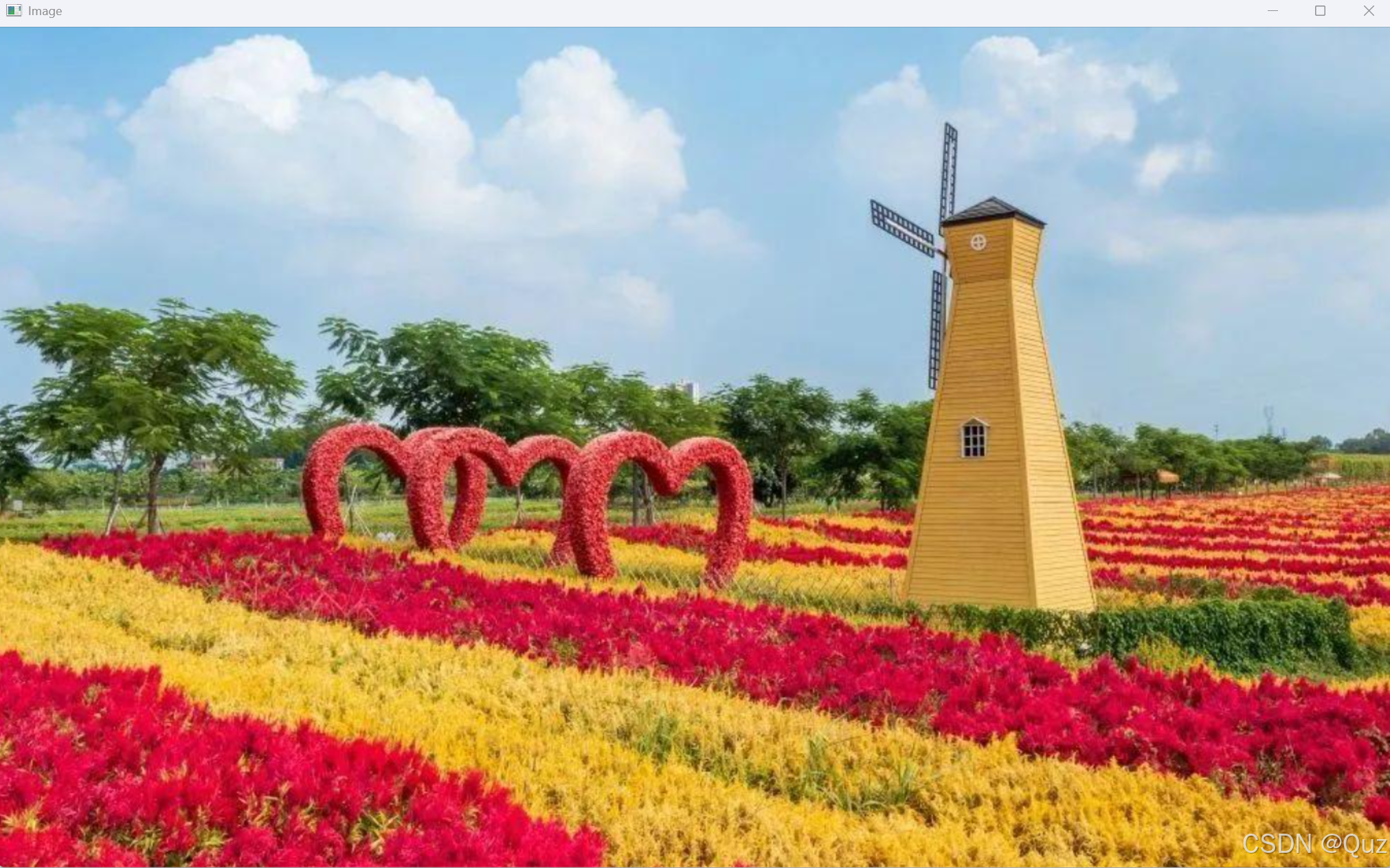

 输入图像：

输出图像：

---

4. 结果解析

输入图像：

• 输入图像是一张包含多个颜色区域的图像。

输出图像：

• 应用 MeanShift 算法后，图像中的颜色会被聚类到相似区域，形成分割效果，相同颜色或相似颜色的区域将被归类为一个区域。输出结果呈现出类似去噪或区域分离的效果。

---

5. 参数调节与优化

sp 和 sr 参数的重要性

• sp（空间半径）：该参数控制像素在空间上的邻域范围，较大的 sp 值会让算法考虑更大的区域，但可能导致过度平滑，边界模糊；较小的 sp 值则可能导致细节丢失。
• sr（颜色半径）：该参数控制像素在颜色上的相似性，较大的 sr 值会让算法考虑更宽泛的颜色范围，可能导致过度融合；较小的 sr 值则可能导致细节过度分割。

调节技巧

• 增加 sp 和 sr 值：适用于背景和前景颜色差异较大的图像，能得到更平滑的结果。
• 减小 sp 和 sr 值：适用于细节丰富的图像，能保留更多局部特征。

---

6. 注意事项

• 参数选择：sp 和 sr 对结果影响较大，需要根据不同的图像和应用场景调节这两个参数。
• 图像预处理：对于噪声较多的图像，建议在应用 MeanShift 算法前先进行去噪处理，例如使用 高斯模糊。
• 适用于色彩丰富的图像：MeanShift 适用于色彩丰富的图像，对于边界清晰且背景简单的图像，其他方法（如 阈值分割 或 Canny 边缘检测）可能会更高效。

---

7. 总结

MeanShift 算法 是一种强大的无监督分割方法，基于图像的颜色和空间信息，能够实现图像的高效分割。通过调节空间半径 (sp) 和 颜色半径 (sr)，可以实现不同效果的图像分割，适用于目标提取、背景建模、去噪等任务。在实际应用中，调节参数是非常关键的，合适的参数选择可以显著提高图像分割的精度和效率。
