最近使用 power designer 时遇见了好多问题，下面分两个方面说明。

一 .  首先使用power designer 怎么连接数据库的表等数据：

       这里面我分oracle和mysql两种数据库来说：

1.oracle数据库

  首先打开power designer    依次点击   文件--->Reverse Engineer --->database...      如下图所示：

然后弹出以下界面：

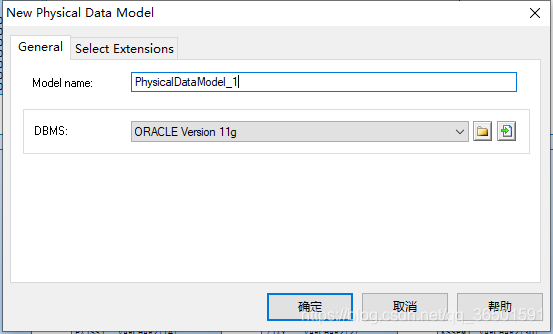

在Model name 那里面 填写的是建立的物理模型的名称（这个可以自己建立，不在这里说明），DBMS这一个下拉列表里  我们可以选择我们当前电脑装的是什么版本的oracle 数据库，比如这里我装的是oracle 11g  直接选择点击确定即可。

在这里 我们应该直接点击  Using a data source 下面 那一行 右边的一个小圆柱体，弹出如下界面

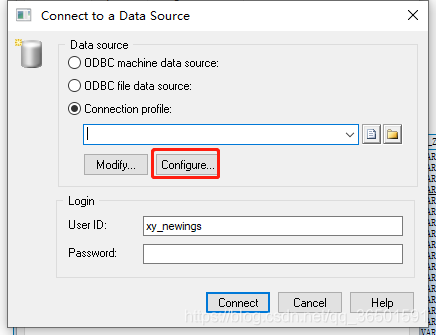

从上面这张图中 我们可以看出在 Data source  下面有三种选择前两种是使用ODBC连接，我们卡一点击Configure...   进入配置界面，如下图所示第三种方式：

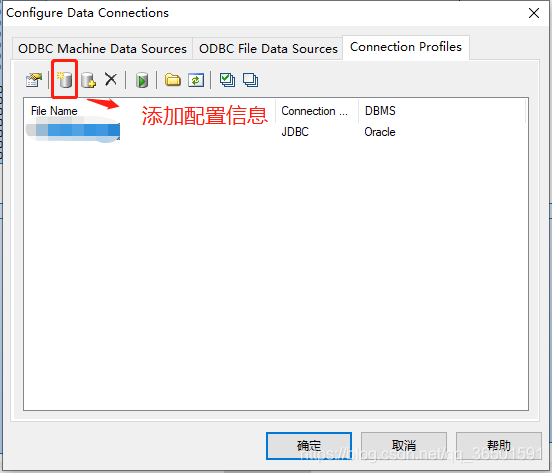

上图中我们可以点击第二个小图标（一个小圆柱体）添加数据源，如下图格式所示

上面这个 是根据自己数据库的信息填写的，填写完后可以测试一下连接是否成功（Test Connection...）

如果出现   Could not Initialize JavaVM!   则说明JAVA环境配置错误，首先power designer必须在32位jdk环境下运行，可以先下载32位的jdk（如果用odbc连接那么另当别论）,

然后设置环境变量  ，具体步骤如下：

连接时遇到的问题总结：

问题1：当连接数据库出现Could not Initialize Java VM错误后:



没有连接上.原因:powerDesigner不支持x64JDK,ok.安装32位.

仅仅是安装一下,不要做任何配置.......关闭,重新再打开.连接成功.

问题2：Could not load class oracle.jdbc.OracleDriver

Could not load class oracle.jdbc.OracleDriver 无法找到驱动。

没有驱动包的话，自行下载。

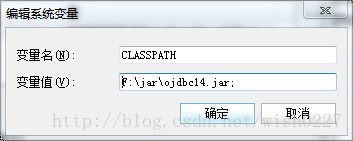

解决办法：需要在环境变量中配置驱动的路径

配置好后要重启powerdesigner

问题3、PowerDesigner配置：设置jdk32位的路径
