D34118电话机免提通话电路芯片——包含了必要的放大器、衰减器、背景噪声检测和控制算法形成高品质的免提通话系统。
D34118免提语音通话电路包含了必要的放大器、衰减器、背景噪声检测和控制算法形成高品质的免提通话系统。它包括一个麦克风可调增益放大器、静音控制、发射和接收衰减器，还包括两个线路驱动放大器，可用于形成一个与外部耦合变压器连接的混合网络。一个高通滤波器可用于滤除接收通道中的60Hz噪声，或用于其他滤波功能。D34118可以通过电源供电，也可以从电话线供电，一般需要5.0 mA工作电流。B)、动态测试
·
1、 概述：
D34118免提语音通话电路包含了必要的放大器、衰减器、背景噪声检测和控制算法形成高品质的免提通话系统。它包括一个麦克风可调增益放大器、静音控制、发射和接收衰减器，还包括两个线路驱动放大器，可用于形成一个与外部耦合变压器连接的混合网络。一个高通滤波器可用于滤除接收通道中的60Hz噪声，或用于其他滤波功能。D34118可以通过电源供电，也可以从电话线供电，一般需要5.0 mA工作电流。

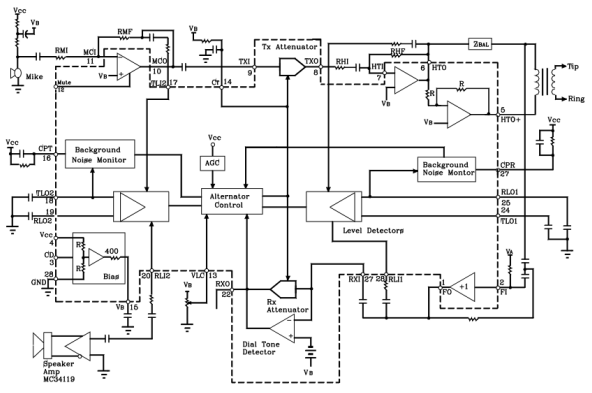

2、典型应用线图如下：
A)、应用线路如下：
B)、动态测试：（Vcc=5V、f=1KHz）
1、当MIC输入幅度为27mVpp时，波形如下图：
2、当receive的输入为1.42Vpp时，输出波形如下图：

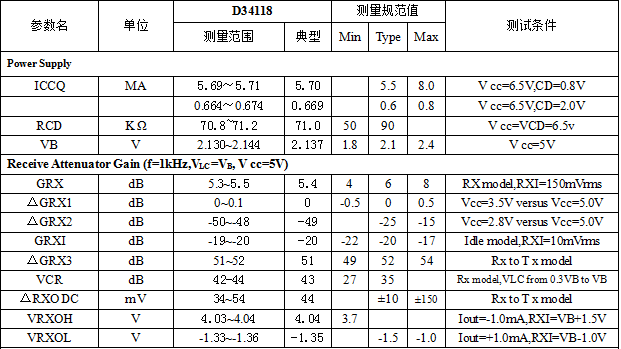

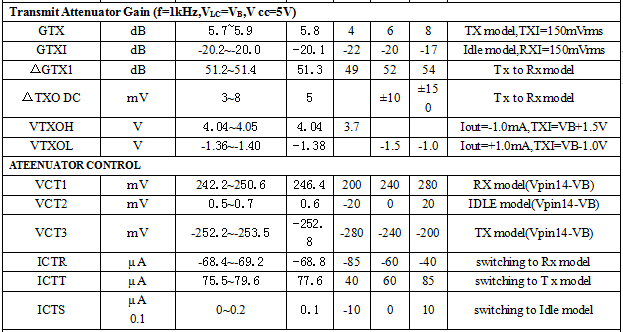

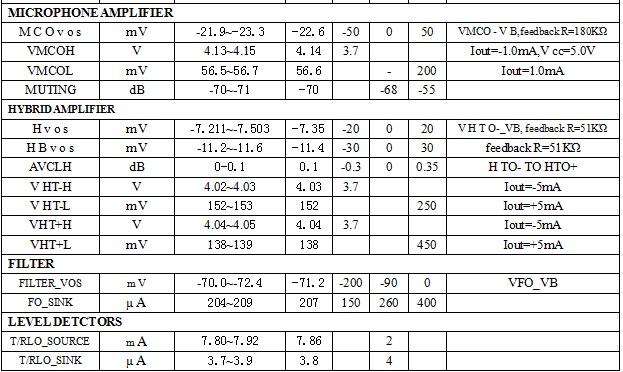

C）、D34118全参数测试数据如下（抽测20只）：
