文中所述内容，本人完全走通，请各位放心使用

1.新建项目(New Project)

首选需要创建一个新的project，这个很简单，只需要新建一个空的project即可

2.创建物理数据模型‌+建表

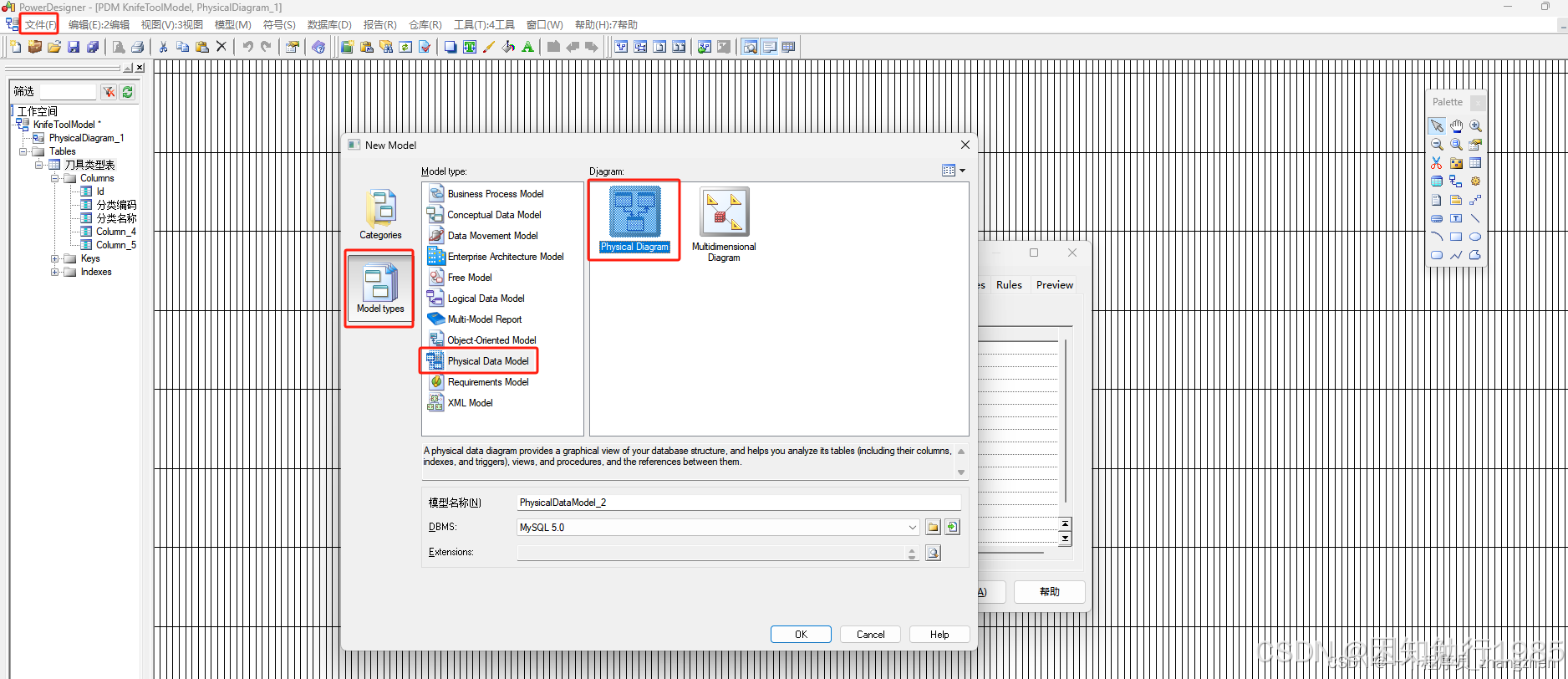

首先，在PowerDesigner中创建一个新的物理数据模型。选择“文件”菜单中的“新建模型”，然后选择“Physical Data Model”

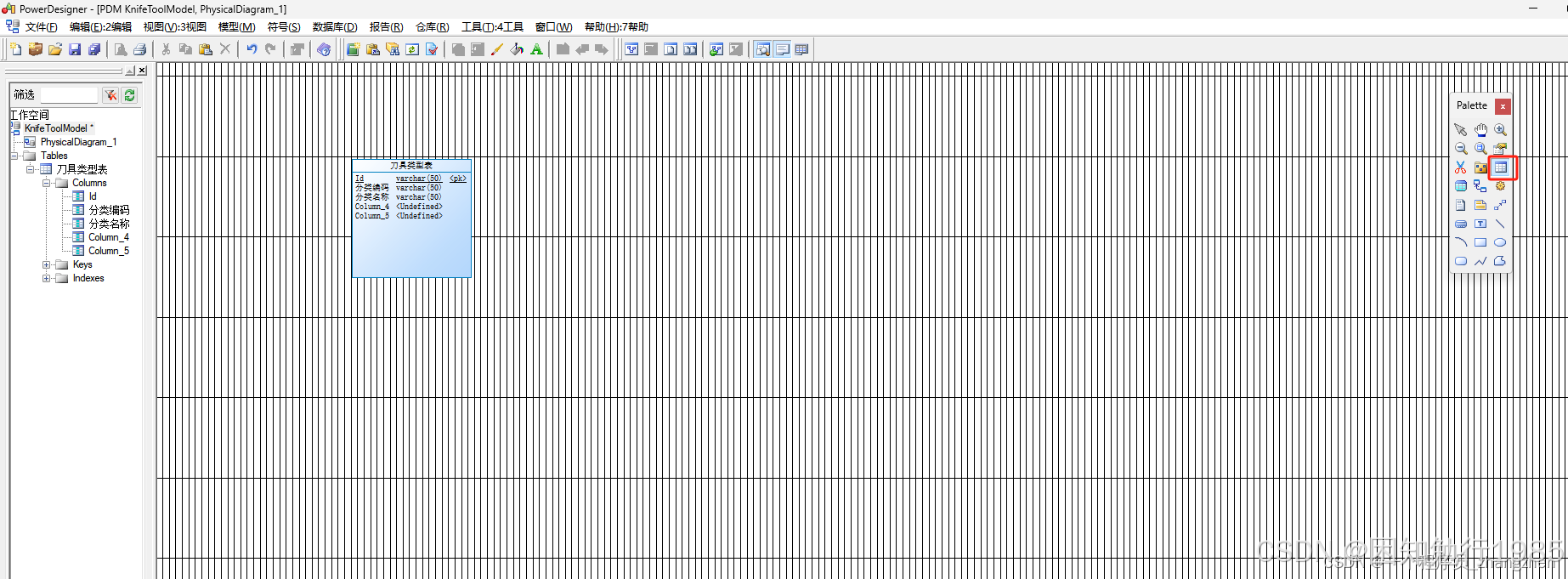

新增表

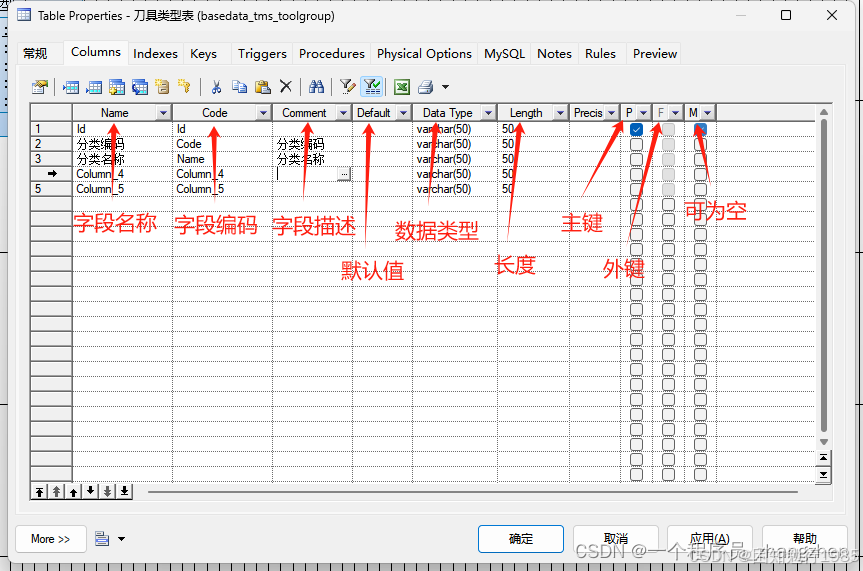

设置字段说明，字段名称，字段类型，字段长度，主键，外键

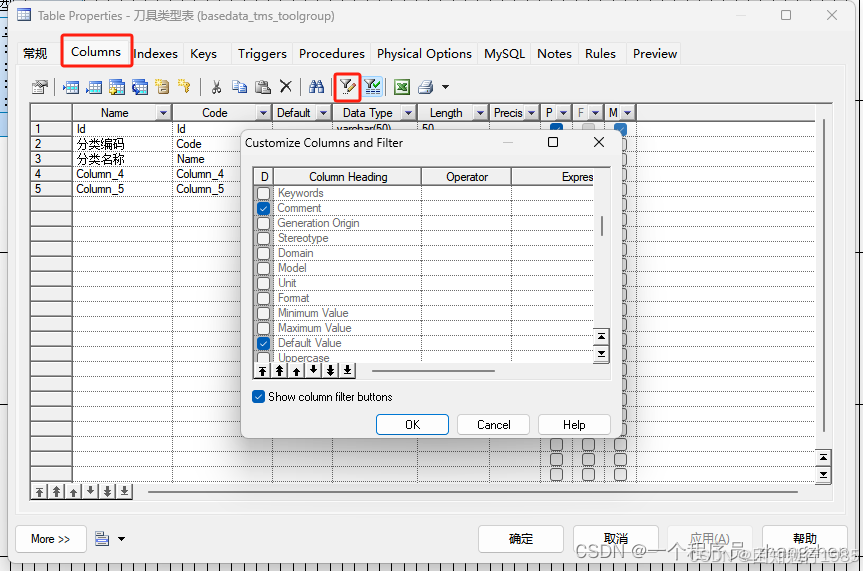

在这里设置显示的列，比如我想直接设置默认值和字段描述，在这里勾上即可

3.设置表关联关系(重要)

表关联关系一定要设置对，不然后面的sql文件导出会失败

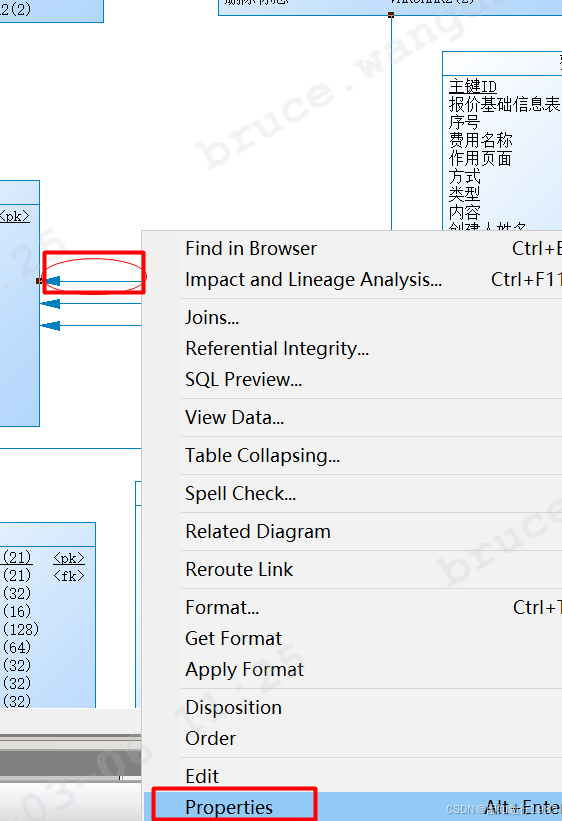

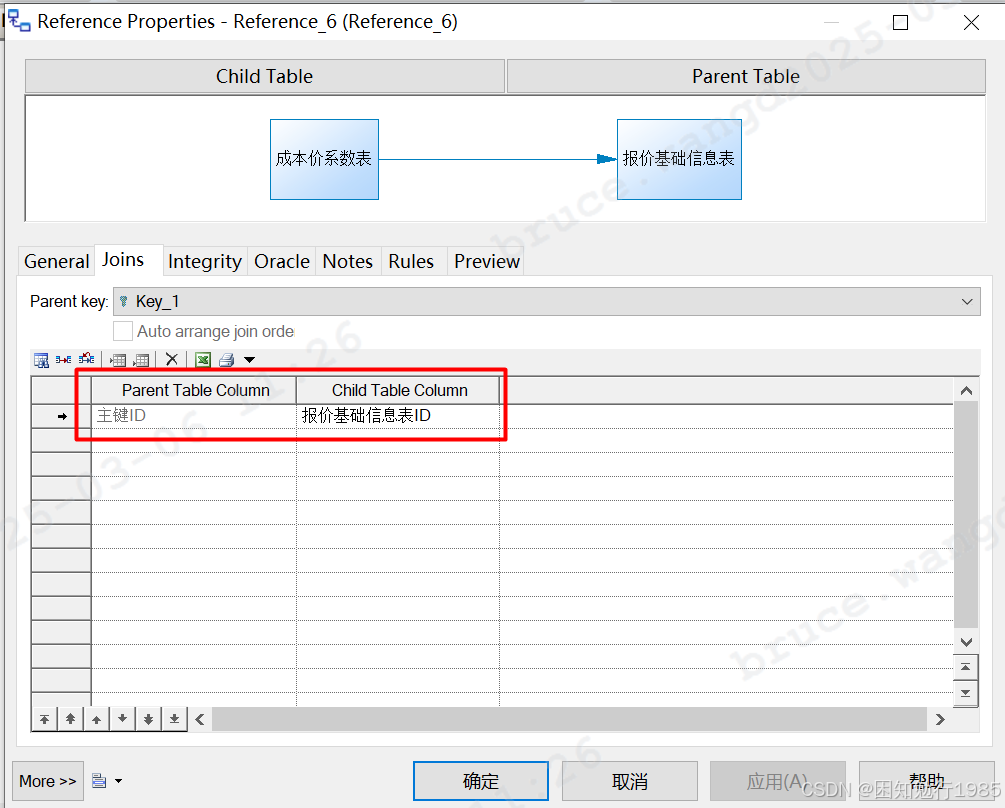

在关联线上右键->Properties

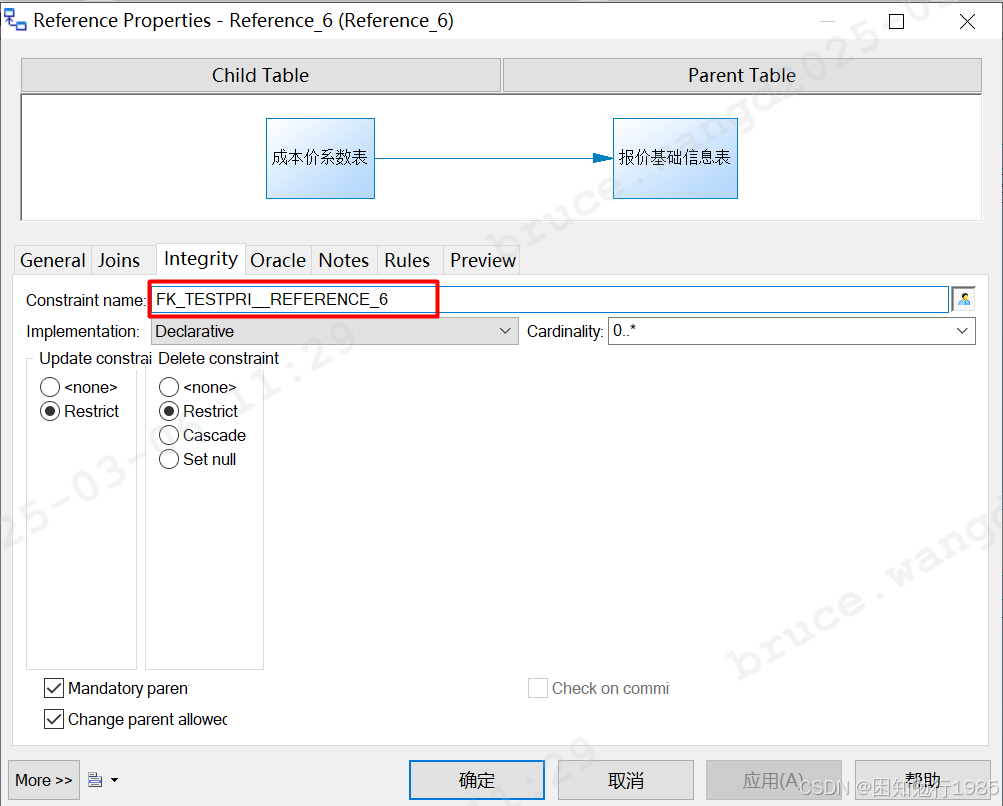

设置好父表中的主键，以及子表中的父表ID(可以看做是外键)

然后这个约束名称"Constraint name"，一定不要跟其它关联线的名字相同，如果相同则可以按照序号进行重命名

4.设置唯一索引 unique

5. 设置自增

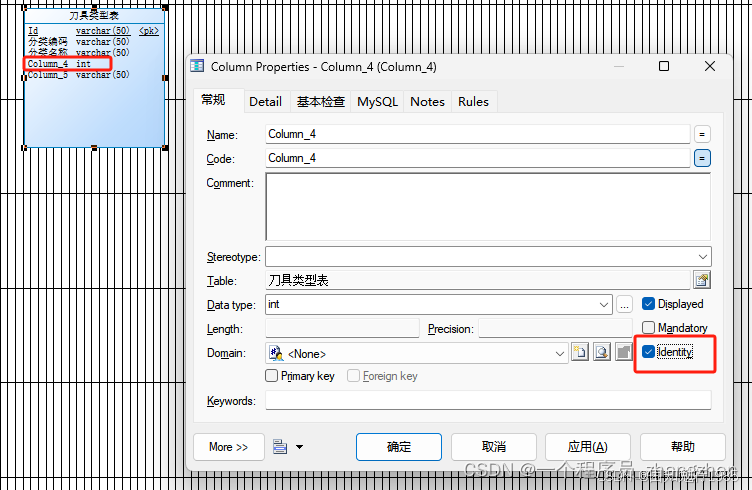

选中要设置自增的字段，双击，弹出列属性对话框，选中Identity即可

6.生成sql语句

6.1单个表的生成语句

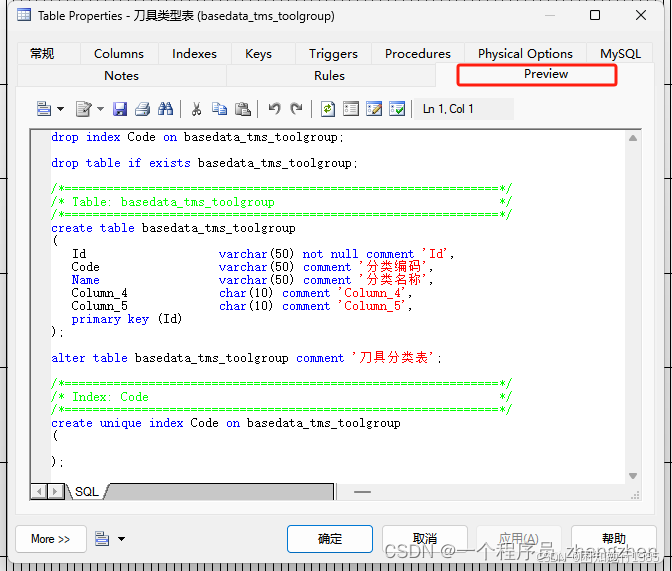

双击表设计，在弹出的Table Properties中选中Preview选项卡，可以查看单个表的生成语句。

6.2所有表的生成语句

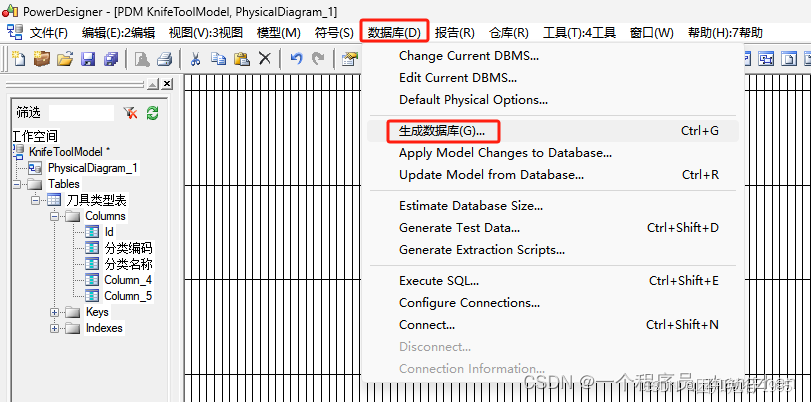

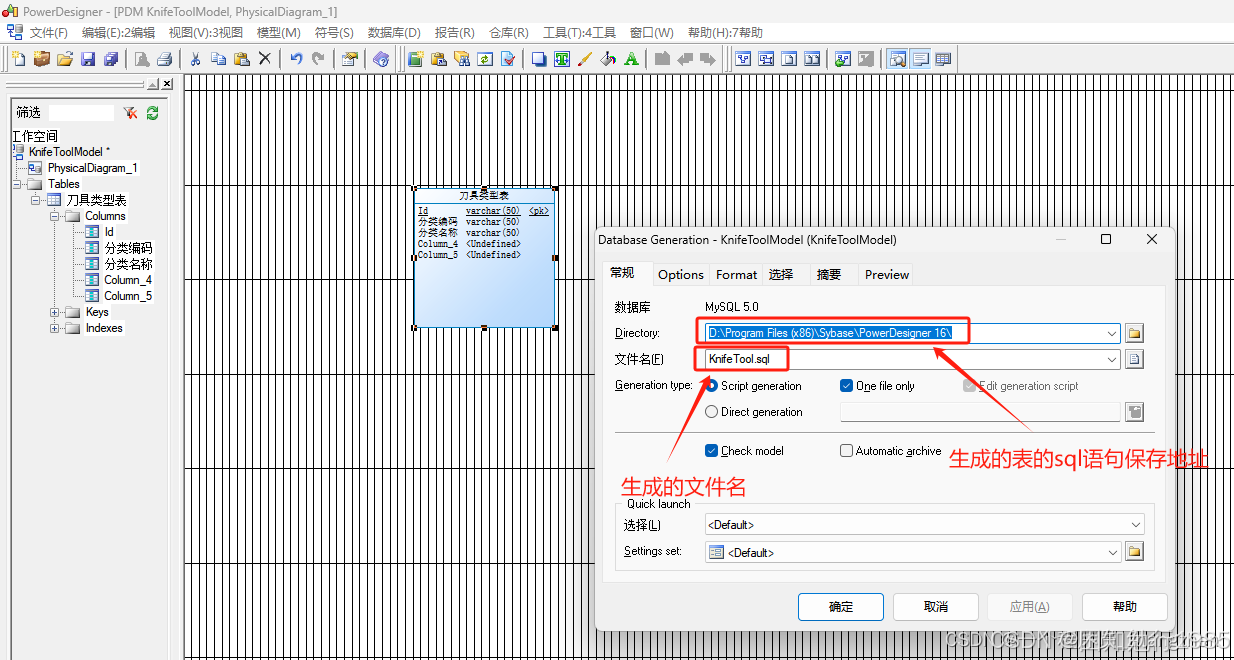

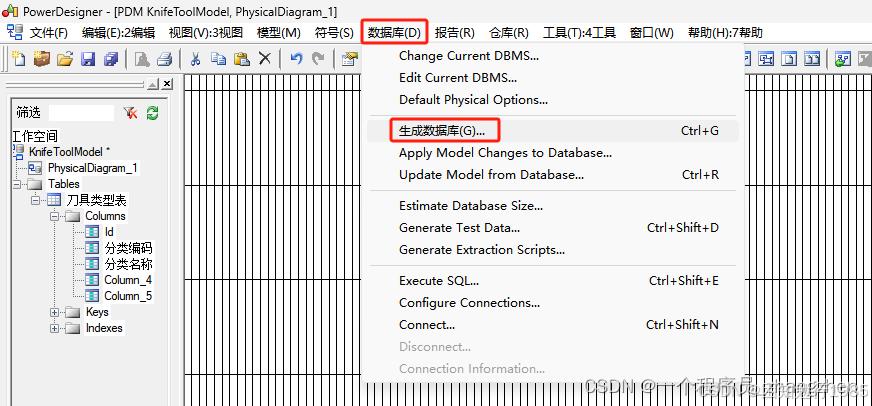

数据库→生成数据库→点击确定按钮

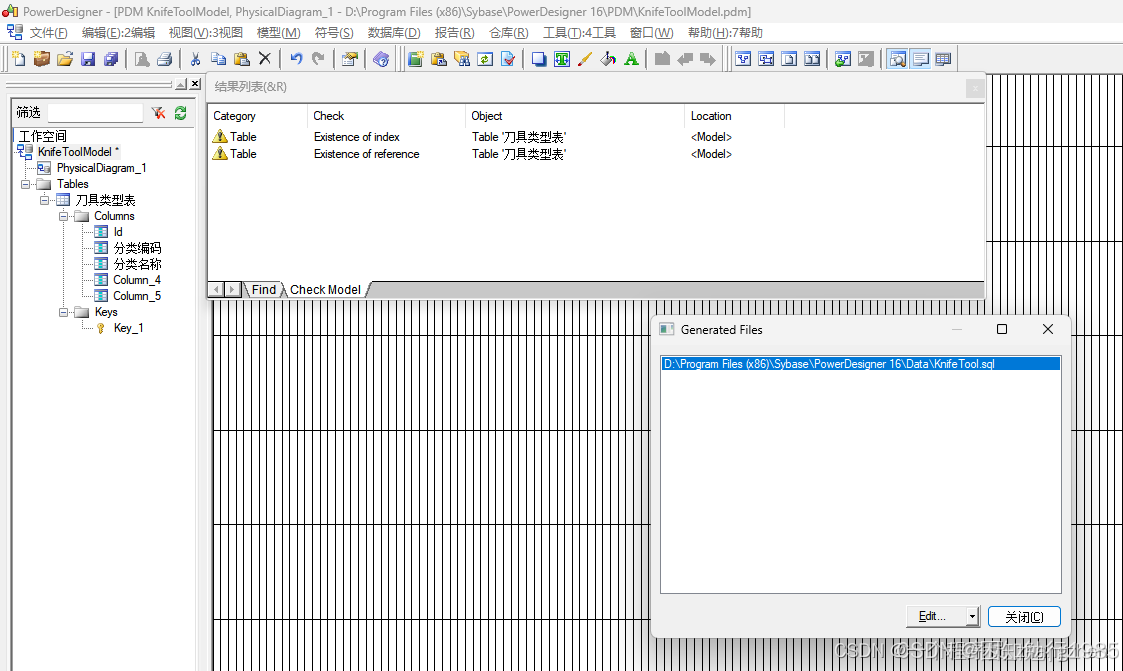

显示下面这个图，说明已经生成成功，到对应文件夹中找到.sql文件即可。

7.sql中字段没有注释问题处理

设计表的时候如果没有专门加注释字段(comment)，而是想把column name做为comment，那么针对不同的数据库(Oracle, mysql)有不同的处理方式

7.1 Mysql

生成的sql语句中没有注释，可以通过下面方式设置

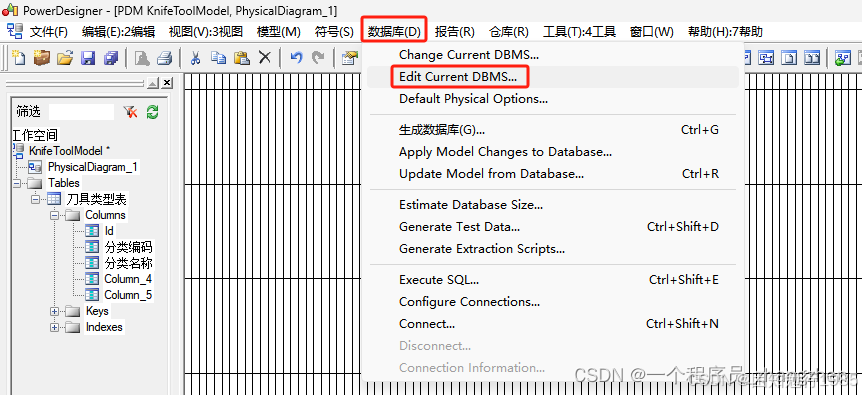

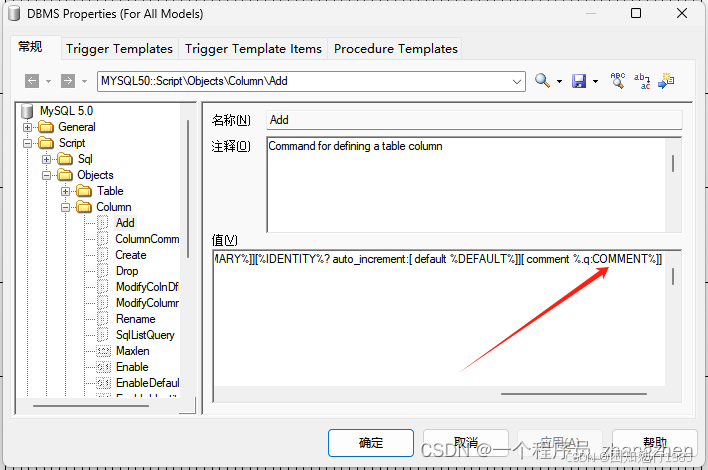

数据库→Edit Current DBMS...→常规→MySQL5.0→Script→Object→Column→Add

将最后的@OBJTLABL 改为 COMMENT 就行了

7.2 Oracle & Mysql

7.1中的处理方式对于Oracle不适用，下面是一种对于oracle和mysql都适用的方式

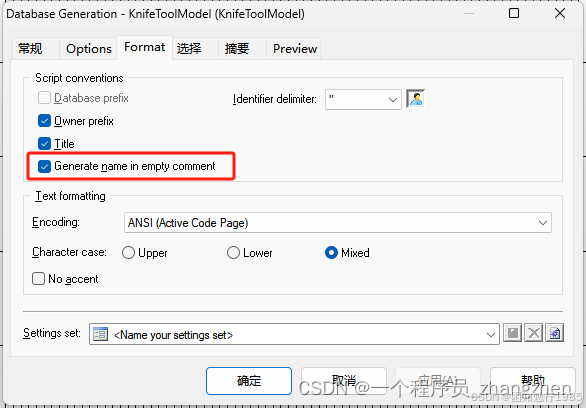

数据库→生成数据库→Format

在 Format 页中，勾选 Generate name in empty comment单击确定就可以生成相应的代码，
代码中就会出现上面的注释了

8.生成实体类(PDM)

8.1 前置配置

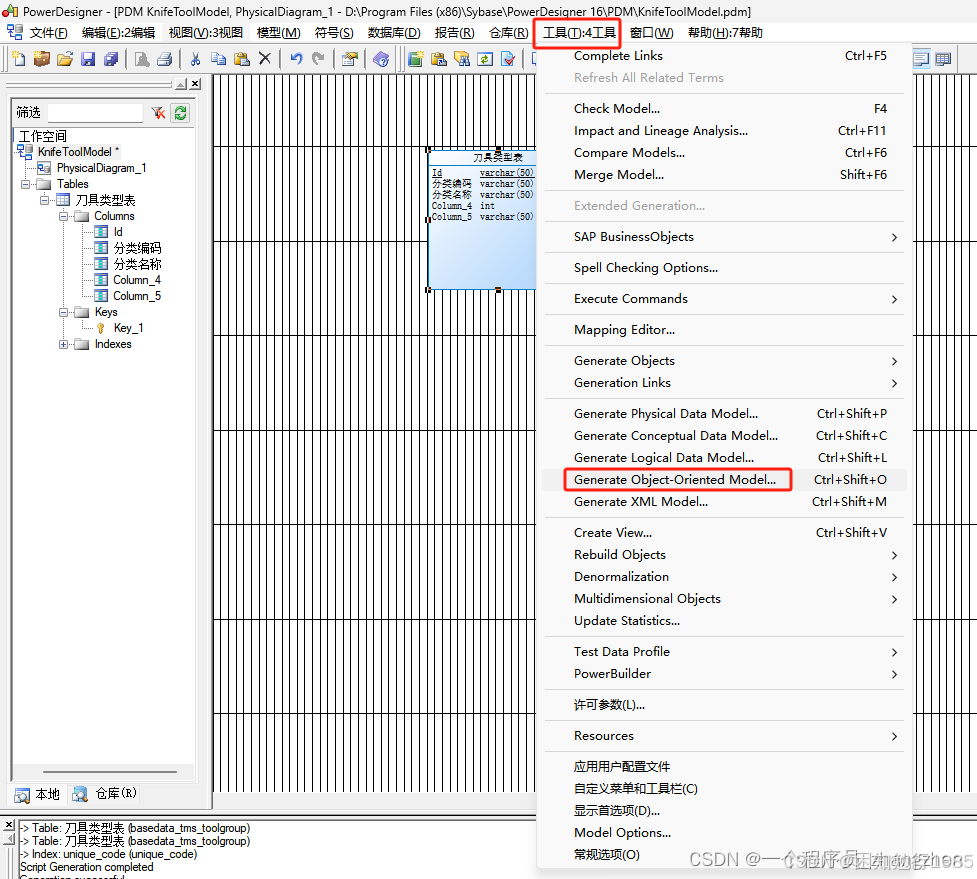

工具→Generate Object-Oriented Model...

对象语言选择Java，点击确定

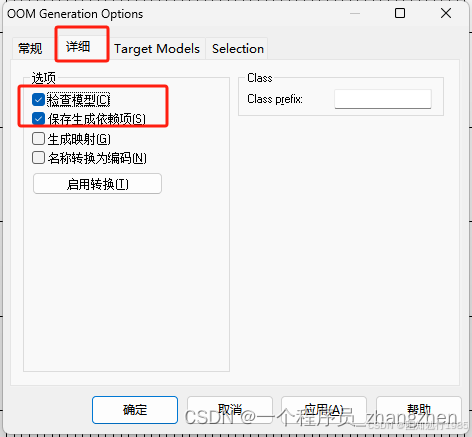

一定不要勾选"名称转换为编码(N)"

点击"确定"之后，工具栏会多出来一个语言工具（注意，此时数据库工具没了）

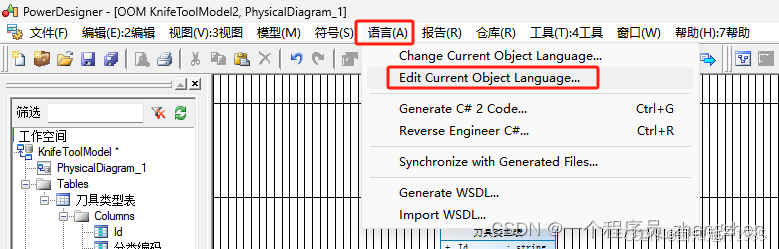

语言→Edit Current Object Language...

见下图，打开definition，应该可以对生成代码的功能做相应调整与修改（这里还没有进行尝试）。

8.2生成Java代码：驼峰格式

根据用户选择的数据模型：
1.CDM（概念数据模型）：需先转换为PDM（物理数据模型）或OOM（面向对象模型）。
2.PDM（物理数据模型）：可通过逆向工程生成表结构，再导出为Java代码。
3.OOM（面向对象模型）：直接支持生成Java代码，适合面向对象设计。

本文是从PDM生成Java代码

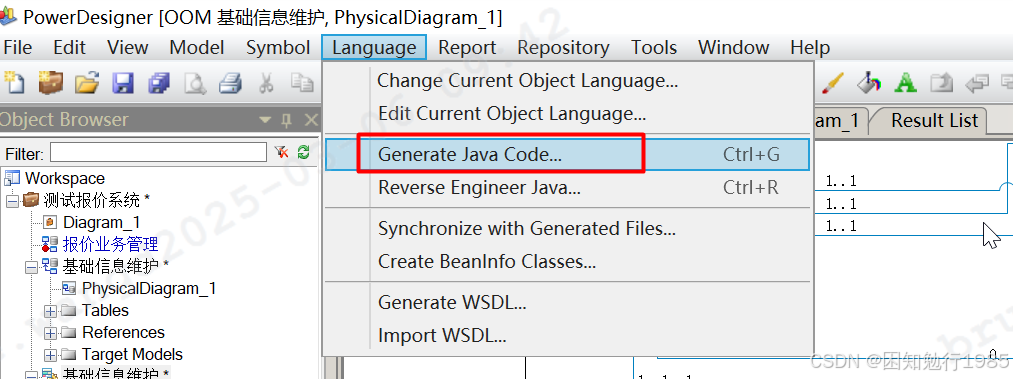

点击语言→Generate Java Code...

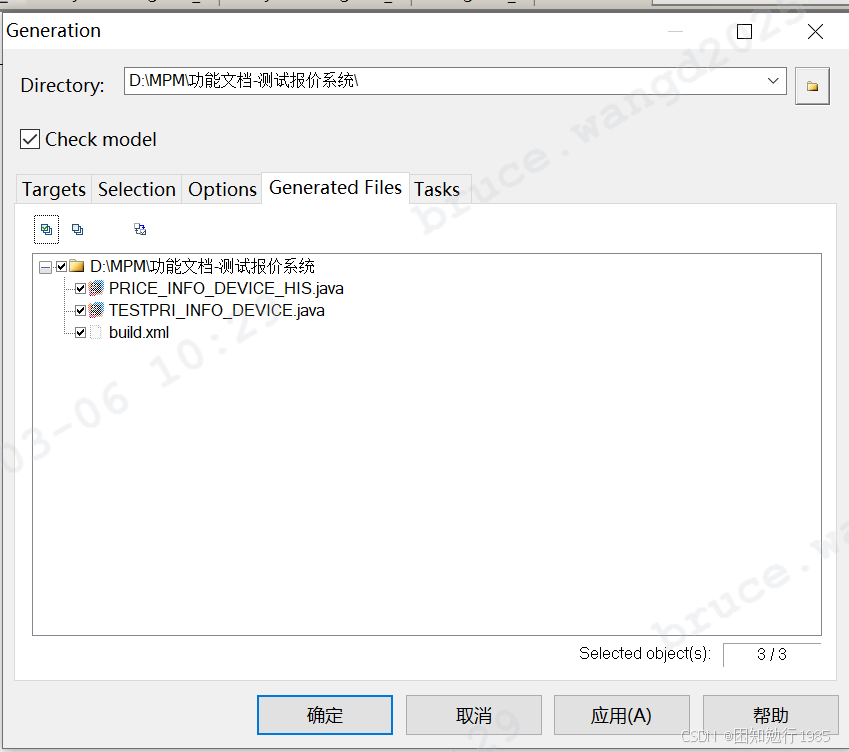

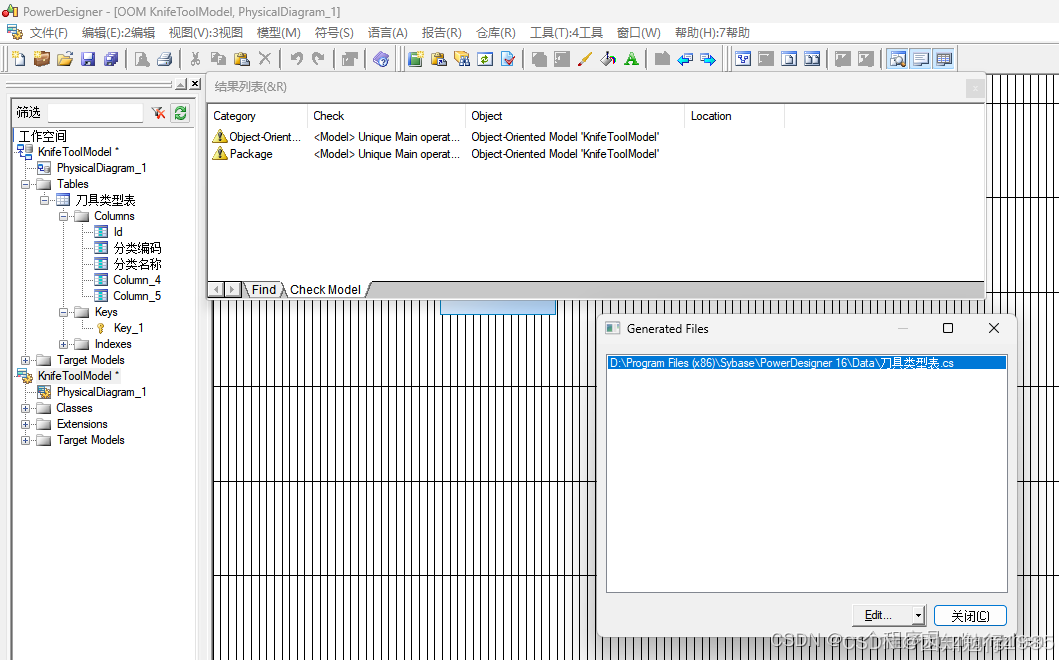

点击确定，弹出这个页面，说明生成成功

下面是生成的实体类文件，明显不能处理成驼峰格式代码

代码内容：

/***********************************************************************
 * Module:  PRICE_INFO_DEVICE_HIS.java
 * Author:  bruce.wangd
 * Purpose: Defines the Class PRICE_INFO_DEVICE_HIS
 ***********************************************************************/

import java.util.*;

/** @pdOid 0aa0db51-57cf-4b85-b1bc-2222b452caa6 */
public class PRICE_INFO_DEVICE_HIS {
   /** @pdOid 97a43db0-4067-44c0-af5b-19bdbd61ee01 */
   public java.lang.String PRICE_INFO_DEVICE_ID;
   /** @pdOid ad6bc299-46b0-46a3-81db-4020bcb3bfcb */
   public java.lang.String MATERIAL_NAME;
....................................................

}

怎样生成驼峰格式的代码呢？还有一处地方需要设置

进入 Tools -> Model Options -> Naming Convention，选择"lowerCamelCase"，然后再重新导出java代码，问题解决
