PCI8822 是一款为测试音频和震动信号而设计的高精度数据采集卡。该板卡提供2路同步模拟输入通道，24bit分辨率，采样速率最高204.8kS/s，每通道集成独立的IEPE激励源，可实现加速度传感器及麦克风相关的信号调理，支持AC/DC两种耦合方式，每通道均可通过软件独立配置。板载数字抗混叠滤波器，可有效降低高频噪声并抑制频率混叠；2路同步模拟输出通道，24bit分辨率，采样速率最高204.8kS/s。

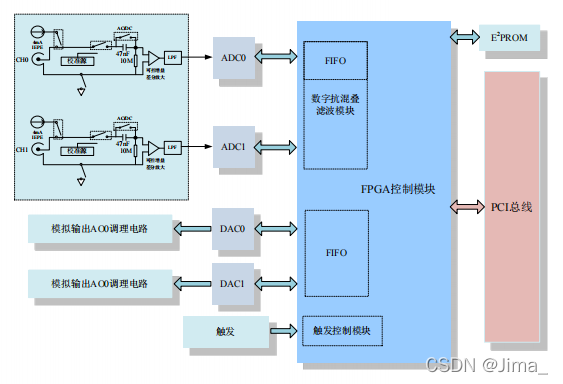

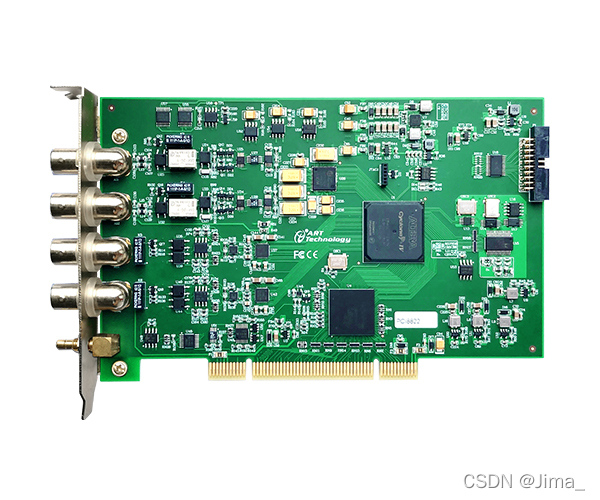

实物及系统框图



板卡参数

产品型号：PCI8822

产品系列：动态信号采集卡

总线类型：PCI总线

操作系统：XP、Win7、Win8、Win10

AD/DA指标参数：

AD测量类型:加速度、电压、声音/震动类

AD信号调理：抗混叠滤波器、电流激励

AD/DA采分辨率：24bit

2路差分/伪差分，同步模拟量采集

输入耦合方式：直流/交流

AD/DA采样率范围：384KS/s

AD/DA存储器深度：4K 点FIFO

AD每通道集成4mA独立的IEPE激励源

2路同步模拟量输出

软件自动校准

支持多卡同步

操作环境：

工作温度范围：-20℃~50℃

工作相对湿度范围：10%~+90%RH（无结露）

存储相对湿度：5%~+95%RH（无结露）

存储温度范围：-40℃~+70℃

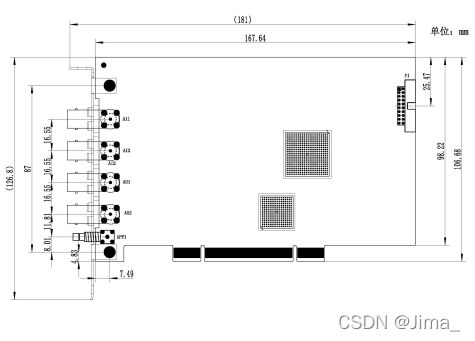

板卡尺寸
