tps63900电源芯片配置
·
电压：
Vi最小输入电压1.8V最大5.5V
Vo最小输出1.8V最大5V
配置电压:
SEL高电平：
CFG1和CFG2控制输出电流
例如：
G1 36.5k G2 0Ω 为3.3V
SEL低电平：
CFG3控制输出电压-SEL为低电平时
例如：
G3 16.2K 为3.3V
引脚：
LX2为升压的交换节点
LX1为降压的交换节点
EN使能芯片
VIN输入
VOUT输出

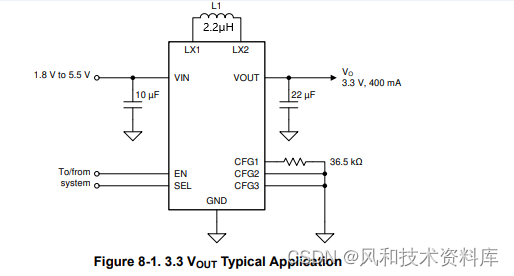

3.3V例子

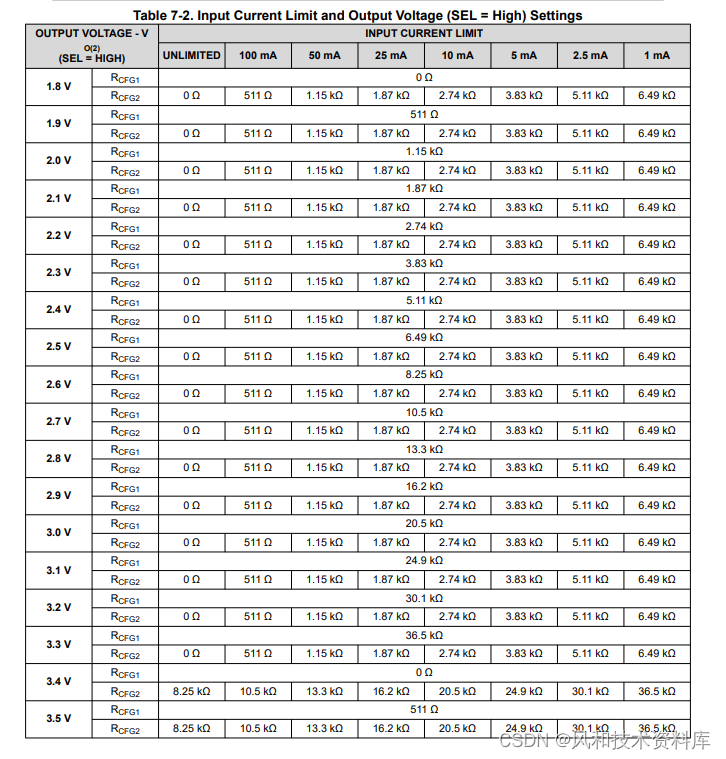

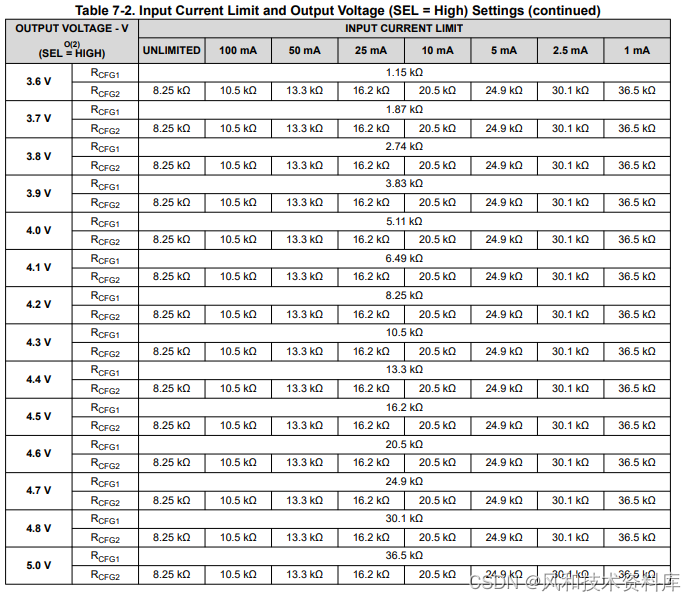

想要配置其他电压可以查询下面的表，通过CFG1和CFG2控制电压和电流：
通过CFG3控制电压
更多的功能介绍请查看官方文档
