RA6807是RA8876M的缩小版，具备RA8876M的所有功能，只将MCU控制接口进行缩减，仅保留SPI-3和I2C接口，其它功能基本相同。

该芯片最大可控制854x600的分辨率，内建64Mbits显存，多个图层，使用起来相当灵活！

接下来开始讲解软件代码，我们使用SPI-3进行演示。参考代码请使用PC端浏览器访问本贴，在标题下方找到下载链接。

代码流程图如下：

1.GPIO初始化：

我们拿来开发的单片机为STC8H8K64U这颗，是51内核心，初始化方式：

	P0M0 = 0xff; P0M1 = 0x00; 	//挽输出模式
	P4M0 = 0xff; P4M1 = 0x00; 	//挽输出模式
	P6M0 = 0xff; P6M1 = 0x00; 	//挽输出模式
	P7M0 = 0xff; P7M1 = 0x00; 	//挽输出模式

选择P0口连接，SPI使用软件模拟时序：

/* SPI-3 IO口配置*/
sbit SPI_SS   = P0 ^ 4; // Slave Select			（RA6807片选）
sbit SPI_SDIO = P0 ^ 3; // Data Input/Output 	（接RA6807的SDA--I2C_A5）
sbit SPI_SCK  = P0 ^ 7; // Serial Clock
sbit RA6807_RST  = P4 ^ 5; // Reset 		（通过IO口进行硬件复位）

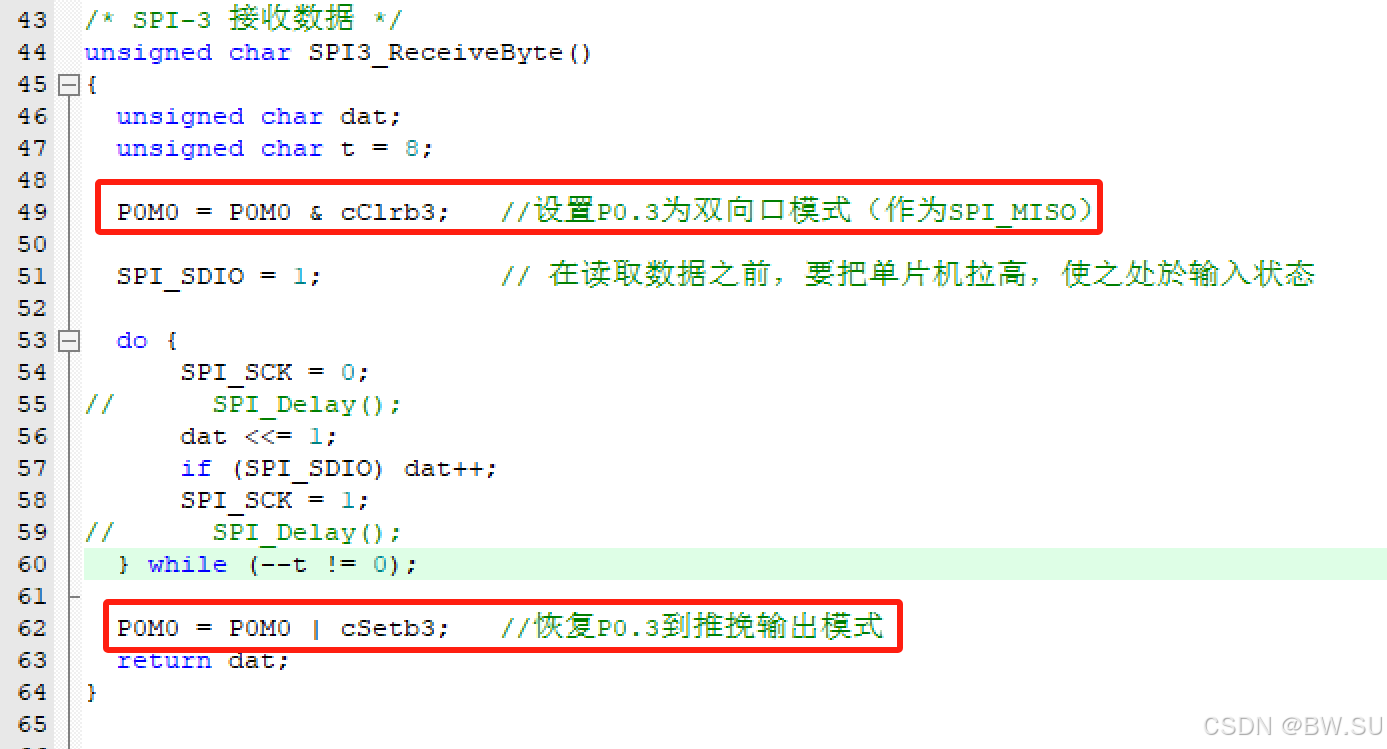

P0.3作为SPI的SDIO口，软件模拟SPI通信代码放在RA6807_MCU_IF.c里面，在接收数据时需要重定义，作为输入，接收完之后恢复到推挽输出模式（我们省去了接上拉电阻，故需要这样设定）：

单片机和RA6807进行通信，使用SPI-3时引脚只要连接CS、SDIO、CLK、 RST，还有GND这几只引脚就够了！

移植RA6807_01_Kernel内的核心代码即可。

2. SPI-3初始化和硬件复位

SPI-3初始化比较简单，拉高引脚电平而已。
RA6807的硬件复位，保证复位引脚维持超过256个时钟周期的低电平信号即可。

本章结束，下文继续说明介绍，敬请持续关注！
