前言:硬件木马

硬件木马(hardware Trojan)

  • 对现有电路元件的恶意添加或修改。 A malicious addition or modification to the existing circuit elements.

硬件木马能做什么?What can hardware Trojans do?

  • 更改功能(Change the functionality)
  • 降低可靠性(Reduce the reliability )
  • 泄露有价值的信息(Leak valuable information)

1. 时序逻辑电路中的设计漏洞Design Vulnerabilities

  时序逻辑电路中,任意时刻的输出信号不仅与当时刻的输入有关,而且与电路原来的状态有关。

序列检测器的设计漏洞——以智能门锁的虚位密码漏洞为例

  有些智能门锁具备虚位密码的功能,可以在正确密码的前面和后面加上任意数字,只要中间有连续正确的密码就可开门。小明设计了一个序列检测器实现虚位密码解锁功能,即在海量输入下检测对其中一串敏感的密码进行识别

  • 序列检测器检查二进制数据位流,并在检测到特定序列时将输出信号置1。

  • 有限状态机(Finite-state machine)将读取一系列输入。对于给定的输入,每个状态指定要切换到哪个状态,并给出输出。

易受攻击的状态机写法Vulnerable State Machine Specification

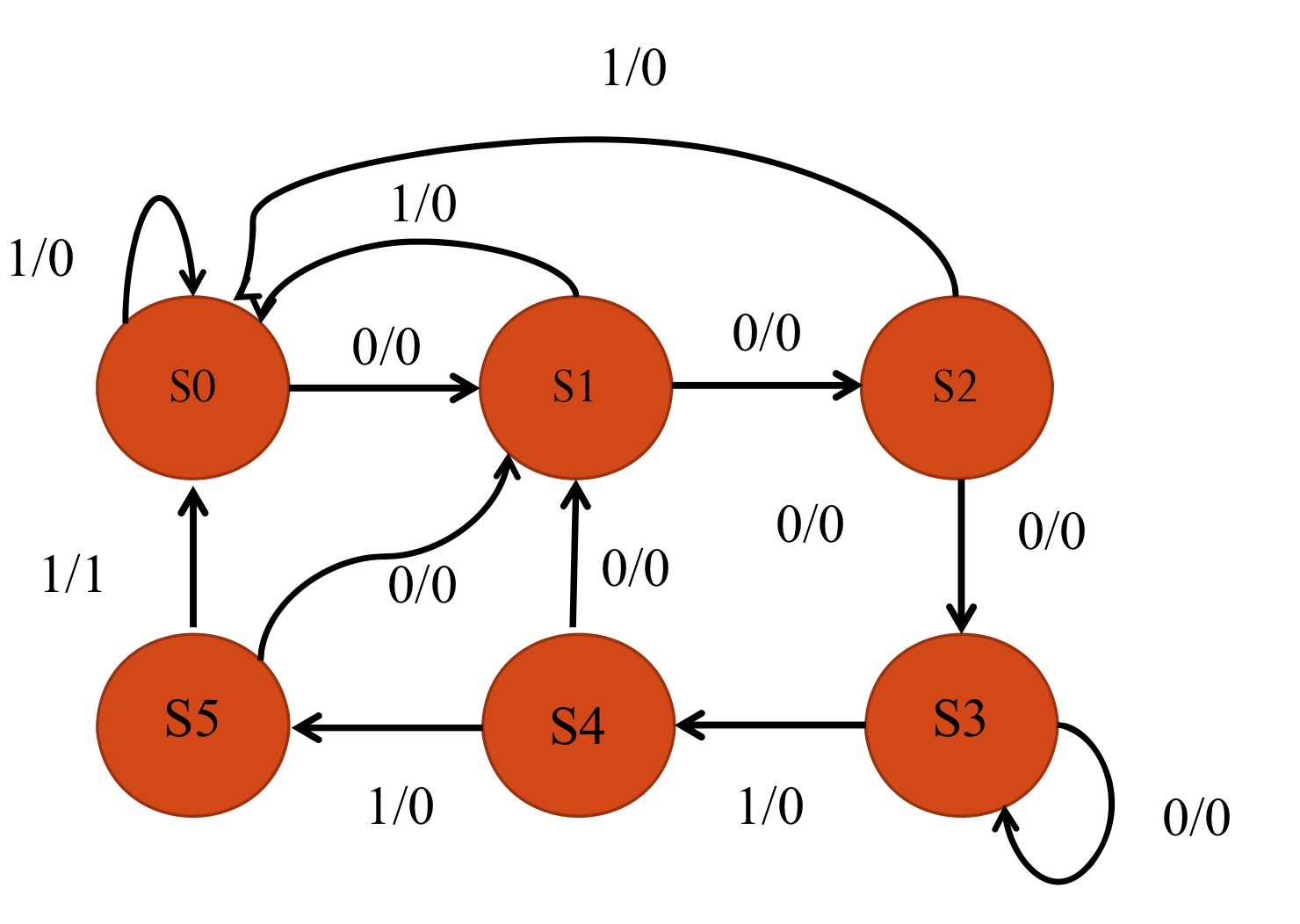

  假设用户门锁的解锁密码是000111,小明设计了一个序列检测器如下所示:
在这里插入图片描述

  当输入信号的其中一段为000111时:

  • 状态跳转顺序为 S 0 → S 1 → S 2 → S 3 → S 4 → S 5 → S 0 S_0 \rightarrow S_1 \rightarrow S_2 \rightarrow S_3 \rightarrow S_4 \rightarrow S_5 \rightarrow S_0 S0S1S2S3S4S5S0
  • S 5 → S 0 S_5 \rightarrow S_0 S5S0的时候输出“1”产生一个高电平
  • 状态一共有6个,需要编码000,001,010,011,100,101;一共三位,共需要3个触发器(flip-flop)才能

第一种漏洞:设置一个“隐藏密码”

  有一个小偷想越过这个密码,设置一个“隐藏密码”可以开启门锁,也就是说,需要在不破坏正常情况下此状态机跳转的同时,在硬件上植入一个木马。分析原设计发现了漏洞如下:

  • 3个触发器编码的6个状态,其中是可以再编写两个状态的,可以通过增加其他状态的方式设置“后门”。
  • S 0 S_0 S0状态和 S 3 S_3 S3状态都可以跳转到自身,可以利用这个漏洞,破开其中一个(这里选择 S 0 S_0 S0)跳转到自身的状态,加一个中间的状态。
    于是小偷在硬件上通过接线又植入了一个木马(过程这里不叙述了),改变了状态机的跳转,如下图所示:
图1 原设计
图2 木马1:设置一个“隐藏密码”

  分析这个状态机不难发现,除了用户密码“000111”还植入了一个隐藏密码“111111”,直接给小偷留了个后门。因为3个触发器编写8个状态不成问题,所以用户在正常使用的时候很难发现硬件木马

构建可信赖的智能门锁状态机写法

  就具备虚位密码的智能门锁这个例子而言,为了构建可信赖的状态机可以实行以下规范:

  1. 不留空余状态,不给硬件木马给状态机添加状态的机会;
  2. 分辨所有状态机可能存在的状态的跳转,包括冗余状态,设计让冗余状态不论输入什么都跳转到初始化状态。
  3. 在构建可信赖的状态机之后,再分析哪些状态有歧义容易受到攻击造成安全隐患。

  构造的状态机如下所示,、

图1 原设计

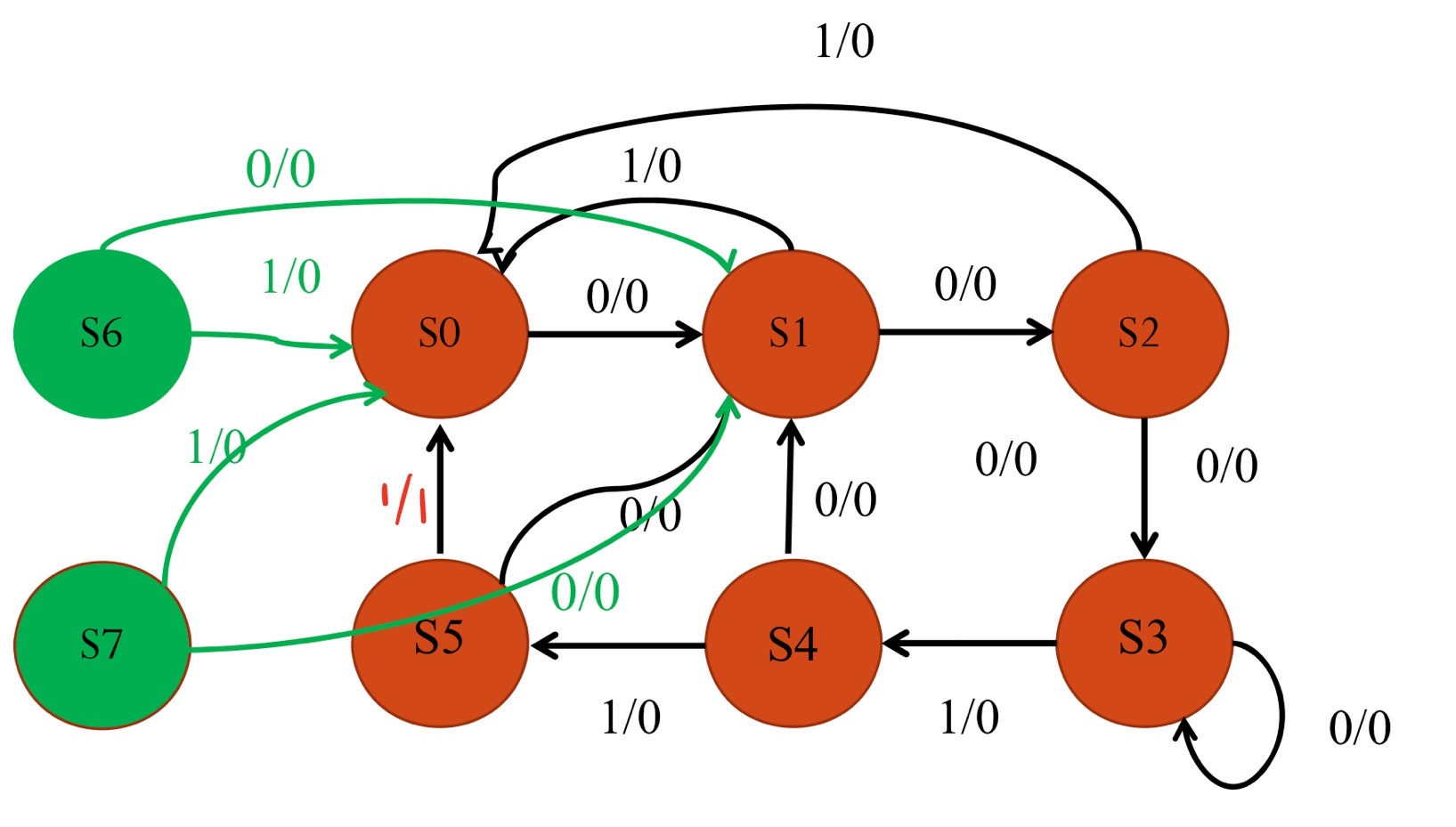

图2 Design for Trust可信赖状态机

第二种漏洞:使得状态机失效,无法正常检测密码

  隐藏密码的功能:在正确6位密码前后可以输入任意的乱码,只要中间的6位密码是正确的就可以开门,这样就避免了输入密码开门时刻意遮掩的窘境。
  有一个人想让这个密码失效,输入隐藏密码也不能打开门锁,也就是说,破坏了正常情况下此状态机跳转,在硬件上植入一个木马。分析原设计发现了漏洞如下:

  • S 0 S_0 S0状态和 S 3 S_3 S3状态都可以跳转到自身,可以利用这个漏洞,破开其中一个(这里选择 S 3 S_3 S3)跳转到自身的状态,让其无法跳转到自身。
    于是小偷在硬件上通过接线又植入了一个木马(过程这里不叙述了),改变了状态机的跳转,如下图所示:
图1 原设计

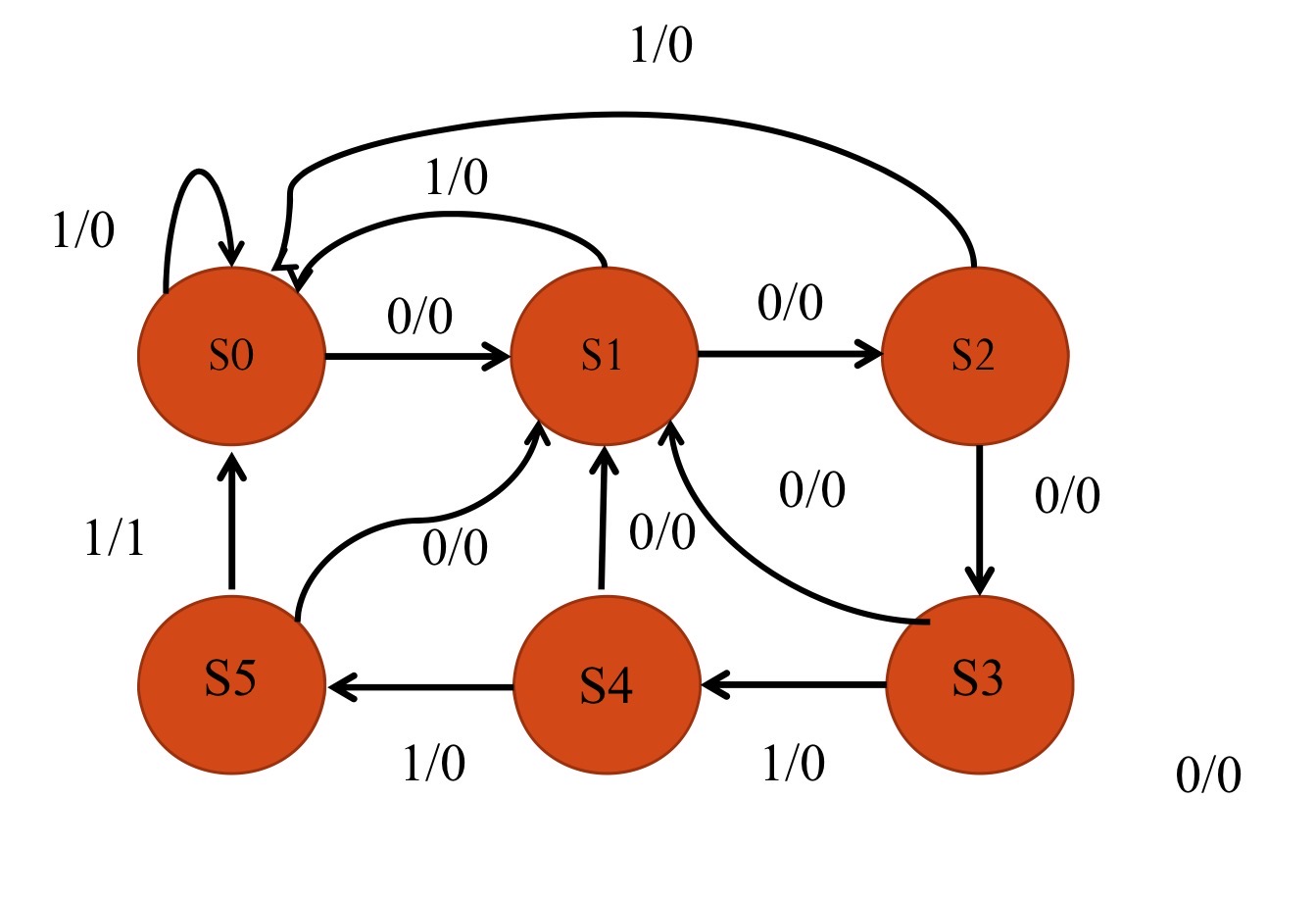

图2 木马2:使得状态机失效,无法正常检测密码

  分析插入木马2后的状态机:

  • 正常直接输入000111时,状态跳转顺序为 S 0 → S 1 → S 2 → S 3 → S 4 → S 5 → S 0 S_0 \rightarrow S_1 \rightarrow S_2 \rightarrow S_3 \rightarrow S_4 \rightarrow S_5 \rightarrow S_0 S0S1S2S3S4S5S0,在 S 5 → S 0 S_5 \rightarrow S_0 S5S0的时候输出“1”产生一个高电平。

  • 当你尝试输入00001111,状态跳转顺序为 S 0 → S 1 → S 2 → S 3 → S 1 → S 0 → S 0 → S 0 S_0 \rightarrow S_1 \rightarrow S_2 \rightarrow S_3 \rightarrow S_1 \rightarrow S_0 \rightarrow S_0 \rightarrow S_0 S0S1S2S3S1S0S0S0,输出低电平没有变化,即虽然输入密码正确为“000111”,但是门锁没有打开

  • 破坏了其中一条连线,让状态机失效,无法正常检测密码

  • The circuits will not recognize the correct sequence if it was preceded by one or more zeros, so even if you’ve got a correct sequence then the state will stop will not recognize

  • so the circuit does not function as you tended

  同样的,也可以构建可信赖的智能门锁状态机写法解决这个漏洞。

2. Design for Trust Techniques

  Design for Trust是一种思想,使用预防性设计技术来克服硬件木马的漏洞。策略是构建可信赖的 IC电路,它完全按照要求进行设计逻辑,不多也不少包括电路中每个状态的全面规范(有时候为了安全性可能造成成本高昂且不切实际),有许多新兴技术可以通过以下方式提高硬件的安全性:

  • 促进特洛伊木马检测方法,例如,通过插入额外的探测点,更容易分析敏感块的时间和功率。Facilitating Trojan detection methods for example by making it easier to analyze timing and power of sensitive blocks through the insertion of additional probing points
  • 使用设计混淆技术防止特洛伊木马插入。Preventing Trojan insertion using design obfuscation techniques
  • Including comprehensive specifications for every single state in the circuit may be costly and impractical

设计混淆 Design Obfuscation

Security against hardware Trojan through a novel application of design obfuscation
  设计混淆,意味着创建原始设计的功能等效版本,这会使得设计更难理解以及不易被恶意修改。

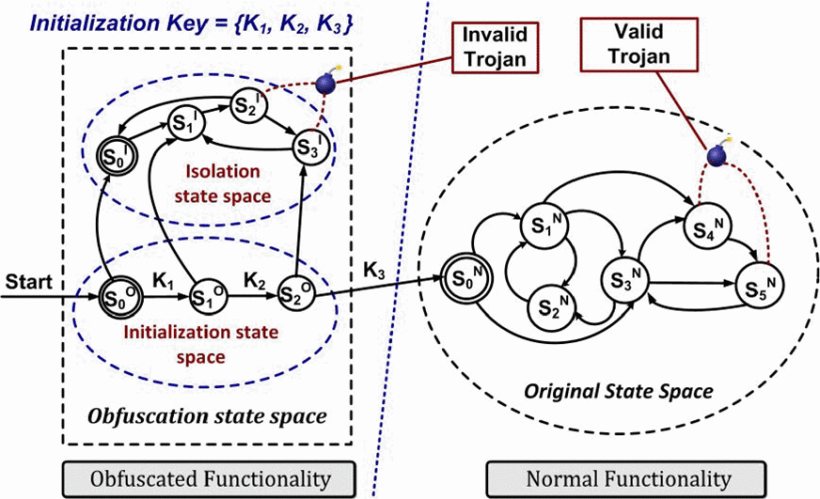

  以下图为例,使用额外插入的状态,正常操作时因为这些状态没有输入,所以无法到达,仅在特殊混淆操作模式下才被使用。
在这里插入图片描述

  混淆状态空间(里面全是冗余的状态)的构造可以显着受益于给定电路中无法到达状态的确定,因为这些状态可以用于初始化或隔离状态空间。

3. 时序逻辑电路的一般设计流程与卡诺图化简

  1. 分析要解决的问题。什么信息需要被存储到内存里面,即选择可能的状态。

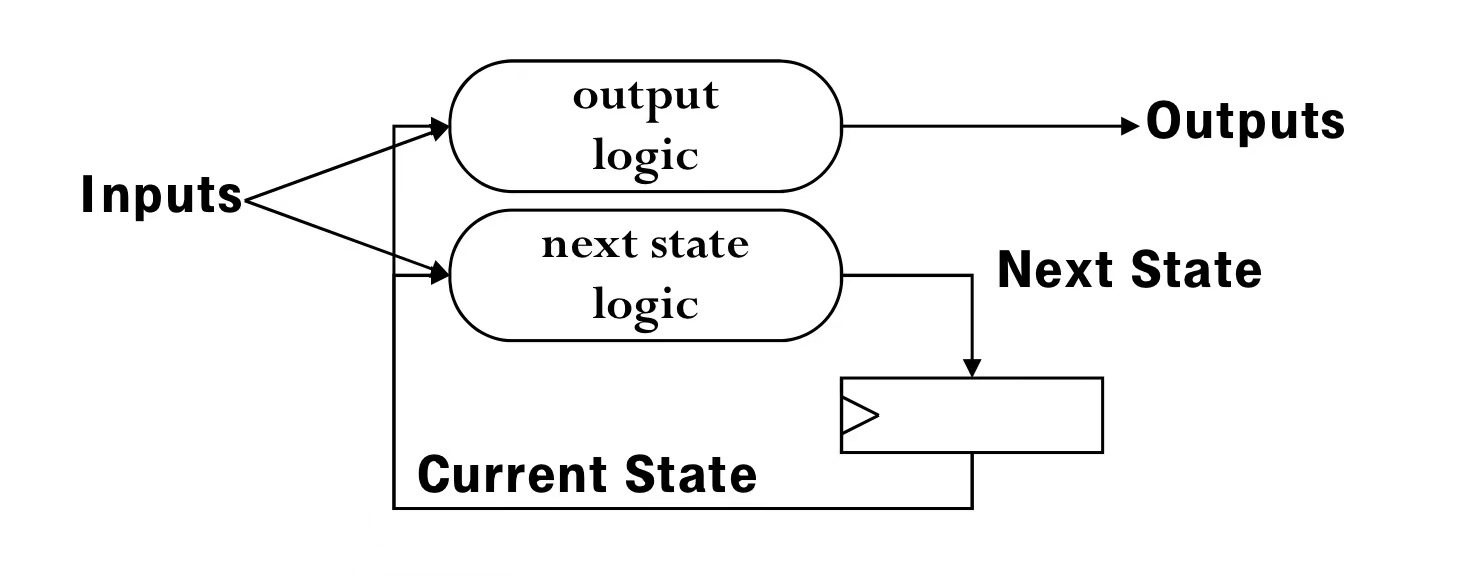

  2. 使用合适的设计表示来表述问题。画状态转换图用于描述系统的行为。(formulate the problem using a suitable design representation)
    在这里插入图片描述
  3. 选实施的功能性模块,如触发器。(Choose implementation target)
  4. 按照步骤实施,逻辑综合导出触发器输入与输出的结构图,卡诺图化简成想要的形式(可能是两层括号的表达式方便控制延迟)、硬件描述语言verilog描述并用工具解释(Follow implementation procedure)。

时序逻辑电路的状态机设计过程

  1. assign binary codes to states
  2. Generate the logic equations for the next state functions
  3. Generate the logic equations for output function (Identify is it Mealy or Moore machine)
  4. Map to a circuit
