概述

弘讯TECH/AK系列控制器采用RS232的串口通讯方式进行数据传输。在硬件接线上，采用25/35两组并接注塑机来监听数据报文，通过报文解析，实现对控制器的实时数据采集。

控制器介绍

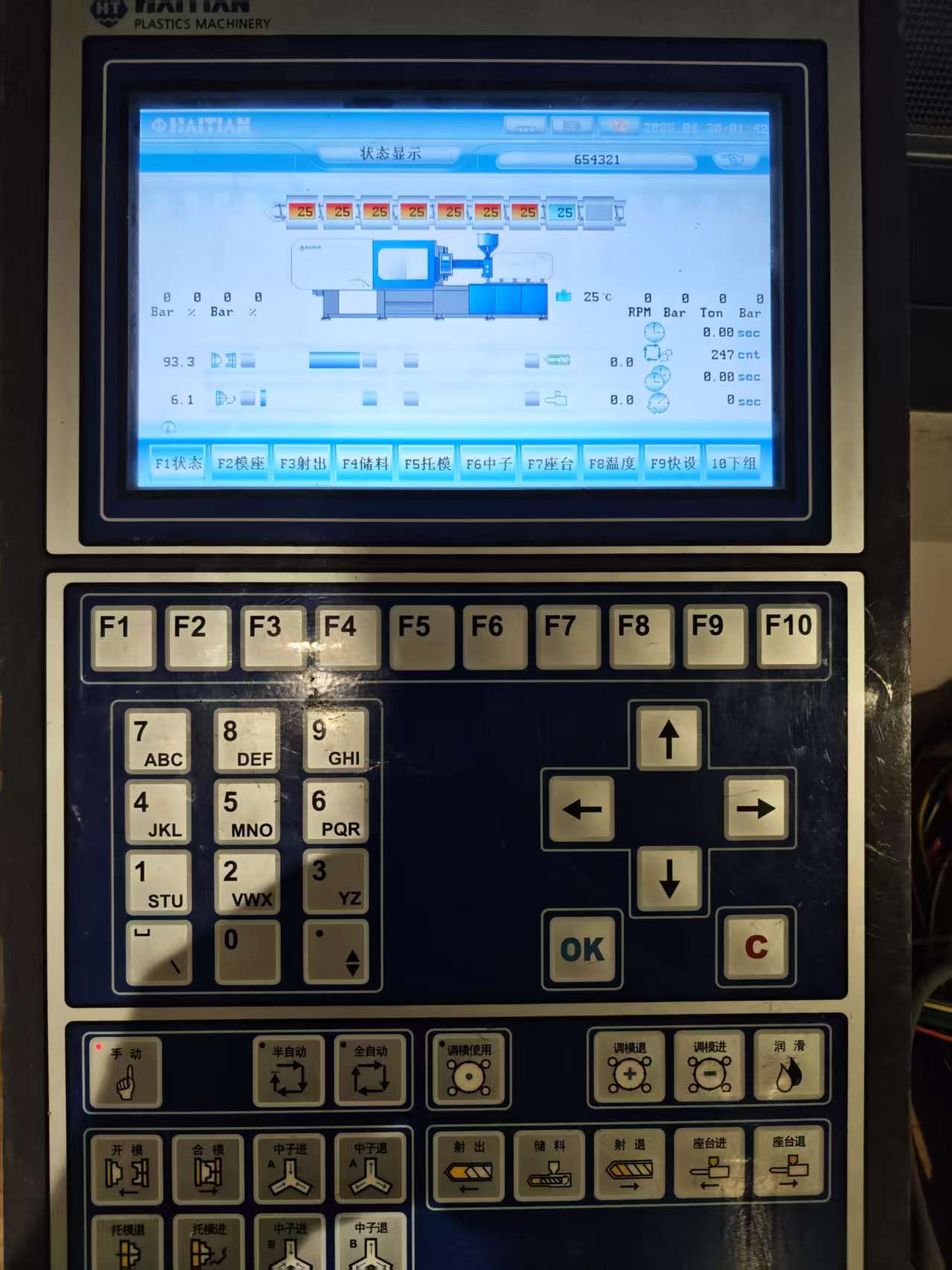

弘讯TECH人机操作面板：



弘讯TECH控制主板：

可采集实时数据有：

1.实时的炮筒温度(喷嘴，一段到五段)，料斗温度，油温。

2.实时的警报或提示信息。如：后安全门未关，温度偏差，射出监控失败等警报或提示。

3.生产模式OPM，0为手动，1为半自动，2为全自动，3为调模。

4.工艺成型数据。如：锁模位置/压力/速度（1-5段）；开模位置/压力/速度（1-5段）；注射位置/压力/速度（1-5段）；溶胶位置/压力/速度/背压（1-5段）；保压压力/速度/时间（1-6段）；转保切换位置/时间/压力；顶进/顶退的位置/压力/速度；前松/后松的位置/压力/速度；座进/座退的压力/速度/时间；炮筒温度（喷嘴，一段至五段）；中子进/退的位置/压力/速度/时间/绞牙计数/模式（1-4段）。

5.生产过程数据：注射次数/周期时间/注射时间/溶胶时间/开合模时间/转保时间/注射最大压力/溶胶最大压力等数据。

6.工艺修改记录：修改的工艺数值的时间/历史值/当前值。



采集数据展示

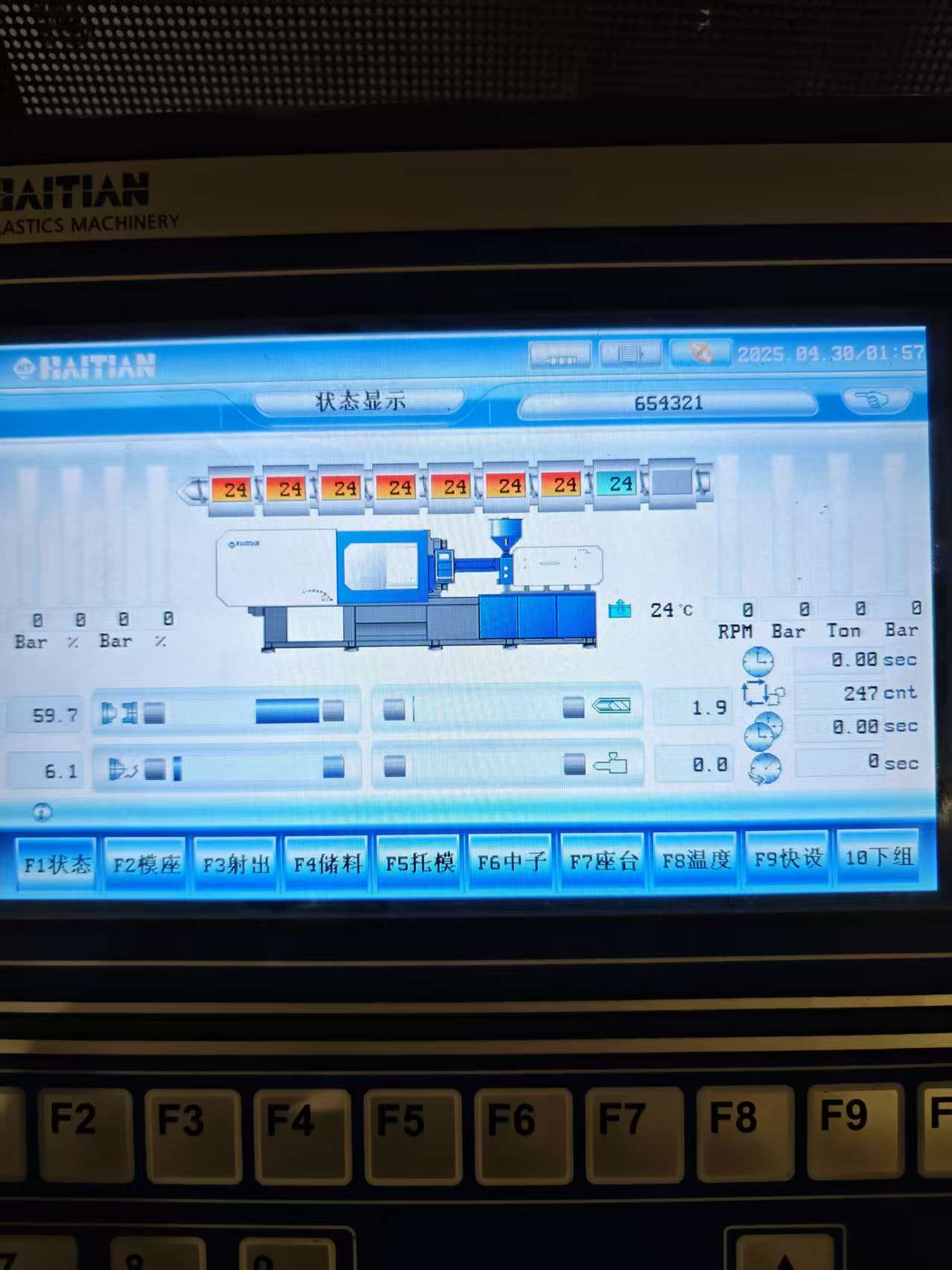

主页面：炮筒温度/电子尺位置

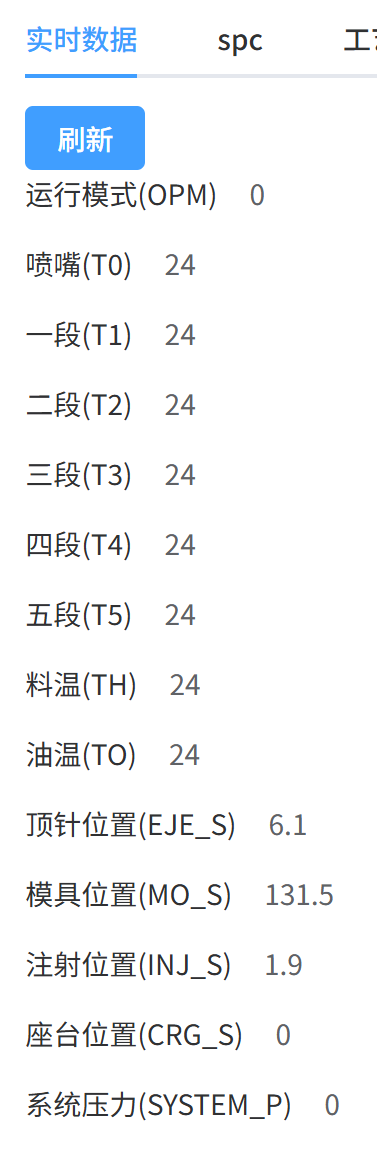

智能网关采集数据展示：





工艺成型页面：

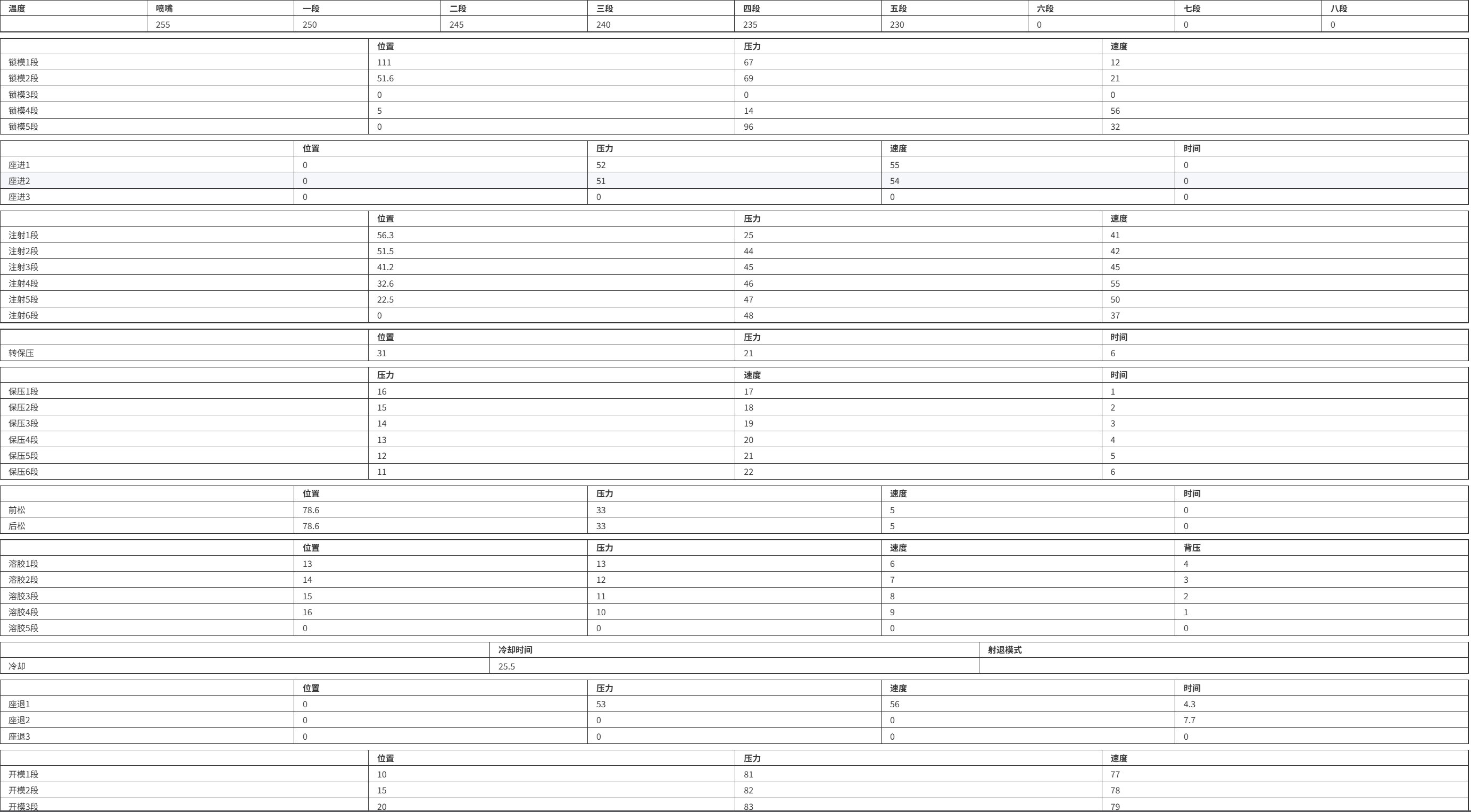

智能网关采集数据展示：

用户可根据需求来跨平台多语言来实现对TECH控制器的数据采集

跨平台：WINDOWS/LINUX/鸿蒙等。

编程语言：C/C++/JAVA/C#等。
