基于51单片机简单计算器—数码管显示、计算到万位、矩阵键盘
具体功能：1.矩阵键盘输入数字和运算符号；2.能进行结果为万以内的运算，不能小数；3.单片机通过74LS138译码器驱动数码管显示；
·
基于51单片机的简单计算器
（仿真＋程序＋设计报告）
功能介绍
具体功能：
1.矩阵键盘输入数字和运算符号；
2.能进行结果为万以内的运算，不能小数；
3.单片机通过74LS138译码器驱动数码管显示；
添加图片注释，不超过 140 字（可选）
演示视频：
基于51单片机简单计算器—数码管显示、计算到万位、矩阵键盘
程序
/***微信公众号：木子单片机********/
#include"reg51.h"
#define GPIO_KEY P1 //宏定义
#define GPIO_DIG P0 //数码管
typedef unsigned char u8; //无符号数字符 8位
typedef unsigned int u16; //无符号数整形 16位
sbit LSA=P2^2; //74LS138位选
sbit LSB=P2^3; //74LS138位选
sbit LSC=P2^4; //74LS138位选
u16 KeyValue; //存键值
u16 KeySwitch; //判断是否按下按键?
u8 code duanxuan[]=
{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
//段选0-F
u16 box[8]={0}; //用数组存放每一位段选得到的数字
u16 i;
void delay(u16 i) //延时
{
while(i--);
}
void display() //动态显示
{
LSA=0; LSB=0; LSC=0; //000 第一位
GPIO_DIG=duanxuan[box[7]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
LSA=1; LSB=0; LSC=0; //100 第二位
GPIO_DIG=duanxuan[box[6]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
LSA=0; LSB=1; LSC=0; //010 第三位
GPIO_DIG=duanxuan[box[5]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
LSA=1; LSB=1; LSC=0; //110 第四位
GPIO_DIG=duanxuan[box[4]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
LSA=0; LSB=0; LSC=1; //001 第五位
GPIO_DIG=duanxuan[box[3]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
LSA=1; LSB=0; LSC=1; //101 第六位
GPIO_DIG=duanxuan[box[2]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
LSA=0; LSB=1; LSC=1; //011 第七位
GPIO_DIG=duanxuan[box[1]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
LSA=1; LSB=1; LSC=1; //111 第八位
GPIO_DIG=duanxuan[box[0]]; //显示0
delay(50); GPIO_DIG=0x00; //消隐
}
void KeyDown(void) //矩阵键盘扫描
{
u16 a=0;
GPIO_KEY=0x0f; //0000 1111
if(GPIO_KEY!=0x0f) //有按键按下
{
delay(1000); //延时判断
if(GPIO_KEY!=0x0f) //确认有按键按下
{
GPIO_KEY=0x0f; //0000 1111
switch(GPIO_KEY) //判断被按按键是在哪一列
{
case(0X07): KeyValue=0;break; //第一列
case(0X0b): KeyValue=1;break; //第二列
case(0X0d): KeyValue=2;break; //第三列
case(0X0e): KeyValue=3;break; //第四列
}
GPIO_KEY=0xf0; //1111 0000
switch(GPIO_KEY) //判断被按按键是在哪一行
{
case(0X70): KeyValue=KeyValue;break; //第一行
case(0Xb0): KeyValue=KeyValue+4;break; //第二行
case(0Xd0): KeyValue=KeyValue+8;break; //第三行
case(0Xe0): KeyValue=KeyValue+12;break; //第四行
}
if(KeyValue==0 || KeyValue==1 || KeyValue==2 || KeyValue==3 || KeyValue==4 || KeyValue==5 || KeyValue==6 || KeyValue==7 || KeyValue==8 || KeyValue==9) //如果确认数字按键被按下
{
KeySwitch=1; //标志位置1
}
while((a<50)&&(GPIO_KEY!=0xf0)) //松手监测
{
delay(1000); //延时
a++;
}
}
}
}
void main() //主函数
{
u16 a=0,b=0,c=0; //用来计算的数
while(1)
{
display(); //数码管全亮0
KeyDown(); //按键检测
if(KeySwitch==1) //如果有按键被按下
{
for(i=7;i>0;i--) //数码管可以显示8个数
{box[i]=box[i-1];} //输入一个数
box[0]=KeyValue; //数字就向左移动一位
KeySwitch=0; //没有按键被按
}
else if(KeyValue==14) //清零键
{
for(i=0;i<8;i++) //数码管8个数
box[i]=0; //全部清零
display(); //显示
}
else if(KeyValue==10) //加号键
{
a=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第一个数的值存到a里
for(i=0;i<8;i++) //数码管8个数
box[i]=0; //清空值，准备取下一个数
while(1) //循环
{
display(); //显示
KeyDown(); //按键扫描
if(KeySwitch==1) //如果有按键被按下
{
for(i=7;i>0;i--) //数码管可以显示8个数
{box[i]=box[i-1];} //输入一个数
box[0]=KeyValue; //数字就向左移动一位
KeySwitch=0; //没有按键被按
}
if(KeyValue==15) break; //按等于号后结束循环
}
b=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第二个数的值存到b
c=a+b; //计算结果存到C里
box[0]=c%10; //取个位
box[1]=c/10%10; //取十位
box[2]=c/100%10; //取百位
box[3]=c/1000%10; //取千位
box[4]=c/10000%10; //取万位
box[5]=c/100000%10; //取十万位
box[6]=c/1000000%10; //取百万位
box[7]=c/10000000%10; //取千万位
display(); //延时
}
else if(KeyValue==12) //按乘号
{
a=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第一个数的值存到a里
for(i=0;i<8;i++) //数码管8个数
box[i]=0; //清空值，准备取下一个数
while(1)
{
display(); //显示
KeyDown(); //按键扫描
if(KeySwitch==1) //如果有按键被按下
{
for(i=7;i>0;i--) //数码管可以显示8个数
{box[i]=box[i-1];} //输入一个数
box[0]=KeyValue; //数字就向左移动一位
KeySwitch=0; //没有按键被按
}
if(KeyValue==15) break; //按等于号后结束循环
}
b=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第二个数的值存到b
c=a*b; //计算结果存到C里
box[0]=c%10; //取个位
box[1]=c/10%10; //取十位
box[2]=c/100%10; //取百位
box[3]=c/1000%10; //取千位
box[4]=c/10000%10; //取万位
box[5]=c/100000%10; //取十万位
box[6]=c/1000000%10; //取百万位
box[7]=c/10000000%10; //取千万位
display();
}
else if(KeyValue==11) //按减号
{
a=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第一个数的值存到a里
for(i=0;i<8;i++) //数码管8个数
box[i]=0; //清空值，准备取下一个数
while(1)
{
display(); //显示
KeyDown(); //按键扫描
if(KeySwitch==1) //如果有按键被按下
{
for(i=7;i>0;i--) //数码管可以显示8个数
{box[i]=box[i-1];} //输入一个数
box[0]=KeyValue; //数字就向左移动一位
KeySwitch=0; //没有按键被按
}
if(KeyValue==15) break; //按等于号后结束循环
}
b=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第二个数的值存到b
c=a-b; //计算结果存到C里
box[0]=c%10; //取个位
box[1]=c/10%10; //取十位
box[2]=c/100%10; //取百位
box[3]=c/1000%10; //取千位
box[4]=c/10000%10; //取万位
box[5]=c/100000%10; //取十万位
box[6]=c/1000000%10; //取百万位
box[7]=c/10000000%10; //取千万位
display(); //显示
}
else if(KeyValue==13) //按除号
{
a=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第一个数的值存到a里
for(i=0;i<8;i++) //数码管8个数
box[i]=0; //清空值，准备取下一个数
while(1)
{
display(); //显示
KeyDown(); //按键扫描
if(KeySwitch==1) //如果有按键被按下
{
for(i=7;i>0;i--) //数码管可以显示8个数
{box[i]=box[i-1];} //输入一个数
box[0]=KeyValue; //数字就向左移动一位
KeySwitch=0; //没有按键被按
}
if(KeyValue==15) break; //按等于号后结束循环
}
b=box[0]+box[1]*10+box[2]*100+box[3]*1000+box[4]*10000+box[5]*100000+box[6]*1000000+box[7]*10000000;
//计算第二个数的值存到b
c=a/b; //计算结果存到C里
box[0]=c%10; //取个位
box[1]=c/10%10; //取十位
box[2]=c/100%10; //取百位
box[3]=c/1000%10; //取千位
box[4]=c/10000%10; //取万位
box[5]=c/100000%10; //取十万位
box[6]=c/1000000%10; //取百万位
box[7]=c/10000000%10; //取千万位
display();
}
}
}
硬件设计
使用元器件：
单片机：AT89C51；
（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）
添加图片注释，不超过 140 字（可选）

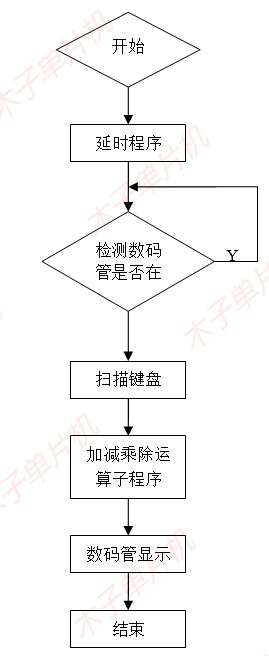

流程图：
添加图片注释，不超过 140 字（可选）
设计资料

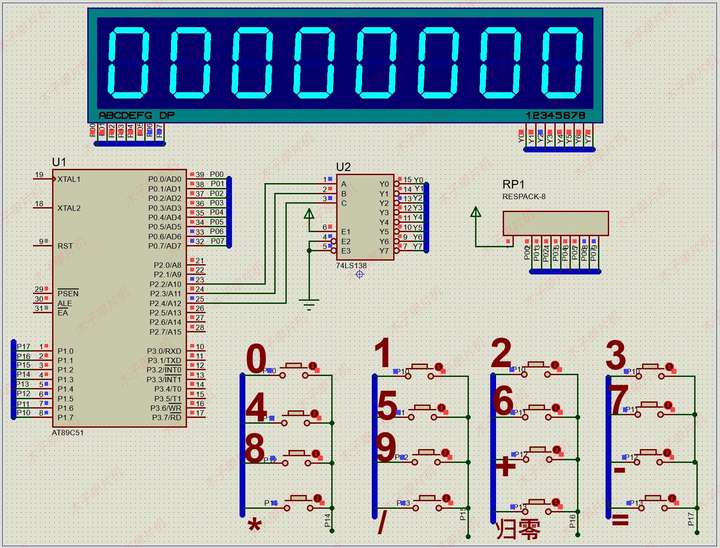

01仿真图
本设计使用proteus8.9版本设计！具体如图！
添加图片注释，不超过 140 字（可选）

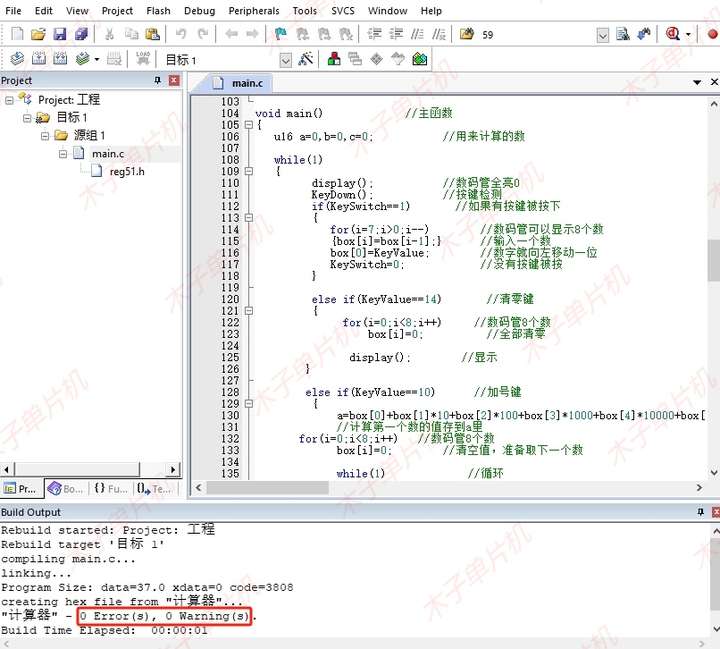

02程序
本设计使用Keil5版本编程设计！具体如图！
添加图片注释，不超过 140 字（可选）
03设计报告
八千字设计报告，具体如下！

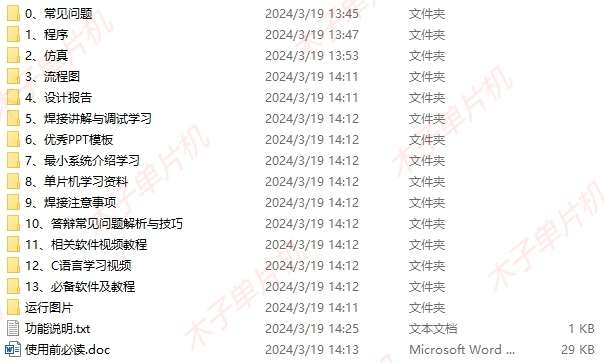

04设计资料
资料获取请关注同名公众号，全部资料包括程序（含注释）、仿真源文件 、设计报告、流程图等。具体内容如下，全网最全! ！
添加图片注释，不超过 140 字（可选）
资料获取请观看前面演示视频！
