电力系统在生产过程中，伴随着各类故障，一旦发生局部电网和设备事故，而得不到有效控制，就会造成对电网稳定的破坏和大面积停电事故。

此刻，我想到的只有黑暗！！！

01

继电保护

在生活高度依赖电力的今日，人们的确很难想像失去电力可能带来的冲击。继电保护可缩小事故范围来提高系统运行的可靠性，最大限度地保证向用户安全连续的供电。

那么，问题来了！怎么学习继电保护呢？看书学复杂的原理，却不知如何操作。

没关系，由北京欧倍尔开发的电力系统继电保护虚拟仿真软件带你飞！

02

电力系统继电保护虚拟仿真软件

电力系统继电保护虚拟仿真软件可激发学生学习继电保护的兴趣，使其不再为复杂的原理而头疼，为我国培养继保工程师提供了人才与技术支持。

电力系统继电保护虚拟仿真软件主要实验类型分为线路保护实验、母线保护实验、变压器保护实验以及发电机保护实验四大部分实验。

（1）线路保护实验包括电流保护、距离保护、纵联保护（方向比较式纵联、纵联电流差动）以及自动重合闸。

（2）母线保护实验为母线差动保护实验。

（3）变压器保护实验包括纵差动保护、瓦斯保护、相间短路以及接地短路保护。

（4）发电机保护实验包括在定子绕组短路保护、定子绕组单相接地保护、失磁保护、失步保护、励磁回路接地保护。

03

软件功能

电力系统继电保护虚拟仿真软件主要功能包括实验介绍、整定计算、接线与压板设置、校验、实验分析、测试题、实验报告、评分系统等功能。

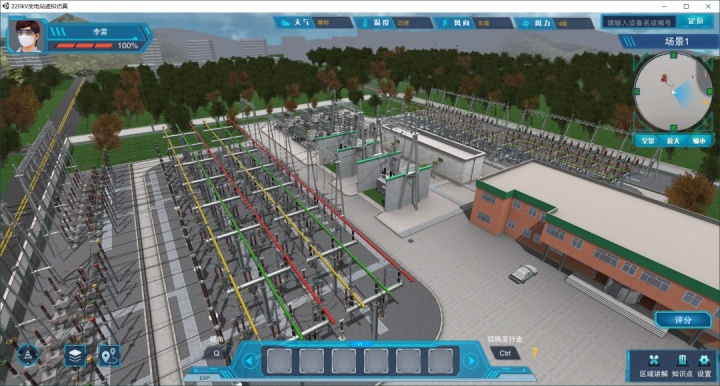

1.三维场景

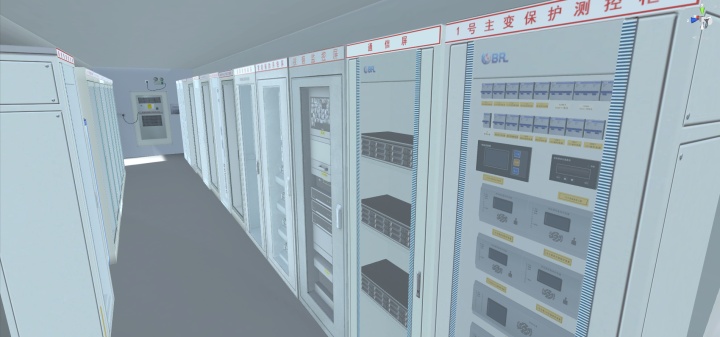

继电保护实验场景主要是变电站、发电厂以及高校实验室。

实验所需设备为继电保护装置、测试仪、校验软件、调度室等。

2.主要功能

（1）、实验介绍

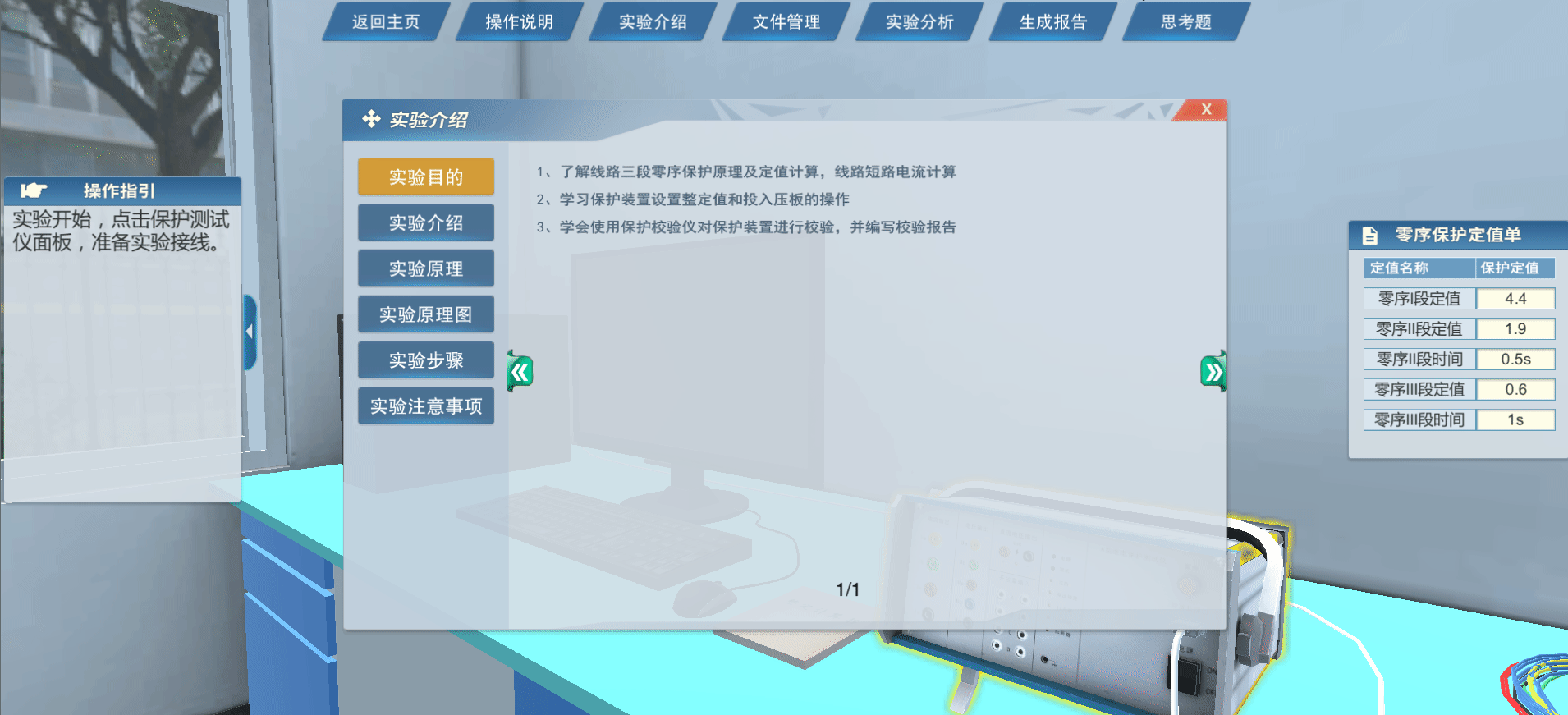

实验介绍主要包括实验目的、实验原理和接线图以及实验步骤等。

（2）、整定计算

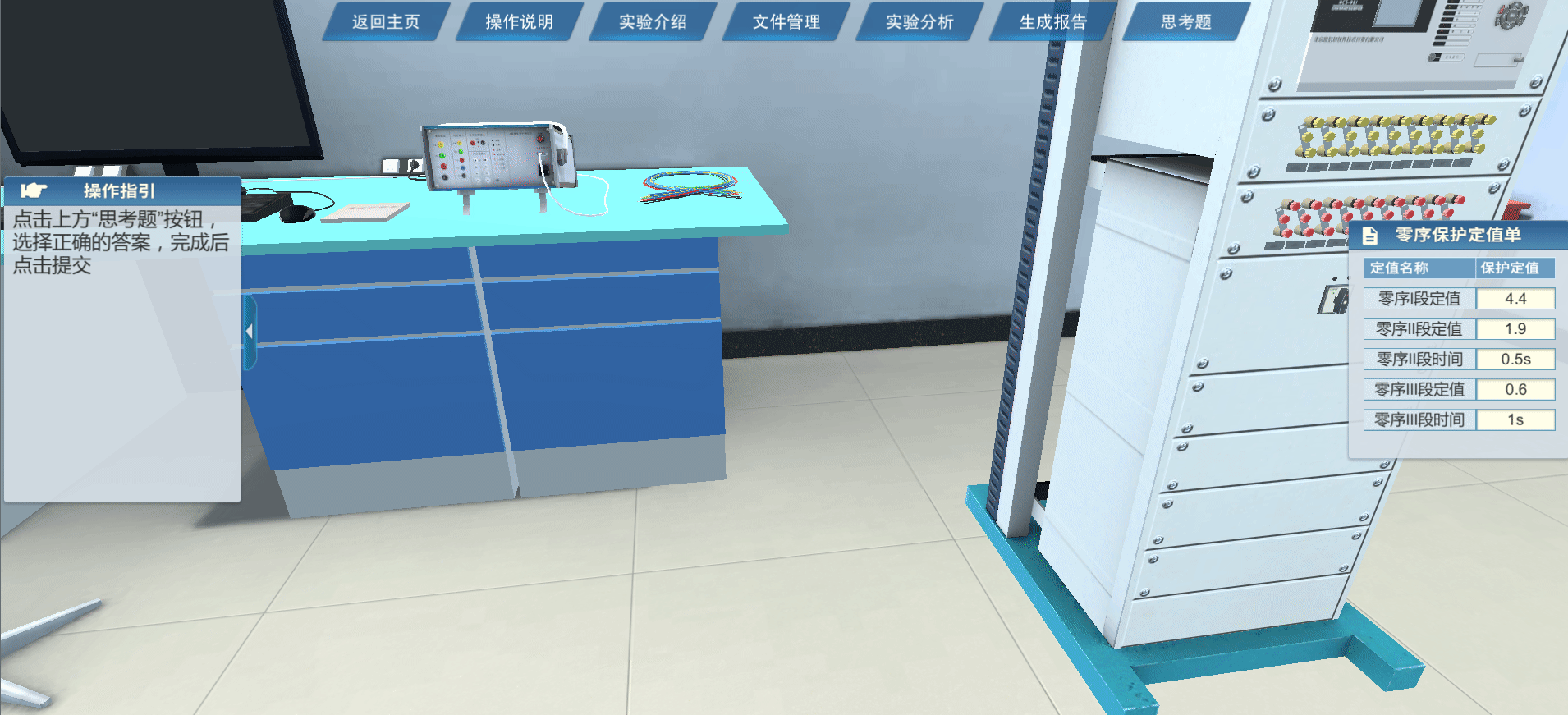

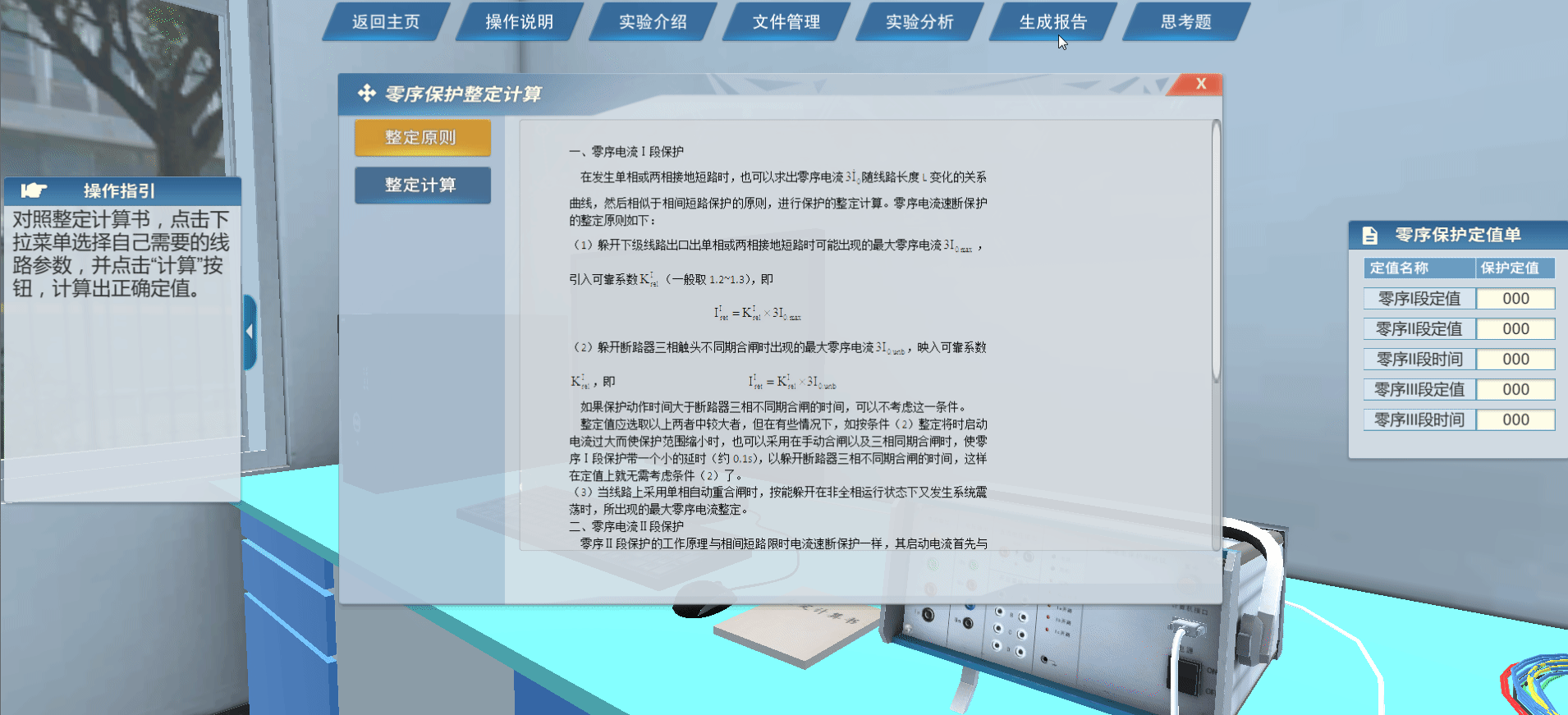

整定计算主要包括系统相关参数、系统运行方式、动作值整定等。在继电保护装置中输入整定值。

（3）、接线与压板设置

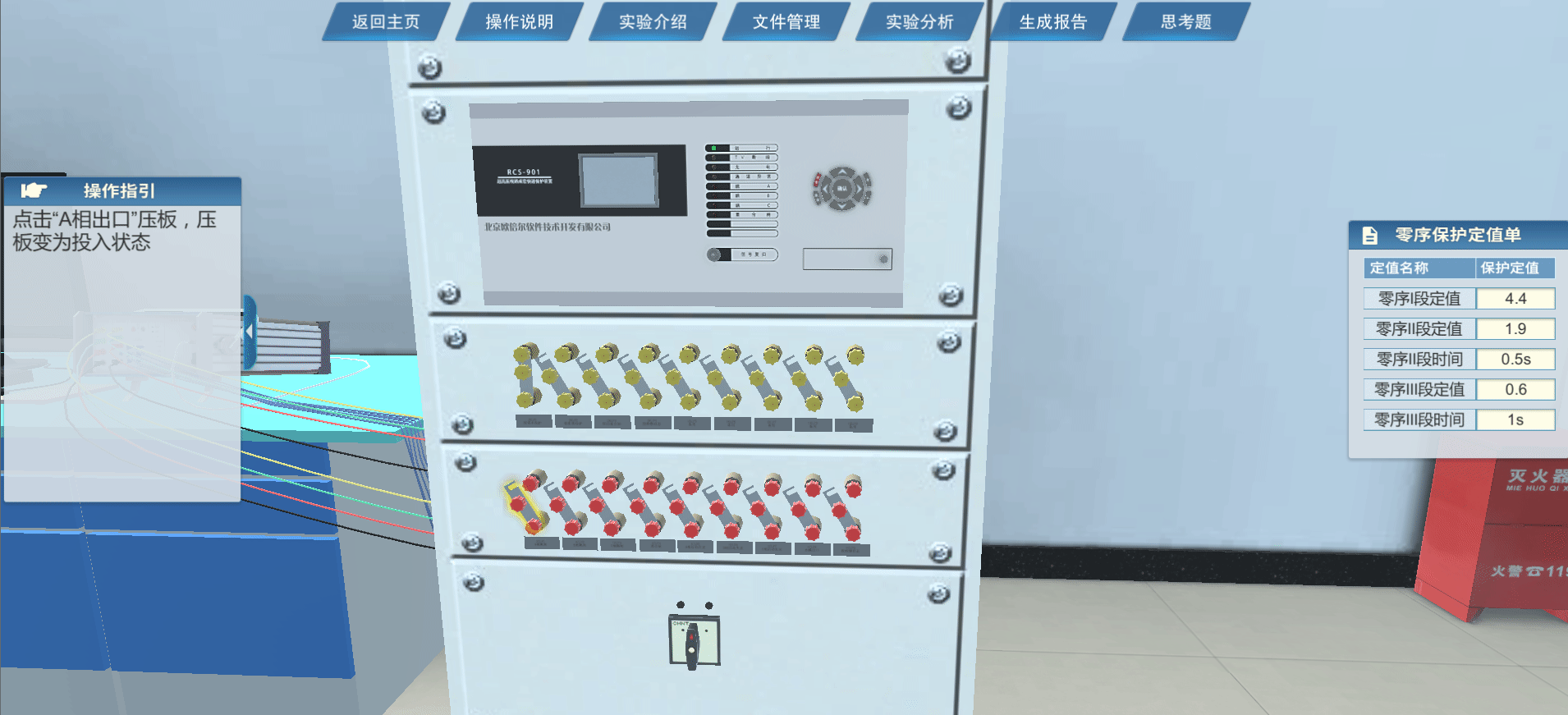

接线与压板设置主要设置继电保护装置中的压板置于投、退状态。

（4）、校验

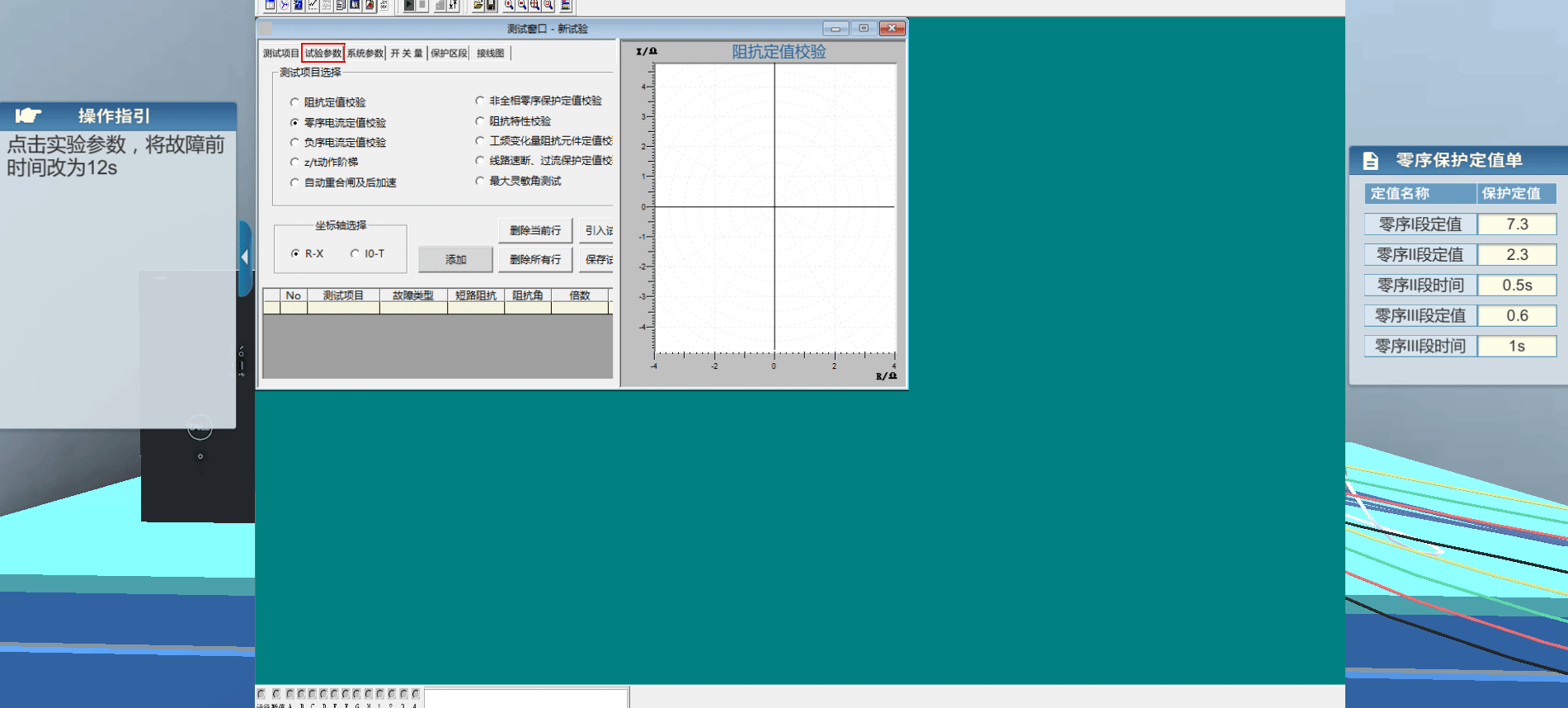

校验主要利用校验程序进行定值校验和灵敏度校验。

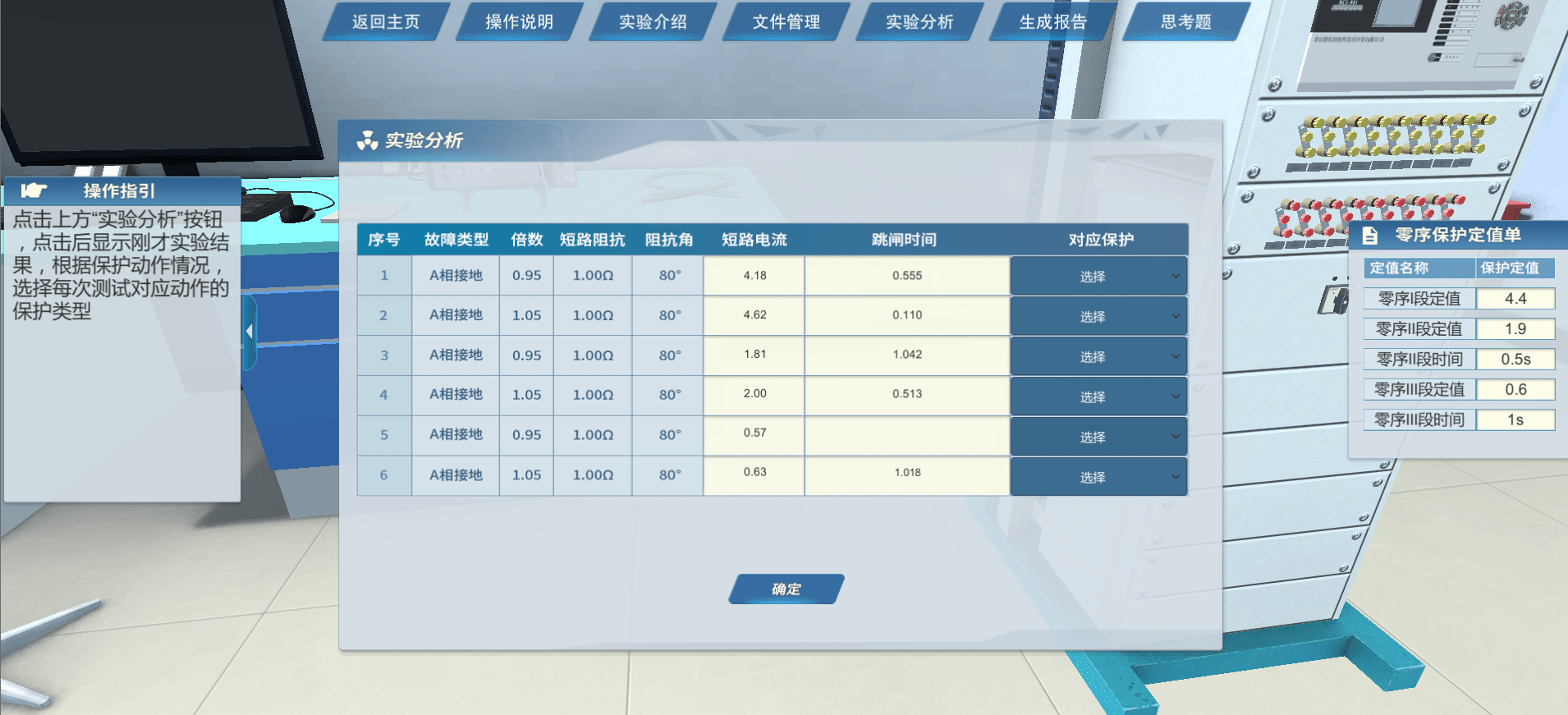

（5）、实验分析

实验分析主要根据实验结果，进行分析对应保护动作情况。

（6）.测试题

测试题主要对相关的继电保护实验进行测试。

（7）、实验报告

实验报告主要是可查看自己实验的具体情况，分析实验结果，深刻理解继电保护相关原理。

（8）、评分系统

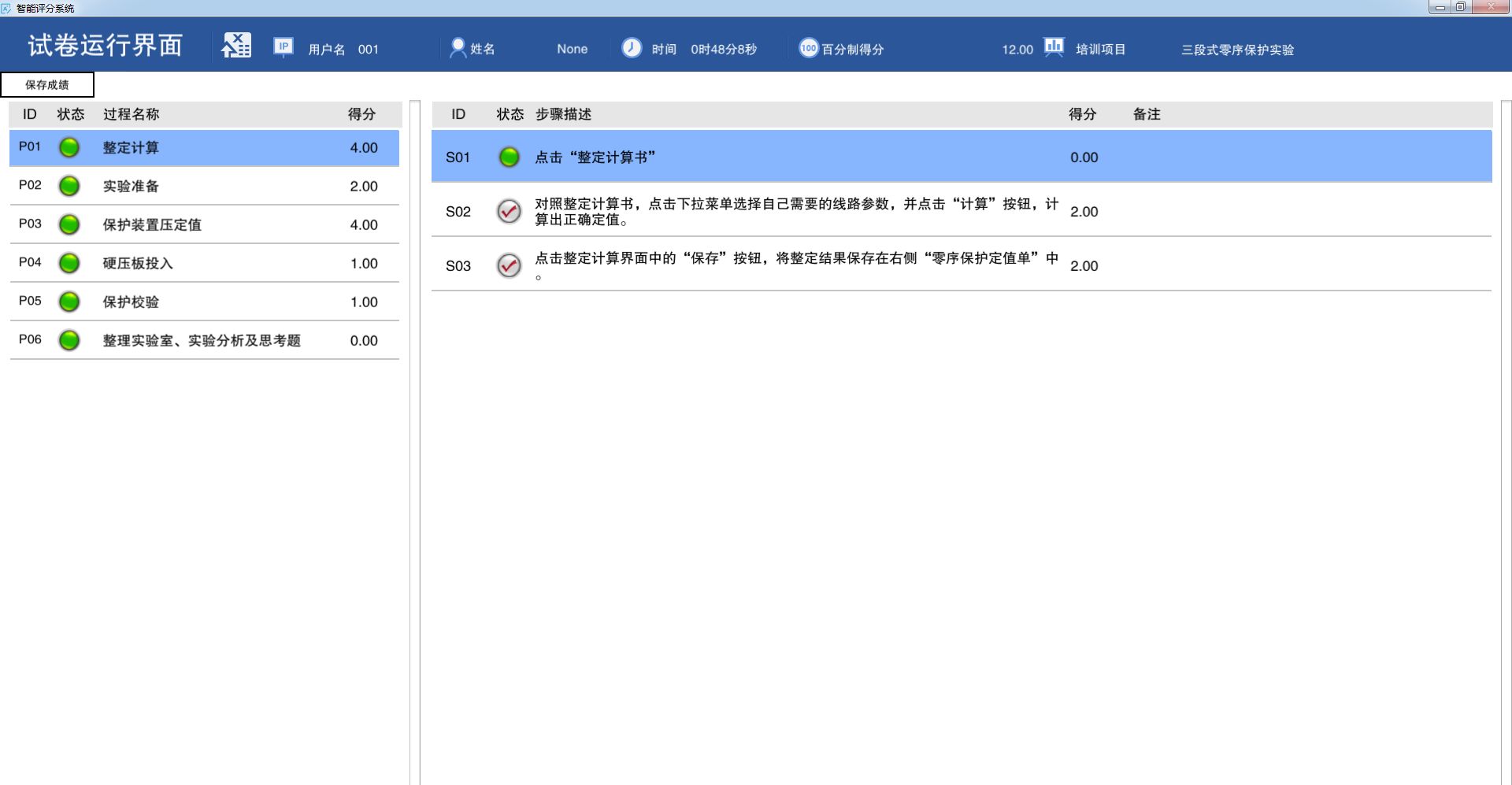

根据实验操作，进行智能评分。
