dp协议学习----2、SST模式下的TU的计算
在SST模式中，tu的计算方法：Strm_clk = h_total * v_total * bpp *hz /lane/symbols举例说明：例如：视频是：1920*1080*60hz 30bpp的视频源此时视频参数：h_total =2200;v_total=1125;色彩深度是10位。帧数：60hz/s通过四个lane传输。Strm_clk = 2200*1125*30*60/4/8=13
·

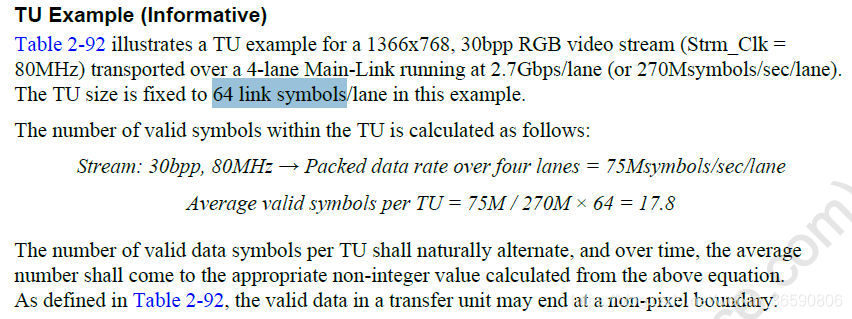

在SST模式中，tu的计算方法：
Strm_clk = h_total * v_total * bpp *hz /lane/symbols
举例说明：
例如：视频是：1920*1080*60hz 30bpp的视频源
此时视频参数：
h_total =2200;
v_total=1125;
色彩深度是10位。
帧数：60hz/s
通过四个lane传输。
Strm_clk = 2200*1125*30*60/4/8=139.218750M symbols/lane/sec
通过2.7G的数据宽度传输：由于走的是8b10b编码，所以时钟是270M
所以一个TU内有效数据的个数：
139.218750/270*60=33个
如果走8.1G的视频带宽：810M
139.218750/810*60=11个
